Miks pakub UNIXPLORE kriitiliste rakenduste jaoks tööstuslikku PCBA-d?

Inseneride ja hankejuhtide jaoks on trükkplaadi koost (PCBA) kõigis elektroonikatoodetes kõige rikketundlikum komponent.UNIXPLORE2011. aastast Hiinas Dongguanis tegutsev tööriist on loonud oma maine sõlmedele, mis taluvad reaalseid tingimusi – temperatuuri tsüklit, vibratsiooni, niiskust ja pidevat töötamist.

Erinevalt suuremahulistest tarbijalaudade majadest keskendub UNIXPLORE rakendusspetsiifilisele töökindlusele kaheksas tööstusharus, alates meditsiiniseadmetest kuni autosüsteemideni.

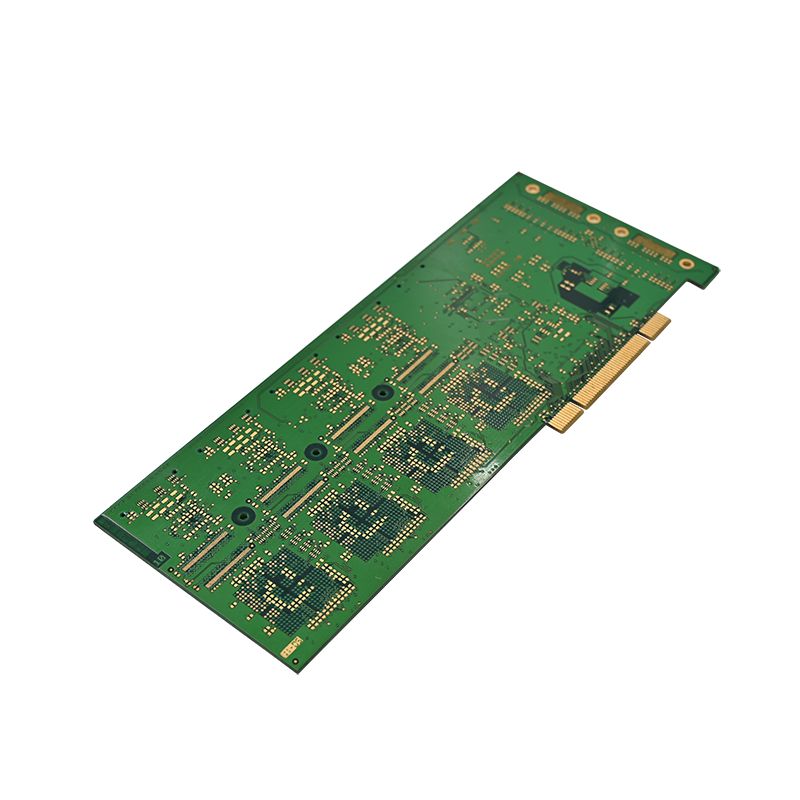

UNIXPLORE võtmed kätte eelis

Üks müüja, kes kontrollib kogu ketti, välistab näpuga näitamise. UNIXPLORE omab või haldab otseselt iga sammu:

• PCB projekteerimine ja valmistamine – signaali terviklikkuse kontrollimine ettevõttesiseselt.
• Komponentide hankimine – hankimine ainult frantsiisitud turustajatelt.
• SMT ja THT koost – Panasonicu ja Yamaha paigutusliinid.
• Eelprogrammeerimine – enne jootmist välkusid mikrokontrollerid.
• Funktsionaalne testimine – iga toote jaoks kohandatud testrakised.

Kasti ehitamine ja kaablikimp – valmistoode on jaemüügiks valmis.

Sertifikaadid, mida saate kontrollida

UNIXPLORE haldab nelja aktiivset kolmanda osapoole sertifikaati:

• ISO9001:2015 – täielik kvaliteedijuhtimissüsteem.
• SGS – sõltumatu materjali ja protsessi kontrollimine.
• RoHS – vastavus Euroopa ja Põhja-Ameerika turgudele.
• UL – Tunnustatud komponentide koost tuleohutuse tagamiseks.

Sertifikaadi ei kuvata, kui see pole praegune. UNIXPLORE avaldab auditi kuupäevad nõudmisel.

Kaheksa rakendusepõhist PCBA kategooriat UNIXPLORE'ilt

Iga kategooria kasutab erinevaid disainireegleid, komponentide klasse ja testimisprotokolle.

Kodumasinad PCBA

Pesumasinad, külmikud, induktsioonpliidiplaadid. Nõuab ühtlast katet auru ja pesuaine jääkide vastu. UNIXPLORE lisab relee katkestusahelad, et vältida mikrokontrolleri lähtestamist.

Tööstusliku juhtimise PCBA

PLC-d, mootoriajamid, temperatuurikontrollerid. Lai töövahemik (-30°C kuni +85°C) liigpingekaitsega kõikidel sisenditel. UNIXPLORE kasutab standardina 105°C nimikondensaatoreid.

Auto PCBA

Sisevalgustus, aknaklaasid, istmesoojendused. Vibratsioonikindlus on kohustuslik. UNIXPLORE kinnitab kõik pistikud liimiga ja määrab autotööstusele (AEC-Q200) sobivad passiivid.

Tarbeelektrooniline PCBA

Nutipistikud, kaugjuhtimispuldid, toitepangad. Kulutundlik, kuid nõuab ühtseid jooteühendusi. UNIXPLORE rakendab 100% automatiseeritud optilist kontrolli (AOI) isegi madala marginaaliga jooksude puhul.

Meditsiiniseadmed PCBA

Patsiendi monitorid, infusioonipumbad, diagnostikaseadmed. Komponentide jälgitavus partii tasemele. UNIXPLORE isoleerib meditsiinilise liini eraldi puhtasse tsooni.

Turvasüsteem PCBA

IP-kaamerad, liikumisandurid, juurdepääsupaneelid. Keskenduge madalale ooterežiimi võimsusele. UNIXPLORE testib iga plaati lekkevoolu suhtes alla 50 µA.

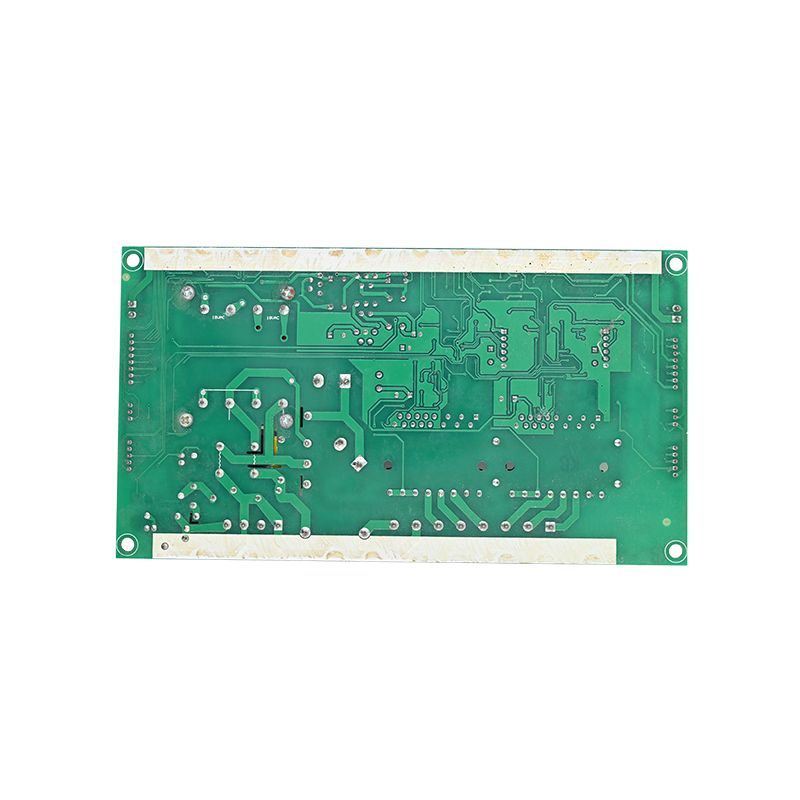

Tervishoiu PCBA

Taastusravi seadmed, termomeetrid, eakate hoiatavad kantavad esemed. Väiksem regulatiivne koormus kui meditsiiniline, kuid nõuab kasutajale ohutut konstruktsiooni (ilma teravate jooteotsikuteta, avatud kõrgepingeta).

LED valgustus PCBA

Lineaarjuhid, aiatuled, varuväljapääsu märgid. Soojusjuhtimine määrab eluea. UNIXPLORE kasutab testi ajal alumiiniumist trükkplaate ja termopaari valideerimist.

UNIXPLORE PCBA KKK – tehnilised vastused

Need kolm küsimust saabuvad kord nädalas UNIXPLORE'i klientidelt prototüüpide loomise ja tootmisetapis.

1. küsimus: kas UNIXPLORE hangib komponente otse frantsiisitud turustajatelt ja mis juhtub, kui osa on vananenud?

Vastus: Jah. UNIXPLORE haldab passiivsete komponentide ostukontosid DigiKey, Mouseri, Arrow ja LCSC-ga. Aktiivsete osade (IC-d, transistorid, moodulid) jaoks kasutab UNIXPLORE ainult frantsiisimüüjaid või otseseid tehaseliine. Ei kasutata halli turgu ega sertifitseerimata maaklereid. Kui BOM-i reaartikkel on aegunud, teostab UNIXPLORE kolmeetapilise protsessi: esiteks otsib volitatud edasimüüja tagavaravarud; teiseks soovitab asendada identsete pinouti ja elektriliste näitajatega; kolmandaks esitab esialgsele kliendile enne asendust kirjaliku riskihinnangu. Pikaealistele tööstustoodetele pakub UNIXPLORE eluaegset ostuteenust, kus klient ostab ette 5-10 aasta hinnangulise nõudluse ning UNIXPLORE ladustab need kontrollitud niiskusega prügikastidesse koos kvartaalse kontrolliga.

2. küsimus: milliseid funktsionaalseid testimisi UNIXPLORE vaikimisi teostab ja millised testid maksavad lisatasu?

Vastus: Vaikimisi saab iga UNIXPLORE PCBA automatiseeritud optilise kontrolli (AOI) SMT poolel, visuaalse kontrolli THT poolel ja toiteallika "suitsutesti", mis kontrollib lühiste, õigete pingerööbaste ja ostsillaatori põhifunktsiooni olemasolu. See sisaldub tüki hinnas. Lisatasulised testid hõlmavad järgmist: ahelasisene testimine (IKT), kasutades naeltega kinnitust (ühekordne kinnitustasu 250–250–800 pluss 0,15–0,50 perboard), täisfunktsionaalne teie skripti testimine (inseneritööaeg 0,15–0,50 plaadi kohta), meie täisfunktsionaalne test vajaduse korral valmistamine), BGA-seadmete piiride skaneerimine (JTAG) (0,30 dollarit plaadi kohta) ja sissepõlemise testimine (24–168 tundi kõrgel temperatuuril, hind põhineb kambri täituvusel). UNIXPLORE soovitab alati funktsionaalset testimist iga mikrokontrolleri või enam kui 200 komponendiga plaadi puhul. Ettevõte pakub esmakordsetele klientidele testi spetsifikatsiooni malli.

3. küsimus: milline on tüüpiline tarneaeg Gerberi failidest UNIXPLORE'iga valmis karbis PCBA-ni?

Vastus: 100–300 komponendi ja karbita standardse kahepoolse SMT-plaadi puhul tarnitakse UNIXPLORE 15–18 tööpäevaga. See jaguneb järgmiselt: 3 päeva komponentide hankimiseks (eeldusel, et kõik osad on aktiivsed ja turustaja laos), 4 päeva trükkplaatide valmistamiseks (FR4, 1,6 mm, HASL või ENIG), 2 päeva šablooni loomiseks ja SMT programmi seadistamiseks, 3 päeva SMT paigutamiseks ja ümbervoolamiseks, 2 päeva THT käsitsi jootmiseks ja funktsionaalseks jootmiseks, 2 päeva jootmiseks, 2 päeva jootmiseks. konformne kate (kui see on ette nähtud) ja lõppkontroll. Kastihoone lisamine (plastist või metallist korpuse komplekt) lisab 5-7 päeva. Juhtmestiku või kaablikomplekti lisamine lisab 3-4 päeva. Kiirteenus (palja PCBA puhul kokku 10 tööpäeva) on saadaval 30% lisatasu eest, kuid komponentide saadavuse kohta on vaja UNIXPLORE'i heakskiitu. Juhtimisajad algavad siis, kui UNIXPLORE kinnitab, et Gerberi failid, BOM ja tsentroidi andmed on veatud. Tavalised viivitused tulenevad puuduvatest polaarsusmärgistest või valedest jalajälje raamatukogudest.

Kuidas UNIXPLORE käsitleb kolme peidetud PCBA tõrkerežiimi

Isegi õigesti joodetud plaat võib enneaegselt ebaõnnestuda. UNIXPLORE kavandab need kolm riski.

Jootevuugi libisemine

Soojuspaisumine tekitab aja jooksul jootepragusid. UNIXPLORE reflow profiilid on optimeeritud vastavalt plaadi paksusele ja komponentide tihedusele.

Elektrokeemiline migratsioon

Niiskus pluss eelpinge kasvatab metallidendriite. UNIXPLORE rakendab ülipuhast mittepuhastavat voogu ja määrab IPC klassi 2 või klassi 3 puhtusstandardid.

Mikrokontroller Latch-Up

Võimsuse järjestuse vead hävitavad IC-d. UNIXPLORE lisab testimise ajal TVS-dioodid ja järjestab toiteliide.

UNIXPLORE'i tasuta pakkumise saamine

UNIXPLORE pakub siduvaid hinnapakkumisi prototüübi ja tootmiskoguste kohta. Nõutavad dokumendid:

· Gerberi failid (RS-274X vorming)

· BOM koos tootja osa numbrite ja kogustega

· Koostejoonis või vali ja aseta koordinaadid

· Testi spetsifikatsioonid või erijuhised

Võtke ühendust UNIXPLORE'igasaada vastus 24 tunni jooksul; palun esitage järgmine teave:

· Ühiku hind sihtkoguse juures (100, 500, 1000, 5000)

· Ühekordne NRE (tööriistad, šabloonid, testrakis)

· Kindel tarneaeg Shenzheni sadamasse või uksest ukseni
