Mis on massaažipüstoli PCBA tootmise protseduur: 20-aastane tootmisjuhend

Massaažipüstoli PCBA tootmine nõuab suurt voolukäsitlust, harjadeta mootori juhtimist ja kasutajaohutust. Pärast kaks aastakümmet kestnud mootoriajami elektroonika tootmist olen näinud, et konstruktsioonid kuumenevad üle, kaotavad koormuse all kiirust või tekitavad ohte akudele. See samm-sammuline protseduur hõlmab kogu tootmise töövoogu komponentide valimisest kuni lõpliku testimiseni.

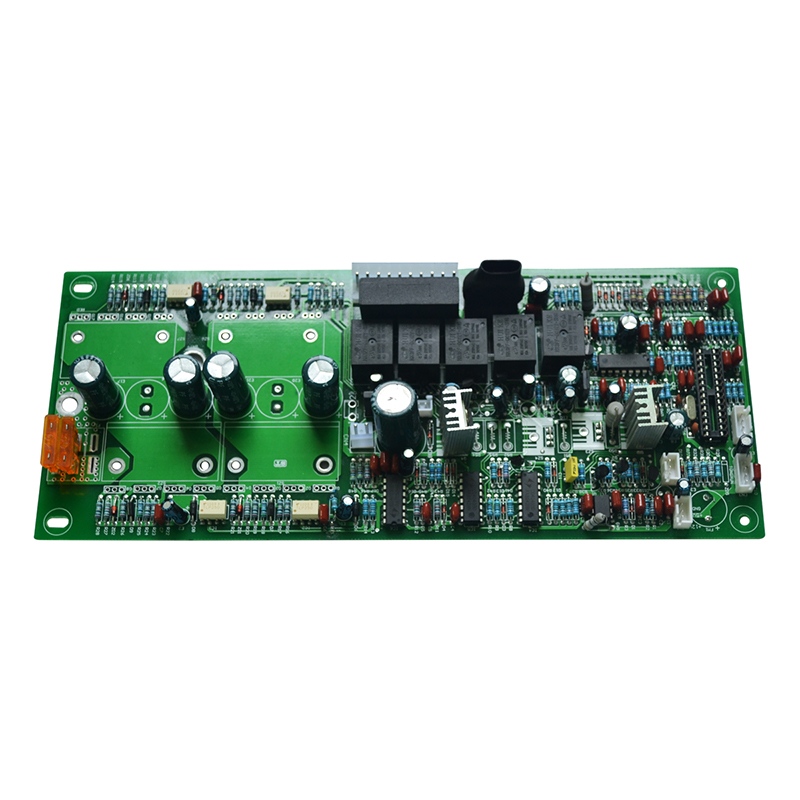

Massaažipüstoli PCBA standardne tootmisvoog

Iga massaažipüstol PCBA järgib 9-astmelist järjestust. Mis tahes sammu vahelejätmine suurendab väljatõrgete määra.

1. etapp – komponentide hankimine ja sissetulevate kaupade ülevaatus

Test: proovige igast partiist 50 MOSFET-i. Mõõtke Rds(on) temperatuuril 25 °C ja 80 °C. Lükake kõrgel temperatuuril tagasi üle 7 mΩ partiid.

2. samm – jootmispasta šabloon ja printimine

Kriitiline: kasutage astmešablooni – 0,12 mm paksune MOSFETide, 0,10 mm MCU ja andurite all. Üks paksus üksi põhjustab kas avanemisi või sildu.

3. samm – SMT kokkupanek ja ümbervoolamine

• Paigutuse järjekord: Halli andurid → passiivsed → MOSFETid → MCU → pistikud
• Taasvooluprofiil: tipptemperatuur 245 °C 10 sekundit (pliivaba)
• Lämmastikuatmosfäär – nõutav QFN-pakettide jaoks (MCU, värava juht)
• Röntgeniülevaatus – kohustuslik MOSFET-patjade all oleva tühjenemise kontrollimiseks (tühjad < 20%)

4. samm – läbiva auguga komponentide selektiivne jootmine

Massaažipüstoli PCBA vajab mehaanilise tugevuse tagamiseks sageli läbivaid osi:

Ärge valage läbi avade osi tagasi. Nende plastkehad sulavad 245°C ahjus.

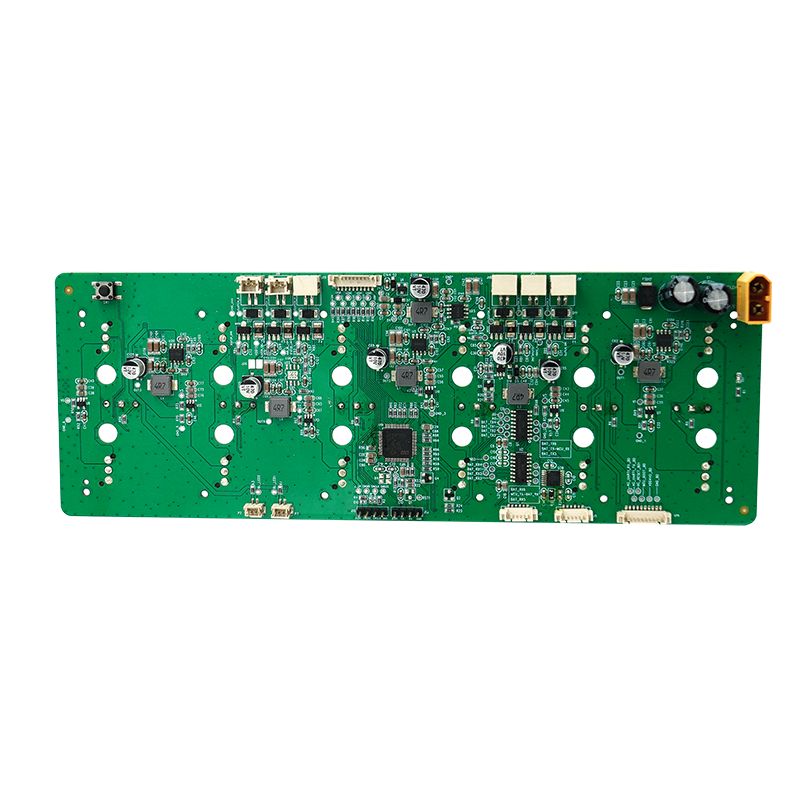

Massaažipüstoli PCBA mootori ajami vooluring

Mootori ajami sektsioon määrab seiskumisvoolu käsitsemise ja aku tööaja.

Kolmefaasiline harjadeta alalisvoolu (BLDC) mootoriajam

Soojuskujundus: iga MOSFET hajutab kuni 2W 20A juures. Kasutage termilisi läbiviike (9 MOSFETi kohta), mis ühendavad alumise vase valamisega (minimaalselt 2 untsi).

Toitehaldus aku ja laadimise jaoks

Kriitiline ohutus: kasutage kahte sõltumatut liigvoolukaitse rada – üks väravadraivis, teine ​​akukaitse IC-s. Üksik rike ei tohi lubada mootoril käsuta töötada.

Püsivara programmeerimine ja kalibreerimine

Ükski massaažipüstol PCBA ei jäta tootmist ilma täieliku kalibreerimiseta.

Programmeerimise järjekord

1. Alglaaduri välklamp – SWD või UART kaudu (5 sekundit)
2. Kalibreerimiskonstandid – salvestatakse EEPROM-i või MCU välkmällu
3. Kiirusotsingu tabel – PWM-i kohustus vs sihtpöörete arv (12 punkti)
4. Seiskumise tuvastamise lävi – voolupiirang on seatud 22A ± 1A

Plaadi kohta salvestatud kalibreerimisparameetrid

Miks kalibreerimine on oluline? Ilma plaadipõhise Halli kalibreerimiseta kostab mootor madalatel pööretel kuuldavat vingumist. Kasutajad lükkavad tagasi defektsed massaažipüstolid.

Kokkupanek ja mehaaniline integreerimine

PCBA on kasutu, kui see ei sobi käepidemega ega hajuta soojust.

Jahutusradiaator ja termiline liides

Test: Käitage massaažipüstoli PCBA 30 minutit kiirusel 2800 p/min. MOSFETi korpuse temperatuur peab jääma alla 85°C.

Juhtmestiku ja pistiku tõmbevabastus

• Aku juhtmed – joodetud ja silikooniga liimitud (väldib painde väsimust)
• Mootori faasijuhtmed – JST-pistik lukustusriiviga (minimaalselt 20 tsüklit)
• Nupupaindkaabel – ZIF-pistik, 0,5 mm sammuga, liimitud pärast sisestamist

Tootmise testimine ja kvaliteedikontroll

Iga massaažipüstol PCBA peab enne kokkupanekut läbima need viis testi.

Sissepõlemise ja vibratsiooni test

Proovige 5% toodangust:

• 6 tundi 2400 p/min juures – MOSFETi temperatuuri jälgimine MCU anduri kaudu
• Juhuslik vibratsioon – 5 grms, 30 minutit (simuleerib kukkunud tööriista)
• Laadimis-tühjenemise tsükkel – 3 tsüklit (kinnitab kaitse-IC)

KKK – levinumad küsimused massaažipüstoli PCBA tootmise kohta

K1: Mis põhjustab massaažipüstoli PCBA võimsuse kaotamist keha surve all?

V: Peamine põhjus on kõrgepoolsete MOSFETide ebapiisav värava ajami tugevus. Kui rõhk suurendab mootori koormust, üritab BLDC kontroller voolu suurendada. Kui alglaadimiskondensaator (mis toidab ülemise külje värava draiverit) on alamõõduline, langeb paisu pinge alla MOSFETi läve, suurendades Rds(on) väärtuselt 4 mΩ 20 mΩ-ni. See loob termilise äravooluahela:

Pingelangus → madalam väravaajam → suurem takistus → rohkem soojust → takistuse edasine suurenemine

Parandus nõuab massaažipüstoli PCBA kolme muudatust:

1. Bootstrap kondensaatori väärtus – kasutage minimaalselt 220 nF (paljud kujundused kasutavad 47 nF). Arvutage värava laengu põhjal: C_boot = (Q_g × 10) / ΔV. Tüüpiliste MOSFETide jaoks (Q_g = 30 nC) tagab 220 nF ohutu varu.
2. Värava draiveri tippvool – valige 1,5 A valamu/allika võimsusega draiver (nt DRV8320). Nõrgad draiverid (0,5 A) ei saa kõrge PWM-i töötsüklite ajal alglaadimiskorki uuesti laadida.
3. Bootstrap diood – kasutage ülikiiret dioodi (trr < 50 ns). Standardsel 1N4148 on 4 ns taastumine, kuid ainult 100 mA reiting – 20 kHz PWM-i massaažipüstoli PCBA jaoks ei piisa. Lülituge BAS3007-le (1A, 10 ns).

Pärast neid muudatusi püsib seiskumisvool stabiilsena 22A juures isegi 15 kg keharõhu korral.

2. küsimus: kuidas vältida akukaitse IC-valepäästikuid massaažipüstoli PCBA-l?

V: Vale päästikud ilmnevad siis, kui mootori kommutatsioonimüra ühendub aku kaitse-IC voolu tajumisjoonega. BLDC mootori faasilülitus tekitab 1 µs voolupiiskusid kuni 50A – liiga kiiresti, et kaitse-IC ei suudaks lühisest eristada. Kolm riistvaraparandust lahendavad selle:

Madalpääsfilter sensorsisendil – Paigaldage RC-filter (10Ω + 1 µF keraamiline) otse kaitse-IC-i CS+ tihvti. Nurga sagedus = 16 kHz. See läbib keskmist voolu (20–30 A), kuid blokeerib 200 kHz kommutatsiooni naelu.

Eraldi tundlikkuse takisti maandus – käivitage spetsiaalne Kelvini jälg šundi takisti negatiivsest klemmist kuni kaitse-IC CS-viiguni. Ärge jagage seda maandust MOSFET-allika vooludega. Isegi 1 mΩ jagatud jälg tekitab 50 mV valesignaali 50 A juures.

Viitetaimeri reguleerimine – programmeerige kaitse-IC-i liigvoolu viivitus 100 µs-ni (eeldusel, et teie IC seda toetab). Enamik massaažipüstoli PCBA konstruktsioone kasutab aku võrdluskonstruktsioonidest 10 µs viivitust. Kommutatsiooninaelu kestus on vaid 2–3 µs. 100 µs viivitus ignoreerib neid, reageerides siiski tõelistele lühistele (kestvus >50 µs).

Test ostsilloskoobiga: proovige CS+, kui mootor töötab maksimaalsel koormusel. Naelud peavad jääma alla kaitse-IC väljalülitusläve (tavaliselt 50 mV 50A šundi puhul). Kui naelu ületavad läve, suurendage filtri mahtuvust 2,2 µF-ni.

K3: Milline on õige protseduur mitme massaažipüstoli PCBA-plaadi programmeerimiseks tootmises?

V: Neljaetapiline tootmisprogrammeerimisprotseduur hoiab ära segamise ja vähendab programmeerimisaega 75% võrra, võrreldes ükshaaval vilkumisega.

1. etapp – SMT-eelne programmeerimine (valikuline suurte jooksude jaoks)

Kasutage grupi programmeerijat (nt Elnec BeeProg), et käivitada alglaadur enne paigutamist MCU-desse. See töötab ainult välise välklambiga MCU-de puhul (QFN-paketid, mille kontaktid on avatud). Lükake tagasi kõik kiibid, mille kinnitamine ebaõnnestub – odavam kui paigaldatud plaatide ümbertöötamine.

2. etapp – süsteemisisene programmeerimine pärast SMT-d

Asetage programmeerimispogo pin-kinnitus (6 kontakti: SWDIO, SWCLK, 3,3 V, GND, RESET, BOOT0). Kasutage mitme kanaliga programmeerijat (8 või 16 tahvlit korraga). Sihtaeg: 45 sekundit laua kohta koos kontrollimisega.

3. etapp – kalibreerimisjaam (kõige kriitilisem)

Pärast programmeerimist liigutage plaadid kalibreerimisseadmesse, mis sisaldab tõelist massaažipüstoli mootorit koos optilise kodeerijaga. Armatuur juhib iga massaažipüstoli PCBA kaudu:

• Halli joondamine (reguleerib automaatselt elektrilist nurka)
• Kiiruse lineaarsus (salvestab PWM vs RPM tabeli)
• Voolupiirang (suurendab koormust kuni 22A väljasõiduni)

Salvestage need 12 kalibreerimiskonstandit kaitstud MCU välklampsektorisse. Ilma kalibreerimiseta lauad tekitavad ebaühtlaseid kiiruse rampe.

4. etapp – jälgitavus

Printige igale PCBA-le 2D Data Matrixi kood, mis sisaldab:

• Tootmiskuupäeva kood (YYWW)
• Kalibreerimise kontrollsumma
• MOSFETi partii number (sissetulevast kontrollist)

Skannige see kood lõpliku kokkupaneku ajal. Kui ilmneb väljatõrge, saate jälgida konkreetse komponendipartii ja töödelda ainult mõjutatud üksusi.

Massaažipüstoli PCBA tootmisvõimsuse eesmärgid

Korralikult toodetud massaažipüstol PCBA annab koormuse all 2800 p/min, lülitub seiskumisel välja 500 ms jooksul ja talub 500 laadimistsüklit. Järgige seda protseduuri, auditeerige iga sammu ja teie tooted ületavad konkurente, kes jätavad kalibreerimise vahele või ei täpsusta värava juhtimist.
