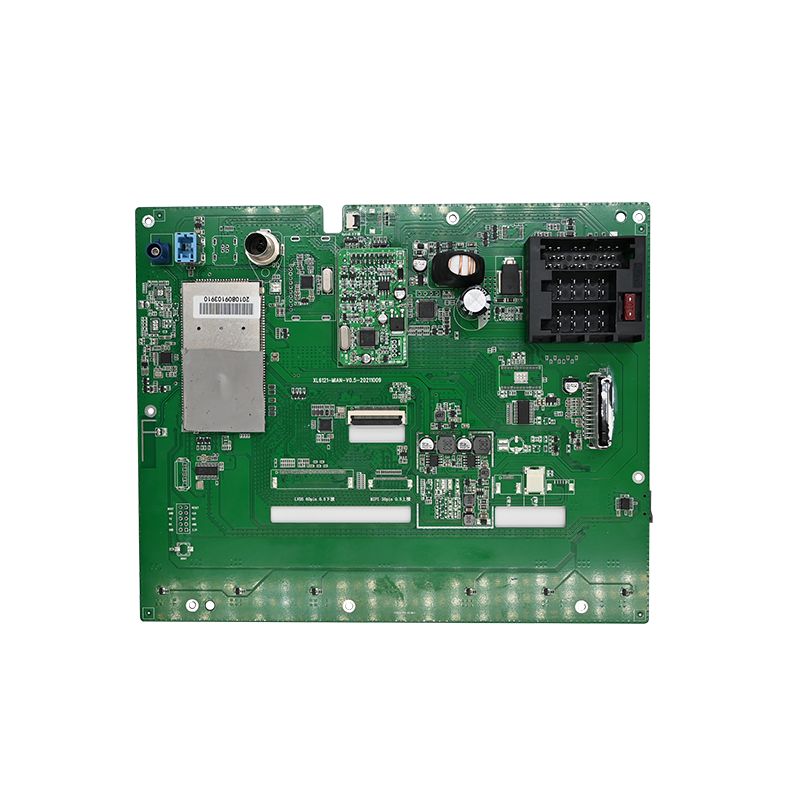

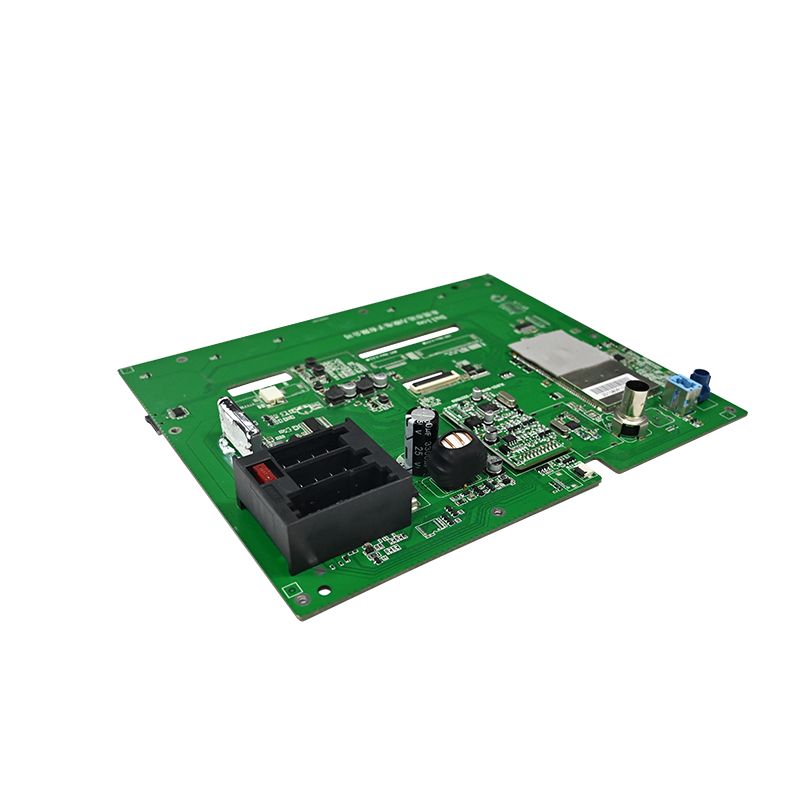

Dash Cam PCBA

Dash Cam PCBA peamised kvaliteedispetsifikatsioonid

Määratlege need parameetrid enne komponentide hankimist. Iga otsus tuleneb soojus- ja vibratsiooninõuetest.

Töökeskkond autotööstuses kasutamiseks

Soojusjuhtimise eelarve

Kriitiline: vähendage kõik elektrolüütkondensaatorid 50% pingeni 105 °C juures. 6,3 V kork 5 V siinil puruneb 6 kuu jooksul.

Kvaliteetse Dash Cam PCBA komponentide valik

Hea kvaliteet algab autotööstusele sobivatest osadest. Tarbijaklassi komponendid põhjustavad väljatõrkeid.

Pildianduri ja objektiivi koost

Vältige rullkatiku andureid ilma globaalse lähtestamiseta. Kiire liikumine tekitab viltu, mis muudab plaadid loetamatuks.

Protsessori ja mälu arhitektuur

Töökindluse reegel: kasutage DDR-mälu võrdluspinge (VREF) jaoks eraldi LDO-d. Selle sidumine VDD-ga takistijaguri kaudu põhjustab bittide nihkumist üle 70 °C.

Toiteahel (kõige kriitilisem)

Armatuurkaamera PCBA ebaõnnestub siin rohkem kui kusagil mujal.

Sisestage 12 V sisendisse 200 mVpp pulsatsioon 100 kHz juures. Videol ei tohiks olla horisontaalseid ribasid.

PCBA paigutus signaali terviklikkuse ja soojuse leviku jaoks

Paigutus määrab, kas armatuurkaamera PCBA salvestab usaldusväärselt või lukustub liikluses.

Kihtide virna soovitus (minimaalselt 6 kihti)

Kriitilised marsruutimise reeglid

DDR3L jäljed – 50Ω ±10% impedants, rühma 8 jäljed 0,5 mm pikkuses
MIPI CSI (sensor to SoC) – diferentsiaalide paarid, pikkuse mittevastavus < 0,2 mm
SD-kaardi pesa – seeria 22Ω takistid SoC lähedal ülelöögi juhtimiseks
Kristall (27 MHz) – maandatud läbipääsudega kaitserõngas, mille all pole toitetasapinda

Tootmisprotsessi juhtelemendid järjepidevuse tagamiseks

Kvaliteetne armatuurkaamera PCBA nõuab statistilist protsessijuhtimist (SPC) igal real.

Solder Paste ja Reflow

Optiline ja röntgenülevaatus

AOI (automaatne optiline) – kontrollib komponentide polaarsust, jootesildu, tõstetud juhtmeid
AXI (röntgenikiirgus) – kohustuslik BGA-pakettide jaoks (SoC ja DRAM). Tühisuse suhe palli all < 25%
ICT (ahelasisene test) – kontrollib toitesiine, kellasid ja lähtestab signaale enne püsivara vilkumist

Valideerimistestid enne masstootmist

Iga armatuurkaamera PCBA disain peab läbima need kuus testi.

KKK – levinumad küsimused Dash Cam PCBA kvaliteedi kohta

K1: Miks paljud armatuurkaamerate PCBA konstruktsioonid pärast 6-kuulist parkimisrežiimi ebaõnnestuvad?
V: Peamine rike on superkondensaatori või aku halvenemine pideva ülelaadimise tõttu kõrge kuumuse käes. Parkimisrežiim hoiab armatuurlaua PCBA aktiivsena üle 12 tunni päevas esiklaasi temperatuuridel 60–80 °C. Esineb kolm konkreetset riket:
1. Superkondensaatori ESR-i tõus – standardsed 2,7 V/10 F korgid suurendavad samaväärse seeriatakistuse 50 mΩ-lt üle 1 Ω pärast 2000 tundi temperatuuril 70 °C. See hoiab ära viili lõpliku loputamise süüte väljalülitamisel. Kasutage autotööstuse superkorke, mille temperatuur on 85 °C ja mille algne ESR on < 30 mΩ.
2.LDO termiline väljalülitus – 3,3 V LDO annab pargisoleku ajal liikumise tuvastamise. Ilma spetsiaalse buck-muundurita (90% tõhus vs 60% LDO puhul) ületab ristmiku temperatuur 125 °C. Lülituge hajaspektriga sünkroonsele buckile.
3.RTC patarei lekkimine – Mündipatareid (CR1220) lekivad elektrolüüti temperatuuril üle 80 °C, mis korrodeerib läheduses olevaid jälgi. Asendage RTC varundamiseks 0,1 F superkondensaatoriga – lekkeohtu pole.
Kontrollige parkimisrežiimi alati termokaameraga pärast 4 tundi 50°C ahjus.

2. küsimus: kuidas mõjutab PCBA komponentide paigutus öist video kvaliteeti armatuurkaamerates?
V. Komponentide paigutus mõjutab elektrilise müra ühendamist pildianduri analoogtoite- ja kellaliinidega. Kolm paigutusreeglit mõjutavad otseselt öist filmimist:
Hoidke lülitusregulaatorid andurist 30 mm kaugusel – alalis-alalisvoolu muunduri 2 MHz pulsatsioon ühendub anduri 2,8 V analoogsiiniga, kui jäljed jooksevad paralleelselt. Mõõtke spektrianalüsaatoriga – kõik üle -85 dBV pikslite taktsageduse juures tekitavad hämaras vertikaalsed ribad.
Eraldage digitaalne I/O MIPI radadest – SD-kaardi andmeliinid (kuni 200 MHz harmoonilised) kiirgavad diferentsiaal-MIPI kella, kui need suunatakse külgnevatele kihtidele. Lisage SDIO ja MIPI piirkondade vahele maandatud tara.
Asetage lahtiühendamiskorgid andurist 1 mm kaugusele – 4,7 µF keraamiline kate iga toitetihvti juures neelab kõrgsageduslikku müra. Kaugemad kui 2 mm mütsid suurendavad müra 15 dB võrra, mis on nähtav horisontaalsete triipudena varjudes.
Hästi paigutatud armatuurkaamera PCBA loob puhta öövideo, kus numbrimärgid on loetavad 5 luksi juures. Kehv paigutus lisab artefakte, mis ei läbi kohtuekspertiisi.

3. küsimus: kas ma saan kasutada esi- ja tagakaamerate jaoks sama armatuurkaamera PCBA-d?
V: Ei, kolme riistvaraerinevuse tõttu, mida ei saa lahendada ainult püsivara abil.
Objektiivi fookuskaugus – esikaamerad nõuavad lõpmatuseni teravustamist (3 meetrit horisondini). Tagumised kaamerad vajavad luukpära siseruumides teravustamist (0,5 meetrit põrkerauani). Objektiivi silindri kõrgus erineb 1,2 mm võrra. Reguleeritava objektiivihoidikuga tavaline PCBA maksab rohkem kui kaks spetsiaalset disainilahendust.
Pildianduri suund – esikaamerad on paigaldatud püsti. Tagakaamerad paigaldatakse sageli tagurpidi (peakate klaasi külge). Andur loeb piksleid ülalt alla. Pildi digitaalne ümberpööramine lisab 1 kaadri latentsusaega (33 ms kiirusel 30 kaadrit sekundis), mis põhjustab kahe kanaliga salvestustel sünkroonimise ebakõlasid. Riistvaralise ümberpööramise registri seadistus nõuab erinevaid anduri konfiguratsioonifaile.
Soojuskeskkond – tagumine tuuleklaas saab 30% vähem päikeseenergiat kui esiklaas. Esiosa optimeeritud PCBA koos agressiivse võimsuse reguleerimisega ei pruugi kunagi jahutust sisse lülitada tagaküljel, mis põhjustab kondensaatorite vananemise mittevastavust. Kaks aastat töötamist näitab esiosa rikkeid enne tagumist.
Selle asemel kujundage tavaline emaplaat, millel on kaks mezzanine anduriplaati. Alusarmatuurkaamera PCBA mahutab protsessori ja toite. Igal anduriplaadil on oma objektiivi kinnitus, orientatsioonitihvtid ja termopadja paksus. See lähenemisviis vähendab kogu SKU-sid, säilitades samal ajal pildikvaliteedi.

Hea kvaliteedi saavutamise eesmärgid

Kvaliteetne armatuurkaamera PCBA talub kolm aastat igapäevaseid temperatuurikõikumisi, vibratsiooni ja pingesiirdeid. Disain koos autode vähendamisega, kinnitage termopildiga ja auditeerige iga tootmispartii. See lähenemine pakub armatuurkaameraid, mis jäädvustavad olulise hetke.
