Lühike vastus: see sõltub teie rakendusest

20-aastase kogemusega jõuelektroonika ja tööstuslike ajamite, elektrimootori kontrollerite ja servosüsteemide rikete analüüsimise alal olen dokumenteerinud, kuidas jootmisotsused muudavad või rikuvad mootori juhtimise töökindlust. See juhend sisaldab tehnilisi andmeid, võrdlevaid tabeleid ja kohapeal testitud soovitusi.

Pliivaba jootmine on enamiku reguleeritud turgudele (EL, Hiina, Korea) tarnitavate mootorite juhtimistoodete puhul kohustuslik. Siiski kehtivad erandid autode kapotialuste rakenduste, kosmosesõidukite ja teatud tööstuslike ajamite puhul, mille töökindlus ületab regulatiivsed nõuded.

Tehnilised erinevused: pliiga vs pliivaba joodis

Materjali omaduste mõistmine selgitab, miks see otsus on mootori juhtimise PCBA jaoks oluline.

Sulami koostis ja sulamistemperatuurid

Mehaanilise töökindluse võrdlus

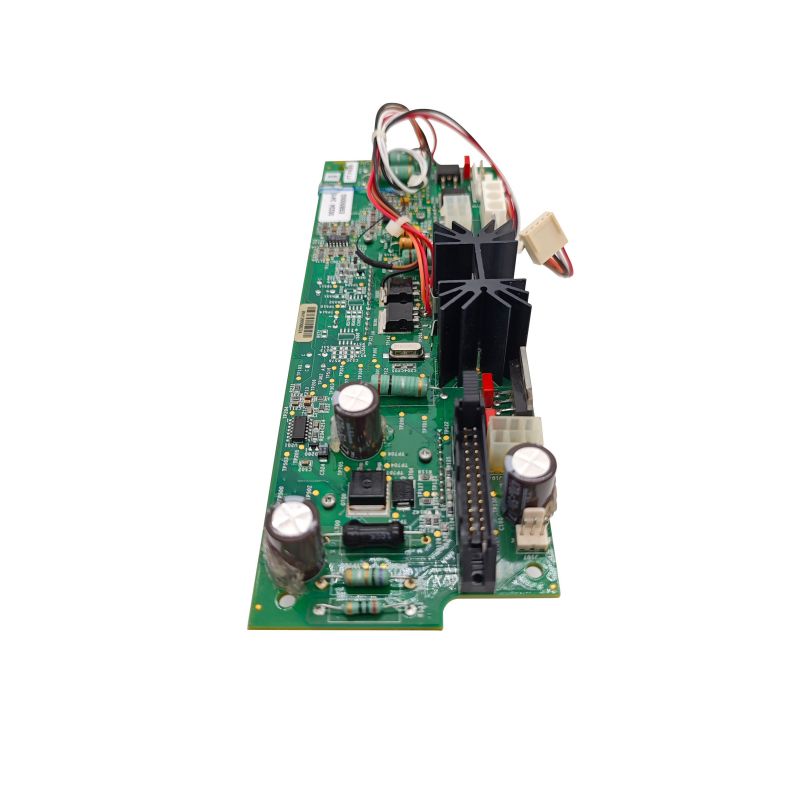

Miks mootorijuhtimisega PCBA-d seisavad silmitsi ainulaadsete jootmisprobleemidega?

Mootori juhtsõlmed kogevad pingeid, mida enamik PCB-sid kunagi ei kohta. Need kolm tegurit muudavad jootmise valiku kriitiliseks.

1. Kõrge vibratsiooniga keskkonnad

Otse pumpadele, kompressoritele või elektrisõidukitele paigaldatud mootorikontrollerid kogevad pidevat mehaanilist ergutamist. Ühes dokumenteeritud uuringus võrreldi identseid PCBA-sid plii- ja pliivaba joodisega:

- Juhtiv kokkupanek:Esimesed tõrked pärast 40 tundi kestnud 6g juhuslikku vibratsiooni (jala ​​osamurd)

- Pliivaba kokkupanek:Sama rikkerežiim juba pärast 4-tunnist identset vibratsiooni

Põhjus? Pliivaba joodise elastsus on vähenenud. Kui liigend ei saa painduda, keskendub vibratsioonipinge komponendile, põhjustades enneaegset murdumist.

2. Extreme Thermal Cycling

Mootorajamid toodavad soojust. Siis mootorid seiskuvad. Siis nad alustavad uuesti. Tüüpiline tööstuslik ajam töötab vahemikus -40 °C kuni +125 °C tuhandeid kordi.

Pliijoodetkohandab elastsuse tõttu CTE (soojuspaisumise koefitsiendi) mittevastavust komponentide ja PCB vahel.

Pliivaba joodismoodustab ühendusliideses paksemaid, rabedamaid intermetallilisi ühendeid (IMC). Liigne IMC kasv nõrgendab liidest ja kiirendab pragude teket.

3. Suured voolud ja džauliküte

Mootori juhtimisega PCBA-d kannavad pidevat voolu vahemikus 5A kuni 200A+. Iga jooteühendus ise kuumeneb I²R kadude tõttu.

Peamine erinevus ei seisne mitte takistuses, vaid selles, kuidas liigend aja jooksul termilise tsükli pingega toime tuleb.

Kui PEATE kasutama pliivaba joodist

Regulatiivsed nõuded jätavad nende stsenaariumide puhul vähe valikuruumi.

RoHS-iga ühilduvad turud

EL, Hiina, Lõuna-Korea ja paljud teised jurisdiktsioonid piiravad plii elektroonikas 0,1 massiprotsendini homogeense materjali massist. Nendel turgudel müüdavates toodetes tuleb kasutada pliivaba joodist, kui ei kehti erierand.

Tarbe- ja kaubanduslike mootorite juhtseadised

Kodumasinad (pesumasinad, HVAC ventilaatorid, külmiku kompressorid)

Mootorajamiga elektritööriistad

Kaubanduslikud HVAC-kontrollerid

Robootika mittetööstuslikuks kasutamiseks

Ekspordile suunatud tootmine

Kui toodate mootorijuhtimisega PCBA-sid ülemaailmseks levitamiseks, tekitab eraldi pliivaba ja pliivaba tootmisliinide hooldamine varude keerukust ja kvaliteediriske. Ühtne pliivaba töötlemine on praktiline valik.

Millal saate põhjendada pliijoodet (erandid)

Teatud rakendused vastavad RoHS-i eranditele või jäävad täielikult reguleerimisalast välja.

Autode kapotialune elektroonika

Erand 7(c)-I(kehtib vähemalt 2026. aastani) lubab pliid kõrge töökindlusega autoelektroonikas, kus pliivabad alternatiivid ei ole tõestatud töökindlusega.

Tier-1 tarnijate tegelikud andmed näitavad:

• Mootori juhtseadmete pliivabad ühenduskohad näitavad termilise tsükli korral varasemat pragude teket
• Tina vurrude moodustumine puhta tina viimistlusega tekitab suletud ECU-des lühiseohu
• Paljud autotööstuse originaalseadmete tootjad jätkavad ohutuskriitiliste moodulite jaoks pliijoodise määramist

Lennundus ja sõjavägi

Täielik vabastus. Pliivaba jootet pole vaja lennunduses, kaitse- ega kosmoserakendustes. Need sektorid kasutavad aastakümnete pikkuse usaldusväärsuse andmete põhjal jätkuvalt Sn63/Pb37.

Tööstuslikud mootoriajamid (10+ eluea nõuded)

Kui mootorikontroller peab töötama 15+ aastat kliimaseadmeta tehases (-20 °C kuni +70 °C), jääb pliijoodise kasutamine konservatiivseks valikuks. Nendes tingimustes pliivabade pikaajaliste termilise väsimuse andmed alles arenevad.

Meditsiiniseadmed (mitteimplanteeritavad)

Erandid kehtivad paljude elektrooniliste meditsiiniseadmete puhul, mille töökindlus mõjutab otseselt patsiendi ohutust.

Remont ja varuosad

Olemasolevate pliijootmisseadmete asendus-PCBA-d peaksid kasutama pliijoodet, et säilitada metallurgiline ühilduvus olemasolevate ühenduste ja komponentidega.

Mootori juhtimise PCBA kriitiliste komponentide kaalutlused

Kõik osad ei talu pliivaba jootmistemperatuuri. Need viis kategooriat nõuavad erilist tähelepanu.

1. Temperatuuritundlikud komponendid

Pliivaba tagasivoolu piigid on 245 °C kuni 260 °C – oluliselt kõrgem kui pliivaba 220–230 °C.

2. Puhta tina viimistlusega komponendid

Puhas tinaviimistlus (tavaline pliivabade komponentide puhul) võib aja jooksul tekitada juhtivaid vurrud – see on kriitiline oht mootori juhtseadiste jaoks, kui komponentide vahekaugus on kitsas.

Leevendusstrateegiad:

- Puhta tina asemel määrake NiPdAu või matt tina-vismut viimistlus

- Kandke konformne kate kõikidele jootekohtadele

- Vältige suure tihedusega piirkondades olevatele komponentidele puhast tina

3. Olemasolev pliisisaldusega komponentide loend

Pliisisaldusega jootekomponentide (nt SnPb-ga kaetud juhtmete) kasutamine pliivabas montaažiprotsessis loobprotsessi kokkusobimatus:

Komponentide viimistlus sulab temperatuuril 183 °C, kuid pliivaba jootmiseks on vaja 245 °C+

Komponentide viimistlus võib oksüdeeruda või lahustuda enne jootekoha teket

Tulemus: ebausaldusväärsed ühenduskohad, pea-padjas vead ja väljatõrked

Reegel:Kasutage komponente, mis on ette nähtud nende jootmisprotsessi jaoks.

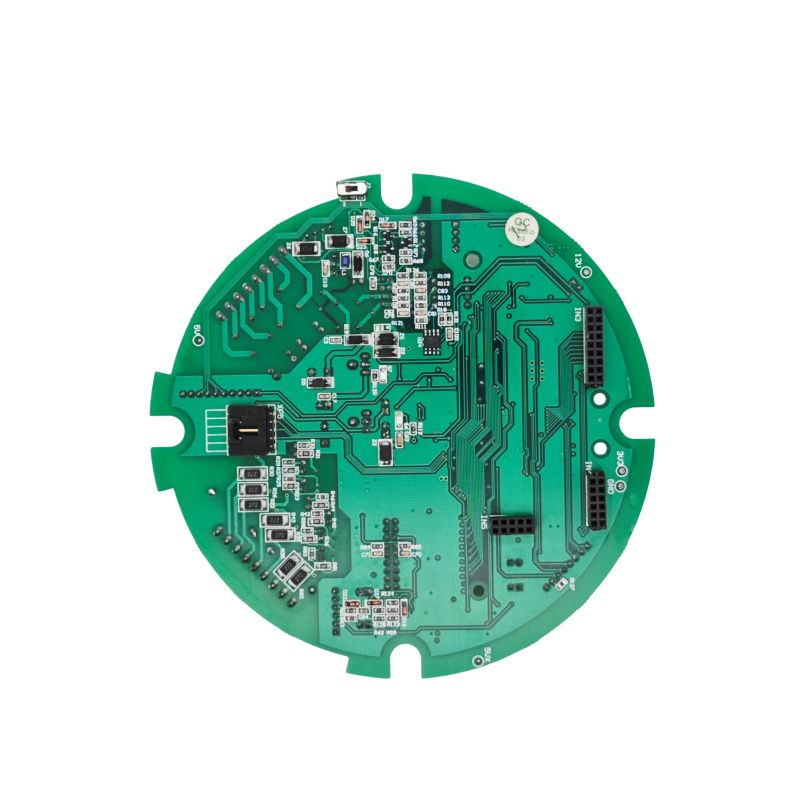

Pliivaba mootori juhtimise PCBA parimad tavad

Kui nõutakse pliivaba kasutamist, suurendavad need tavad töökindlust.

PCB pinnaviimistluse valik

Soovitus:ENIG tagab pliivaba montaaži parima niisutamise ja pikima säilivusaja.

Reflow profiili optimeerimine

Halvasti optimeeritud pliivaba tagasivooluprofiil tekitab külmi liitekohti, tühimikke ja rabedaid IMC-sid.

Vibratsiooni leevendamine pliivabade liigendite jaoks

Arvestades pliivaba vibratsiooni vähenenud elastsust, tehke järgmised lisatoimingud.

1. Kastmine / kapseldamine:Täitke suure massiga komponentide (pistikud, trafod, suured kondensaatorid) ümbritsev kest silikoonist või uretaanist valmistatud seguga. See viib vibratsioonipinge jooteühendustelt eemale.

2. Liimiga ühendatud komponendid:Kasutage epoksü- või silikoonliimi suurte pindpaigaldusseadmete (induktiivpoolid, alumiiniumkondensaatorid) all.

3. Vähendage komponentide eralduskõrgust:Pikkade juhtmetega kõrged komponendid toimivad vibratsioonihoobadena. Võimaluse korral täpsustage madala profiiliga komponendid.

Mootori juhtimise PCBA KKK

Allpool on kolm tehnilist küsimust mootoriajamite disaineritelt ja tootmisinseneridelt.

K1: Kavandan elektrisõidukite mootorikontrollerit Tier-1 autode tarnijale. Kas ma saan kasutada pliivaba joodist?

V:Jah, kuid olulise kvalifikatsioonikontrolliga. Enamik Tier-1 autotarnijaid kasutab praegu uute konstruktsioonide jaoks pliivaba joodet, kuna EL-i turul olevate sõidukite puhul nõutakse RoHS-i vastavust. Kapotialuse elektroonika puhul on aga erandid, mille pliivaba töökindluse andmed on puudulikud.

Teie kvalifikatsiooniplaan peab sisaldama:

Praktilised nõuanded:Paljud autotööstuse originaalseadmete tootjad jätkavad pliijoodise määramist kapotialustele ECU-dele, kasutades kehtivat RoHS-i erandit. Arutage oma kliendiga enne, kui nõustute pliivaba kasutamisega. Kui pliivaba on kohustuslik, määrake kõikidele koostudele ENIG pinnaviimistlus ja konformne kate.

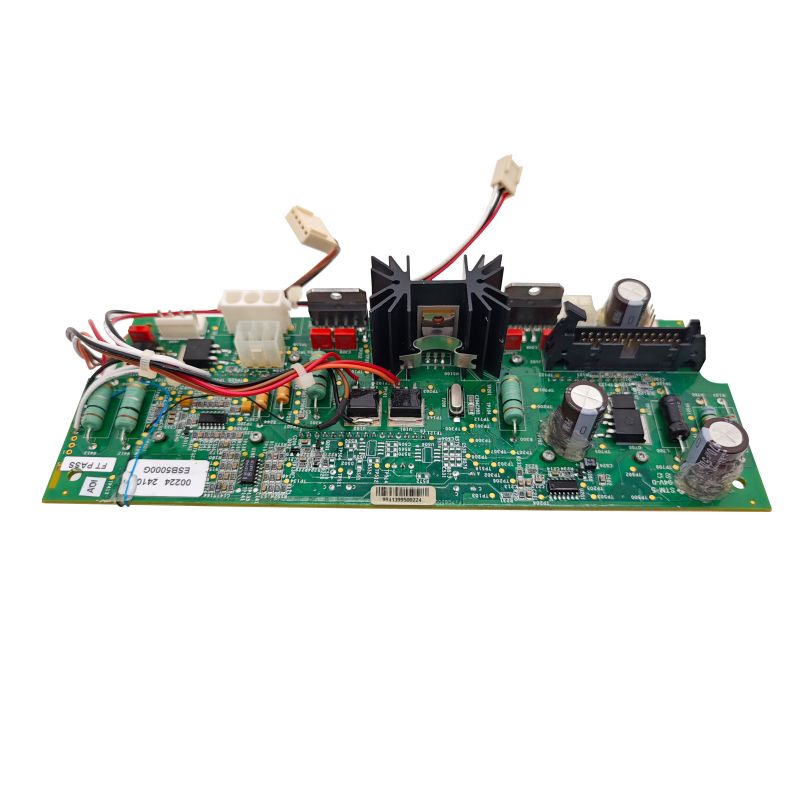

Q2: Minu tööstuslik mootoriajam ebaõnnestus pärast 18 kuud kuue võimsusega MOSFETi jooteühenduste mõranemisega. Koost kasutab SAC305 pliivaba joodist. Mis läks valesti?

V:See on klassikaline termilise väsimuse rike. Siin on diagnostiline järjestus:

1. samm – uurige pragude asukohti:Vaadake mikroskoobi all MOSFETi juhtme ja jootefilee vahelist liidest. Kui pragu jookseb mööda intermetallilise ühendi (IMC) kihti, kasvas IMC tagasivoolu ajal liiga paksuks.

2. samm – vaadake üle oma uuesti vormindamise profiil:SAC305 puhul peaks likviduse (TAL) ületav aeg olema maksimaalselt 60–90 sekundit. Kui teie TAL ületas 120 sekundit, võib IMC paksus ületada 10 µm (habras tsoon algab üle 5 µm).

3. samm – temperatuuri tõusu mõõtmine MOSFET-i äravoolupadja juures:Infrapunakaameraga mõõtke padja temperatuuri täiskoormusel. Kui see ületab 110 °C, on termilise tsükli delta (ΔT) liiga suur.

4. samm – kontrollige ühe punktiga kinnitust:Suurte termopatjadega (DPAK, D2PAK, TO-263) toite-MOSFETidel, millel puuduvad termilised läbipääsud või padja all on tühimikud, tekivad kuumad kohad. Röntgenige liigesed – tühimikud üle 25% padjapinnast on vastuvõetamatud.

Soovitatavad parandused (prioriteedi järjekorras):

1. ΔT vähendamine:Lisage jahutusradiaator või parandage õhuvoolu, et hoida MOSFET-i padjad täiskoormusel alla 90 °C.

2. Lisa termilised viaad:Asetage iga MOSFET-padja alla 0,3 mm läbiviigud (täidetud ja kaetud), et tõmmata soojust PCB alusplaadile.

3. Kasutage madala hõbedasisaldusega sulamit:Kaaluge SAC305 asemel SAC105 (1% Ag). Madalam hõbedasisaldus suurendab plastilisust ja vastupidavust termilisele väsimusele veidi kõrgema sulamistemperatuuri hinnaga.

4. Pange MOSFET-id:Kandke MOSFETide peale soojust juhtivat segu. See summutab termilise tsükli pinget ja edastab soojust.

3. küsimus: pean parandama mootori juhtimise PCBA, mis algselt kasutas pliijoodet. Kas ma saan remondiks kasutada pliivaba joodist?

V:Tehniliselt jah, aga ei soovita. Siin on põhjus:

Ülesanne 1 – segametallurgia:Pliivaba joodis (SAC305) ei segune hästi pliijoodise jääkidega (Sn63/Pb37). Saadud sulamil on ettearvamatu sulamistemperatuur (tavaliselt 190 °C kuni 210 °C) ja see moodustab nõrgad teralised ühenduskohad, mis võivad praguneda.

Probleem 2 – temperatuurikonflikt:Pliivaba joodise õigeks voolamiseks vajate 370°C kuni 400°C jootekolvi otsa. See temperatuur võib:

Delamineerige PCB padi FR4 substraadilt

Kahjustada külgnevaid komponente (eriti elektrolüütkondensaatorid)

Sulatage lähedalasuvad plastpistikud

Soovitatav remondiprotokoll:

Kui peate pliiga kaetud tahvlil kasutama pliivaba:Eemaldage remondipiirkonnast 100% olemasolevast joodist, kasutades vaakumjootmisjaama. Kontrollige suurendusega – kõik pliijoodise jäägid saastavad uut liigendit. Seejärel jätkake pliivaba jootmist temperatuuril 370 °C aktiivvooga.

Otsustusmaatriks: pliiga vs. pliivaba mootori juhtimise PCBA jaoks

Kasutage seda tabelit jootmise valiku juhendamiseks.

Pliivaba jootmine on seadusega nõutav enamiku reguleeritud turgudele tarnitavate mootorijuhtimisega PCBAde puhul. Kuid pliivabade sulamite materjaliomadused – suurem rabedus, paksem IMC moodustumine, tinavistrite oht – tekitavad tõelisi usaldusväärsuse probleeme kõrge vibratsiooniga ja termilise tsükliga rakendustes.

Kohustuslike pliivabade rakenduste jaoks:

Parimaks niisutamiseks kasutage ENIG-i pinnaviimistlust

Kontrollige tagasivooluprofiili hoolikalt (TAL 60-90 sekundit, tipp 245-260°C)

Suure massiga komponentide jaoks lisage potti või liimi

Kandke tina vurrude leevendamiseks konformne kate

Taotluste puhul, mis vastavad eranditele (autode kapotialune, tööstus 10+ aastat, lennundus, meditsiin):

- Pliijoodet (Sn63/Pb37) jääb usaldusväärsuse kullastandardiks

- Plastilisuse, vibratsioonikindluse ja aastakümnete pikkuse väliandmete kombinatsiooni on raske asendada

Remondiks:Sobitage originaalne jootesulam. Segametallurgia loob ettearvamatud, ebausaldusväärsed liited.

Lõppkokkuvõttes tasakaalustab otsus regulatiivset vastavust töökindlusega. Tarbekaupade puhul, mille eeldatav kasutusiga on 3–5 aastat, on pliivabad tooted küps ja töökindel. Ohutuskriitiliste või pika kasutuseaga mootori juhtseadiste puhul järgige erandit ja kasutage pliijoodet.
