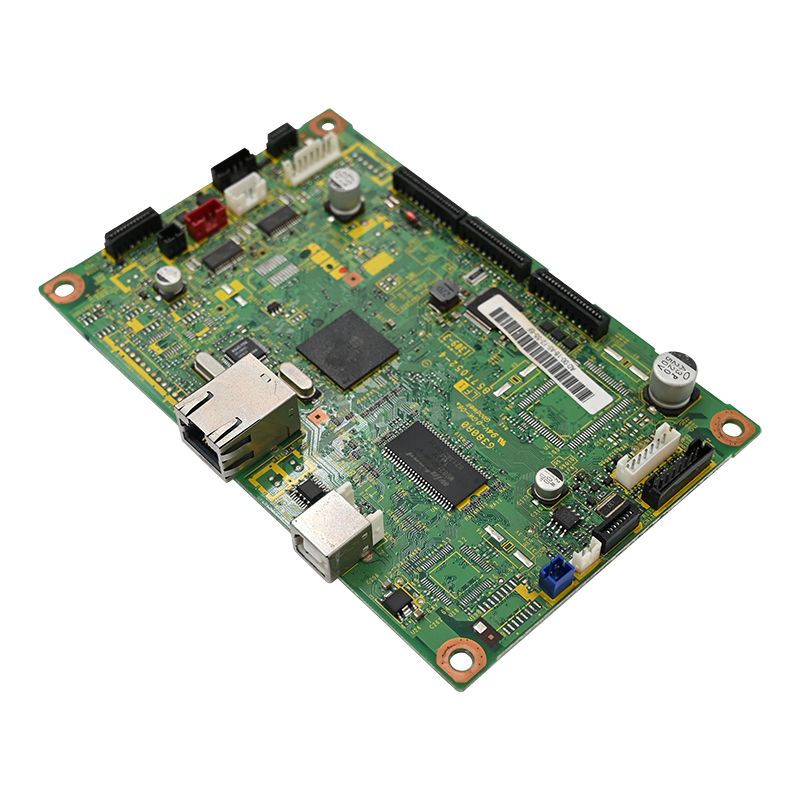

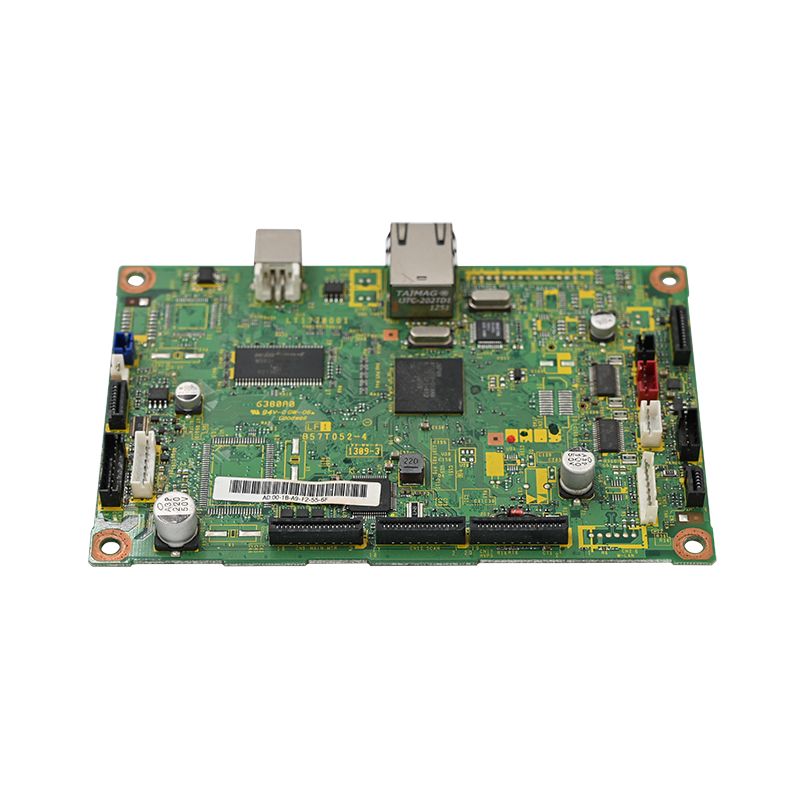

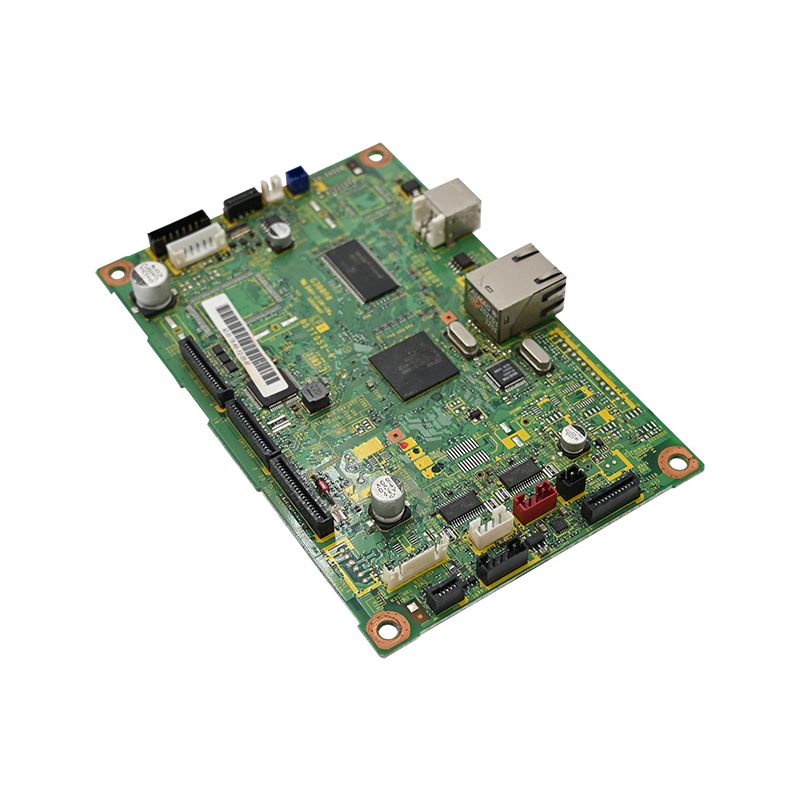

Obd skanner PCBA

Kuna sõidukid muutuvad üha enam arvutiseerituks, kasvab nõudlus ülitäpsete ja vastupidavate OBD2 (Pardadiagnostika) skannerite järele. Ettevõttes Unixplore Electronics pakume kõikehõlmavat OBD2 skanneri PCBA tootmisteenust alates trükkplaatide paigutusest ja komponentide hankimisest kuni montaaži, testimise ja sobiva katmiseni.

Rohkem kui kümneaastase kogemusega autoelektroonika sektoris on meie OBD2 skanneri PCBA lahendused loodud taluma autoremonditöökodade ja mootoriruumide karmi keskkonda.

Miks valida oma OBD2 skanneri PCBA jaoks Unixplore?

• Kvaliteet autotööstusele: meie plaadid on valmistatud komponentidest, mille võimsus on vahemikus -40 °C kuni +105 °C, tagades töö ka äärmuslike õhupuhastite temperatuuride korral.
• Võtmed kätte tootmine: pakume ühtset teenust, sealhulgas SMT kokkupanemine, funktsionaalne testimine ja kasti ehitamine.
• Töökindluse fookus: funktsioonide hulka kuulub 4-kihiline PCB-disain signaali terviklikkuse tagamiseks, konformne kate korrosioonikaitseks ja range vooluringi testimine (ICT).
• Sertifitseeritud tipptase: meie rajatis on ISO 9001:2015 sertifikaadiga ja vastab IPC-610E standarditele.

Meie OBD2 skanneri PCBA põhispetsifikatsioonid

Meie professionaalsed OBD2-skannerplaadid on konstrueeritud mittevaieldavate parameetritega, et tagada ühilduvus 1996. aasta praeguste sõidukitega (nii bensiini- kui ka diiselmootoriga).

Soovitatav BOM ja komponentide hankimine

Pikaealisuse ja jõudluse tagamiseks kasutame ainult volitatud edasimüüjatelt saadud esmaklassilisi komponente.

• Transiiverid: autotööstusele mõeldud CAN-transiiver + ISO9141/KWP2000-ühilduv transiiver tugeva siiniühenduse tagamiseks.

• Kaitse: mööduva pinge summutamise dioodide massiiv koormuse vähendamiseks.

• Ühenduvus: 16-kontaktiline OBD2-poolne pistik, kullatud lukustusriiviga (hoiab ära kontakti oksüdatsiooni ja tagab pikaajalise töökindluse sagedaste pistikutsüklite korral).

• Pingeregulaator: Autotööstusele mõeldud 5V/400mA madala väljalangusega regulaator tagab stabiilse toiteallika.

Meie tootmisprotsess: kvaliteet ilma kompromissideta

Järgime ranget tootmisvoogu, et minimeerida välitõrkeid ja garantiitagastusi.

1. PCB paigutus ja signaali terviklikkus

• Tähtmaandus: analoog- ja digitaalmaandus eraldatakse ja ühendatakse ainult ühes punktis toiteallika lähedal, et vähendada müra.

• Impedantsi juhtimine: CAN_H/CAN_L jäljed on paralleelsed ja pikkusega sobitatud (diferentsiaaltakistus 120 Ω ±10%).

• ESD paigutus: optimaalse ohutuse tagamiseks asetatakse kaitsekomponendid OBD2 pistiku tihvtidest kuni 5 mm kaugusele.

2. Kokkupanek ja jootmine

• Pliivaba joodis: SAC305 joote kasutamine RoHS-i järgimiseks.

• Läbiva auguga pistikud: spetsiifilised 16-kontaktilise OBD2-pistiku jaoks, et vältida pragunemist pärast korduvaid pistikupesasid.

• Konformne kate: niiskuse ja keemiliste tilkade eest kaitsmiseks kantakse akrüül- või silikoonkate.

3. In-Circuit Testing (ICT) ja kalibreerimine

Iga OBD2 skanner PCBA peab enne saatmist läbima range protokolli:

• Järjepidevuse test: kontrollib lühikesi pükse kõigil 16 kontaktil.

• Käepigistustest: Tsüklite läbi CAN, KWP, J1850, kasutades programmeeritavat sõidukisimulaatorit.

• Vooluvoolu kontroll: kontrollitud <70 mA tühikäigul (süüde väljas), et vältida auto aku tühjenemist.

Levinud rikkerežiimid ja meie ennetamine

Lisandväärtusega teenused: Bluetoothi/WiFi integreerimine

Traadita ühenduse lisamine OBD2 skanneritele põhjustab sageli elektromagnetilise ühilduvuse probleeme. Meil on inseneriteadmised Bluetoothi/WiFi edukaks integreerimiseks, läbides samal ajal autotööstuse EMC-standardeid (nt CISPR 25).

Füüsiline isolatsioon: traadita ühenduse sektsioon on häirete minimeerimiseks isoleeritud CAN-jälgedest.
Eraldi toide: juhtmevaba mooduli spetsiaalne pingeregulaator, et vältida müra ühendamist.
Ferriithelmed ja ühisrežiimi drosselid: kasutatakse toitesisenditel ja CAN-liinidel emissioonide summutamiseks ja signaali terviklikkuse tagamiseks.

Unixplore Electronicsi kohta

• 2011. aastal asutatud Unixplore Electronics Co., Ltd. on juhtiv universaalsete võtmed-kätte lepinguliste elektrooniliste tootmisteenuste pakkuja.

• Tehase võimsus: üle 3000 ruutmeetri 6 SMT- ja 4 DIP-liiniga tehas.

• Aastane toodang: üle 1 500 000 tüki PCBA-d ja 150 000 komplekti valmistooteid.

• Globaalne katvus: ekspordime Põhja-Ameerikasse, Euroopasse ja Okeaaniasse.

Kas olete valmis oma OBD2 skanneriprojekti käivitama?

• Minimaalne tellimiskogus puudub (NO MOQ)
• Tasuta tehniline konsultatsioon ja DFM-i ülevaade
• Prototüübi saadetis kõigest 72 tunniga

Ärge laske oma autodiagnostika toodetel projekti staadiumis kinni jääda. Unixplore, kellel on üle kümne aasta autoelektroonika PCBA tootmise kogemust, aitab teil kiiresti muuta teie disainilahendused kvaliteetseteks masstootmisvalmis toodeteks.
