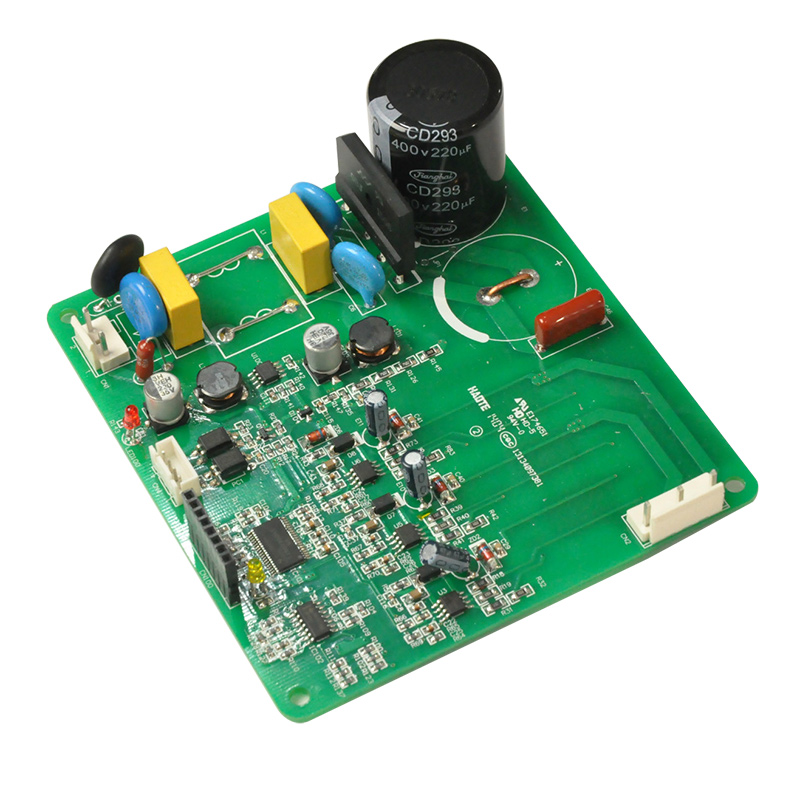

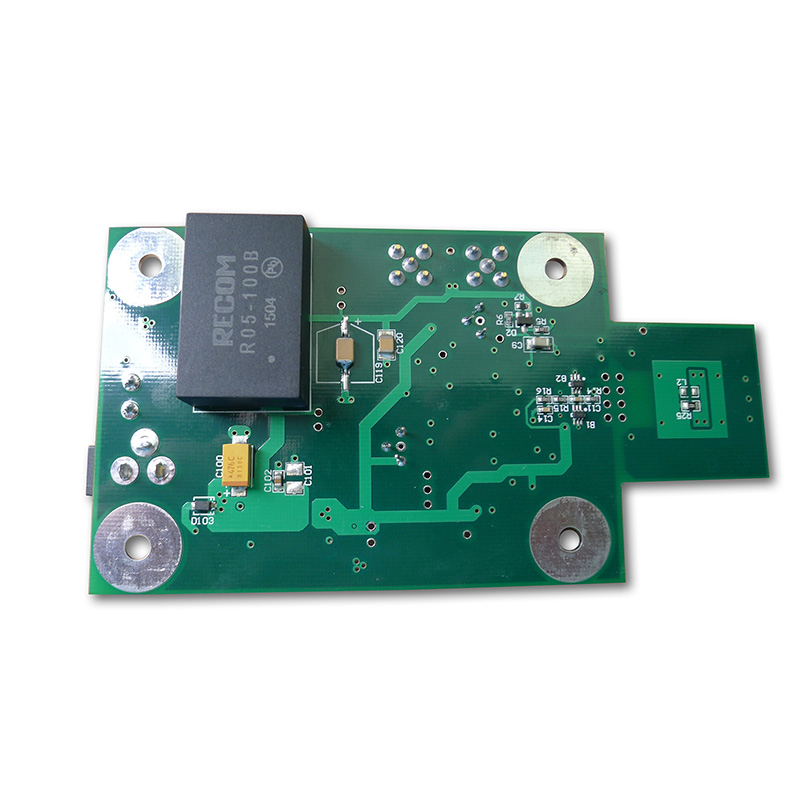

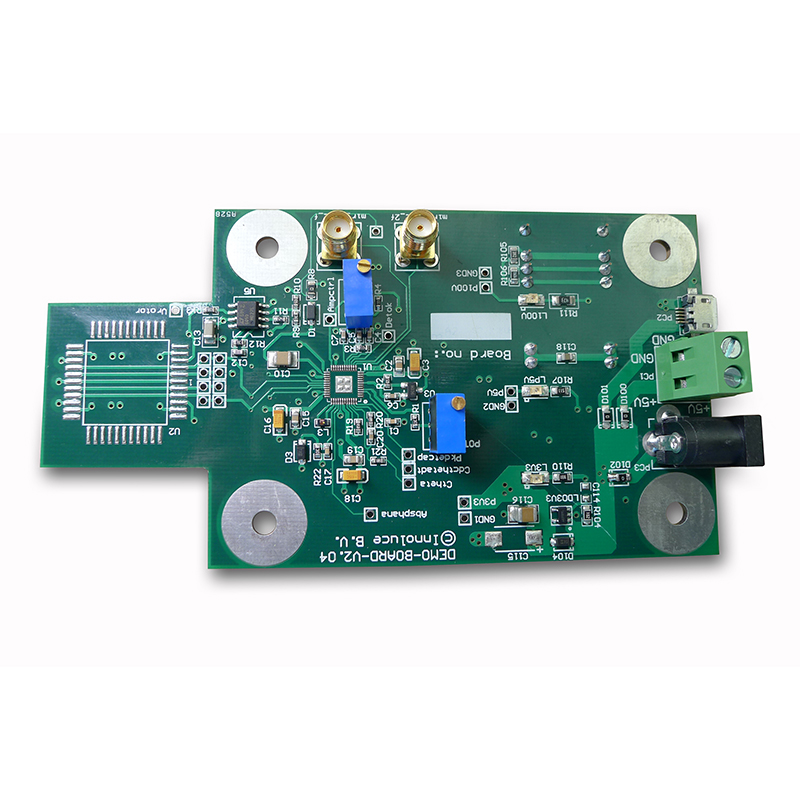

Metallidetektor PCBA

Tootekirjeldus

Kuidas kujundada metallidetektori PCBA juhtplaat?

Unixplore Electronicsis oleme pühendunud kvaliteetse metallidetektori PCBA pakkumisele ja tagamisele, et meie kliendid on selle funktsioonidest ja funktsioonidest täielikult teadlikud. Julgustame uusi ja vanu kliente meiega koostööd tegema ja koos paremat tulevikku looma.

Metallidetektori PCBA juhtplaadi disaini põhipunktid on järgmised:
Määrake detektori avastamisulatus ja tuvastamiseesmärgid. Sõltuvalt tuvastusvahemikust ja tuvastamise eesmärkidest on juhtpaneeli disain erinev. Valige õige andur. Metallidetektorid peavad metallesemete tuvastamiseks kasutama andureid, seega tuleb metallesemete täpseks tuvastamiseks valida sobiv andur. Disaini vooluring. Juhtplaadi vooluahel peab olema võimeline vastu võtma anduri signaali ja juhtima detektori häireseadet vastavalt signaali suurusele.
Võtke arvesse suurust ja kaalu. Suurus ja kaal mõjutavad metallidetektori teisaldatavust ja kasutusefekti.
Arvestage töökeskkonda. Selle töökeskkond võib mõjutada tööefekti, seetõttu on vaja arvestada juhtpaneeli töökeskkonnaga ja teostada vastav projekt.
Unixplore pakub teie EMS-projekti jaoks täielikku käivitusvalmis teenust. Võtke meiega julgelt ühendust oma juhatuse hoone osas, saame teha hinnapakkumise 24 tunni jooksul pärast teie kättesaamistGerberi failjaBOM-i nimekiri!

Metallidetektori PCBA tootmine

* Kliendi tarnitud Gerberi fail ja Bom-loend
* Valmistatud tühi PCB, komponendid ostetud meie poolt
* PCB valmistamine täielikult kokku pandud osadega
* 100% funktsioon testitud OK enne saatmist
* RoHS-iga ühilduv pliivaba tootmisprotsess
* Kiire kohaletoimetamine sõltumatu ESD-paketiga
* Ühekordne class="ct_">elektrooniline tootmisteenus PCB projekteerimiseks, trükkplaatide paigutuseks, trükkplaatide tootmiseks, komponentide hankimiseks, PCB SMT ja DIP kokkupanekuks, IC programmeerimiseks, funktsiooni testimiseks, pakendamiseks ja tarnimiseks

Unixplore'i PCB ja PCB kokkupaneku võimalus

Parameeter	Võimekus
Kihid	1-40 kihti
Kooste tüüp	Läbiv auk (THT), pindkinnitus (SMT), segatud (THT+SMT)
Komponendi minimaalne suurus	0201(01005 meetrika)
Komponendi maksimaalne suurus	2,0 x 2,0 x 0,4 tolli (50 mm x 50 mm x 10 mm)
Komponentide pakettide tüübid	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP jne.
Minimaalne padja kõrgus	0,5 mm (20 miili) QFP, QFN ja 0,8 mm (32 miili) BGA jaoks
Minimaalne jälje laius	0,10 mm (4 miili)
Minimaalne jälgede kliirens	0,10 mm (4 miili)
Minimaalne puuri suurus	0,15 mm (6 miili)
Maksimaalne tahvli suurus	18 x 24 tolli (457 mm x 610 mm)
Tahvli paksus	0,0078 tolli (0,2 mm) kuni 0,236 tolli (6 mm)
Tahvli materjal	CEM-3, FR-2, FR-4, High-Tg, HDI, alumiinium, kõrgsagedus, FPC, jäik-Flex, Rogers jne.
Pinnaviimistlus	OSP, HASL, Flash Gold, ENIG, Gold Finger jne.
Jootepasta tüüp	Pliivaba või pliivaba
Vase paksus	0,5 OZ – 5 OZ
Montaažiprotsess	Reflow jootmine, lainejootmine, käsitsi jootmine
Kontrollimeetodid	Automatiseeritud optiline kontroll (AOI), röntgenikiirgus, visuaalne kontroll
Testimismeetodid ettevõttesiseselt	Funktsionaalne test, sondi test, vananemise test, kõrge ja madala temperatuuri test
Pöördeaeg	Proovide võtmine: 24 tundi kuni 7 päeva, Mass Run: 10-30 päeva
PCB montaaži standardid	ISO9001:2015; ROHS, UL 94V0, IPC-610E klass ll

Unixplore'i lisandväärtusega EMS-teenus

● IC eelprogrammeerimise teenus failiga HEX, ELF ja BIN formaadis.
● Metallidetektori PCBA funktsiooni testimisseade, mis on kohandatud vastavalt kliendi testimisnõuetele
● Kastiehitusteenus, sealhulgas plast- ja metallkorpuse vormide ja osade tootmine
● Konformne kate, sealhulgas selektiivlakk, epoksüvaiguga kate
● Juhtmestiku ja kaablikomplekt
● Valmistoote komplekt, sealhulgas kast, ekraan, membraanlüliti, märgistus ja kohandatud kasti või jaemüügikarbi pakkimine.
● Soovi korral on saadaval mitmesugused kolmanda osapoole testid PCBA jaoks
● Toote sertifitseerimise abi

PCBA tootmisprotseduur
