Mis on lämmastiku tagasivooluga jootmine ja miks seda kaaluda?

Lämmastiku tagasivool asendab ahjus tavalise õhu 99,9% puhta N2-ga. Hapniku puudumine takistab oksiidide moodustumist jootepastal ja komponentide juhtmetel.

Protsessi võrdlus

ParameeterStandardne õhu tagasivoolLämmastiku tagasivool (N₂)Erinevus Hapniku tase20,9%< 1000 ppm (0,1%)200× vähem O₂Niisutusnurk25--35°10--15°2× parem niisutamine Termopatjade tühjendamine15---25%0 ala5---10%0 vähendamine Padjapea defektid0,5--2%< 0,05%10× vähem JootepallidNähtavPuhas Puhtamad lauad

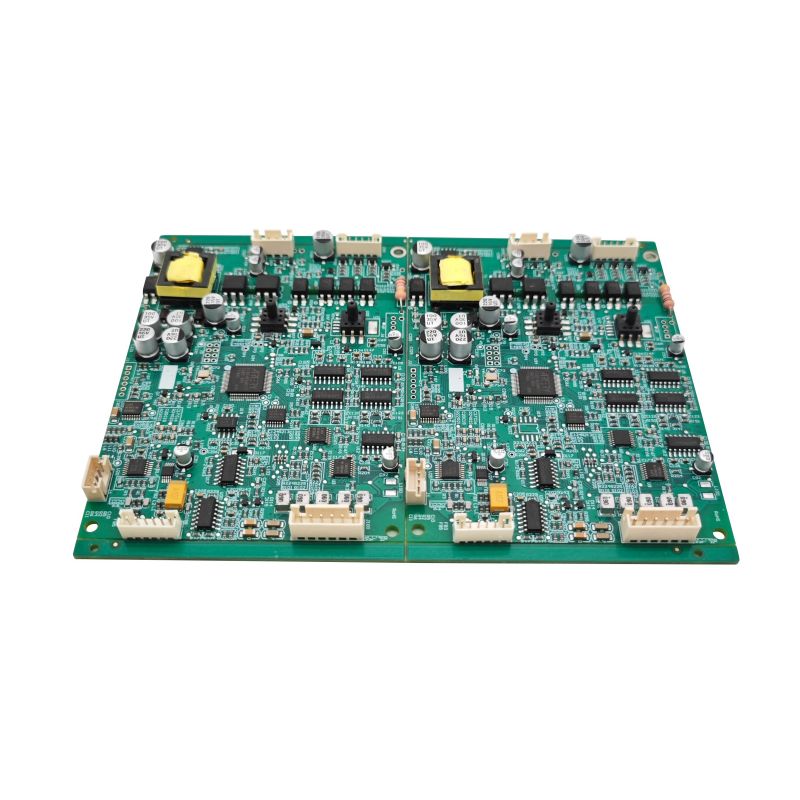

Tööstuslike robotite PCBA oksüdatsiooniprobleem

Tööstuslik robot PCBA kasutab sageli MOSFETide, väravadraiverite ja toitehalduse IC-de all suuri termopatju (paljastatud vask). Need padjad oksüdeeruvad kiiresti õhu tagasivoolul, vältides jootematerjali täielikku märgumist. Tulemuseks on tühimikud, mis hoiavad kinni soojuse ja põhjustavad väljatõrkeid pärast 1000+ töötundi.

Kus lämmastiku tagasivool annab selge väärtuse

Mitte iga tööstusrobot PCBA ei saa võrdselt kasu. Lämmastik on konkreetsete stsenaariumide korral mõttekas.

Suured vasest alad ja rasked komponendid

Tahvli funktsioonAir Reflow Risk Lämmastiku eelis10 × 10 mm termopadi> 30% tühimikke, kuumad kohad < 8% tühimikud, ühtlane 20+ kihiline plaat (paks)Ebaühtlane kuumenemine kihtide vahelParem soojusülekanne läbi niisutamiseSuured pistikud (40+ tihvti)Padjapea defektid 100% mootorite moodustumise ajalOxIGidid) leotagePuhasta pinnad

Reaalse maailma andmed: Kuueteljelises robotkontrolleri PCBA-s, millel on 12 võimsusega MOSFET-i ühel plaadil, vähendas lämmastiku tagasivool väljatagastusi 24 kuu jooksul 3,2%-lt 0,4%-le. Esmane rikkerežiim – ülekuumenemist põhjustavad termopadja tühimikud – langes 87%.

Madalpinge, kõrge voolu jäljed

Tööstuslik robot-PCBA servoajamite jaoks kannab sisemistel kihtidel voolu 30–80 A. Voolutundlike takistite (0,5 mΩ, pakett 2512) all olevad tühimikud tekitavad takistuse kõikumist, mis rikub pöördemomendi näitu.

Voolusensori komponentÕhu tagasivoolu variatsioonLämmastiku tagasivoolu variatsioon4-klemmi šunt (2512)±8% tühjenemise tõttu±1,5%Sense takisti temperatuuri tõus15°C5°CCalibreerimise triiv pärast 500 tsüklit12%2%

Kui lämmastiku tagasivool pole vajalik

Lämmastik lisab kulusid (ahju modifitseerimine + gaasikulu = 0,08–0,12 dollarit PCBA kohta). Ärge kasutage seda nendel juhtudel.

Väikesed madala termilise massiga lauad

Stsenaarium Lämmastikku pole vaja Ühepoolne, < 50 komponenti Õhu tagasivool tekitab < 8% tühimikkeKõik väikesed pakendid (0402, QFN 3×3)Piiravabad SAC305 ilma tundlike osadeta.

Kõrge aktiivsusega voogu kasutavad lauad

Mõned mittepuhtad räbustid (nt Senju M705-GRN360-K2-V) sisaldavad aktivaatoreid, mis töötavad tõhusalt õhus kuni 240°C. Lämmastik ei lisa mõõdetavat kasu. Kontrollige hapnikutundlikkuse andmelehte.

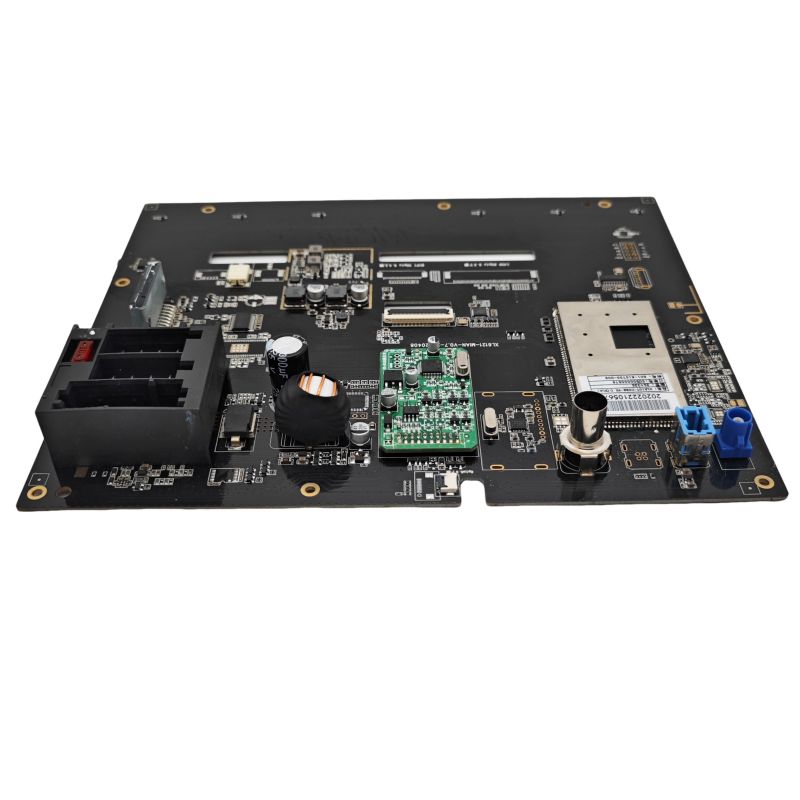

Tööstusrobotite PCBA rakendusparameetrid

Kui otsustate kasutada lämmastikku, rakendage neid konkreetseid sätteid.

Ahju profiil lämmastiku all

TsoonTemperatuurAegO₂ SihtEelsoojendus150--180°C60--90 s< 5000 ppmLeotus180--210°C60--90 s< 2000 ppmTaasvoolu tipp (SAC305)240--250°C30--60 ppmJahutus-5°C/sek ramp ---Ei nõua

Kriitiline: Hoidke O₂ alla 1000 ppm tagasivoolu tipu ajal. Üle 1500 ppm kasu kaob – tühimikud naasevad õhu tagasivoolu tasemele.

Lämmastiku voolukiirus ja puhtus

Parameeter SoovitusPuhtus vähemalt 99,9% (aste 3,0) Kastepunkt -40 °C või madalam Voolukiirus 15–25 m³/tunnis (tavaline 6-tsooniline ahi)

Kulude prognoos: Tüüpilise 100 × 150 mm suuruste tööstusrobotite PCBA puhul lisab lämmastik 0,10 dollarit plaadi kohta 10 000 mahu juures. 100 000 mahu juures langeb hind 0,04 dollarile plaadi kohta.

Testimine lämmastiku kasulikkuse kinnitamiseks

Enne oma tööstusroboti PCBA lämmastiku kasutamist tehke need kaks testi.

Tühistamise võrdlus (röntgenikiirgus)

1. Valage 20 plaati uuesti õhus, 20 plaati lämmastikus

2. Röntgeni iga plaat 0° ja 45° kaldega

3. Mõõtke tühja ala suurima termopadja (nt mootori draiveri IC) all.

4. Lämmastiku põhjendatuse läbimise kriteerium: tühimiku vähendamine > 50% võrreldes õhuga

Ristlõike ja nihkekatse

TestAiri tagasivoolu tulemus Lämmastiku sihtmärkIMC paksus (intermetalliline)1--3 µm ebaühtlane2--4 µm ühtlane Tühja läbimõõt> 200 µm tavaline< 100 µm harv Kuuli nihketugevus (0,5 mm BGA)800--1000 gf1100 g--13

KKK – tavalised küsimused tööstusrobotite PCBA lämmastiku tagasivoolu kohta

K1: Kas lämmastiku tagasivool parandab vibratsiooniga kokkupuutuva tööstusroboti PCBA jooteühenduse töökindlust?

V:Jah, kuid ainult konkreetsete rikkemehhanismide jaoks. Tööstusrobotid kogevad servomootorite ja käigukastide vibratsiooni 5–50 grms. Lämmastikuga paranevad kaks vibratsiooniga seotud riket:

Kirkendalli tühjendamine-- Õhu tagasivoolu korral on vase-tina intermetalliline (IMC) kasv ebaregulaarne, tekitades liideses mikroskoopilisi tühimikke. Vibratsiooni mõjul need tühimikud ühinevad ja pragunevad 5000–10 000 tunni pärast. Lämmastiku tagasivool tekitab ühtlase IMC (Cu₆Sn5 kihi) ilma tühimiketa. Vibratsioonitestid (20 grms, 10–2000 Hz, 100 tundi) näitavad, et lämmastikühendused püsivad 3 korda kauem.

Jooteväsimus raskete komponentide läheduses-- Tööstusliku roboti PCBA suured trafod (15 × 15 mm) kogevad erinevat soojuspaisumist roboti soojenemise ajal (25 °C kuni 85 °C). Õhu tagasivoolul koonduvad tühimikud komponentide nurkade alla, kus pinge on suurim. Need tühimikud toimivad pragude tekkekohtadena. Lämmastikuga jaotavad tühimikuvabad liigendid pinget ühtlaselt.

Kvantitatiivne paranemine-- Kiirendatud eluea testimine (soojusšokk -40°C kuni +125°C, 1000 tsüklit + samaaegne vibratsioon) näitab:

- Õhu tagasivooluühendused: 12% mõranenud või ebaõnnestunud

- Lämmastiku tagasivoolu vuugid: 1,5% pragunenud

Siiski, ei paranda lämmastik halvasti kujundatud padja geomeetriat ega valesid šablooniavasid. Alati optimeerige need kõigepealt ja seejärel lisage lämmastikku.

Q2: Milline tühimike protsent on tööstusroboti PCBA jõuastmete jaoks vastuvõetav ja kas lämmastik suudab seda saavutada?

V:Tööstusliku roboti PCBA võimsusastmete (mootorajamid, IGBT-d, MOSFET-id) puhul sõltub vastuvõetav tühjendamine soojuskoormusest. On kolm taset:

1. tase – suur võimsus (pidev > 20A FET-i kohta)
Aktsepteeritav tühikuala: < 5%. Üksiku tühimiku läbimõõt: < 0,2 mm. See on saavutatav ainult lämmastiku tagasivooluga (1000 ppm O₂) pluss vaakumvooluga (valikuline). Ilma lämmastikuta on tüüpilised tühimikud 15–25%.

2. tase – keskmine võimsus (10–20 A tipp, vahelduv)
Aktsepteeritav tühikuala: < 10%. Ükski tühimik ei ületa 0,5 mm. Lämmastiku tagasivool saavutab järjekindlalt 5–8% tühimike. Õhu tagasivool tekitab 12–18% – sageli marginaalne, kuid möödub, kui termiline simulatsioon seda võimaldab.

3. tase – madal võimsus (< 5A, signaali IC-d)
Aktsepteeritav tühikuala: < 25%. Tühikestel on minimaalne termiline mõju. Lämmastik pole vajalik. Õhu tagasivoolust piisab.

Kas lämmastik võib saavutada 1. taseme ilma vaakumita?Ei – ainult lämmastik saavutab kinnijäänud vogaaside tõttu minimaalselt 5–8% tühimike. Alla 5% tühimike puhul (oluline SiC MOSFET-i või GaN-seadmete jaoks) on vaja vaakum-tagasivoolu (eemaldab gaasid pärast jootesulamist). Lämmastik + vaakum saavutab 1--3% tühimike.

Tööstusrobot PCBA katseprotokoll: Mõõtke tühimikud 10 tahvlil. Kui keskmine > 15%, lisage lämmastikku. Kui keskmine 8–15% ja võimsuse hajumine < 2W komponendi kohta, on õhk vastuvõetav. Kui nõutav on < 8%, määrake lämmastiku ja šablooni optimeerimine (lämmastiku voolu vabastamiseks termopadja kaudu).

K3: Kas ma saan oma olemasoleva õhu tagasivooluahju muuta lämmastikuks tööstusliku roboti PCBA tootmiseks?

V:Jah, kuid kolme mittekaubeldava muudatusega. Paljud tootjad proovivad osalist teisendust ja ebaõnnestuvad.

1. muudatus – ahju tihendamine
Õhuvooluga ahjudel on sisse-/väljapääsukardinate juures ja tsoonide vahel vahed. Lämmastiku puhtus nõuab hapniku sissepääsu < 50 l/min. Installige:

- Kahekihilised magnetkardinad (asendab lihtsaid kette)

- Ülerõhu reguleerimine (1--2 mm H₂O ahju sees)

- Tihendage kõik juurdepääsupaneelid kõrge temperatuuriga silikoontihenditega

Ilma tihendamiseta tarbite 3–5 korda rohkem lämmastikku (maksab 0,30–0,50 dollarit plaadi kohta) ja endiselt on tipptasemel 5000 ppm O₂ – hullem kui korralikult häälestatud õhkahjus.

2. muudatus – hapnikuseiresüsteem
Paigaldage kaks tsirkooniumoksiidi O₂ andurit: üks eelsoojendustsooni, teine tagasivoolu tipu tsooni. Andureid tuleb kalibreerida kord kuus. Paljud tööstusrobotite PCBA tootjad jätavad kalibreerimise vahele ja mõtlevad siis, miks tühjendatakse tagasi.

3. modifikatsioon – konveier ja määrimine
Tavalised ahjukonveieri määrdeained aurustuvad lämmastikus (hapniku puudumine muudab lagunemistemperatuuri). Kasutage perfluoropolüeeter (PFPE) määret. Kesteri või Klüberi kaubamärgid. Tavaline määrdeaine saastab plaadi ja tekitab jootekuule.

Konversioonikulu ja ajaskaala:

- Varustus: 8000–15 000 dollarit (tihendid, kardinad, andurid, vooluregulaatorid)

- Paigaldamine: 2 päeva seisakuid

- Lämmastikuvarustus: vedelikupaak või PSA generaator (300–500 dollarit kuus)

- Tööstusroboti PCBA maht > 50 000 aastas tasuvusaeg: 6--8 kuud (alates vähendatud ümbertöötlemisest ja põllult tagastamisest)

Ära teisendakui teie aastane maht on alla 20 000 tahvli. Kasutage selle asemel lepingulist tootjat, kellel on juba lämmastiku tagasivool.

Otsustusmaatriks – kas peaksite kasutama lämmastikku?

FactorAir Reflow SufficientNitrogen Soovitatav Termopadjad > 25 mm² Ei Jah Katmata vasest aluspinnaga komponendid (QFN, DFN) Ei Jah BGA samm < 0,8 mm Ei Jah Roboti PCBA töötemperatuur > 60 °C keskkond Ei Jah Välja töökindluse eesmärk < 0,5% tõrkega AC0 aastas. mittepuhastav voogMõnikord Suurte tahvlite jaoks Maht < 10 000 tahvlit aastas Jah Ei (kulutamatu)

Lõplik soovitus

Lämmastiku tagasivool on selgelt loogiline tööstusrobot PCBA jaoks, mis sisaldab:

- Suured termopadjad (> 25 mm²)

- BGA-d või QFN-id koos katmata stantsipatjadega

- Iga võimsusaste, mis hajutab > 5 W komponendi kohta

- Töökindluse nõue < 1% väljatõrge 5 aasta jooksul

Lämmastik ei ole mõttekas lihtsate väikese võimsusega tööstusrobotite PCBA (anduriliidesed, I/O-plaadid), millel on väikesed komponendid ja ilma termiliste väljakutseteta.

Praktilised nõuanded: Käivitage 100 tahvli proovikatse lämmastikuga. Röntgeni tühjenemine. Võrrelge oma praeguste õhu tagasivoolu tulemustega. Kui tühimik väheneb rohkem kui 50%, kasutage lämmastikku. Kui vähenemine on alla 30%, on teie voo või šabloonkujundus tõeline probleem – parandage need kõigepealt.
