Kuidas valida temperatuurikontrolleri PCBA tehas – tehniline ostja juhend

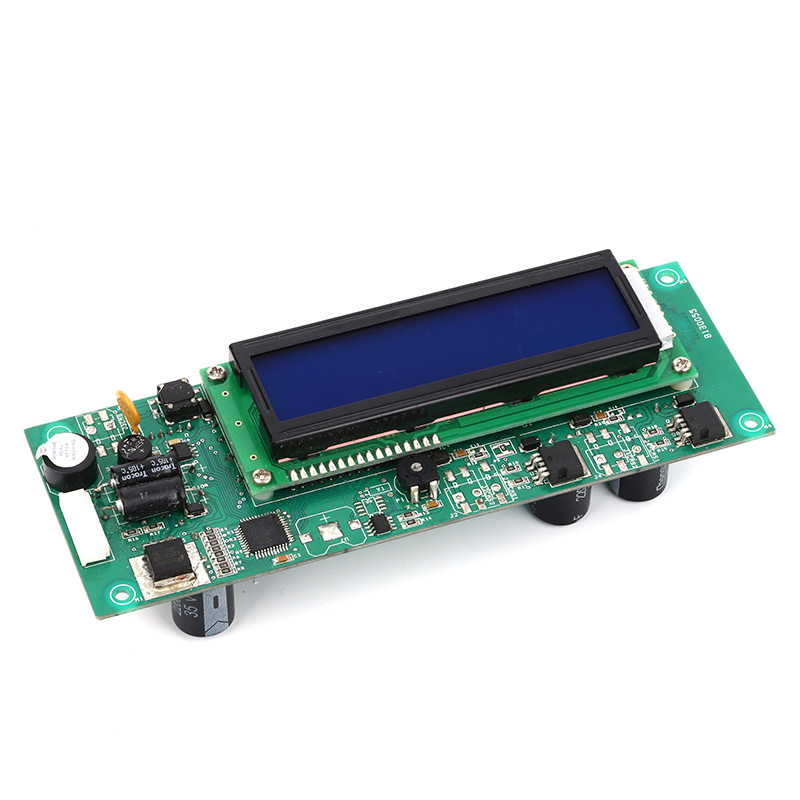

Miks tehas on olulisem kui disain
Suurepäranetemperatuuri regulaator PCBApaberil kujundamine ebaõnnestub, kui kokkupanemisel tekivad külmjoodetised, komponentide vale paigutus või halb soojusjuhtimine. Tehas kontrollib:
- Jootepasta kvaliteet ja reflow profiil
- ESD kaitse kokkupaneku ajal
- Komponentide hankimise jälgitavus
- Elektrikatse katvus (ICT, FCT)
- Põlemis- ja keskkonnastressi sõeluuring
Valige halvasti ja väljatõrgete määr võib hüpata 0,2%-lt 5%-le või kõrgemale.

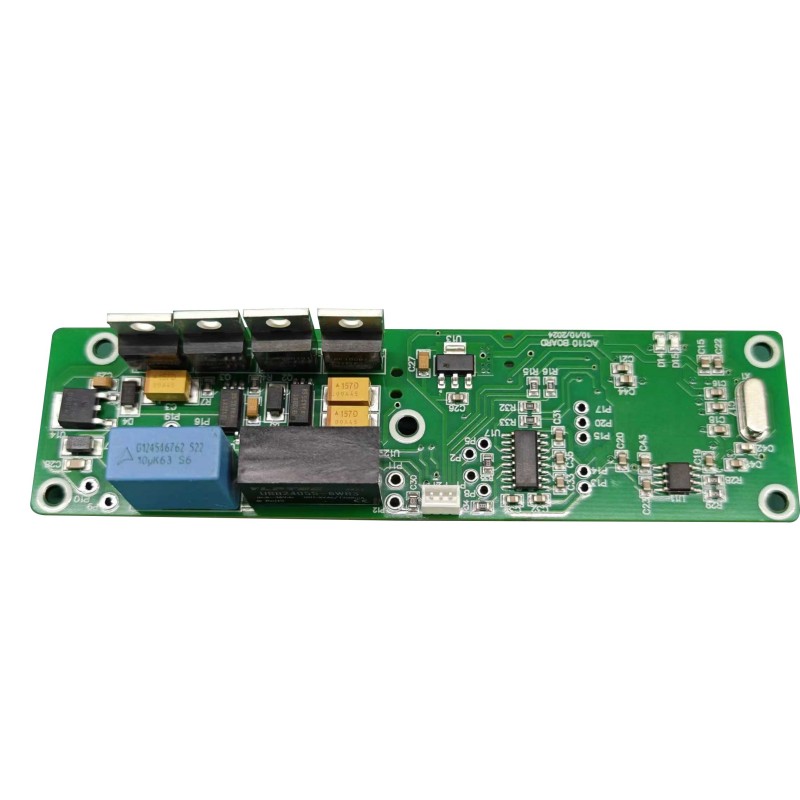

8 temperatuurikontrolleri PCBA tehaste kriitilist hindamiskriteeriumi
1. Sertifikaadid ja auditid
Sertifikaat Miks see on olulineISO 9001:2025Põhiline kvaliteedijuhtimissüsteemIATF 16949Nõutav autode termoregulaatorite jaoksISO 13485Meditsiiniseadmete temperatuurikontroll PCBAIPC-A-610 Klass 2 või 3 Elektroonikasõlmede vastuvõetavusUL / CESLõpptoodete ohutusvastavus
Punane lipp:Tehas väidab, et "ühildub ISO-ga", kuid ei saa näidata kehtivat sertifikaati.
2. Ettevõttesisesed testimisvõimalused
Tõsinetemperatuuri regulaator PCBAtehas ei telli testimist väljast. Otsige:
- AOI (automaatne optiline kontroll)-- 100% tahvlitest
- IKT (ahelasisene test)-- Kontrollib takisteid, korke, lühikesi
- FCT (funktsionaalse vooluringi test)-- Simuleerib anduri sisendit, kontrollib relee/SSR väljundit
- Sissepõletavad ahjud-- 48 tundi 50°C juures koormustsükliga
- Röntgenülevaatus-- BGA või peidetud jooteühenduste jaoks
3. Komponentide hankimine ja jälgitavus
Küsige kirjalikke eeskirju:
- Ainult volitatud edasimüüjad(DigiKey, Mouser, Arrow või kohalikud ekvivalendid)
- Partii jälgitavus-- Iga PCBA seerianumber, mis on seotud komponentide kuupäevakoodidega
- Võltsimise tuvastamine-- Visuaalne kontroll, röntgenikiirgus ja elektriline valideerimine
Ilma jälgitavuseta võib üks võltskondensaator rikkuda kogu tootmistsükli.
4. Tehniline tugi ja DFM-i ülevaade
Tehas peaks andma aDesign for Manufacturing (DFM)teatage enne tsiteerimist. See hõlmab järgmist:
- Jootemask ja siiditrükis selgus
- Komponentide vahekaugus automaatseks paigutuseks
- Termiline reljeef jõujälgedel
- FCT-seadmete katsepunkti juurdepääs
Meie standard:NPI-s (uue toote tutvustus) on vähemalt kolm DFM-iteratsiooni.
5. Prototüüp mahutootmise teeks
FaasKogusTüüpiline teostusaeg Tehnilised näidised5--20 tk 5--7 päeva Piloottöö50--200 tk10--12 päevaVäiksemahuline tootmine500--2000 tk 15--20 päevaSuur maht (kuus)5000+30 päeva 25--
Vältige tehaseid, mis ei saa prototüüpe toota ilma suuri NRE-tasusid võtmata.
6. Termorattasõit ja keskkonnastressi testimine
Sesttemperatuuri regulaator PCBAkasutatakse külmutusseadmetes, ahjudes või välisseadmetes, veenduge, et tehases on:
- Temperatuurikamber(-40 °C kuni +125 °C)
- Niiskuse kamber(0–95% suhteline niiskus)
- Termošoki võime(õhk-õhk, ülekanne 10 s)
Taotlege varasemate sarnaste toodete testiaruandeid.
7. Suhtlemine ja läbipaistvus
Tsiteerimise etapis esitage kolm küsimust:
1. "Milline on teie tüüpiline kahepoolse SMT tulumäär?" (Hea vastus: >98,5%)
2. "Kas ma saan näha eelmise kliendi DFM-i aruande näidist?"
3. "Kes tegeleb klientide kvaliteedikaebustega – ja milline on teie 8D-aruande protsess?"
Aeglased või ebamäärased vastused viitavad tulevastele probleemidele.
8. Asukoht ja logistika
- Kohalik vs offshore:Kodused tehased lihtsustavad suhtlust, kuid maksavad 30–50% rohkem. Offshore nõuab selgeid kvaliteedikontrolli lepinguid.
- Saadetis vs võtmed kätte:Võtmed kätte (tehas ostab komponendid) säästab hankekulusid. Saadetis (tarned osi) annab teile kontrolli komponentide kaubamärkide üle.
Missioonikriitilisteletemperatuuri regulaator PCBA, soovitame võtmed kätte koos kinnitatud hankijate nimekirjaga (AVL), mis on lepingusse allkirjastatud.
Tehnilised parameetrid, mida hinnapakkumiste küsimisel jagada
Täpse hinnapakkumise saamiseks esitage see tabel igale kandidaattehasele:
ParameeterTeie nõue (näide) PCB suurus 120 x 90 mm, 1,6 mm FR-4Kihtide arv2- või 4-kihiline SMT komponentide arv ~85 (kaasa arvatud 0603 passiivsed)Läbiava komponendid4 (kruviklemmid, relee)Vajalikud katsepunktid12 (koostismaht10,A0aastased ühikud10) akrüül, mõlemad pooled Kasutuskeskkond -20°C kuni +75°C, 90% suhteline õhuniiskus

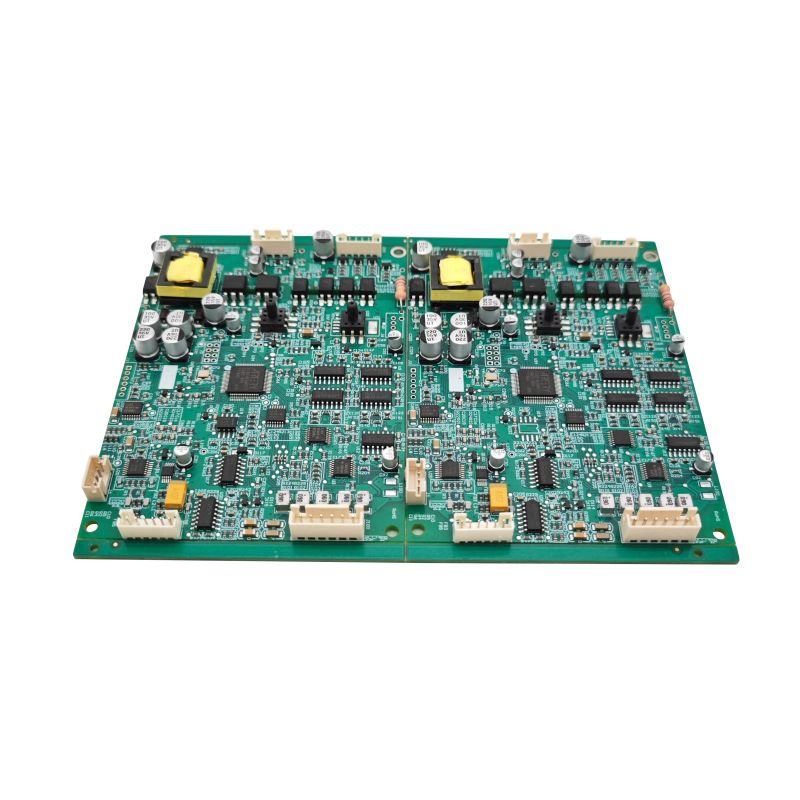

Temperatuurikontrolleri PCBA – tehasevaliku KKK
KKK 1 – Mis on mõistlik hind temperatuuriregulaatori PCBA jaoks (ainult koost, ilma korpuseta)?
Vastus:Tavalise 2-kihilise jaokstemperatuuri regulaator PCBA60–100 SMD komponendiga (sealhulgas mikrokontroller, relee ja klemmliistud) jaguneb koostu hind järgmiselt:
- Prototüüp (1--10 tk):25–60 dollarit tahvli kohta (sisaldab šablooni ja seadistust)
- Väike partii (100--500 tk):8–15 dollarit laua kohta
- Keskmine maht (1000–5000 tk):4,50–7,00 dollarit laua kohta
- Suur maht (10 000+ tk):2,80–4,50 dollarit tahvli kohta
Need hinnad eeldavad võtmed kätte komplekteerimist (kõik passiivsed komponendid hangivad tehasest). Lisage 100% ICT + FCT testimiseks 1,50–3,00 dollarit tahvli kohta. Konformse katte jaoks lisage 2,00 dollarit plaadi kohta. Kõik nendest vahemikest oluliselt madalamad hinnapakkumised kasutavad tõenäoliselt mitteoriginaalseid komponente või jätavad elektrilised testid vahele.
KKK 2 – kuidas kontrollida tehase tegelikku kvaliteeditaset enne suure tellimuse esitamist?
Vastus:Kasutage reeglit "3-40-400" enne atemperatuuri regulaator PCBAtehas:
- 3 näidist:Käivitage oma funktsionaalne test kolmel tehnilisel näidisplaadil. Mõõtke temperatuuri näidu täpsust (±0,5°C?) ja relee lülitumise ajastust.
- 40 ühikut (pilootsõit):Tellige 40 kokkupandud PCBA-d. Tehke kiirendatud termotsükkel (10 tsüklit vahemikus -20 °C kuni +70 °C). Mõõtke rikete määr – vastuvõetav on ≤ 2 plaadi riket (5%).
- 400 ühikut (esimene tootmispartii):Pärast piloodi läbimist tellige 400 ühikut. Kasutage statistilist valimit (AQL 0,65 suuremate defektide korral, 1,5 väiksemate defektide korral). Kontrollige igal 20. plaadil suurendusega jooteühenduse kvaliteeti.
Tehas, mis keeldub 40 ühiku tasulisest pilootsõidust, varjab protsessi ebajärjekindlust. Kõnni minema.
KKK 3 – millist garantiid ja vastutust peaks temperatuuriregulaatori PCBA tehas pakkuma?
Vastus:Professionaalnetemperatuuri regulaator PCBAtehased pakuvad:
- 1-aastane tööde garantii-- katab jooteühenduse rikked, ülestõstetud padjad, komponentide vale paigutuse.
- 90-päevane komponentide garantii-- kui nad hankisid osad, vahetavad nad välja kõik DOA (saabumisel surnud) plaadid komponentide defektide tõttu. 90 päeva pärast järgib komponentide garantii algse tootja poliitikat (sageli 1--3 aastat).
- Vastutuse piirmäär-- tüüplepingud piiravad vastutust PCBA arve väärtusega. Missioonikriitiliste rakenduste (meditsiiniline elutoetus, lennukid) puhul pidage läbi eraldi kõrgema vastutusega kvaliteedileping.
Hankige garantiitingimused alati kirjalikultennetagatisraha paigutamine. Tuntud tehased lisavad oma eelarvele kvaliteedijaotise. Vältige tehast, mis ütleb "kokkupandud plaatidele garantii puudub" – see on kohene diskvalifitseerimine.
Punased lipud, mida kohe vältida
| Punane Lipp | Miks Ohtlik |
|---|---|
| "Me ei vaja teie Gerberi faile" | DFM-i ei saa teostada – suur koostevigade oht |
| "Testimine on lisatasu" | Tähistab ettevõttesisese FCT-võime puudumist |
| "Kasutame samaväärseid osi" (ilma kaubamärgi kinnituseta) | Tõenäoliselt on võltsitud või nõuetele mittevastavad komponendid |
| "Minimaalne tellimus 5000 tk prototüübi jaoks" | Ei taha toetada NPI-d – kehv insenerikultuur |
| Defektsete sõlmede tagastuspoliitika puudub | Viskab kõik riskid teie kanda |
Lõplik soovitus – 5-astmeline valiku töövoog
1. Valikunimekiri 3--5 tehastkasutades ülaltoodud sertifitseerimis- ja testimisvõime filtreid.
2. Saada sama tehniliste andmete pakett(Gerberid, BOM, koostejoonis) kõigile.
3. Võrrelge DFM-i aruandeid-- see tehas, kes leiab rohkem probleeme, on kõige põhjalikum.
4. Telli 10 prototüüpi kahelt parimalt kandidaadilt-- testige neid oma süsteemis kõrvuti.
5. Käivitage võitjalt 40-ühikuline pilootenne aastase mahuga sidumist.
A temperatuuri regulaator PCBAtehas, mis selle protsessi läbib, tagab ühtlase kvaliteedi aastate, mitte kuude jooksul.
Kõigile selle juhendi kriteeriumidele vastavate eelkontrollitud tehaste loendi saamiseks võtke ühendust oma aastase mahu ja tahvli sihthinnaga. Sobiva soovituse saamiseks lisage anduri tüüp (NTC/PT100/termopaar).
