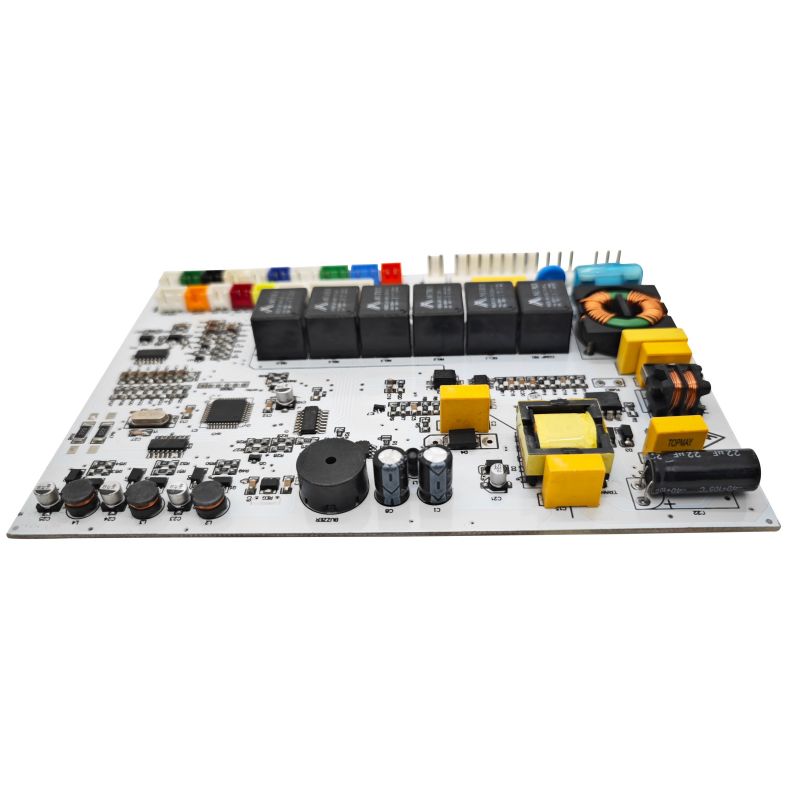

Kalapüügi sonarisüsteem (kalaleidja) on meretuvastusseadmete elektrooniline põhikomponent, mida kasutatakse laialdaselt harrastuskalapüügil, kutselisel kalapüügil ja allveeuuringutel. Professionaalse PCBA tootmisteenuse pakkujana pakume ühtseid lahendusi projekteerimisest kuni valmistoote kokkupanemiseni, tagades usaldusväärse töö karmis merekeskkonnas, mida iseloomustavad soolapihustused, kõrge õhuniiskus ja äärmuslikud temperatuurikõikumised.

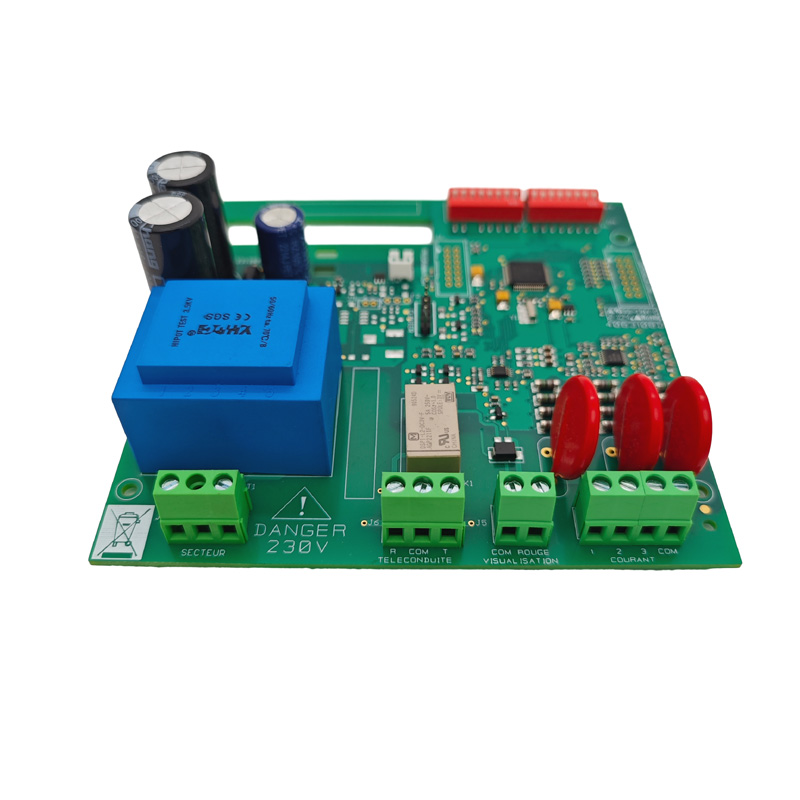

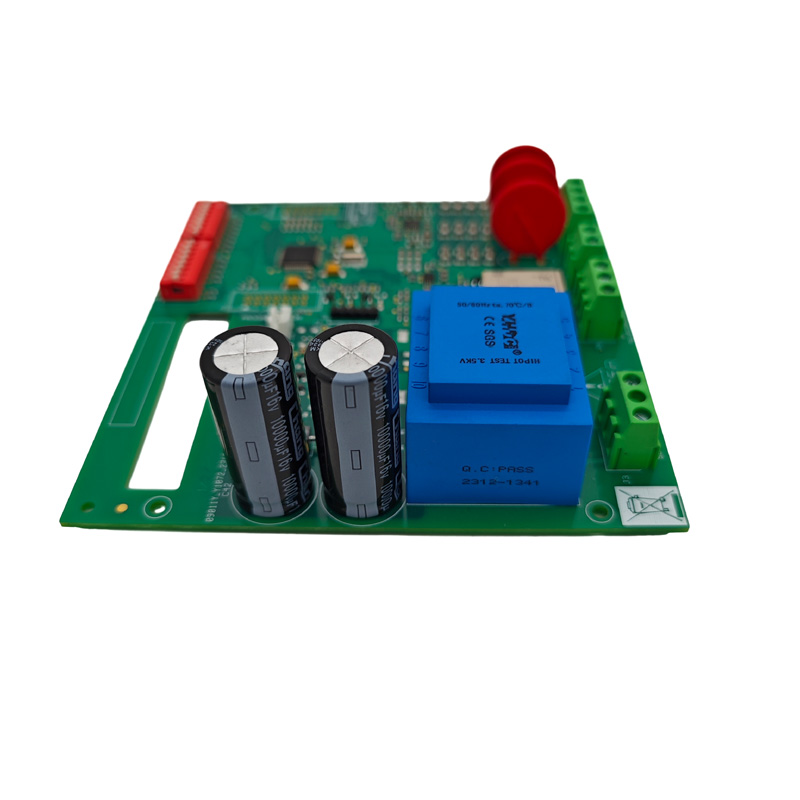

Sonarisüsteem koosneb kahest elektroonilisest komplektist, millest igaühel on selgelt erinevad PCBA nõuded:
Sonari signaalitöötlus – tagasikajade teisendamine digitaalpiltideks
GPS-navigatsiooni integreerimine – asukohaandmete kombineerimine sonari näitudega
Ekraani juhtimine – LCD või puutetundliku ekraani väljundi juhtimine
Kasutajaliidese interaktsioon – lugemisnupu või puutesisendid
Kajavastuvõtt – nõrkade tagastussignaalide võimendamine ja konditsioneerimine (mikrovoltide vahemik)
Edastamise/vastuvõtmise ümberlülitamine – kiire ümberlülitamine edastus- ja vastuvõturežiimide vahel
Impedantsi sobitamine – kaabli ja anduri omaduste sobitamine
Kaasaegne tootmistrend: tipptasemel kalapüügiandurid kasutavad nüüd SMT-tehnoloogiat, kus valimis- ja asetamismasinad paigaldavad piesoelektrilised elemendid otse PCBA-le, asendades keraamiliste kristallide käsitsi positsioneerimise, et parandada täpsust ja vähendada kulusid.
| Parameeter | Madal vesi (0-200 jalga) | Süvavesi (200–1000++) |
|---|---|---|
| Tüüpiline sagedus | 200 kHz | 50 kHz või 38 kHz |
| Lainepikkus/eraldusvõime | Lühem = suurem detail | Pikem = suurem läbitungimissügavus |
| Edasta võimsust | 1 kW | 4 kW (kaubanduslik klass) |
| Edastuspinge | ±40V kuni ±60V | ±80V kuni ±100V |
Üks sagedus, üks kiir: 38 kHz, 50 kHz, 200 kHz @ 1 kW
Kahe sagedusega, üks kiir: 38/200 kHz või 50/200 kHz (tavaline kalapüügil)
Suur võimsus: 4 kW süvavee kaubanduslik konfiguratsioon
| Parameeter | Ekraan/protsessor | Anduri koost |
|---|---|---|
| Tahvli materjal | FR4 (standardne) | Kõrge Tg FR4 või paindlik PCB |
| Kihtide arv | 4-8 kihti | 2-4 kihti |
| Vase kaal | 1–2 untsi (signaal), 2 untsi (võimsus) | minimaalselt 2 untsi (suure voolu impulsid) |
| Pinna viimistlus | ENIG või OSP | ENIG (korrosioonikindlus) |
| Töötemperatuur | -20°C kuni +70°C | -40°C kuni +85°C |
| Konformaalne kate | Soovitatav | Kohustuslik (merekeskkond) |
Sonari sagedused on vahemikus 50 kHz kuni üle 900 kHz. PCBA paigutus mõjutab otseselt tuvastamise ulatust ja täpsust:
Impedantsiga juhitavad jäljed: 50Ω või 75Ω tüüpiline andurikaablitele
Sobitatud jälje pikkused: faasmaatriksi muundurite puhul peavad kõik elemendijäljed olema ühesuguse elektrilise pikkusega
Kaitserõngad: ümbritsevad tundlikud analoogsisendid maandatud jälgedega, et vältida müra
Eraldi analoog-/digitaalmaandus: ühendage ühest tähepunktist toitesisendi lähedal
Merekeskkond puutub PCBA-d kokku soolapihustuse, kondensatsiooni ja otsese sukeldumisega. Konformne kate ei ole läbiräägitav:
| Katte tüüp | Parim jaoks | Plussid | Miinused |
|---|---|---|---|
| Akrüül (AR) | Üldine merekasutus | Lihtne peale kanda, ümber töödeldav | Mõõdukas keemiline vastupidavus |
| Silikoon (SR) | Äärmuslikud temperatuurikõikumised | Paindlik, lai temperatuurivahemik (-55°C kuni +200°C) | Raske eemaldada |
| uretaan (UR) | Pikaajaline sukeldumine merevees | Suurepärane vastupidavus kemikaalidele/sooladele | Raske ümber töötada |
IP reitingu eesmärgid:
Kuvaplokk: IP65 miinimum (tolmukindel, veepihustuskindel)
Anduri koost: Minimaalne IP68 (sukeldumiskindel kuni 1 m+)
Sonari muundur ei saa samaaegselt edastada ja vastu võtta. PCBA peab sisaldama T/R-lülitit, mis kaitseb tundlikku madala müraga võimendit (LNA) kõrgepinge edastusimpulsi eest:
Kolmekihiline kaitse: Hakkimisahel + pingeklamber + jadatakistus
Reaktsiooniaeg: <10 μs (1 jala sügavus madalas vees = 2 μs edasi-tagasi)
Vastuvõtja kaitsetase: talub ±100 V tippe ±5 V sisendil
Tõstab MCU loogikataseme signaali (5 V) anduri käitamiseks vajaliku pingeni:
| Lava | Sisend | Väljund | Kasu |
|---|---|---|---|
| Ostsillaator | MCU päästiku impulss | 200 kHz, 500 μs katkestus 5 V juures | N/A |
| MOSFET-draiver | 5V loogika | 12V väravaajam | ~2x |
| Toite-MOSFETid | 12V lülitus | ±40V kuni ±60V siinuslaine (H-sild) | ~8x |
Tagasikaja on äärmiselt nõrk (millivolti või mikrovolti). Vastuvõtjakett nõuab suurt võimendust madala müratasemega:
| Lava | Funktsioon | Tüüpiline kasum |
|---|---|---|
| Chopper (T/R kaitse) | Ühendus katkeb edastamise ajal | N/A (läbipääs) |
| Madala müraga võimendi (LNA) | Esimese astme võimendus (madalaim müratase) | 20-40 dB |
| Bandpass filter | Eemaldab ribavälise müra (200 kHz ± 10 kHz) | -3 dB väljalülitusel |
| Sekundaarne võimendi | Toob signaali ADC vahemikku | 20-40 dB |
| Peak detektor | Teisendab RF-ümbriku vahemiku määramiseks alalisvooluks | N/A |
Loob ühest 12 V laevaaku sisendist mitu puhast pingerööpast:
| Raudtee | Praegune | Ripple tolerants | Kasutatud jaoks |
|---|---|---|---|
| 5V | 500mA-2A | <50mV | MCU, loogika, ekraan |
| 3,3 V | 100mA-500mA | <30mV | DSP, ADC, täppisanaloog |
| ±12V kuni ±15V | 100mA-500mA | <100mV | Op-amps, LNA |
| ±40V kuni ±100V | 1A-5A (impulss) | N/A | Võimsusvõimendi (ainult saatja) |
Soovitus: kasutage digitaal- ja analoogsiinide jaoks eraldi lülitusregulaatoreid. Kasutage LDO-sid pärast muundurite vahetamist, et saada vastuvõtjaketti kõige puhtam võimsus.
| Reegel | Põhipunktid |
|---|---|
| Eraldage HV ja LV sektsioonid | Asetage võimsusvõimendi ühte serva, vastuvõtuahelad vastasserva; minimaalne roomamiskaugus 3mm ±100V ja 5V jälgede vahel |
| Valvetundlikud analoogsisendid | Surround LNA sisendjälg koos maandatud vase valamisega; lisage maandatud läbipääsud iga 5 mm järel; hoidke sisestusjälg võimalikult lühikesena |
| Õmble maapinnad Viasidega | 0,3 mm läbiviigud 5 mm vahega, mis ühendavad ülemist ja alumist maapinda; vähendab maandustakistust ja takistab maapinna põrgatust |
| Mahutavus peaaegu võimsusamp | Asetage võimsusvõimendi toite sisendisse 1000 μF kuni 4700 μF madala ESR-i kondensaator; hoiab ära pinge kokkuvarisemise edastuse ajal |
| Power Stage'i soojusjuhtimine | Kasutage jõujälgede jaoks 2–3 untsi vaske; lisage vähemalt 9 termilist läbiviiku MOSFET-i plaadi kohta |
| Komponendi tüüp | Soovitatav | Vältida | Põhjus |
|---|---|---|---|
| PCB alus | Kõrge Tg FR4 (Tg≥170°C) või PTFE | Standardne FR4 (Tg 130 °C) | Suure võimsusega ja meretemperatuuri kõikumised |
| Pinna viimistlus | ENIG (kuldne) | HASL | Korrosioonikindlus |
| Jootemask | LPI UV-fluorestsentsmärgisega | Standardne matt | Katte katvuse kontroll |
| Konformaalne kate | Akrüül või silikoon | Mitte ühtegi | Merevee kaitse |
| Ühendused | Suletud (IP67+) | Sulgemata päised | Niiskuse sissepääs |
| Testi üksus | meetod | Läbimise/ebaõnnestumise kriteeriumid |
|---|---|---|
| Ringisisene test (IKT) | Automaatne sondi kinnitus | Kõik komponendid olemas, õiged väärtused |
| T/R lülitustest | Rakendage edastusimpulss, mõõtke LNA väljund | LNA väljund <100mV edastuse ajal |
| Vastuvõtja müra põrand | Lõpetage sisend 50Ω-ga, mõõtke ADC näit | Müra <3 LSB (tüüpiline 10-bitine) |
| Vahemiku täpsus | Testpaak teadaoleva sihtmärgiga 10 jala kõrgusel | Vahemiku viga <3% |
| Niiskuskindlus | 85% suhteline õhuniiskus 48 tundi, toide | Ei korrosiooni ega signaali halvenemist |
| Test | Standardne | Kestus/tsüklid |
|---|---|---|
| Termorattasõit | -20°C kuni +60°C | 50 tsüklit |
| Vibratsioon | Laevamootori vibratsiooniprofiil | 2 tundi telje kohta |
| Soola pihusti | 5% NaCl, 35 °C | 48 tundi |
| Niiskus | 95% suhteline niiskus, 40 °C | 48 tundi |
Q1: jäik FR4 või painduv PCB anduri kokkupanekuks?
Mõlemad on elujõulised; valik mõjutab jõudlust ja töökindlust:
Jäik FR4: parim lihtsate üheelemendiliste andurite, madala sagedusega (50–83 kHz) konstruktsioonide jaoks. Madalam hind, lihtsam valmistamine, kuid ei saa vastata kumerale kerekujule.
Paindlik PCB: parim faasmassiivide, kõrgsageduslike (200 kHz+), kumerate korpuste jaoks. Vastab keerukatele kujunditele, vähendab korpuse suurust, kuid kallim.
Valdkonna suundumus: esmaklassilised kalaleidjad kasutavad nüüd SMT piesoelektriliste elementidega paindlikke PCBA-sid, mis võimaldavad sonarikiire kujundamiseks kõverates või lineaarsetes massiivides täpselt positsioneerida kümneid väikseid muundurielemente.
Q2: Kuidas kaitsta vastuvõtja eelvõimendit kõrgepinge edastusimpulsi eest?
Kasutage kolmekihilist kaitseskeemi:
Chopperi ahel: vastuvõtja sisendiga järjestikku ühendatud MOSFET-id või PIN-dioodid – lülitub edastamise ajal VÄLJA
Pinge kinnitamine: tagumised Schottky või Zeneri dioodid kinnitatakse pingele ±5 V või ±10 V
Jadatakistus: 100Ω kuni 1kΩ takisti T/R-lüliti ja LNA-sisendi vahel piirab voolu tõrke korral
K3: Mis põhjustab katkendlikke sonarisignaale või kummituskaja?
Sageli on jälgitav PCBA konstruktsiooni või montaaži defektidele:
SMT elementide mõranenud jooteühendused → Kasutage painduvat PCB-d, lisage epoksiidist alustäide
Ebapiisav lahtisidestus jõurööbastele → Lisage 1000 μF mahtkondensaator, eraldi 100 μF + 100 nF lahtisidestus LNA-rööpa jaoks
Ribapääsfiltri kehv häälestus → Kasutage 1% tolerantsi komponente, kontrollige võrguanalüsaatoriga
Oleme loonud oma võimalused spetsiaalselt mereelektroonika tootmise ainulaadsete väljakutsete lahendamiseks:
Soolapihustatud korrosioon ja niiskuse sissepääs on merekeskkonnas peamised väljakutsed. Pakume akrüül-, silikoon- ja uretaan-konformaalseid katmisvõimalusi koos selektiivpihustusega (konnektorialade täpne vältimine) ja UV-fluorestseeruva märgistusega, mis hõlbustab kontrollimist – vastab andurite komplektide IP68 kaitsenõuetele.
Tipptasemel kalastusmuundurid kasutavad üha enam paindlikke PCB + SMT piesoelektriliste elementide lahendusi. Toetame paindliku PCB (polüimiid/PET) ja jäiga painduva plaadi tootmist – see võimaldab täpset massiivi positsioneerimist, kumerate korpuste ühilduvust ja väiksemat kogumõõtu.
Alates PCB-de valmistamisest → komponentide hankimisest → SMT/DIP-komplektist → programmeerimisest → funktsionaalsetest testidest → konformsest katmisest → juhtmestiku kokkupanekust → valmistoote kokkupanemisest viiakse kõik protsessid lõpule ettevõttesiseselt, minimeerides mitme tarnija koordineerimise kulud ja kvaliteediriskid.
Varustatud 2 vananemiskatseruumi, 2 kõrge/madala temperatuuriga testimiskambriga ja laia valiku professionaalsete testimisinstrumentidega, saame teostada:
Ringisisene test (IKT)
Termilise tsükli test (-40 °C kuni +85 °C)
Soolapihustustest
Temperatuurišoki test
Funktsionaalne testimine (sealhulgas T/R ümberlülituse valideerimine, mürataseme testimine)
PCBA aastane tootmisvõimsus ületab 1,5 miljonit ühikut, toetades samal ajal väikesemahulisi piloottöid ilma MOQta – sujuv üleminek prototüübi kontrollimiselt masstootmisele.
Asutatud: 2011
Tehase pindala: 3000+ ruutmeetrit
Teadus- ja arendusinsenerid: 20

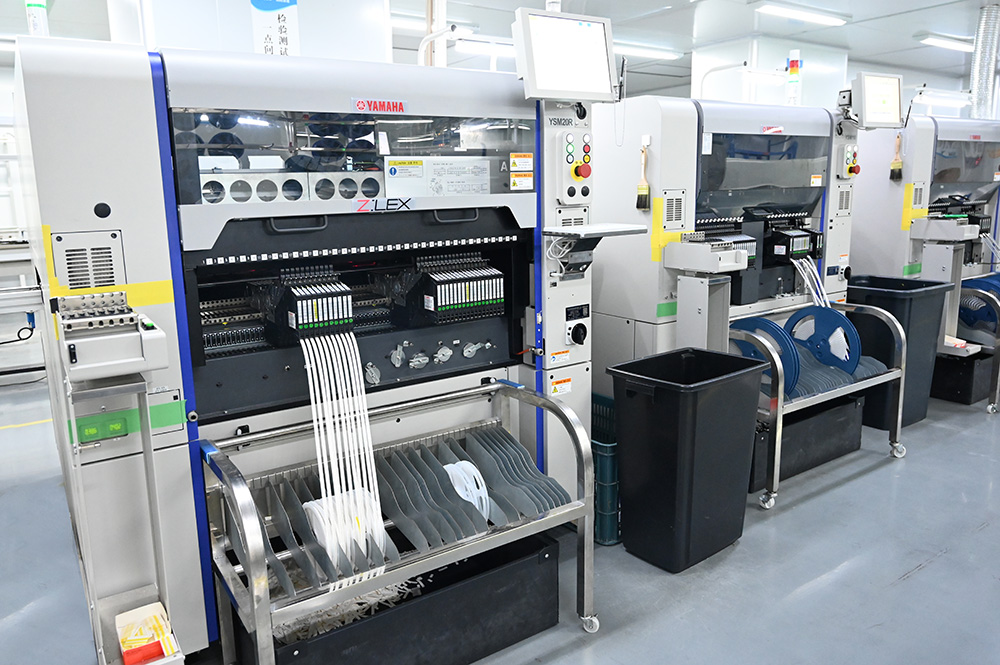

SMT tootmisliinid: 6
DIP-montaažiliinid: 4
Valmistoote montaažiliinid: 2
Kvaliteedisüsteem: ISO 9001:2015 sertifitseeritud, IPC-610E ühilduv
Eksporditurud: Põhja-Ameerika, Lõuna-Ameerika, Euroopa, Aasia, Okeaania
