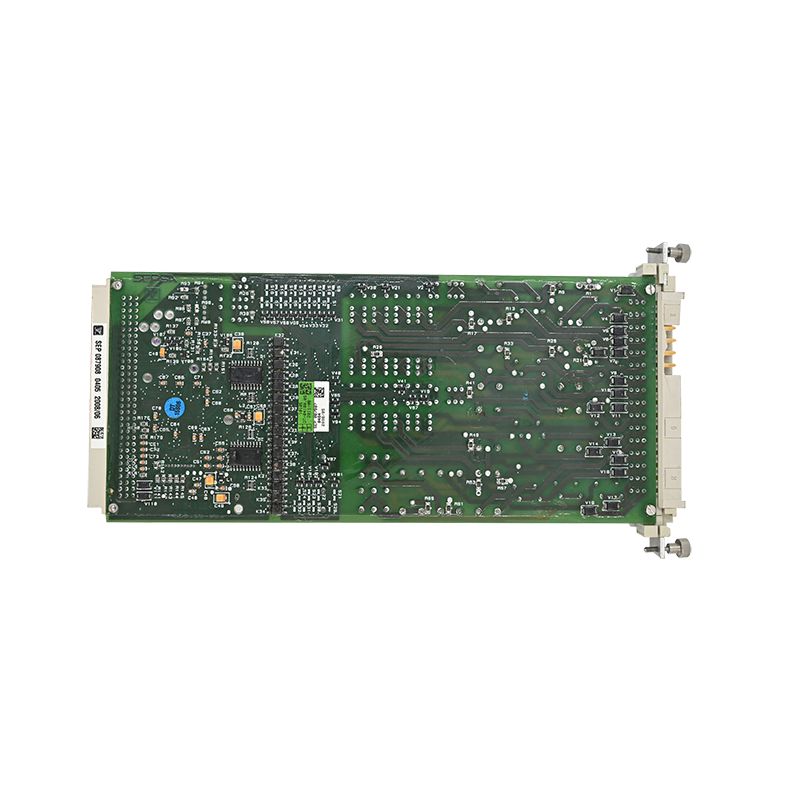

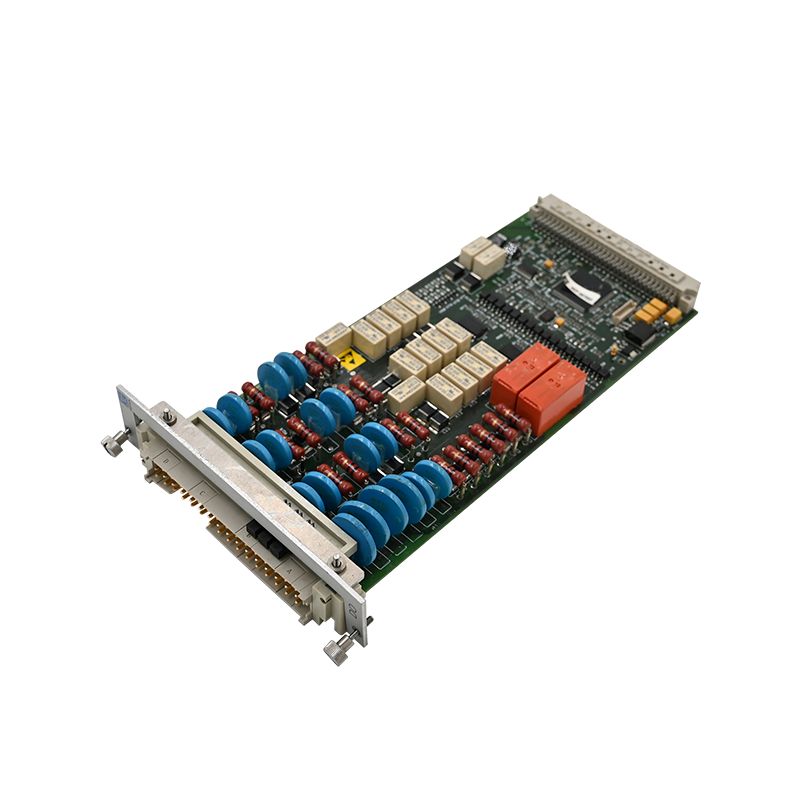

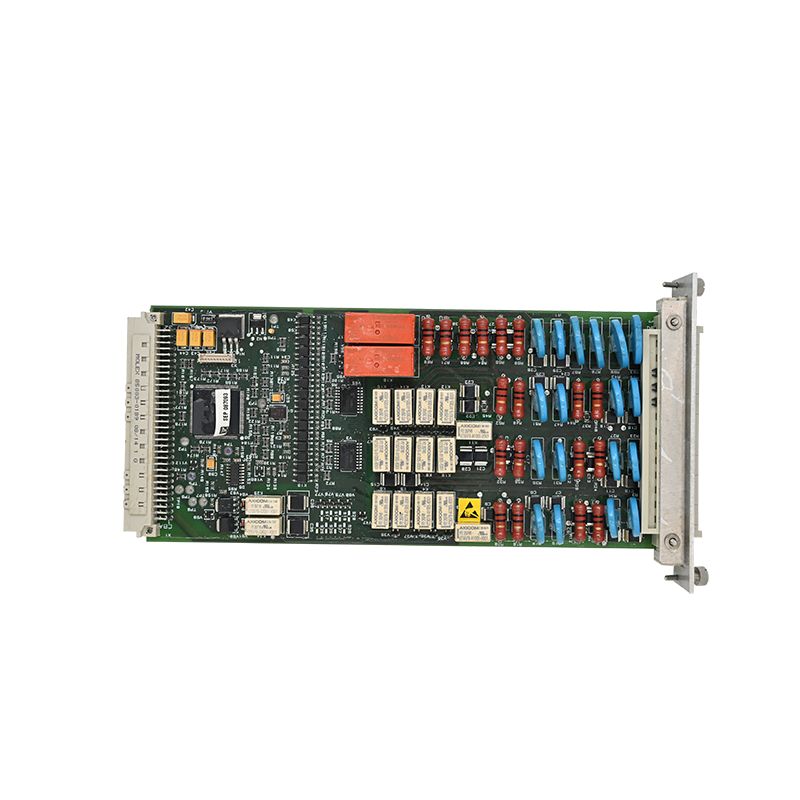

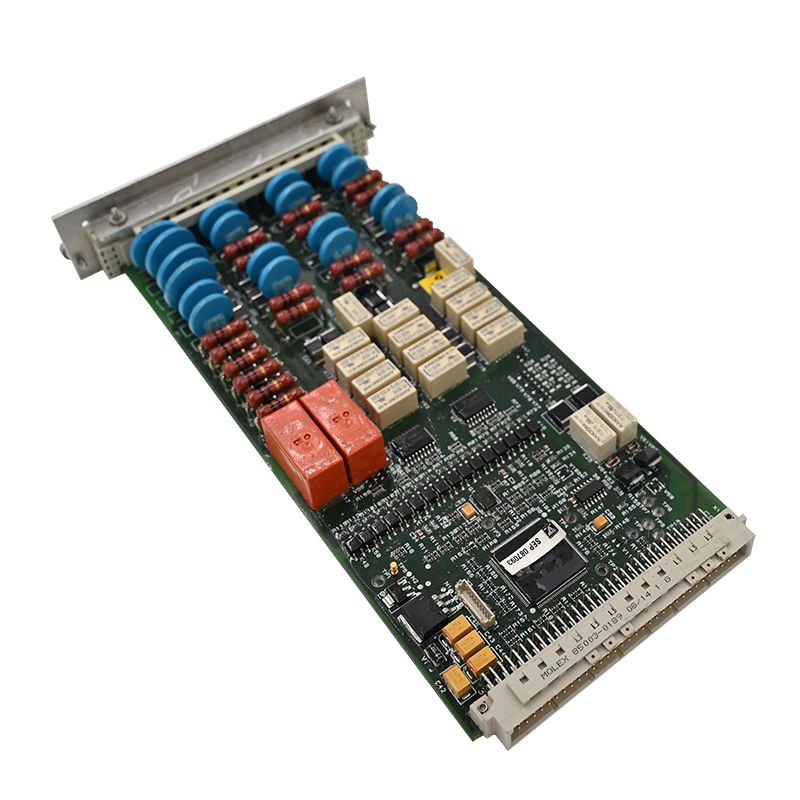

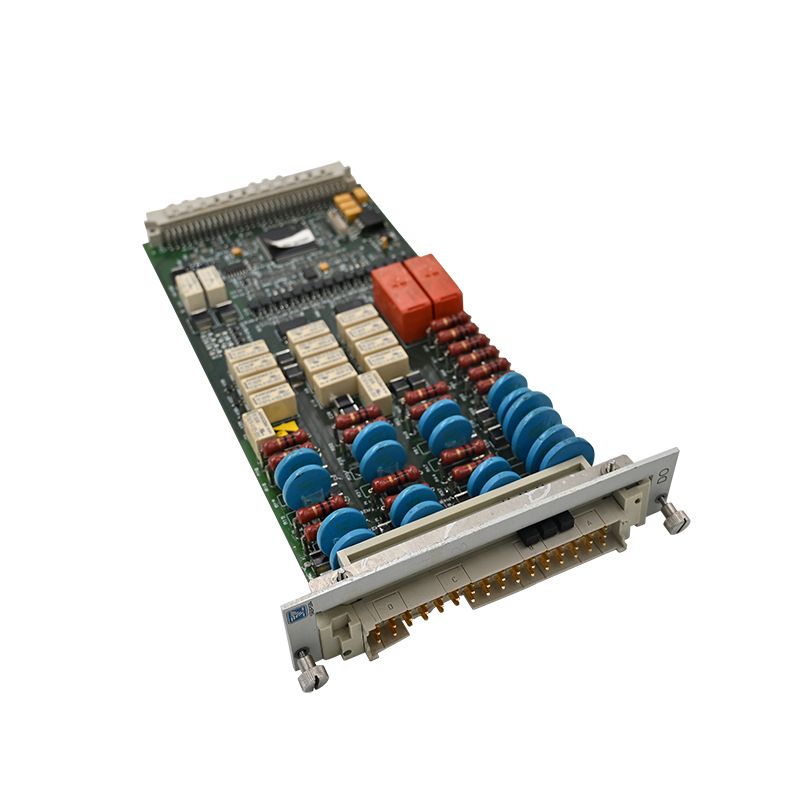

Digitaalne analüsaator PCBA

Tootekirjeldus

Kuidas kujundada digitaalse analüsaatori PCBA juhtplaat?

Kui otsite Hiinas toodetud kvaliteetset digitaalset analüsaatorit PCBA, otsige Unixplore Electronicsist kaugemale. Pakume laia valikut tooteid konkurentsivõimeliste hindadega ja suurepärast müügijärgset teenindust. Samuti oleme huvitatud koostööst potentsiaalsete partneritega, et luua vastastikku kasulikke suhteid.

Digitaalne analüsaator PCBA saab kujundada ja optimeerida erinevaid tüüpe ja rakendusvaldkondi vastavalt kasutajate vajadustele. Selle põhifunktsioonid hõlmavad signaalide kogumist, analüüsisignaale, andmete töötlemist ja tulemuste kuvamist.

Selle trükkplaadi disain nõuab valikut ja optimeerimist konkreetsete digitaalsete analüsaatoritüüpide ja rakendusvaldkondade alusel.

Üldiselt peab digitaalse analüsaatori PCBA disain järgima järgmisi samme:

Määrake nõuded:Määrake digitaalse analüsaatori funktsionaalsed nõuded, sealhulgas signaalitüübid, analüüsi algoritmid, kuvamismeetodid, mida on vaja koguda.

Valige sobivad komponendid:vali vastavalt nõuetele sobiv elektroonikakomponent ja kiip, näiteks ADC (Analog Digital converter), DAC (Digital Analog Converter), DSP (digitaalsignaali protsessor) jne.

Disaini ahel:Vastavalt valitud elektroonilise komponendi ja kiibi disainiskeemile, sealhulgas sellised vooluringid nagu signaali kogumine, töötlemine ja kuvamine.

Silumine ja optimeerimine:Pärast trükkplaadi tootmise lõpetamist siluge ja optimeerige, et tagada trükkplaadi normaalne töö ja vajaduste rahuldamine.

Looge kest ja liides:Tehke kest ja liides vastavalt vajadustele, et kaitsta trükkplaati ja mugavaid kasutajaid.

Tuleb märkida, et digitaalse analüsaatori PCBA konstruktsioonil peavad olema kõrge täpsuse, kõrge stabiilsuse ja kõrge töökindluse omadused. Samal ajal on seda lihtne kasutada ja hooldada, et kasutajad saaksid seda hõlpsalt kasutada ja parandada. Seetõttu on projekteerimis- ja tootmisprotsessi käigus vaja ranget testimist ja kontrolli.

Unixplore pakub teie EMS-projekti jaoks täielikku käivitusvalmis teenust. Võtke meiega julgelt ühendust oma juhatuse hoone osas, saame teha hinnapakkumise 24 tunni jooksul pärast teie kättesaamistGerberi failjaBOM-i nimekiri!

Digitaalse analüsaatori PCBA tootmine

* Valmistatud tühi PCB, komponendid ostetud meie poolt
* PCB valmistamine täielikult kokku pandud osadega
* 100% funktsioon testitud OK enne saatmist
* RoHS-iga ühilduv pliivaba tootmisprotsess
* Kiire kohaletoimetamine sõltumatu ESD-paketiga
* Ühekordne elektrooniline tootmisteenus PCB projekteerimiseks, trükkplaatide paigutuseks, trükkplaatide tootmiseks, komponentide hankimiseks, PCB SMT ja DIP kokkupanekuks, IC programmeerimiseks, funktsiooni testimiseks, pakendamiseks ja tarnimiseks

Unixplore'i PCB ja PCB kokkupaneku võimalus

Parameeter	Võimekus
Kihid	1-40 kihti
Kooste tüüp	Läbiv auk (THT), pindkinnitus (SMT), segatud (THT+SMT)
Komponendi minimaalne suurus	0201(01005 meetrika)
Komponendi maksimaalne suurus	2,0 x 2,0 x 0,4 tolli (50 mm x 50 mm x 10 mm)
Komponentide pakettide tüübid	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP jne.
Minimaalne padja kõrgus	0,5 mm (20 miili) QFP, QFN ja 0,8 mm (32 miili) BGA jaoks
Minimaalne jälje laius	0,10 mm (4 miili)
Minimaalne jälgede kliirens	0,10 mm (4 miili)
Minimaalne puuri suurus	0,15 mm (6 miili)
Maksimaalne tahvli suurus	18 x 24 tolli (457 mm x 610 mm)
Tahvli paksus	0,0078 tolli (0,2 mm) kuni 0,236 tolli (6 mm)
Tahvli materjal	CEM-3, FR-2, FR-4, High-Tg, HDI, alumiinium, kõrgsagedus, FPC, jäik-Flex, Rogers jne.
Pinnaviimistlus	OSP, HASL, Flash Gold, ENIG, Gold Finger jne.
Jootepasta tüüp	Pliivaba või pliivaba
Vase paksus	0,5 OZ – 5 OZ
Montaažiprotsess	Reflow jootmine, lainejootmine, käsitsi jootmine
Kontrollimeetodid	Automatiseeritud optiline kontroll (AOI), röntgenikiirgus, visuaalne kontroll
Testimismeetodid ettevõttesiseselt	Funktsionaalne test, sondi test, vananemise test, kõrge ja madala temperatuuri test
Pöördeaeg	Proovide võtmine: 24 tundi kuni 7 päeva, Mass Run: 10-30 päeva
PCB montaaži standardid	ISO9001:2015; ROHS, UL 94V0, IPC-610E klass ll

Unixplore'i lisandväärtusega EMS-teenus

● IC eelprogrammeerimise teenus failiga HEX, ELF ja BIN formaadis.
● Digitaalse analüsaatori PCBA funktsiooni testimisseade, mis on kohandatud vastavalt kliendi testimisnõuetele
● Kastiehitusteenus, sealhulgas plast- ja metallkorpuse vormide ja osade tootmine
● Konformne kate, sealhulgas selektiivlakk, epoksüvaiguga kate
● Juhtmestiku ja kaablikomplekt
● Valmistoote komplekt, sealhulgas kast, ekraan, membraanlüliti, märgistus ja kohandatud kasti või jaemüügikarbi pakkimine.
● Soovi korral on saadaval mitmesugused kolmanda osapoole testid PCBA jaoks
● Toote sertifitseerimise abi

PCBA tootmisprotseduur
