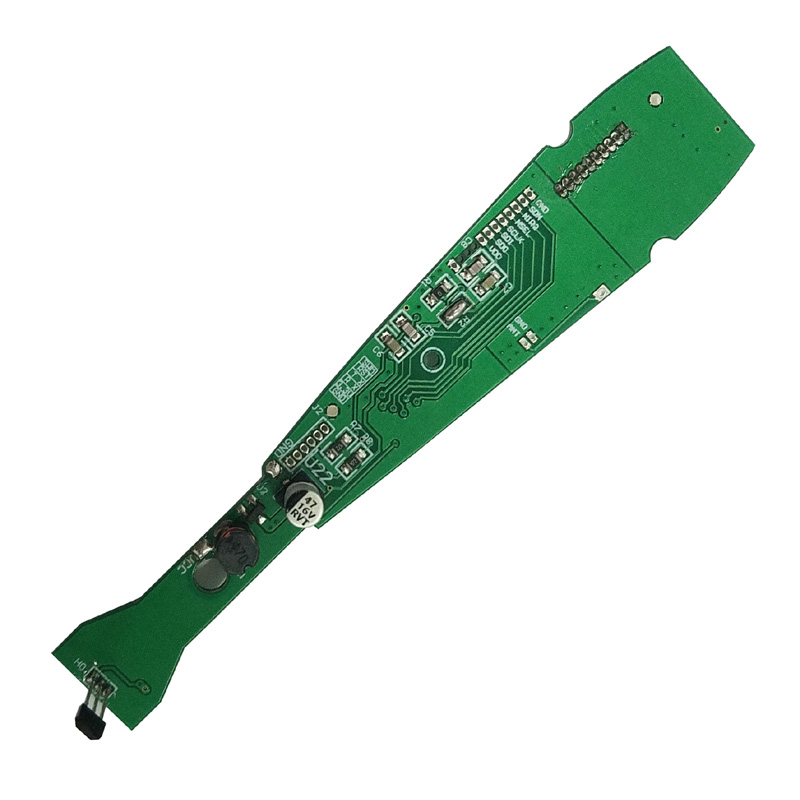

RC Car PCBA peamised diferentsiaatorid

Mitte kõik RC-autode PCBA konstruktsioonid ei tööta võrdselt. Kuus tegurit loovad tegeliku erinevuse.

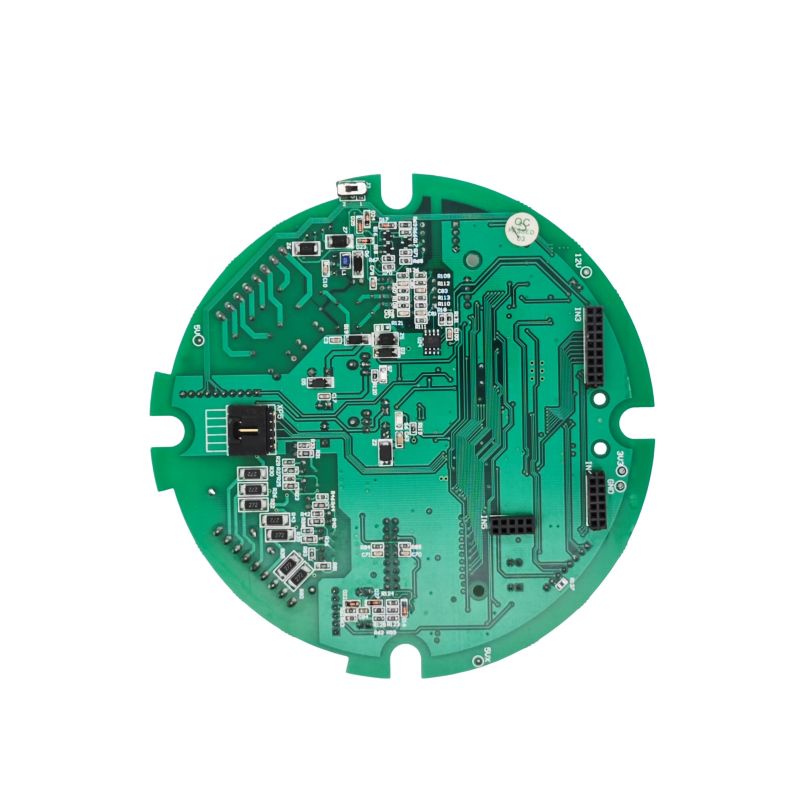

Mootori ajami etapp – kus enamik konstruktsioone ebaõnnestub

Erinevuste tekitaja: Hobiklassi RC auto PCBA kasutab eraldi kõrge ja madala külje MOSFET draivereid koos programmeeritava surnud ajaga. Mänguasjatahvlitel kasutatakse integreeritud poolsilla IC-sid, mis kuumenevad üle 2 minuti jooksul maastikul kasutamisel.

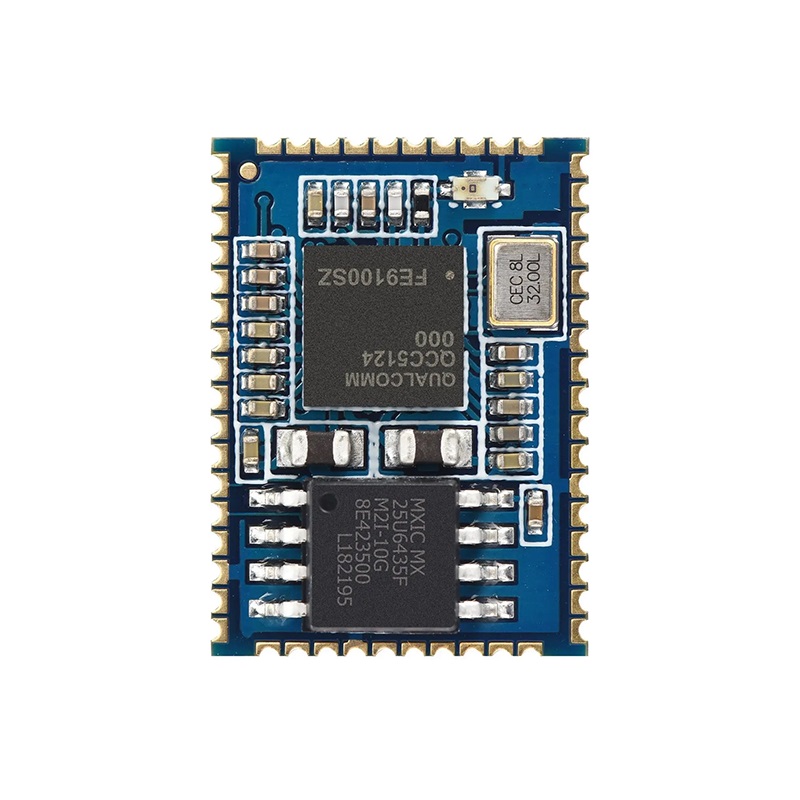

Raadiovastuvõtja tundlikkus ja selektiivsus

Erinevuste tekitaja: Kvaliteetne RC auto PCBA sisaldab eraldi LNA-d (madala müraga võimendi) enne vastuvõtja IC-d. See lisab 15 dB võimendust ilma mürataset halvendamata, võimaldades juhtida 300+ meetrit.

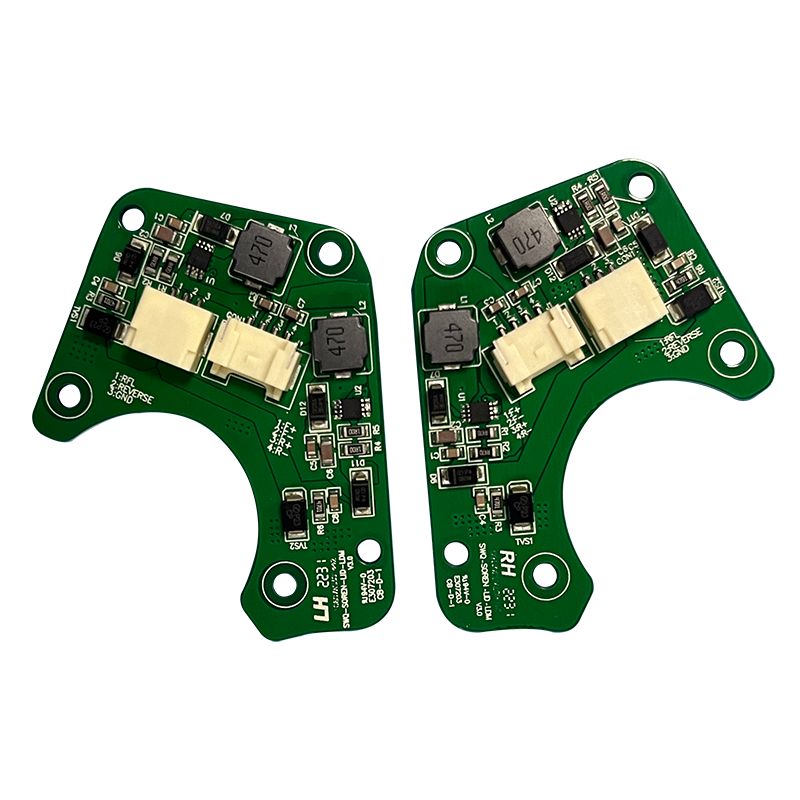

Toitehalduse erinevused

Pinge stabiilsus mootori koormuse all määrab, kas RC-auto PCBA lähtestub tugeva kiirenduse ajal.

Aku sisend ja reguleerimine

Kriitiline erinevus: RC-auto PCBA MCU peab jääma tööle mootori seiskumise ajal, mis langetab aku pinge 8,4 V-lt 5,0 V-le 10 millisekundiks. Kasutage 5 V siinil buck-boost või suurt kondensaatoripanka (1000 µF madal ESC).

BEC (Battery Eliminator Circuit) jõudlus

Paigutuse ja varjestuse erinevused

RC-auto PCBA töötab mootorite, juhtmete ja pöörlevate hammasratastega plastist šassiis. Müra on kõikjal.

Müra eraldamise tehnikad

Erinevuste tekitaja: Kvaliteetne RC-auto PCBA asetab RF-sektsiooni eraldi maandussaarele, mis on ühendatud põhimaandusega ühes punktis aku negatiivse klemmi lähedal.

Kristallide ja ostsillaatorite paigutus

- Hoidke 27 MHz kristall (või TCXO 2,4 GHz puhul) mootorijuhtmetest vähemalt 15 mm kaugusel

- Kristalli all ei jookse digitaalseid jälgi

- Maakaitserõngas ostsillaatori ümber (õmbluse kaudu iga 2 mm järel)

- Kristalli spetsifikatsioonile vastavad koormuskondensaatorid (±5 pF)

Püsivara ja juhtkontuuri erinevused

Riistvara üksi ei muuda. Juhtimisalgoritm eraldab reageerivad autod loid autodest.

Gaasi- ja roolikõverad

Rakendamine: RC-auto PCBA MCU peab töötama PID-ahelatega vähemalt 1 kHz juures. 100 Hz ahelad tekitavad märgatava viivituse. Kasutage Cortex-M4 või sarnast riistvaralise korrutamis-akumulatsiooniga.

Tõrkeohutus ja telemeetria

- Signaali kadumine tõrkekindel-- Seadke gaasihoob nulli pärast 0,5 sekundi möödumist, kui pakette pole

- Aku tühjenemine on tõrkekindel-- Vähendage gaasihooba 50% 6,0 V juures, vähendage 5,5 V juures

- Valikuline telemeetria-- Aku pinge, mootori temperatuur, RSSI saadeti saatjale tagasi

Kvaliteetne RC auto PCBA rakendab tõrkekindlat riistvara (eraldi võrdlusseade), mitte ainult tarkvara. Kui MCU lukustub, tõmbab riistvara gaasipedaali nulli.

Tootmise tolerantsid ja testimine

Masstootmine toob esile erinevused. Kitsad tolerantsid loovad ühtlase jõudluse.

Kriitilised tootmisspetsifikatsioonid

Funktsionaalse testimise protokoll

Iga RC-auto PCBA peaks läbima:

1. Koormuseta mootori test-- Vool < 1A, ei ole kuulda vingumist

2. Stall test-- 30A 2 sekundit, termilise väljalülituseta

3. Vahemaa test-- 100 meetrit lagedal väljal antenniga maas

4. Häiretest-- Kasutage samaaegselt 10 tahvlit, ilma kanalite kokkupõrketa

KKK – Levinud küsimused RC Car PCBA erinevuste kohta

1. küsimus: miks mõned RC-autode PCBA konstruktsioonid kaotavad pärast kokkupõrget sidumise, teised aga mitte?

V:Erinevus seisneb kristallostsillaatori mehaanilises pinges. Avarii, mis auto peatab, tekitab ootamatult 200–500 G aeglustusimpulsi. See löök nihutab kvartskristalli resonantssagedust kahel viisil:

Sageduse nihe mehaanilisest pingest-- Kristalltoorik deformeerub ajutiselt G-jõu mõjul, muutes oma paralleelresonantssagedust kuni 150 ppm võrra. Kui vastuvõtja PLL ei suuda seda nihet jälgida (enamiku odavatel mudelitel on 50 ppm püüdmisvahemik), kaotab RC-auto PCBA lukustuse ja ei võta seda enam kunagi tagasi, kuna deformeerunud kristallil on nüüd püsiv nihe.

Jootevuukide mikromurrud-- Väikestel HC-49S kristallidel (lelu-RC-des levinud) on raskemetallist korpused. Alla 500 G pingestab korpuse inerts jooteühendusi. Visuaalset kontrolli läbiv mikropragu loob katkendliku kontakti. RC-auto PCBA lülitub sisse (kristall töötab madala vibratsiooniga), kuid ebaõnnestub kohe, kui mootor vibreerib.

Lahendus kvaliteetses RC-auto PCBA-s:

- Kasutage kvartsi asemel MEMS-ostsillaatorit (SiTime vms). MEMS-seadmed taluvad 50 000 G ja tarbivad vähem energiat.

- Kui kvarts on kohustuslik, kasutage 3,2×2,5 mm keraamilist pakendit (mitte HC-49S) neljapunktijootmisega.

- Lisage ostsillaatori alla täiteepoksiid (0,5 mm rant kahel serval neelab lööke).

Hästi läbimõeldud RC-auto PCBA talub korduvaid 1-meetriseid kukkumisi betoonile ilma sidet kaotamata. Testige, kukutades kokkupandud autot 20 korda 1 meetri kõrguselt, seejärel kontrollides kaugust. Odavad kujundused ebaõnnestuvad 3. või 4. kukkumisel.

Q2: Kuidas mõjutab MOSFET-värava ajam konfiguratsioon RC-auto PCBA jõudlust osalisel gaasipedaalil?

V:Osaline gaasiklapp (10–40% töötsükkel) on koht, kus enamik RC-autode PCBA konstruktsioone näitavad nende nõrkusi. Domineerivad kaks väravaajami parameetrit:

Värava laeng ja Milleri platoo-- Kui MOSFET lülitub osalisel gaasihooval, veedab see rohkem aega lineaarses piirkonnas (Milleri platoo), kus Rds(on) pole veel saavutatud. Suure paisu laenguga (Qg > 50 nC) MOSFET-i täielikuks sisselülitamiseks kulub 200–300 ns. 10% drossel (20 kHz PWM, 5 µs sisselülitamise ajal) on MOSFET täielikult täiustatud ainult 4,7 µs. Ülejäänud 300 ns lineaarses piirkonnas hajutavad soojust kujul (I × V). 20A juures on see 20A × 6V = 120W 300 ns tsükli kohta – piisav, et tõsta ristmiku temperatuuri 30 sekundiga 40°C üle ümbritseva keskkonna.

Värava takisti väärtus-- Toy RC auto PCBA konstruktsioonides kasutatakse lihtsuse huvides ühte 100 Ω paistakistit. See loob 500 ns tõusuajad. Kvaliteetsetes disainides kasutatakse eraldi sisse- ja väljalülitustakisteid: 10Ω sisselülitus (kiire) ja 100Ω väljalülitus (helina vähendamiseks aeglasem). See tekitab 100 ns tõusuaega, vähendades märkimisväärselt lineaarse piirkonna kadusid.

Mõõtmiste erinevus-- Katsetage RC-auto PCBA-d dünamomeetril 25% gaasipedaaliga 10 minutit. Kehv disain näitab mootori temperatuuri 90 °C ja MOSFET-i korpus 110 °C. Kvaliteetne disain (madala Qg MOSFET-id, eraldi väravatakistid) töötab mootoril temperatuuril 60 °C, MOSFET-i temperatuuril 70 °C. Jahutusplaat kestab 5× kauem.

K3: Mis vahe on antenni disainis 100-meetrise RC-auto PCBA ja 300-meetrise versiooni vahel?

V:Kolm antenni disainielementi loovad 200-meetrise erinevuse, kasutades sama 2,4 GHz saatja võimsust (100 mW seaduslik piirang):

Antenni tüüp ja efektiivsus-- Tavalisel 1,6 mm FR-4 plaadil olev PCB jälgimisantenn (ümberpööratud F) saavutab 40–50% efektiivsuse (-3 kuni –4 dBi võimendus). Sama RC auto PCBA välise 1/4 laine monopooliga (31 mm juhe) saavutab 70--80% efektiivsuse (-1,5 dBi). Keraamiline kiipantenn (nt Johanson 2450AT18) koos häälestatud sobitusvõrguga saavutab 60–65% efektiivsuse. 300-meetrise leviala jaoks kasutage monopoolantenni, mis on paigutatud vertikaalselt (ei ole kere sees keritud).

Maapinna suurus-- Antenni alusplaat (vastupoiss) peab olema vähemalt λ/4 (31 mm) pikk. Kvaliteetsed RC-autode PCBA konstruktsioonid jätavad raadiosagedusliku sektsiooni alla 35 × 40 mm tugeva maapinna. Mänguasjatahvlid asetavad antenni aku või mootori lähedusse, vähendades efektiivset aluspinda 15 mm-ni. See häälestab antenni sagedusele 2,45 GHz – tegelik resonants nihkub sagedusele 2,6 GHz, kaotades 10 dB tundlikkust.

Toiteliini impedants-- Monopoolantenn vajab 50 Ω ülekandeliini RF IC-st antenni toitepunktini. See tähendab 1,5 mm laiust jälge 1,6 mm FR-4-l (mikroribal), mille all on pidev alusplaat. Kvaliteetne RC auto PCBA kasutab 50Ω jälge, mille mõlemal küljel on maandusavad. Mänguasjatahvlid suunavad antenni läbi 10 mm pikkuse 0,3 mm pikkuse (120 Ω), mille alusplaadil on pilud – luues impedantsi mittevastavuse, mis peegeldab 40% edastatavast võimsusest.

Kontrollimine-- Küsige oma PCBA tarnijalt Smithi diagrammi, mis näitab antenni impedantsi sagedusel 2,45 GHz. Hea disain näitab 50Ω ± 5Ω. Kehv disain näitab 30Ω või 80Ω. See üks mõõtmine ennustab vahemiku erinevust täpsemalt kui mis tahes simulatsioon.

Võrdlustabel – mänguasjade ja hobiautode PCBA

Suurepärane RC-auto PCBA ei tähenda kalleid komponente. See puudutab õiget väravaajamit, õiget antenni konstruktsiooni, tõrkekindlat riistvara ja rangeid tootmistolerantse. Keskenduge MOSFET-i lülituskadudele ja raadiosagedusliku maapinna suurusele – need kaks valdkonda tekitavad reaalses sõidus kõige märgatavama erinevuse.
