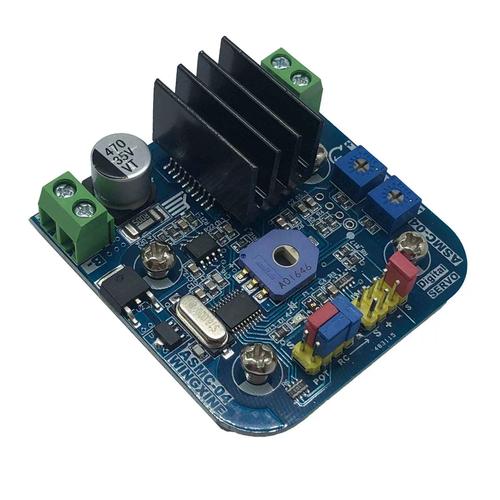

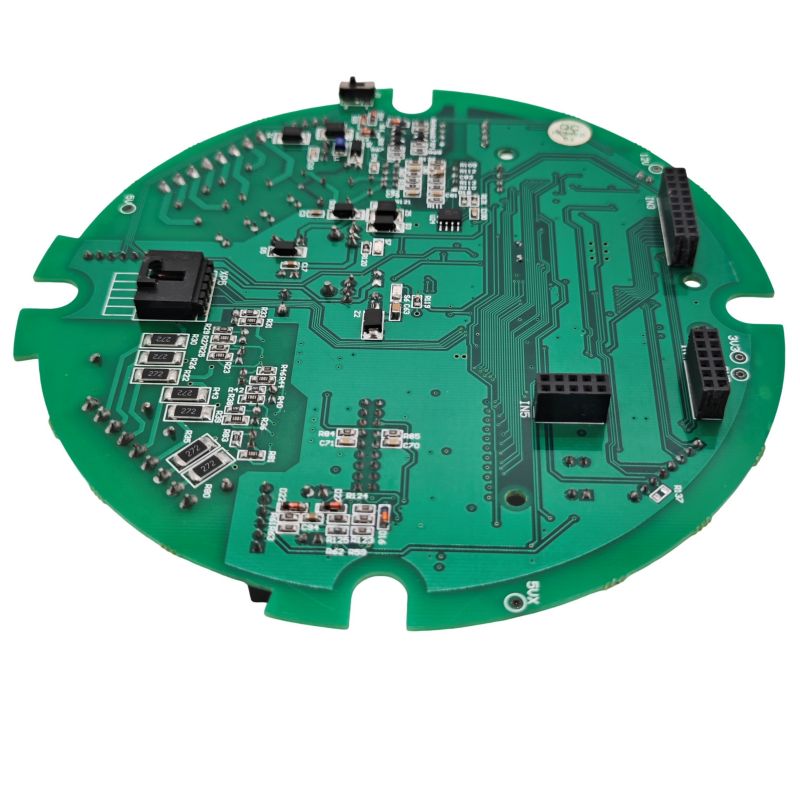

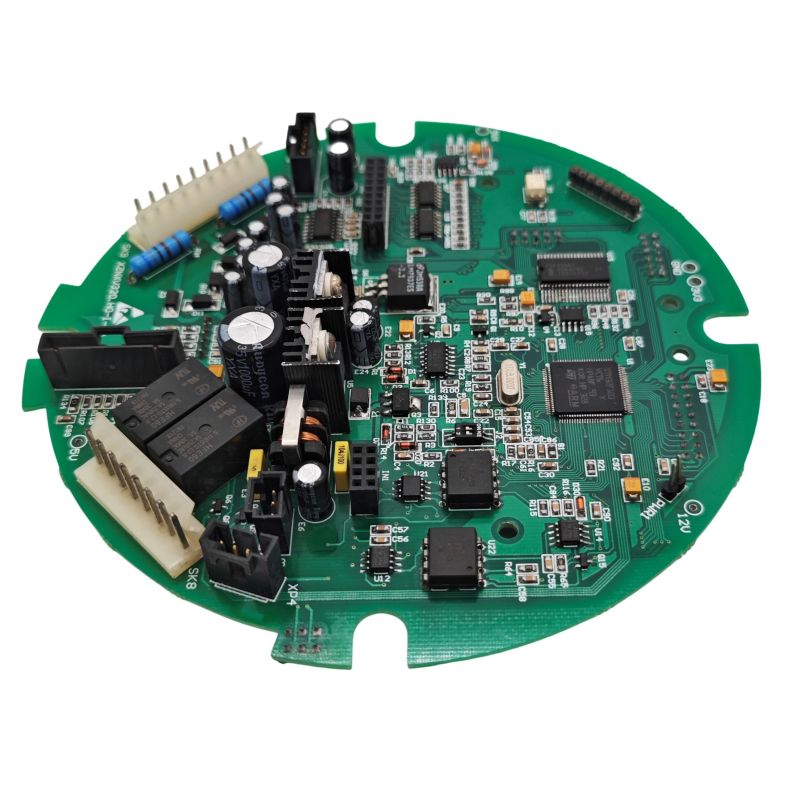

RC servo PCBA

Unixplore elektroonika— 20-aastase manustatud süsteemide ja PCB projekteerimise kogemusega oleme korduvalt näinud samu rikkemustreid: mürarikkad elektriliinid, ebapiisav lahtisidumine ja vale PWM-marsruutimine. Meie servo PCBA lahendused on üles ehitatud tehniliste spetsifikatsioonide, paigutusreeglite ja testimismeetodite ümber, mida professionaalsed disainerid tootmises tegelikult kasutavad.

Ükskõik, kas vajate eraldiseisvat draiveriplaati, mitme kanaliga servokontrollerit või sisemist servojuhtpaneeli vahetust, pakub Unixplore Electronics usaldusväärset ja mürakindlatPCBAmis tegutseb nii RC hobi- kui ka tööstusrobootika keskkondades.

Mida me pakume:

• Täielik servo-PCBA disain (skemaatiline + paigutus) Altiumis, KiCadis või teie eelistatud vormingus
• Prototüüpimine funktsionaalse testimisega (koormus, pulsatsioon, termilised aruanded)
• Mahutootmine koos komponentide hankimise ja SMT komplekteerimisega
• Disaini ülevaatuse ja rikete analüüsi nõustamine

Mida RC Servo PCBA peab tegema

RC servo-PCBA (olgu siis eraldiseisev draiveriplaat või sisemine servojuhtplaat) täidab kolme olulist funktsiooni:

• PWM-signaali genereerimine või vastuvõtt:Teisendab juhtimpulsid (1 ms kuni 2 ms sagedusel 50 Hz) asukohakäskudeks.
• Toitejaotus:Annab servomootorile ja juht-IC-le puhta 5V või 6V pinge.
• Tagasiside töötlemine:Loeb sisemist potentsiomeetrit, et kontrollida asendit ja sulgeda juhtkontuur.

Kõrge töökindlusega konstruktsioonid hõlmavad ka vooluandurit ülekoormuse tuvastamiseks ja optoisolatsiooni mürakindluse tagamiseks.

Tehnilised põhispetsifikatsioonid

Järgmised parameetrid esindavad RC servojuhtimisega PCBA konstruktsioonide tööstusstandardeid. Need kehtivad nii spetsiaalsete servo draiveriplaatide kui ka integreeritud vastuvõtja PCBA komplektide kohta.

Sisendvõimsuse spetsifikatsioonid

Juhtsignaali spetsifikatsioonid

Servo PCBA sisemised komponendid (servo sees)

Tavaline RC-servo sisaldab väikest PCBA-d järgmiste komponentidega:

PCBA paigutuse reeglid RC-servo töökindluse jaoks

Unixplore elektroonikais teame, et enamik RC-servo tõrkeid pärinevad PCB-lt. Järgime neid 8 reeglit, et tagada iga tarnitava disaini puhul usaldusväärne töö.

1. Toitejaotus: tähtmaandus

• Mitte kunagi ahelaga jahvatatud. Iga servomaandus peaks naasma otse toiteallika maanduspunkti.
• Eraldi toite- ja signaalimaandus. Mitme servo PCBA konstruktsioonide puhul jagage maandusplaat pooleks ja ühendage aku sisendi lähedal ühes punktis.
• Toite jälgimislaius: 1,5 A pideva voolu jaoks kasutage 1,5 mm minimaalset jälgimislaiust koos 1 untsi vasega.

2. Kondensaatori paigutuse lahtisidumine

Servomootorid tekitavad märkimisväärset elektrilist müra. Tüüpiline servo võib 5 V toiteliinil tekitada kuni 200 mV tipust tippu müra.

Nõutav lahtisidumine servopistiku kohta:

• 100 µF kuni 470 µF elektrolüütkondensaator (käsitseb mootori sisselülitamist)
• 100nF keraamiline kondensaator (filtreerib kõrgsageduslikku müra)
• Asetage kondensaatorid servo toitekontaktidest 10 mm kaugusele

Kogu PCBA mahtmahtuvus: lisage põhitoite sisendisse suur kondensaator (1000 µF kuni 4700 µF). See hoiab ära katkemise, kui mitu servot käivituvad korraga.

3. PWM signaali marsruutimine

• Hoidke PWM-jäljed lühikesed ja otsesed. Pikad jäljed toimivad müra antennidena.
• Vältige PWM-jälgede jooksmist paralleelselt toitejuhtmetega. Vajadusel kasutage 90-kraadist ristumist.
• Lisage PWM-i väljundtihvtile 100 Ω kuni 470 Ω seeriatakisti. See piirab voolu tõrketingimuste ajal ja vähendab helisemist.

4. Servopistiku paigutus

Standardne 3-kontaktiline servopistik (signaal, VCC, maandus) nõuab teatud vahekaugust:

• Tihvtide vahe: 2,54 mm (0,1 tolli) või 2,7 mm (suure tihedusega)
• PCB paksus ühendusploki jaoks: 1,2 mm kuni 1,6 mm
• Signaali viigu asukoht: tavaliselt sisemine viik (viik 2/3)
• Toite järjestamine: GND peab ühendama enne VCC sisestamist

Suure tihedusega konstruktsioonide puhul võimaldab servopistikute vaheline 2,7 mm vahekaugus kompaktset paigutust, säilitades samal ajal usaldusväärsed ühendused.

5. Juht-MCU pingeregulatsioon

• Kasutage MCU jaoks eraldi LDO-d, kui sama toide toidab servot. Servovoolu piigid põhjustavad pingelangusi, mis võivad mikrokontrolleri lähtestada.
• Soovitatav regulaator: 5 V või 3,3 V LDO võimsusega vähemalt 200 mA ja 1 µF sisend/väljundkondensaatorid.
• Kaitsediood: lisage sisendile 1N4007 või Schottky diood, et kaitsta vastupidise polaarsuse eest.

6. Mootori mürasummutus (sisemise servo-PCBA konstruktsiooni jaoks)

Kui projekteerite PCBA, mis läheb servo sisse, lisage mürasummutus otse mootori klemmidele:

• 100nF keraamiline kondensaator, mis on joodetud otse mootori klemmidele.
• Täiendava varjestuse saamiseks ühendage kondensaator negatiivne mootori korpusega (vähendab müra kuni 200 mV).
• Valikuline: äärmuslike mürakeskkondade jaoks lisage mootorijuhtmetele ferriithelmed.

7. Vooluandur ülekoormuse tuvastamiseks

Täiustatud servo PCBA konstruktsioonid hõlmavad voolu jälgimist:

• Šundi takisti: 0,1 Ω kuni 0,5 Ω, tolerants 1% — loob vooluga võrdelise pinge
• Diferentsiaalvõimendi: võimendus 10 kuni 20 – võimendab šundi pinget mõõdetavale tasemele
• ADC sisend: minimaalselt 10-bitine — toidab praeguseid andmeid MCU juhtimiseks

100mΩ šunt toodab 50mV 500mA ja 150mV 1,5A juures. 5-kordse võimendusega võimendiga on see 250 mV kuni 750 mV, mis sobib 3,3 V ADC sisendite jaoks.

8. Isolatsioon ja mehaaniline kaitse

Sisemised servo-PCBA-plaadid peavad olema füüsiliselt kaitstud:

• Isolatsioonilint: asetage elektrilint PCBA ja metallist servokorpuse vahele. See hoiab ära lühiste tekkimist jooteühendustest või komponentide juhtmetest, mis puudutavad korpust.
• Konformne kate: välistingimustes või kõrge õhuniiskuse korral lisage korrosiooni vältimiseks konformne akrüülkate.

Juhtsignaali genereerimine (MCU koodi kaalutlused)

Korralik PWM-i genereerimine on värinavaba töö jaoks kriitiline. Siin on peamised parameetrid:

PWM konfiguratsioon

MCU koodi näide pseudokood

// Arvutage 1500 µs impulsi töötsükkel
    // Eeldab, et PWM periood = 20 ms, kell = 1 MHz eelskaalaja

    impulsi_laius_us = 1500
    perioodi_loendus = 20000 // 20 ms mikrosekundites
    kohustuste_arvud = impulsi_laius_us
    set_pwm_duty(toll_counts)

Katsetamisel kasutage PWM-signaali kontrollimiseks ostsilloskoopi. Impulsi langev serv käivitab servo positsiooni lugemiseks.

Levinud tõrkerežiimid ja -parandused

Oluline märkus toitelülitamise kohta:Ärge kunagi lülitage servo maandusliini selle väljalülitamiseks. Kui maandus on avatud, saab servo endiselt toidet PWM-signaaliliini või muude teede kaudu, mille tulemuseks on 3,2 V alapinge töö ja ebaühtlane käitumine. Lülitage VCC liini alati P-kanaliga MOSFETi või relee abil.

RC Servo PCBA KKK

Allpool on kolm tehnilist küsimust, mille me robootikainseneridelt ja RC-süsteemide disaineritelt sageli saame.

K1: Miks mu servod tõmblevad juhuslikult, kui juhin neid kohandatud PCBA-st ESP32 või Arduinoga?

V:Peaaegu kindlasti on teil probleem voolumüraga. Siin on diagnostika jada, mida soovitame Unixplore Electronicsis:

1. samm— Kontrollige toiteallikat ostsilloskoobiga: servo liikumise ajal mõõtke 5 V liini otse servopistikust. Kui näete rohkem kui 200 mV pulsatsiooni (tipp-tippni), on teie lahtisidumine ebapiisav.

2. samm— Lisamahtuvus: asetage 1000 µF kuni 4700 µF elektrolüütkondensaator üle toite sisendklemmide. Servomootorid võtavad liikuma hakates suuri sisselülitusvoolusid (3–10× töövoolu). Ilma mahtmahtuvuseta langeb pinge alla 4 V, mis põhjustab juht-IC lähtestamise või ebakorrapärase käitumise.

3. samm— Eraldage MCU võimsus servovõimsusest: halvimad konstruktsioonid kasutavad MCU-d ja servot samast pingeregulaatorist. Kasutage kahte eraldi regulaatorit:

• Üks 5V/500mA LDO MCU ja loogika jaoks.
• Eraldi 5V/3A toide (või otseühendus akuga) servodele.

4. samm— Lisage iga servopistiku lahtisidumine: asetage 100 µF elektrolüütiline ja 100 nF keraamiline kondensaator otse iga servopistiku VCC ja GND tihvtide peale. Keraamiline kondensaator filtreerib mootoriharjade kõrgsagedusmüra; elektrolüüt käsitleb madala sagedusega voolu hüppeid.

5. samm— Kontrollige oma PWM-signaali kvaliteeti: kasutage PWM-viigu vaatamiseks ostsilloskoopi. Kui näete tõusvatel või langevatel servadel helisemist (ülelöögi), lisage MCU viigule 100 Ω seeriatakisti. See summutab signaali ja hoiab ära valekäivituse.

Alumine rida:90% servo värinaprobleemidest on seotud võimsusega, mitte koodiga. Esmalt parandage toitejaotus.

K2: Kuidas kujundada PCBA, mis juhib mitut servot (8–16 kanalit) ilma katkestusteta?

V:See nõuab hoolikat energiaeelarve koostamist ja paigutuse planeerimist. Siin on 16-kanalilise servokontrolleri PCBA tehniline lähenemisviis.

1. samm— Arvutage koguvõimsuse vajadus:

• Iga standardservo võtab normaalse töö ajal voolu 200 mA kuni 500 mA.
• Maksimaalne seiskumisvool võib ulatuda 1,5 A kuni 3 A servo kohta.
• 16 servo jaoks: 16 × 1,5 A = 24 A maksimaalne potentsiaalitõmme.

2. samm— Kavandage elektrijaotus:

• Põhitoite sisend: kasutage 5 V kuni 6 V toiteallikat, mille nimivõimsus on vähemalt 30 A.
• Sisendpistik: XT60 või kruviklemm (mitte väike 2-kontaktiline päis).
• Peamised toitejäljed: 8–10 mm laiused 2 untsi vasega või kasutage 2. kihil spetsiaalset toitetasapinda.
• Siinid: üle 15A voolu korral lisage vasest siinid või kasutage välist juhtmeid.

3. samm— Rakendada etapiviisilist elektrijaotust:

• Suunake paksud jõujäljed (5 mm+) kesksesse jaotuspunkti.
• Sellest hetkest alates käivitage iga servopistiku külge eraldi 1,5 mm jäljed.
• Lisage igale servopistikule 470 µF kondensaator (jaotatud mahtuvus, mitte ainult üks suur kork sisendil).

4. samm— Kasutage signaaliliinide optoisolatsiooni (täiustatud):

• Tööstuslike või kõrge müratasemega keskkondade jaoks isoleerige PWM-signaalid optronide (nt 4N35 või PC817) abil.
• See takistab mootorimüra ühendamist MCU-ga ja lähtestamist.
• Eraldatud konstruktsioonid nõuavad eraldi toitedomeene (MCU pool ja servo pool).

5. samm— Lisage voolupiirang või pehmekäivitus:

• Kasutage pehmekäivitusega MOSFET-i, et suurendada servo võimsust 10 ms kuni 50 ms.
• See hoiab ära kõigi 16 servo esmase sissevoolu toite kokkuvarisemise.
• Teise võimalusena lülitage servod järjest sisse (5 ms viivitus iga vahel).

6. samm— PCB kihi pinu soovitus 16+ kanali jaoks:

• 1. kiht: signaal (PWM, tagasiside)
• 2. kiht: maapind (tahke valamine)
• 3. kiht: toitetasand (5 V või Vservo)
• 4. kiht: signaal või sekundaarne maandus

See virn minimeerib silmuse pindala ja vähendab kanalite vahelist EMI-d.

K3: Kas ma saan kasutada sama PCBA disaini erinevate servomarkide jaoks (Futaba, Hitec, Spektrum, üldine)?

V:Jah, võttes arvesse kolme olulist ühilduvuskaalutlust.

Kaalutlus 1— PWM-signaali standardid on järjepidevad: kõik RC-servod kasutavad sama 50Hz PWM-standardit 1–2 ms impulssidega. Teie PCBA PWM-i genereerimise loogika töötab universaalselt.

Kaalutlus 2— Võimsusnõuded erinevad oluliselt:

Teie PCBA peab olema konstrueeritud suurima voolu servo jaoks, mida kavatsete kasutada. Disain 2A pidevaks ja 5A tipuks kanali kohta, et katta enamik standardseid ja suure pöördemomendiga servosid.

Kaalutlus 3— Pistiku ühilduvus:

• Enamik servosid kasutab standardset 3-kontaktilist naispäist, mille vahekaugus on 2,54 mm (0,1 tolli).
• Signaali viigu asukoht erineb kaubamärgiti:
  • Futaba: signaal on sisemine tihvt (pin 2)
  • Hitec ja Spektrum: signaal on olenevalt mudelist 1. või 3. kontaktiga
• Kujundage oma PCBA selgelt märgistatud pinoutidega (S, +, –). Kasutage 3-kontaktilist isapäist (nagu tavaline servopikenduskaabel), et iga servo saaks otse vooluvõrku ühendada.

Kaalutlus 4— Sisemine servo PCBA (servo sees) ei ole vahetatav: kui projekteerite sisemist PCBA-d, mis läheb servo korpuse sisse (asendades algse juhtpaneeli), on see margispetsiifiline. Erinevatel servodel on erinevad:

• Potentsiomeetri takistuse väärtused (5kΩ vs 10kΩ)
• Mootori suurused ja praegused nimiväärtused
• Mehaaniliste kinnitusavade asukohad
• Korpuse mõõdud

Sisemise PCBA konstruktsiooni jaoks pöördprojekteerige originaal või hankige selle täpse servomudeli üksikasjalikud spetsifikatsioonid. Välise draiveri PCBA konstruktsioonide (standardsete servopistikutega ühenduv plaat) ühilduvus on kõigi suuremate RC-brändide puhul suurepärane.

RC Servo PCBA testimine

Enne kavandi tootmiseks heakskiitmist käivitage need viis testi.

Kokkuvõte: Usaldusväärse RC Servo PCBA projekteerimine

Tugev RC servo PCBA on määratletud viie inseneriotsusega:

1. Piisav mahtmahtuvus(1000 µF kuni 4700 µF) põhitoitesisendil.
2. Eraldi võimsusvaldkonnadMCU (LDO reguleeritud) ja servo jaoks (otseaku või kõrge voolu regulaator).
3. Star maanduseraldi toite ja signaali maandustagastustega.
4. Lahtisiduvad kondensaatoridiga servopistiku juures (100 µF elektrolüütiline + 100 nF keraamiline).
5. Õige PWM-signaali konditsioneerimineseeriatakistitega ja lühikeste jälgedega.

Mitme servoga konstruktsioonide (8+ kanalit) jaoks kasutage spetsiaalse toite- ja maandustasanditega 4-kihilist PCB-d. Sisemiste servo-PCBA konstruktsioonide jaoks lisage korpuse lühiste vältimiseks mootori mürasummutus (100 nF mootori klemmide vahel) ja isoleerteip. Need tavad tagavad järjekindlalt värinavaba töö ja pikaajalise töökindluse nii RC- kui ka robootikarakendustes.

Miks Unixplore elektroonika

• 20 aastatmanustatud süsteemid ja PCB projekteerimise kogemused – oleme näinud ja lahendanud kõik selles juhendis kirjeldatud tõrkerežiimid.
• Tootmises tõestatud kujundused— meie paigutusreegleid ja katsemeetodeid kasutatakse kaubanduslikes RC- ja robootikatoodetes.
• Täielik teenus— kontseptsioonist ja skeemist küljenduse, prototüüpimise ja mahutootmiseni.
• Läbipaistev tehnika— jagame tehnilisi andmeid, reegleid ja testikriteeriume, et saaksite täpselt teada, mida saate.
• Globaalne komponentide hankimine— tegeleme tootematerjalide optimeerimise ja hankega, et hoida teie kulud kontrolli all.

Alustage

Kas olete valmis ehitama usaldusväärset RC-servokontrolleri?Võtke ühendust Unixplore Electronicsigajaoks:

• Kohandatud PCBA disain ja paigutus
• Prototüüpimine ja funktsionaalne testimine
• Mahuline tootmine täieliku kvaliteedikontrolliga
• Disaini ülevaatus ja rikete analüüs
