Maanduslõkse ja kruvide prahi vältimine: suure töökindlusega mootorijuhtimisega PCBA-de projekteerimisjuhised

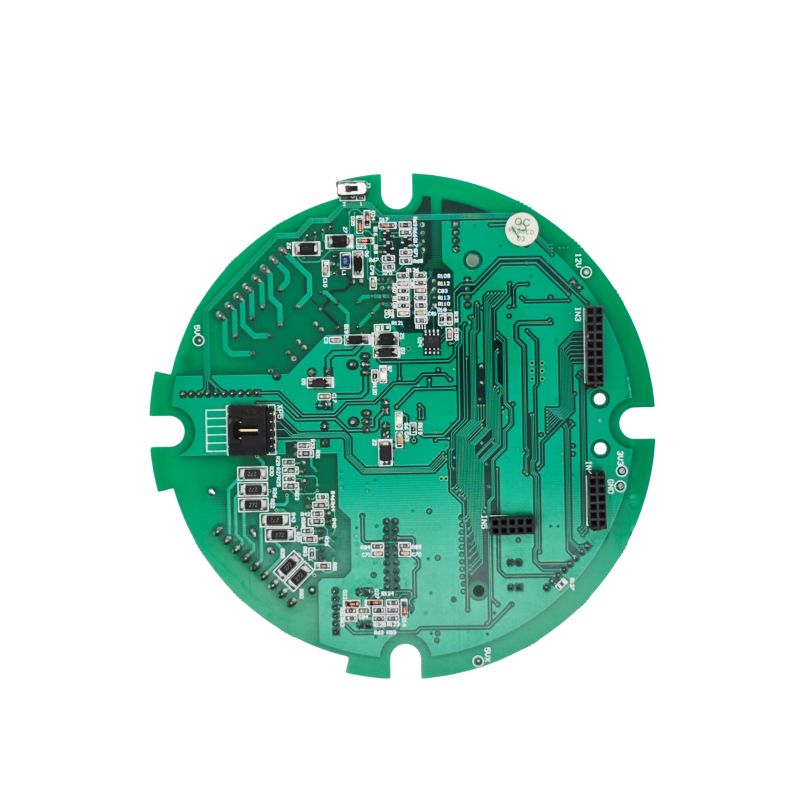

Mootori juhtimine PCBA (Printed Circuit Board Assembly) on tööstusautomaatika, robootika, uute energiasõidukite ja nutikate koduseadmete täppisliikumise juhtimine. See praktiline juhend koondab peamised arusaamad arhitektuuri valikust, trükkplaatide paigutusest, kokkupanekust ja kontrollimisest, aidates inseneridel ja tootejuhtidel vältida levinud lõkse ja tagada sujuv üleminek prototüübilt suuremahulisele tootmisele.

1. Projekteerimisetapp: arhitektuur ja komponentide valik

1.1 Kohandatud vs standardlahendused

Projekti algatamisel hinnake, kas võtta kasutusele kohandatud PCBA või valmis standardmoodul. Kuigi kohandatud PCBA-ga kaasnevad suuremad NRE-i (mittekorduva inseneri) kulud, võimaldab see optimeerida konkreetsete mootoritüüpide jaoks (nt BLDC, stepper või servo) ja täpseid jõudluseesmärke (nt kiiruse/pöördemomendi täpsus ±0,5%). Kohandatud lahendused pakuvad ka suurepärast süsteemiintegratsiooni efektiivsust (sageli üle 95%) ja pikaajalist töökindlust karmides töötingimustes.

1.2 Põhikiibistiku ja topoloogia valik

• Protsessor: 32-bitine MCU koos spetsiaalsete mootori juhtimise välisseadmetega (nt ARM Cortex-M4 tuum) on tungivalt soovitatav arvutusmahukate algoritmide, nagu väljale orienteeritud juhtimine (FOC) käsitlemiseks reaalajas reageerimisega.

• Draiver ja võimsusaste:

• Suure integratsiooniga disainilahenduste jaoks valige täielikult integreeritud BLDC draiveri IC-d (nt TI MCF831xC seeria), mis ühendavad väravadraiverid ja toite-FET-id. See lihtsustab välist vooluringi, kuid nõuab hoolikat lahtisidumist – stabiilse töö tagamiseks tuleb andmelehele paigutada vähemalt viis kriitilist kondensaatorit (VM-PGND, CPH-CPL jne).

• Suure võimsusega rakenduste (nt > 50A) puhul eelistatakse spetsiaalsete väravadraiveritega diskreetseid MOSFETe/IGBT-sid. Kõrgemate lülitussageduste ja väiksemate kadude saavutamiseks kaaluge lairibaseadmete (SiC või GaN) kasutamist.

2. PCB paigutus: müra summutamise ja soojusjuhtimise kunst

Mootori juhtplaat on oma olemuselt segasignaali ja energiamahukas koost. Kehv paigutus on elektromagnetilise ühilduvuse tõrgete ja väljalülituste peamine põhjus.

2.1 Ahela eraldamise ja maandamise strateegia (kriitiline)

Kuldne reegel: isoleerige toitemaandus signaali maandusest füüsiliselt.

• Tsoneerimine: jagage PCB kolmeks erinevaks piirkonnaks:

• Mürakas tsoon: toiteinverter, releed ja värava ajami silmused.

• Digital Zone: MCU, sideliidesed (CAN, UART, SPI).

• Analoogtsoon: voolu-/pingeandur, kodeerija/lahuti sisendid. Hoidke kõrgsageduslikud PWM-jäljed tundlikest analoogtagasisideteedest eemal.

• Maanduse rakendamine:

• Kasutage ühe punktiga maandus- või jagatud maandustasandi lähenemisviisi.

• Ühendage digitaal- ja analoogmaandus ühes punktis ADC võrdluskontakti lähedal.

• Eraldage toitemaandus (mürarikas) ja ühendage see madala takistusega tee kaudu süsteemi täht-maanduspunktiga, vältides suurte siirdevoolude rikkumist juhtsignaale.

• Virnastamise soovitus: 4-kihiline plaat on ideaalne, kui eelarve seda võimaldab. Madala induktiivsusega tagastusteede ja loomupärase varjestuse tagamiseks kasutage esmase komponendi külje kõrval asuvaid spetsiaalseid maanduskihte. Kahekihiliste konstruktsioonide puhul kasutage ulatuslikku üleujutust ja hoidke voolujäljed võimalikult lühikesed ja laiad.

2.2 Toiteahelad ja termiline hajumine

• Jälje laius ja ahela ala: DC siini ja kolmefaasilise väljundjäljed peavad olema lühikesed ja laiad, et taluda kõrget di/dt. Värava ajami signaalipaarid peaksid parasiitilise induktiivsuse minimeerimiseks jooksma paralleelselt ja lähedal vastavatele MOSFET-i allika klemmidele.

• Soojusjuhtimine: kasutage soojusläbiviike, et juhtida tõhusalt soojust toiteseadmetest sisemistele vasest tasapindadele või alumise kihi jahutusradiaatori padjanditele. Lisajahutusradiaatori kinnitamiseks rakendage suure vooluga teedele jootemaski avad (vasega katmata).

3. Kokkupanek ja tootmine: tähelepanuta jäetud, kuid kriitilised üksikasjad

3.1 Tarneahela vastupidavus Bomide planeerimisel

Enne BOM-i (Bill of Materials) lõpuleviimist viige läbi tarneriski hindamine pika ülekandega üksuste (nt MCU-d ja sidetransiiverid) jaoks. Võimaluse korral reserveerige paigutuses nööpnõelaga ühilduvad alternatiivsed jalajäljed, et vältida tootmisseisakuid, mis on põhjustatud ühe allika tarnija häiretest.

3.2 Kruvikinnituse puhtus (sagedane, kuid tähelepanuta jäetud rikerežiim)

Mootorikontrolleri PCBA kokkupanemise ajal on kruvide kaudu kantud metallipuru peidetud tapja, mis põhjustab lühiseid ja isolatsiooni halvenemist.

• Oht: vibreerivate kruvisööturite metalliosakesed võivad kukkuda suure tihedusega IC-tihvtidele või külgnevate jälgede vahele, põhjustades sisselülitamisel vahelduvaid tõrkeid või lühiseid.

• Vastumeetmed:

• Hõõrdumisest põhjustatud osakeste tekke minimeerimiseks asendage traditsioonilised vibrokaussi söötjad astmeliste sööturitega.

• Vahetult enne kinnitamisetappi viige sisse vaakumtolmueemaldusjaam.

• Kasutage reaalajas pöördemomendi ja nurga jälgimisega nutikaid elektrilisi kruvikeerajaid, et vältida alapööret (ujumist) või keerme eemaldamist.

4. Testimine ja valideerimine: peale "Does It Spin?"

1. Funktsionaalne test (FCT): koormatud tingimustes kontrollige ülevoolu- ja ületemperatuurikaitse reaktsiooniaega – nt veenduge, et draiveri väljalülitamine käivitub <10 µs jooksul. Kinnitage ka dünaamiline võimsuse vähendamise loogika pingelanguste ajal.

2. Elektromagnetilise ühilduvuse (EMC) eelnev vastavus: juhtivad ja kiirgavad emissioonid (CE/RE) on tavalised valupunktid. Kui ilmnevad tõrked, kontrollige esmalt, kas toitesisendile on paigutatud õige nimiväärtusega TVS-diood ja ühisrežiimi drossel, ning optimeerige PWM-i lülituskiirust, reguleerides paisutakistiid.

3. Pikaajaline töökindlus: tehke termilise tsükli ja pideva töötamise katseid, et kontrollida jooteühenduste terviklikkust ja komponentide vähenemist ümbritseva keskkonna maksimaalsel temperatuuril.

Usaldusväärse projekteerimineMootori juhtimine PCBAon põhimõtteliselt kolmnurkne kompromiss elektrilise jõudluse, termodünaamika ja elektromagnetilise ühilduvuse vahel. Iga otsus – alates selgest vooluringi eraldamisest ja distsiplineeritud maandusest kuni range koostu puhtuse kontrollini – määrab toote pikaajalise stabiilsuse keerulises tööstuskeskkonnas. Selles juhendis kirjeldatud strateegiaid rakendades saate märkimisväärselt vähendada rikete määra, lühendada arendustsükleid ja suurendada oma mootori juhtimissüsteemi üldist töökindlust.
