Autode PCBA: süstemaatiline projekteerimine usaldusväärsuse sammastest kuni defektideta tootmiseni

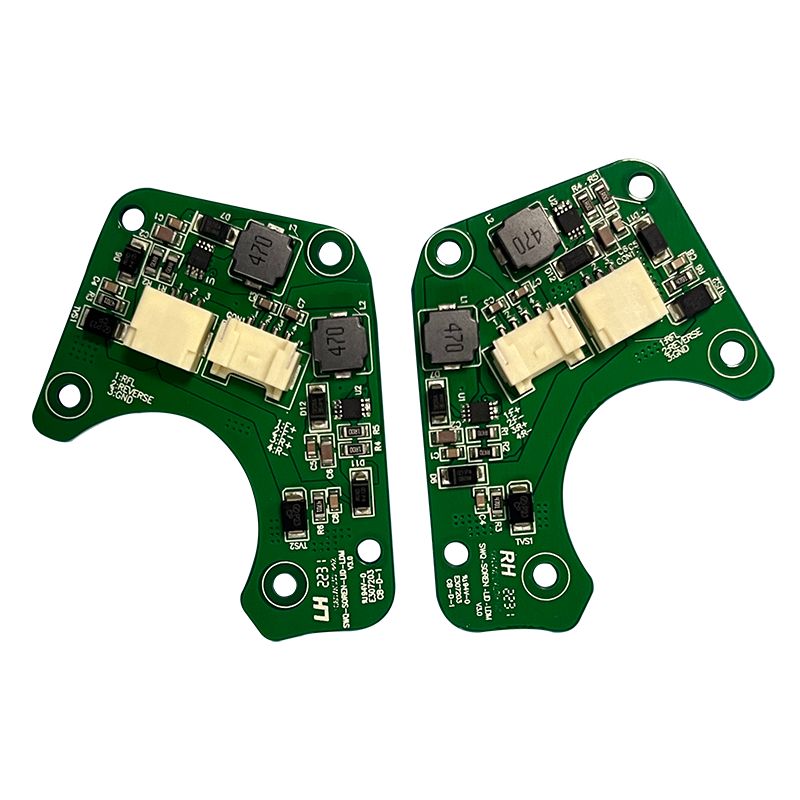

Kaasaegne auto on läbimas põhjalikku muutumist "mehaanilisest tootest" "mobiilseks intelligentseks terminaliks". Selles arengus on trükkplaadikomplektist (PCBA) – elektrooniliste juhtseadmete (ECU) füüsilise kandja ja elektrilise ühenduse tuumana – saanud sõiduki jõudluse, ohutuse ja funktsionaalsete piiride kriitilise tähtsusega tegur. Erinevalt tarbeelektroonikast,Auto PCBAtöötab ekstreemses keskkonnas, mida iseloomustavad kõrged temperatuurid, tugev termiline tsükkel, intensiivne vibratsioon, niiskus ja elektromagnetilised häired. Selle disain ja tootmine moodustavad seega range teadusliku süsteemi, mis hõlmab komponentide valikut, protsesside juhtimist ja kvaliteedi jälgitavust kogu elutsükli jooksul.

I. Ranged tipptaseme standardid: AEC-Q ja IATF 16949 ehitatud kvaliteedikraav

Autode PCBA usaldusväärsus ei tulene tugevdamisest ühes etapis, vaid selle juured on kohustusliku standardimise ülalt-alla süsteemis. Nende hulgas on AEC-Q seeria ja IATF 16949 kvaliteedijuhtimissüsteem kaks nurgakivi.

AEC-Q standardid, mille on kehtestanud Automotive Electronics Council, pakuvad komponentide sertifitseerimisspetsifikatsioone koos rangete testimislävedega erinevate komponentide tüüpide jaoks. Näiteks AEC-Q100 keskendub integraallülitustele (IC-dele), mis nõuab selliste testide läbimist nagu temperatuuri tsükkel, elektromigratsioon ja tõrkeanalüüs. AEC-Q200 sihib passiivseid komponente (kondensaatorid, takistid jne), allutades neile termošoki-, niiskus- ja vibratsioonitestid, et tagada nende jõudluse püsimine stabiilsena laias temperatuurivahemikus –40°C kuni +125°C (ja üle selle). Kõik komponendid, mis ei ole läbinud AEC-Q sertifikaati, seisavad silmitsi oluliste takistustega autotööstuse tavalistesse tarneahelatesse sisenemisel.

Tootmissüsteemi tasandil on IATF 16949:2016 asendanud ISO/TS 16949 kui autotööstuse ainsa kvaliteedijuhtimisstandardi. Selle põhiülesandeks on viie põhitööriista (APQP, PPAP, FMEA, MSA, SPC) kohustuslik rakendamine, et luua suletud ahela kvaliteediarhitektuur. Täpsemalt:

• APQP (täiustatud tootekvaliteedi planeerimine) nõuab projekteerimisetapis DFM-i (Design for Manufacturability) ülevaatamist, et ennetavalt vältida võimalikke defekte, nagu 0201 väikeste komponentide "hauakivi mahakandmine" või BGA (Ball Grid Array) padja konstruktsiooni vigu.

• PPAP (tootmisosa kinnitamise protsess) nõuab, et kriitilise kvaliteedi (CTQ) omaduste protsessivõimekuse indeks (Cpk) peab olema ≥ 1,67, mis tähendab, et protsessi võimekus peab ületama üldisi tööstusstandardeid.

• FMEA (Failure Mode and Effects Analysis) hindab süstemaatiliselt SMT (Surface Mount Technology) liinide võimalike rikete režiimide riskiprioriteedi numbrit (RPN) (nt ebapiisav jootepasta või BGA tühimikud) ja jõustab kõrge RPN-ga üksuste puhul kohustuslikud parandusmeetmed.

Projekteerimise ja protsessi kahekordne tagatis: termiliste, mehaaniliste ja keemiliste väljakutsetega tegelemine

Autotööstuse PCBA-ga seotud füüsilised väljakutsed keskenduvad kolmele valdkonnale: soojusjuhtimine, mehaaniline stress ja keskkonna korrosioon. See nõuab koostööl põhinevat innovatsiooni nii disaini- kui ka tootmisprotsessides.

1. Soojusjuhtimine ja materjalivalik Mootoriruumide või toiteakude läheduses asuvad PCBA-d peavad taluma pikaajalist kõrget temperatuuri. Termiliste tõrgete leevendamiseks eelistavad disainerid kõrge Tg-ga (klaasistumistemperatuur ≥ 170 °C) FR-4 materjalide või polüimiidiga substraate, vältides PCB-de pehmenemist ja deformeerumist kuumuse mõjul. Suure võimsusega komponentide puhul võetakse soojuse hajumise teede optimeerimiseks kasutusele metallsüdamikuga PCB-d (MCPCB) või termilised läbipääsud koos jahutusradiaatoritega. Lisaks pakuvad PECVD (Plasma Enhanced Chemical Vapor Deposition) plasmakatted, mis on termiliselt läbipaistvad, molekulaarset kaitset ilma soojuse hajumist takistamata, muutes need eriti sobivaks kompaktsete suure võimsustihedusega rakenduste jaoks, nagu domeenikontrollerid.

2. Mehaaniline vibratsioonikaitse ja ühenduste tugevdamine Vibratsioon on jooteliigese väsimuse rikke peamine põhjus. Disainijuhised järgivad DFM-i põhimõtteid: vältige suurte raskete komponentide paigutamist pingekontsentratsiooni tsoonidesse ja eelistage SMT-d läbiavade komponentidele, et vähendada jooteühenduse pinget. Vibratsioonile vastuvõtlike BGA-pakettide puhul rakendatakse Underfill protsessi – kiibi all oleva tühimiku täitmist liimiga, et jaotada pinget. See võib parandada löögi usaldusväärsust mitme suurusjärgu võrra. Lisaks pakuvad pressitavad standardid, nagu IPC-9797A, spetsifikatsioone pistikute töökindluse kohta vibratsioonikeskkonnas.

3. Konformne kate ja korrosioonikaitse Niiskus, soolapihustus ja keemilised saasteained kujutavad PCBA-le pikaajalist korrosiooniohtu. Konformse katte valikuline pealekandmine on tavapraktika. Andurite või kõrgsageduslike signaalilinkide puhul võivad traditsioonilised katted mõjutada signaali terviklikkust või lisada soojustakistust. Sellistel juhtudel pakuvad nanotehnoloogiapõhised molekulaarsed katted (nt P2i plasmakatted) suurepärase lahenduse, pakkudes kondensatsioonivastast kaitset ilma impedantsi omadusi muutmata. Suure tihedusega BGA piirkondade puhul tuginetakse jootetühjenemise määra jälgimiseks AXI-le (Automated X-ray Inspection), et vältida tühimike muutumist korrosiooni või pragude leviku põhjusteks.

Defektideta tootmine: suletud ahelaga 3D SPI kuni MES täielik jälgitavus

Autotööstuse PCBA tootmise põhieesmärk on läheneda nulldefektile. See eesmärk saavutatakse kõrgelt automatiseeritud kontrolli ja reaalajas protsesside juhtimisega.

Kriitilise SMT etapi – jootepasta printimise – statistika näitab, et 60–70% defektidest tulenevad printimise kõrvalekalletest. Selle probleemi lahendamiseks võtavad juhtivad tootmisliinid kasutusele 3D SPI (kolmemõõtmeline jootepasta kontroll), mis on ühendatud printeriga ühendatud suletud ahela tagasisidesüsteemiga. Kui SPI tuvastab jootepasta mahu või kõrguse suundumuse, reguleerib süsteem automaatselt kaabitsa survet või šablooni vabastamise kiirust ilma käsitsi sekkumiseta. See mehhanism hoiab kriitiliste parameetrite Cpk stabiilselt üle 1,67. Järgmistes etappides:

• AOI (Automated Optical Inspection) fikseerib visuaalsed defektid, nagu komponentide nihked ja sillad.

• ICT (In-Circuit Testing) kasutab sondi kontakte, et kiiresti tuvastada elektrilisi rikkeid, nagu lühised ja takistuse tolerantsid.

• FCT (Functional Circuit Testing) simuleerib reaalseid töötingimusi (nt 12 V/24 V võimsuse kõikumisi), et kontrollida PCBA funktsionaalset terviklikkust.

Oluline on see, et täielik jälgitavus ei ole läbiräägitav. Vastavalt standardile IATF 16949 seob tootmise teostamise süsteem (MES) iga komponendi partiinumbri, paigutusparameetrid, tagasivoolu temperatuuriprofiilid ja isegi röntgenpildid lõpliku lasergraveeritud PCBA ainulaadse UID-ga. Põllu rikke korral saab kogu tootmisajaloo 60 sekundi jooksul hankida, võimaldades täpset ohjeldamist ja algpõhjuste analüüsi. See jälgitavus on üha olulisem ka remondiõiguse eeskirjade toetamisel.

Rakenduste stratifitseerimine ja süsteemiintegratsioon

Autotööstuse PCBA rakendused hõlmavad mitut valdkonda, alates kere juhtimisest ja jõuülekandest kuni intelligentsete kokpittide ja autonoomse sõiduni. Igal stsenaariumil on erinevad prioriteedid:

• Body Domain (BCM, Body Control Module): Rõhutab I/O-juhtimist ja madalat energiatarbimist ning kulutundlikkus nõuab tasakaalustatud kaitsemeetmeid.

• Jõuülekande ja ohutuse valdkonnad (ABS/ESP, mitteblokeeruv pidurisüsteem/elektrooniline stabiilsusprogramm): nõuavad äärmiselt suurt reageerimiskiirust ja äärmuslikku keskkonnataluvust, mistõttu on vaja kvaliteetseid AEC-Q100 IC-sid ja tugevdatud liiasuskonstruktsiooni.

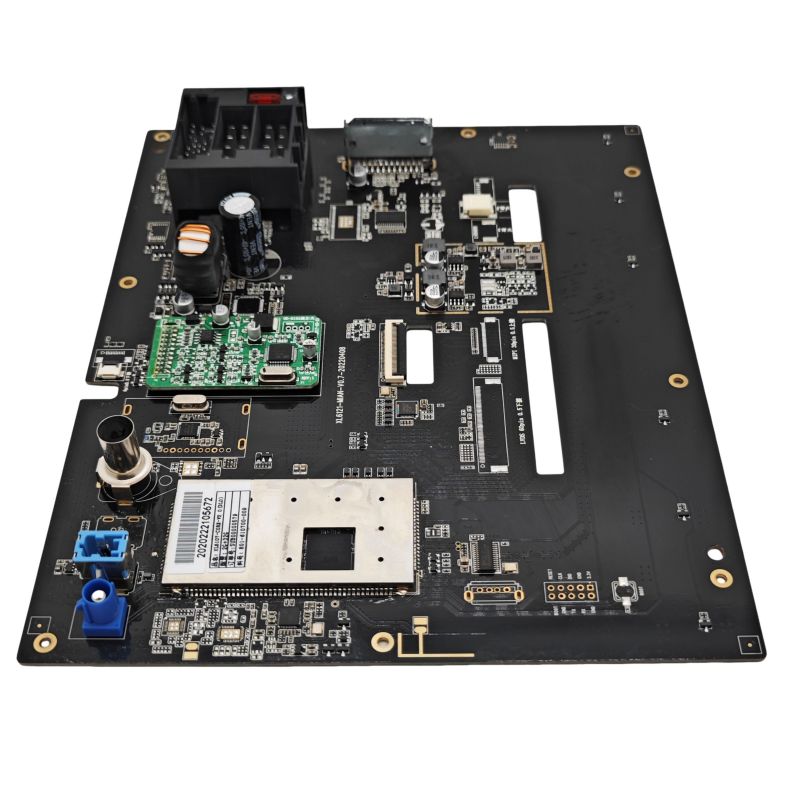

• Infotainment domeen: eelistab kiiret signaaliedastust (nt HDMI, LVDS) ja elektromagnetilist ühilduvust (EMC), kasutades signaali terviklikkuse optimeerimiseks sageli HDI-d (High-Density Interconnect) või jäik-flex-tehnoloogiat.

Auto PCBAon oma olemuselt determinismiteadus. See kehtestab AEC-Q ja IATF 16949 kaudu ranged standardid usaldusväärsete geenide filtreerimiseks allikas; see annab riistvarale vastupidavuse karmide keskkondade vastu tänu spetsiaalsetele konstruktsioonidele ja protsessidele, mis on suunatud kuumusele, vibratsioonile ja korrosioonile; ja see lukustab peaaegu nulldefektide protsesside järjepidevuse masstootmises suletud ahela SPC, AOI/röntgenkontrolli ja MES-i jälgitavuse kaudu. Kuna autotööstuse E/E (elektrilised/elektroonilised) arhitektuurid arenevad kesksete andmetöötlusplatvormide suunas, ei pea PCBA mitte ainult võimaldama suuremat arvutustihedust, vaid saavutama ka liiasuse ja rikete prognoositavuse funktsionaalse ohutuse raamistikus (ISO 26262). Selle valdkonna tehnoloogilised uuendused suunavad autotööstust jätkuvalt turvalisema, intelligentsema ja usaldusväärsema silmaringi poole.
