Mängukonsooli PCBA valdamine: täielik tehniline ülevaade

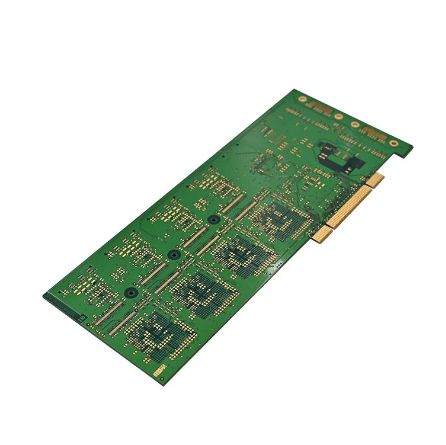

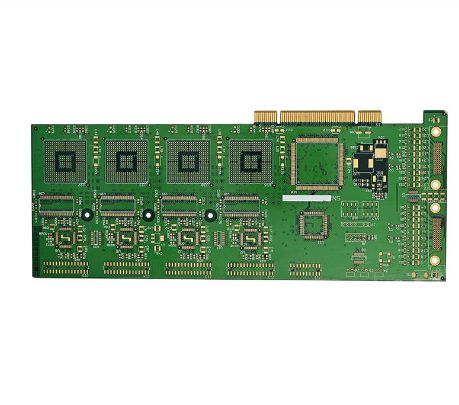

Mängukonsooli PCBA (printed Circuit Board Assembly) on selle "süda" – see kannab protsessorit, mälu, kuvadraivereid ja kõiki välisseadmete liideseid. Ükskõik, kas ehitate retro pihuarvutit või kaasaegset kaasaskantavat mänguseadet, see juhend juhendab teid kogu protsessist.

Kõigepealt planeerimine: määrake oma mängukonsool

Kui investeerite aega planeerimisse enne jootekolbi kätte võtmist, säästate teid paljudest peavaludest.

1. Määratlege oma eesmärgid ja põhispetsifikatsioonid

Mõelge selgelt, millist mängukonsooli soovite luua:

• Retrostiil: Käitab 8-bitiseid või 16-bitisi emuleeritud mänge, madala jõudluse nõudega, sobib suurepäraselt algajatele. Tüüpiline näide on Arduboyga ühilduv seade, mis kasutab 16MHz ATmega32u4, mis juhib 128 × 64 OLED-ekraani.

• Moodne stiil: Käitab Linuxit, emuleerib PSP-d või kõrgema taseme süsteeme. Selleks on vaja võimsamat südamikku – nt 7-tollise IPS-ekraaniga Raspberry Pi 3B+, millele lisanduvad spetsiaalsed toitehaldus- ja laiendusnupuplaadid.

2. Valige põhikomponendid

Siin on tüüpiline materjalide arve amängukonsool PCBA:

Pro-näpunäide: kontrollige alati kõigi komponentide pinge- ja loogikatasemeid (3,3 V vs. 5 V), et tagada nende õige suhtlemine.

Vooluahela projekteerimine ja prototüüpimine

Kui planeerimine on tehtud, liigute PCBA arenduse tuuma – disaini ja tootmise juurde.

1. Skeem ja PCB paigutus

Kasutage EDA tööriista (KiCad, Altium Designer, EAGLE), et teha järgmist.

• Joonistage skeem: ühendage õigesti protsessor, ekraan, nupud, salvestusruum ja toitehalduse IC-kontaktid.

• PCB paigutus: asetage põhiprotsessor ekraanipistiku lähedale, et lühendada kiireid signaaliteid. Muutke toite- ja maandusjäljed laiemaks ning kasutage elektromagnetiliste häirete (EMI) vähendamiseks kindlat aluspinda.

• Käivitage DRC: käivitage projekteerimisreeglite kontrollid, et veenduda, et jäljelaiused ja vahekaugused vastavad teie tootja võimalustele.

2. Prototüüpimine ja Bom-i ettevalmistamine

Eksportige Gerberi failid ja saatke need prototüüpimiseks PCB-seadmesse. Samal ajal alustage komponentide hankimist. Pange tähele, et spetsiaalsete IC-de ja pistikute teostusaeg võib olla 12–24 nädalat, nii et planeerige ette.

 PCBA koost – jootmine ja paigaldamine

Kui olete tühja trükkplaadi kätte saanud, on aeg jootma ja kokku panna. Valige meetod, mis sobib teie oskuste tasemega.

1. SMT komponentide jootmine (pindpaigaldus)

Väikeste SMD-osade, nagu takistid ja kondensaatorid, puhul kasutatakse professionaalses protsessis pick-and-place + reflow jootmist. DIY stsenaariumi korral saate teha järgmist.

• Käsijootmine: kasutage detaili paigutamiseks pintsette, soojendage padja ja tihvti rauaotsaga ning sisestage jootetraat.

• Reflow: kandke padjadele jootepastat, asetage komponendid ja kuumutage PCB-d pliidiplaadil, kuni pasta sulab (~190°C).

2. THT-komponentide jootmine (läbiava)

Nupud, patareihoidjad, tihvtide päised ja sarnased osad sisestatakse ülevalt ja joodetakse alt.

Jootmise näpunäited:

• Jootke kõigepealt lühemad komponendid (takistid, kondensaatorid), seejärel kõrgemad (päised, pesad).

• Seadke triikraua temperatuuriks ~300 °C ja hoidke iga liigendit kuumutatuna alla 5 sekundi, et vältida osa või padja kahjustamist.

• Pöörake tähelepanu LED-tulede, elektrolüütkondensaatorite ja akujuhtmete polaarsusele (punane = positiivne, must = negatiivne).

Püsivara ja tarkvara

Kui riistvara on kokku pandud, on teie konsool vaid "keha" – see vajab püsivara, et see elustuks muutuda.

1. Seadistage arenduskeskkond: installige valitud protsessori jaoks Arduino IDE, Raspberry Pi OS või samaväärsed tööriistaahelad. Arduino Pro Micro-põhise projekti jaoks installige Arduboy2 teek.

2. Püsivara kirjutamine/välgutamine: püsivara tegeleb riistvara initsialiseerimisega, loeb nuppude sisendeid, juhib ekraani ja käivitab mänguloogika. Algajad peaksid alustama avatud lähtekoodiga projektidega (nt Arduboy mänguteegid), et õppida, kuidas mänge portida.

3. Mängude laadimine: microSD-toega konsoolide puhul asetage mängu ROM-failid kaardile; püsivara loeb ja käivitab need sealt.

Testimine ja kontrollimine

See on kvaliteedi tagamise samm – ärge kunagi jätke seda vahele.

1. Toiteeelne kontroll: kasutage multimeetrit, et kontrollida toite ja maanduse vahelisi lühiseid. Kontrollige veelkord kõigi osade polaarsust ja orientatsiooni.

2. Sisselülitamise test: esmalt lülitage sisse ilma peamist IC-d ja veenduge, et kõik toiteliide (nt 3,3 V, 5 V) väljastavad õigesti. Seejärel installige protsessor ja testige põhifunktsioone.

3. Funktsionaalne test: testige ükshaaval nuppude sisendeid, ekraani väljundit, heli ja laadimist. Kasutage iga rea ​​toimimise kontrollimiseks testkoodi, mis läbib iga funktsiooni.

4. Mängu test: mängige mängu pidevalt 15–30 minutit. Jälgige ekraani stabiilsust, nuppude reageerimisvõimet ja üldist temperatuuri tõusu.

Täpsemad näpunäited ja levinumad lõksud

• Soojusdisain: suure jõudlusega südamikud (nt Raspberry Pi) toodavad märkimisväärset soojust – arvestage jahutusradiaatoreid või ventilatsiooniavasid nii PCB paigutuses kui ka korpuse kujunduses.

• EMI (elektromagnetilised häired): kiirete digitaalsete signaalide jaoks kasutage diferentsiaalpaare ja ümbritsege need müra vähendamiseks maandusjälgedega.

• DFM (Design for Manufacturability): kui plaanite väikeste partiide tootmist, konsulteerige oma PCBA tootjaga juba projekteerimisetapi alguses, et veenduda, et teie paigutus vastab nende tootmisvõimalustele.
