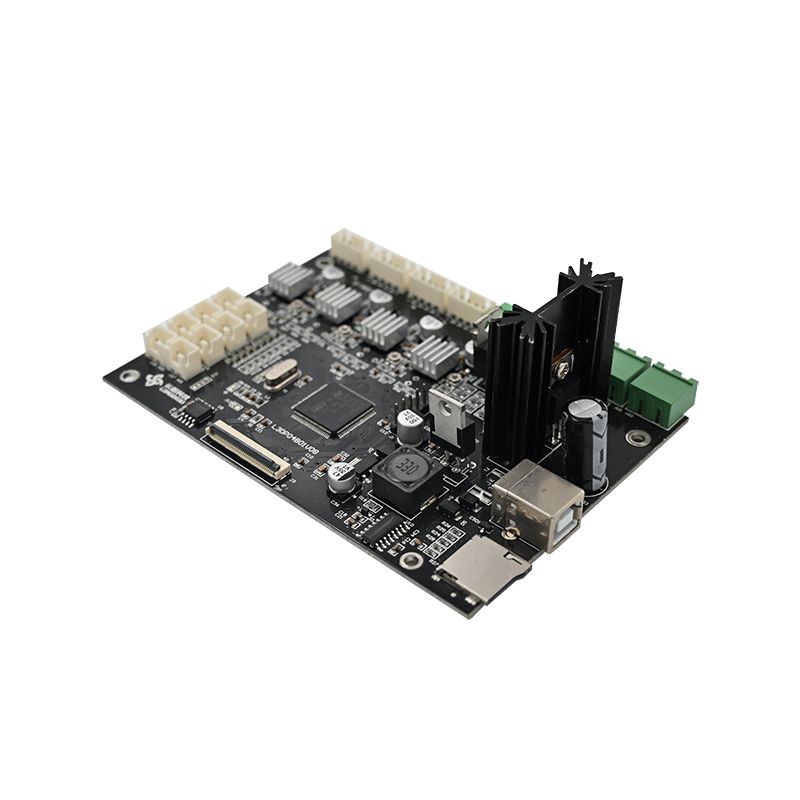

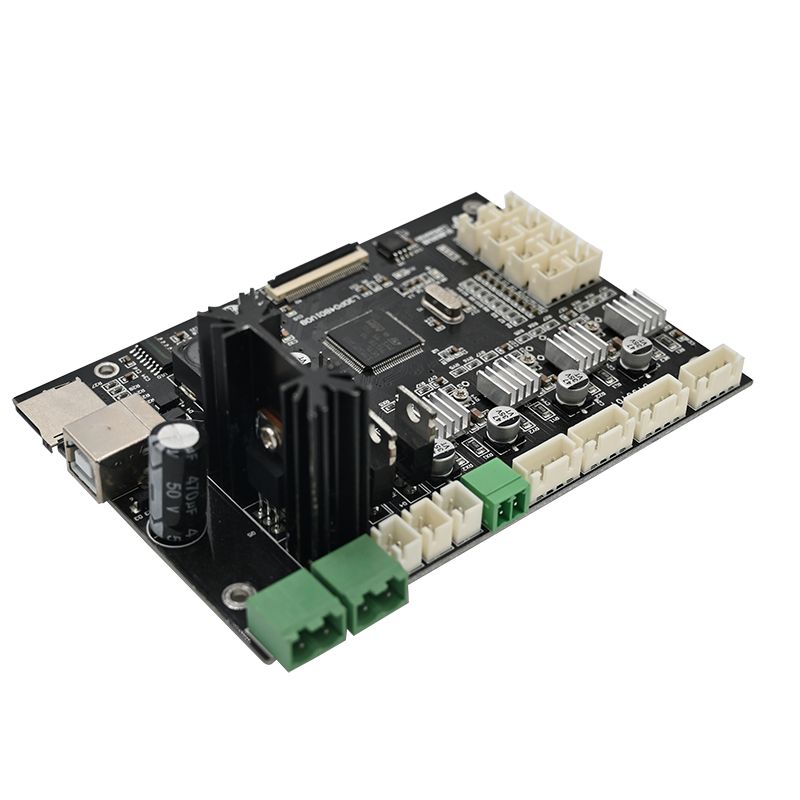

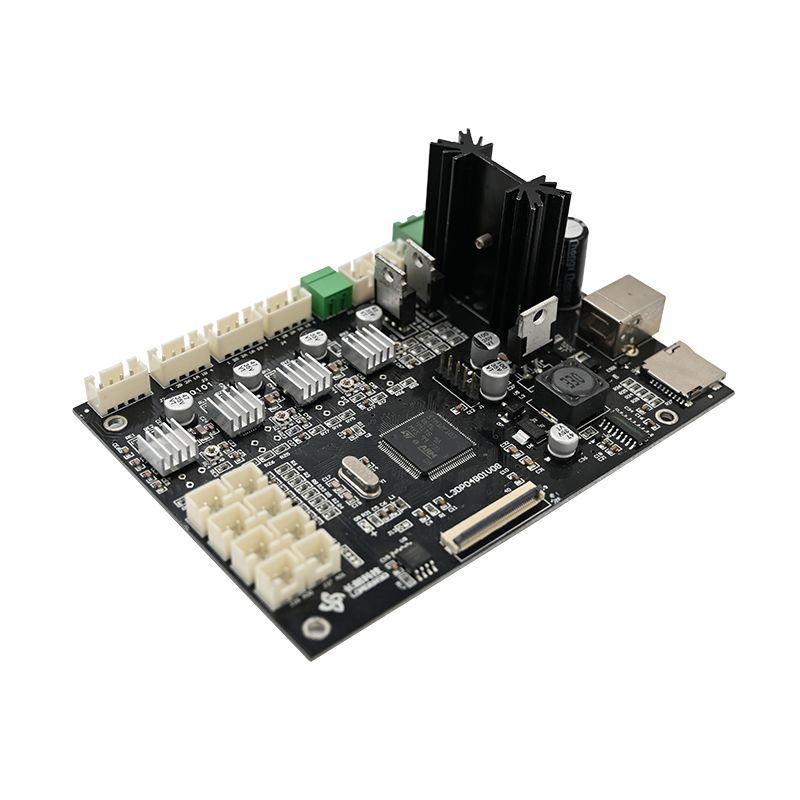

LED-ekraan PCBA

Tootekirjeldus

Mis on LED-ekraaniga PCBA?

Kui otsite laia valikut Hiinas toodetud LED-ekraaniga PCBA-sid, on Unixplore Electronics teie parim valik. Nende toodete hind on väga konkurentsivõimeline ja nendega kaasneb tipptasemel müügijärgne teenindus. Lisaks on nad aktiivselt otsinud WIN-WIN koostöösuhteid klientidega üle kogu maailma.

LED-ekraani trükkplaadi koost on LED-ekraani põhiosa. See vastutab selliste parameetrite juhtimise eest nagu LED-lambi helmeste heledus ja värvus, et saavutada piltide ja tekstifunktsioonide kuvamine. Järgmised on mõned LED-ekraani juhttrükkplaadi tavalised komponendid ja disainipunktid:

Põhikontrolleri vooluahel:Põhikontrolleri ahel on LED-ekraani juhtlülitusplaadi keskpunkt. See vastutab signaalide vastuvõtmise eest arvutitest või muudest juhtseadmetest ning kontrollib selliseid parameetreid nagu LED-lambi helmeste heledus ja värv. Põhikontrolleri vooluring kasutab tavaliselt suure jõudlusega mikroprotsessoreid või DSP-kiipe, et saavutada kiiret ja täpset juhtimist.
Sisendliidese vooluahel:Sisendliidese ahel on ühendusosa LED-ekraani juhtlülitusplaadi ja arvuti või muude juhtseadmete vahel. See vastutab väliste signaalide teisendamise eest elektrisignaaliks, mida sisemised ahelad suudavad ära tunda ja edastada töötlemiseks põhikontrolleri ahelasse.
Kuvari vooluahel:Ajami vooluahela ekraan on LED-ekraani juhtlülitusplaadi väljundosa. See juhib LED-lambi helmeste heledust ja värvi vastavalt põhikontrolleri vooluringi juhistele, et saavutada kuva kujutised ja tekstifunktsioonid. Ajamiahela kuvamisel kasutatakse tavaliselt suure täpsusega väikese võimsusega seadmeid, et tagada stabiilne ja tõhus väljundjuhtimine.
Sideliidese vooluahel:Sideliidese ahel on sild LED-ekraani juhttrükkplaadi ja muude seadmete vahel. See suudab suhelda teiste seadmetega traadiga või juhtmevabade meetodite kaudu, nagu RS232, USB, WiFi jne. Sideliidese ahel vastutab põhikontrolleri vooluahela andmete edastamise eest teistele seadmetele ja andmete tagasiside vastuvõtmise eest teistelt seadmetelt, et saavutada kaugjuhtimine. ja teabe jagamine.
Toitehaldusahel:Toitehaldusahel on LED-ekraani juhtplaadi energiaosa. See vastutab stabiilse ja usaldusväärse toiteallika tagamise eest, et tagada teiste vooluahelate normaalne töö. Toitehaldusahelal peaksid olema ohutuskaitsefunktsioonid, nagu ülepingekaitse ja liigvoolukaitse, et tagada süsteemi ohutu ja stabiilne töö.
Väliskujundus:LED-ekraani juhttrükkplaadi kujundus peab arvestama ka disainiga, sealhulgas trükkplaadi suurust, kuju, värvi, et see vastaks kasutaja vajadustele ja esteetikale. Samal ajal peab projekteerimisel arvestama ka konstruktsiooni tugevust ja soojuse hajumist, et tagada trükkplaadi stabiilne töö.
Unixplore pakub teie EMS-projekti jaoks täielikku käivitusvalmis teenust. Võtke meiega julgelt ühendust oma juhatuse hoone osas, saame teha hinnapakkumise 24 tunni jooksul pärast teie kättesaamistGerberi failjaBOM-i loend!

LED-ekraan PCBA tootmine

* Kliendi tarnitud Gerberi fail ja Bom-loend
* Valmistatud tühi PCB, komponendid ostetud meie poolt
* PCB valmistamine täielikult kokku pandud osadega
* 100% funktsioon testitud OK enne saatmist
* RoHS-iga ühilduv pliivaba tootmisprotsess
* Kiire kohaletoimetamine sõltumatu ESD-paketiga
* Ühekordne elektrooniline tootmisteenus PCB projekteerimiseks, trükkplaatide paigutuseks, trükkplaatide tootmiseks, komponentide hankimiseks, PCB SMT ja DIP kokkupanekuks, IC programmeerimiseks, funktsiooni testimiseks, pakendamiseks ja tarnimiseks

Unixplore'i PCB ja PCB kokkupaneku võimalus

Parameeter	Võimekus
Kihid	1-40 kihti
Kooste tüüp	Läbiv auk (THT), pindkinnitus (SMT), segatud (THT+SMT)
Komponendi minimaalne suurus	0201(01005 meetrika)
Komponendi maksimaalne suurus	2,0 x 2,0 x 0,4 tolli (50 mm x 50 mm x 10 mm)
Komponentide pakettide tüübid	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP jne.
Minimaalne padja kõrgus	0,5 mm (20 miili) QFP, QFN ja 0,8 mm (32 miili) BGA jaoks
Minimaalne jälje laius	0,10 mm (4 miili)
Minimaalne jälgede kliirens	0,10 mm (4 miili)
Minimaalne puuri suurus	0,15 mm (6 miili)
Maksimaalne tahvli suurus	18 tolli x 24 tolli (457 mm x 610 mm)
Tahvli paksus	0,0078 tolli (0,2 mm) kuni 0,236 tolli (6 mm)
Tahvli materjal	CEM-3, FR-2, FR-4, High-Tg, HDI, alumiinium, kõrgsagedus, FPC, jäik-Flex, Rogers jne.
Pinna viimistlus	OSP, HASL, Flash Gold, ENIG, Gold Finger jne.
Jootepasta tüüp	Pliivaba või pliivaba
Vase paksus	0,5 OZ – 5 OZ
Montaažiprotsess	Reflow jootmine, lainejootmine, käsitsi jootmine
Kontrollimeetodid	Automatiseeritud optiline kontroll (AOI), röntgenikiirgus, visuaalne kontroll
Testimismeetodid ettevõttesiseselt	Funktsionaalne test, sondi test, vananemise test, kõrge ja madala temperatuuri test
Pöördeaeg	Proovide võtmine: 24 tundi kuni 7 päeva, Mass Run: 10-30 päeva
PCB montaaži standardid	ISO9001:2015; ROHS, UL 94V0, IPC-610E klass ll

Unixplore'i lisandväärtusega EMS-teenus

● IC eelprogrammeerimise teenus failiga HEX, ELF ja BIN formaadis.
● LED-ekraani PCBA funktsiooni testimisseade, mis on kohandatud vastavalt kliendi testimisnõuetele
● Kasti ehitusteenus, sealhulgas plast- ja metallkorpuse vormide ja osade tootmine
● Konformne kate, sealhulgas selektiivlakk, epoksüvaiguga kate
● Juhtmestiku ja kaablikomplekt
● Valmistoote komplekt, sealhulgas kast, ekraan, membraanlüliti, märgistus ja kohandatud kasti või jaemüügikarbi pakkimine.
● Soovi korral on saadaval mitmesugused kolmanda osapoole testid PCBA jaoks
● Toote sertifitseerimise abi

PCBA tootmisprotseduur
