20-aastase tarbeelektroonika ja trükkplaatide tootmise kogemusega olen läbi vaadanud tuhandeid laevalgustite komplekte. See juhend hõlmab materjali valikut, soojusjuhtimist, draiverite topoloogiaid ja laevalgustite PCBA disainile omaseid vastavusnõudeid.
Mida peab tegema laevalgusti PCBA

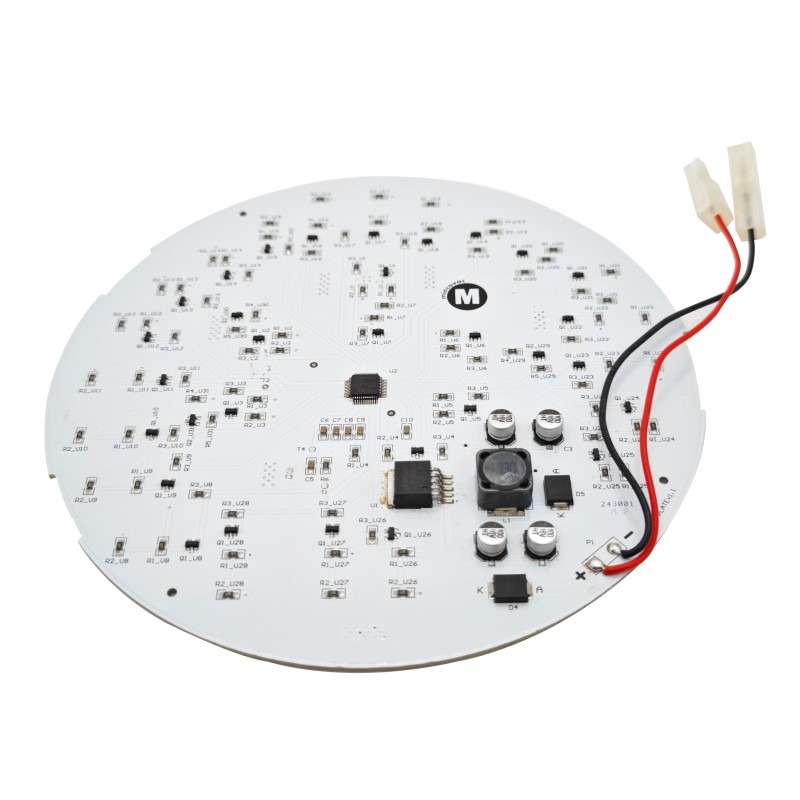

Laevalgusti PCBA (printed Circuit Board Assembly) juhib ja toidab LED-valgusallikat. Erinevalt tühjast PCB-st sisaldab PCBA kõiki plaadile joodetud komponente --- LED-e, draivereid, takisteid, kondensaatoreid ja pistikuid.
Laevalgusti PCBA põhifunktsioonid:
- Vahelduvvoolust alalisvooluks teisendamine (kui integreeritud draiver):Muudab 110–277 V vahelduvvoolu LED-ide jaoks madalpinge alalisvooluks
- Püsiv vooluregulatsioon:Säilitab stabiilse LED-voolu vaatamata sisendpinge kõikumisele
- Soojusjuhtimine:Juhib soojust LED-ühendustest eemale, et vältida enneaegset riket
- Hämardamise juhtseade (valikuline):Liidesed seinadimmeritega (0-10 V, TRIAC või PWM)
Erinevus tühjast PCB-st:Paljal PCB-l on vase jäljed ja padjad, kuid puuduvad komponendid. PCBA on täielikult kokku pandud ja valgustusseadmesse paigaldamiseks valmis.
Tehnilised põhispetsifikatsioonid
Sisendvõimsuse parameetrid
Parameetrite StandardvahemikKõrge jõudlusega vahemik Sisendpinge (AC) 110–120 V (USA) või 220–240 V (EL) 90–277 V (universaalne) Sisendsagedus 50/60 Hz50/60 Hz Võimsustegur (PF)>0,70 (tarbija.9) (THD) <20%<15% (DLC nõue) Liigpingekaitse 1 kV (põhiline) 2–4 kV (kaubanduslik)
Võimsustegur ja THD nõuded Energy Stari ja DLC standardite järgi.
LED-väljundi spetsifikatsioonid
Parameeter Madal VõimsusKeskmine VõimsusKõrge võimsusKogu luumeni väljund800-1500 lm (asendab 60W hõõglambi)1500-3000 lm3000-5000 lm+LED-de arv18-4848-100100-200+LED-10-M3001-10-vool mA300-700 MATkoguvõimsus8-15W15-30W30-60W
Füüsilised spetsifikatsioonid
Parameeter FR4 StandardAlumiinium MCPCBBoard Shape Ümar, ruudukujuline või kohandatud Ümar, ruudukujuline või kohandatud Läbimõõt (tavaline ümmargune) 100 mm kuni 300 mm 100 mm kuni 300 mm Vase kaal 1 unts (signaal), 2 unts (võimsus) 1-2 oz Kihtide arv2 kihti (kõige tavalisem) 1-30 kihti. W/m·K1-9 W/m·K
PCB materjali valik: FR4 vs alumiiniumist MCPCB
Valik FR4 ja alumiiniumist MCPCB (Metal Core PCB) vahel on laevalgusti PCBA disainimisel kõige olulisem otsus.
Võrdlustabel
IseloomulikFR4 PCBAAlumiinium MCPCBsoojusjuhtivus Halb (0,3-0,5 W/m·K)Heast kuni suurepäraseni (1-9 W/m·K)Kaal Kerge MõõdukasKulu (madal helitugevus)Madalam Mõõdukas (30-50% kõrgem kui FR4)LED-i eluiga 150mA30,0,00000-40,0,000 tundi Rakendus Madala võimsusega (<12 W), vahetatav pirn Keskmise kuni suure võimsusega laekinnitused
Otsuste maatriks
Laevalgusti võimsus Soovitatav PCBA materjalPõhjus 5W-12W (väike süvistatav)FR4 (2-kihiline)Madalam hind, vastuvõetav soojus12W-25W (standardne lagi)Alumiinium MCPCB (1-2 W/m·K)Soojusjuhtimine kriitiline25W-50W (suured paneelid)W-LED (suured paneelid)Väljatulemus/-5 ülekuumenemine50W+ (kaubanduslik)Premium-alumiinium (5-9 W/m·K) või vasest südamik Töökindluse tagamiseks kohustuslik
Rusikareegel:Üle 15 W laevalgustite puhul kasutage alumiiniumist MCPCB-d. FR4 põhjustab kuumenemise tõttu LED-i enneaegse rikke.
Laevalgusti PCBA draiveri topoloogia
Laevalgusti PCBA-d kasutavad kahte peamist draiveriarhitektuuri: integreeritud (samal plaadil olevad komponendid) või kaugjuhtimispuldi (eraldi draiveriplaat).
Integreeritud vs. kaugjuhtimispult
Aspekt Integreeritud draiver (COB või lineaarne) Kaugjuhtimine (eraldi plaat) Draiveri asukoht LEDidega samal PCBA-l Eraldi plaat, ühendatud juhtmetega Tüüpiline võimsus 5W-25W15W-100W+Efektiivsus80-88%85-93%Värisemise jõudlusVõib olla halb (ACLihtsate lineaarsete draiveritega suurepäraselt toimiv). ainult) Lai (0–10 V, TRIAC, DALI)Madalam (ühe plaadiga) Kõrgem (kaks plaati) Parim kulutundlike, mittetumenevate valgustite jaoks, kaubanduslik, hämardatav, suure võimsusega
Konstantne vool vs konstantne pinge
Draiveri tüüp Parim Eeliste jaoks PuudusedPüsivool (CC)Otseajamiga LED-jadad Lihtsam, vähem komponente LED-ide arv peab vastama draiveri pingele Püsipinge (CV)Modulaarsed kinnitused mitme plaadiga Standardne 12V/24V, lihtne laiendada Vajab eraldi voolu piiravaid takisteid
Soovitus laevalgusti PCBA jaoks:Kasutage integreeritud disainilahenduste jaoks konstantse voolu draiveri topoloogiat. See tagab stabiilse LED-voolu ilma täiendavate takistiteta.
Laevalgusti PCBA soojusjuhtimine
Kuumus on LED-i eluea peamine vaenlane. LED-ühenduse temperatuuri iga 10 °C alanemise korral kahekordistub eluiga.
Soojusteede projekteerimine
Laevalgusti PCBA soojustee järgib järgmist järjestust:
LED-ristmik → LED-termopad → PCBA vask → dielektriline kiht (MCPCB) → alumiiniumist alus → kinnituskorpus → ruumiõhk
Nõrgem lüli:Dielektriline kiht (vaskahela ja alumiiniumaluse vaheline isolatsioon). Standardse dielektriku juhtivus on 1-3 W/m·K. Premium dielektrik ulatub 5-9 W/m·K.
LED-padja disainireeglid
Disain Element Nõue Termoavad LED9-12 läbimõõduga (0,3 mm läbimõõduga) suure võimsusega LEDVia täidise kohta Täidetud ja korgiga (võimaldab peal jootmist) Vasest padja suurus Minimaalne 2x LED termopadja suurus Joote katvus 80-90% termopadja pindalast (röntgeni kontroll)Tühine tolerants 25%Maksimaalne pindala
Termiline kontrollimine
Tootmiskatse:Pärast kokkupanekut laske laevalgustil 1 tund täisvõimsusel töötada. Mõõtke infrapunakaamera abil temperatuuri LED-patjadel.
Temperatuur (LED-padi) HinneOodatav eluiga<50°CEsuurepärane70 000+ tundi50-60°CHea 50 000-70 000 tundi60-70°CAvastuvõetav 30 000-50 000 tundi>70°CRikke risk <20,00 tundi
PCB paigutuse reeglid laevalgusti PCBA jaoks
Reegel 1: LED-ide sümmeetriline paigutus
Asetage LED-id ühtlaselt üle PCBA, et vältida kuumaid kohti ja tagada ühtlane valgusjaotus. Ümmarguste laevalgustite jaoks:
- Asetage LED-id kontsentrilistesse ringidesse
- Võrdne vahekaugus külgnevate LED-ide vahel
- Hoidke laua servast ühtlast kaugust
Reegel 2: lühikesed kõrge voolu jäljed
Tugeva voolu jäljed (LED-toide ja maandus) peaksid olema võimalikult lühikesed ja laiad. Arvutage vajalik laius:
2 untsi vase puhul 20 °C temperatuuri tõus:
- Laius (miilides) = vool (amprites) × 35
Näide: 300 mA (0,3 A) jälg → 0,3 × 35 = minimaalselt 10,5 miili (0,27 mm)
Lisage 50% ohutusvaru:Kasutage 300 mA jälgede jaoks 16 miili (0,4 mm).
Reegel 3: Eraldage vahelduv- ja alalisvoolu sektsioonid
Kui PCBA sisaldab integreeritud AC-DC muundurit:
- Hoidke vahelduvvoolu sisend (kõrgepinge) plaadi ühes servas
- Säilitage vahelduvvoolu ja madalpinge alalisvoolu jälgede vaheline kaugus 3 mm
- Kui ruumi on vähe, kasutage PCB-s füüsilist pilu või vallikraavi
Reegel 4: Vase valamine maapinnale
Kasutage LED-tagastuse jaoks ülemise kihi (MCPCB puhul vooluringi kiht) tahke vaskvalamist. See vähendab pingelangust ja parandab soojuse levikut.
Reegel 5: Daisy-Chain jõujaotus
Pikemate laevalgustite (lineaarsete või ristkülikukujuliste) puhul suunake toitejälgi keskse bussina, mitte ei toida LED-e eelmise stringi lõpust.

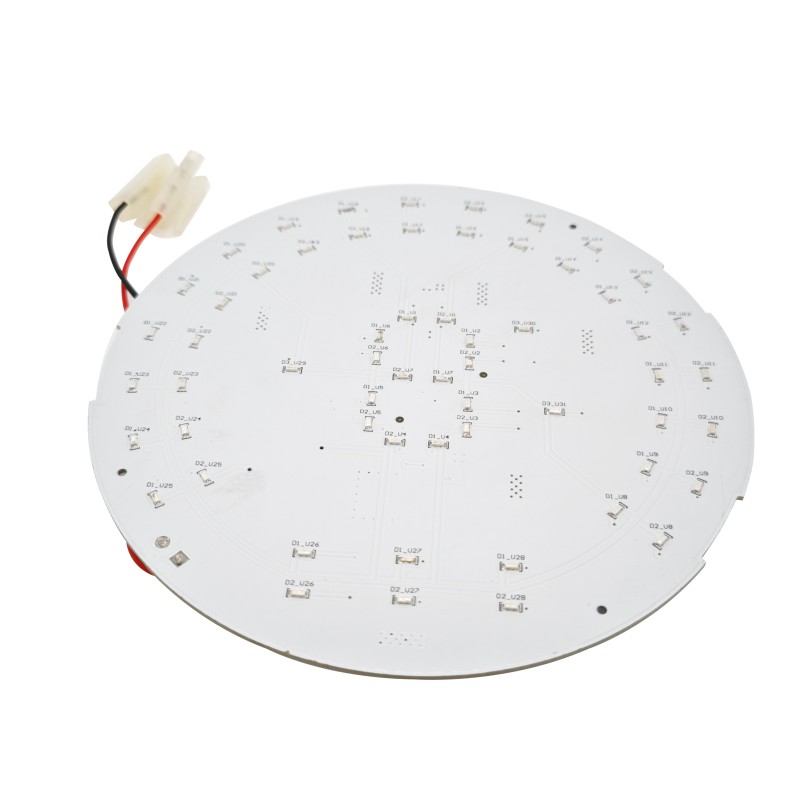

Laevalgusti PCBA paigutuse näide (ümmargune)
Tavalisel ümmargusel laevalgustil PCBA (läbimõõt 150 mm, 36 LED-i) on järgmine kiht:
Kiht Funktsioon Vase kaalÜlemine (vooluahela kiht) LED-padjad, jäljed, draiveri komponendid2 ozDielektriline kihtElektriisolatsioon75–100 µmAlumiiniumist alussoojuse jaotamine ja mehaaniline tugi 1,6 mm paksune alumine osa (valikuline) Ainult sekundaarsed komponendid või jootemaskN/A
Virvenduse ja hämardamise kaalutlused
Virvenduse põhjused
LED-virvendus tekib siis, kui draiveri väljundvoolul on märkimisväärne pulsatsioon. Levinud põhjused:
- Ebapiisav väljundmahtuvusjuhis
- Kehv TRIAC-hämardi ühilduvus(mahtuvusliku koormusega esiserva dimmerid)
- Madala sagedusega PWM-hämardus(<1 kHz)
Virvenduse mõõdikud
Meetriline Hea VastuvõetavVeel (100 Hz) Virvenduse protsent (100 Hz) <10%10–30%>30% Virvendusindeks<0,10,1–0,3>0,3 Virvendussagedus > 1 kHz100–1000 Hz<100 Hz
Virvenduse vähendamise tehnikad
TehnikaEffectCost ImpactLisage hulgiväljundkondensaator (100–470 µF) Vähendab 100–120 Hz pulsatsiooniLow (0,10–0,30 $) Suurendage PWM-i hämardamise sagedust >4 kHz-ni Kõrvaldage nähtav värelus. Puudub (püsivara muutmine) regulatsioonMõõdukas (0,50–1,00 USD)
Vastavus ja sertifitseerimine
Nõutavad turu sertifikaadid
TurusertifikaadinõueUSAUL 1598 või UL 8750LED-valgustite ohutusKanadaCSA C22.2 nr 250.0Valgustusseadmete ohutusEUCE (sisaldab LVD-d, EMC-d, RoHS-i)Ohutus, emissioonid, ohtlikud ainedGlobaalneIECEnergiatõhusus Tähe- või Üldvalgustusmoodul 620 DLCRebate'i sobivus, utiliitnõuded
Ühised vastavustestid
TestStandardCriteriaDiielektriline tugevus (hipot)UL 87501500V vahelduvvoolu 1 minut, riketeta Maa järjepidevus UL 8750<0,1Ω maandusklemmi ja katmata metalli vahelEMI (juhtib ja kiirgab)FCC osa 15 (USA) või EN 55015 StarPower faktor ja THDsPower0>0 piiri,0. <20% kaubanduslikuks kasutamiseks
Laevalgusti PCBA KKK
K1: Kas ma saan kasutada sama laevalgusti PCBA-d nii 120 V kui ka 277 V kommertsrakenduste jaoks?
V:Ei, mitte ilma universaalse sisenddraiverita. Siin on tehniline rike:
Spetsiaalselt 120 V vahelduvvoolu jaoks mõeldud PCBA kasutab komponente, mis on ette nähtud ligikaudu 200 V alalisvoolu siinipingele (pärast alaldamist). 277 V vahelduvvoolu korral on alaldatud alalisvoolu siinil ligikaudu 390 V alalisvoolu. See ületab standardsete 120 V nimikondensaatorite, MOSFETide ja dioodide pinge.
Komponendi pinge alandamise nõuded:
Komponendi 120 V nimiväärtus 277 V nõutav reiting Sisendkondensaator 200V400-450VMOSFET250-300V500-600VRalaldi dioodid200V400VRohkekaugus 1,5 mm3,0 mm
Kui vajate mõlema pinge jaoks ühte PCBA-d:
- Täpsustage auniversaalne sisenddraivernimiväärtusega 90-277V AC
- Kasutage komponente, mis on ette nähtud vähemalt 400 V alalisvoolu siinile
- Projekteerige trükkplaadi libisemine 3 mm vahelduvvooluliinide ja madalpingeosade vahele
- Oodake 10–20% kõrgemat komponentide maksumust
Alternatiiv:Looge kaks PCBA varianti --- üks 120 V jaoks (madalam hind) ja teine 277 V (kõrgem pinge nimi). See on tavaline kommertsvalgustite tootmises.
2. küsimus: kuidas tagada, et minu laevalgusti PCBA töötab korralikult koos TRIAC-i seinahämardiga?
V:TRIAC dimmeri ühilduvus on laevalgustite PCBA disainerite jaoks tavaline väljakutse. Siin on inseneri lähenemisviis:
Probleem:TRIAC dimmerid olid mõeldud hõõglampide jaoks (takistuslikud koormused). Valgusdioodid tekitavad reaktiivset koormust, mis võib põhjustada TRIAC-i süütetõrke, mille tulemuseks on värelus, vilkumine või hämardumine alla 30%.
Lahendus 1 – Bleederi takisti (passiivne):
Lisage vahelduvvoolu sisendile õhutustakisti (10-50 kΩ, 1-2W). See võtab piisavalt voolu (5-15 mA), et hoida TRIAC korralikult iga poolperioodi jooksul.
Tulemus:Parandab madalat hämardamist (tavaliselt vähemalt 10–15%). Lisab ooterežiimi kadu 1-2W.
Lahendus 2 – aktiivne õhutusahel (eelistatud):
Aktiivne õhuvoolik (IC-juhitav) võtab voolu ainult siis, kui TRIAC muidu süttib. Tõhususe langus on nullilähedane.
Lahendus 3 – määrake TRIAC-i hämardamise draiveri IC:
Paljud kaubanduslikud LED-draiveri IC-d sisaldavad sisseehitatud TRIAC-i hämardamise tuvastamist ja õhuvoolu juhtimist. Näited:
- TI LM3447(TRIAC hämardatav LED-draiver)
- MPS MP4030(TRIAC-i hämardav primaarpoolne regulaator)
Testimise nõue:Kontrollige hämardamise ühilduvust vähemalt 5 erineva TRIAC dimmeri mudeliga (Lutron, Leviton, Legrand). Dimmerid erinevad oluliselt nende hoidmisvoolu nõuetest.
Väljatõrke märk:Kui laevalgusti vilgub või vilgub, kui seda on hämardatud alla 50%, on õhutusahel ebapiisav.
Q3: Millised on kõige levinumad kvaliteediprobleemid laevalgustite PCBA tootmisel?
V:Tuhandete tootmiskontrollide põhjal põhjustavad need viis defekti üle 80% laevalgustite PCBA kvaliteediprobleemidest.
DefektSagedusJuurpõhjusTuvastamismeetod Ümbertöötamise kulu LED-i hauakivide eemaldamine1–5%Ebaühtlane jootepasta maht LED-padjadelAOIkõrge (LED-id kahjustatud)Jooditühjad LED-ide all SageTagasivoolu röntgenülevaatuse ajal kinni jäänud voogaasid Puuduvad (tühjad <25% vastuvõetavad)FVägede polaarsus või 2% LED-id. (värv/märgistus)Väga kõrge (jääkplaat)Külmjooteühendused draiveril IC1-3%Ebapiisav tagasivoolutemperatuurAOI või käsitsi kontrollKeskmine (ümbertöötamine)Ebapiisav termopasta (MCPCB)5-10%Ebaühtlane rakendus Tõmbetest või termopildistamineMadal (lisage pasta)
Ennetusstrateegiad:
LED hauakivide paigaldamine:
- Kasutage šablooniavasid, mis on veidi suuremad kui LED-padjad (suhe 1:1,1)
- Veenduge, et tagasivooluprofiilil oleks 60–90 sekundit üle likviidsuse (TAL)
Vastupidise polaarsusega LED-id:
- Kasutage selge polaarsuse märgistusega LED-e (anood/katood)
- Rakendage automaatset optilist kontrolli (AOI) koos polaarsuse kontrolliga
- Käivitage lendava sondi või küünealuse 100% polaarsuse test
Külmjoodetised:
- Kontrollige tagasivoolu tipptemperatuuri (245–260 °C pliivaba SAC305 puhul)
- Jälgige ahju profiili iga päev profileerijaga (mitte ainult üks kord partii kohta)
Ebapiisav termopasta (MCPCB jahutusradiaatorile):
- Termopasta jaoks kasutage šablooni või siiditrükki (mitte käsitsi pealekandmiseks)
- pasta paksus on 0,3–0,5 mm
- Pärast paigaldamist kontrollige katvust (termopasta peaks servad kergelt välja pigistama)
Sissetuleva laevalgusti PCBA kontrolli kvaliteedikontrolli kontrollnimekiri:
ÜlevaatusüksusMeetod VastuvõtukriteeriumidLED-i polaarsusVisuaalne või AOI100% õige Jooteühendused (toitekomponendid)AOIEi silda, ei ole piisavalt joodetud LED-i tühimikud Röntgenkiirgus (proov 5–10%)<25% padja kohta TermopastaVisuaalne (servade väljapressimiskohad Nähtav väljatõmbamispunkt) naelte alus Avatud/lühike, LED-i ettepoole suunatud pinge kontroll
Laevalgusti PCBA tootmise kontrollnimekiri
Tootmisetapp NõueKontrollimine PCB sissetulev kontrollEi väänata, õige paksus, ENIG viimistlus nähtavVisuaalne ja mõõtemõõtmine Jootepasta trükkimine Šablooni paksus 0,1-0,12 mm, ava joondus ±0,05 mmSPI (jootmispasta kontroll) Pick-and-placeLED paigutus ±0,05mm müüdava accuraakrecyAOIering placement 245-260°C, TAL 60-90 sekunditProfiili andmed partii kohta Termopasta pealekandmine0,3-0,5mm paksus, täielik katvus Kaalukontroll + visuaalneJahutusradiaatori paigaldamine Ühtlane rõhk, tühimikuta Kruvi pöördemomendi spetsifikatsioon Elektrikatse Avatud/lühike, LED polaarsus, voolu mõõtmine
Kokkuvõte: hea kvaliteediga laevalgusti PCBA kontrollnimekiri
Kvaliteetne laevalgusti PCBA tasakaalustab kulusid, soojuslikku jõudlust ja vastavust. Tavaliste elamute (15–25 W) puhul saavutab alumiiniumist MCPCB 2 untsi vase, püsivooludraiveri ja LED-padjaga, mille temperatuur on alla 60 °C, püsivalt 50 000+ tundi. Kaubanduslike hämardatavate seadmete jaoks lisage TRIAC-iga ühilduvad draiveri IC-d ja õhuvooluahelad. Kõige levinumad tootmisdefektid --- LED-iga hauakiviga kivistamine, vastupidine polaarsus ja külmvuugid --- on AOI kontrolli ja kontrollitud tagasivooluprofiilidega välditavad.
| Disaini element | Nõue |
|---|---|
| PCB materjal | Alumiiniumist MCPCB > 15W; FR4 vastuvõetav <12W jaoks |
| Vase kaal | 2 untsi jõujälgede jaoks; 1 unts signaali jaoks |
| Soojusjuhtimine | 9+ termilist läbipääsu LED-i kohta; LED padja temperatuur <60°C täiskoormusel |
| Draiveri topoloogia | Püsiv vool (integreeritud või eemalt) |
| Virvenduse juhtimine | Väljundmahtuvus 100-470µF; PWM-hämardus >4 kHz, kui seda kasutatakse |
| Hämardamise ühilduvus | TRIAC-i õhutusahel; parimate tulemuste saavutamiseks spetsiaalne hämardus-IC |
| Pinge nimiväärtus | Komponendid, mis on ette nähtud maksimaalsele sisendpingele (120 V või 277 V või universaalne) |
| Sertifikaadid | UL või CE sihtturu alusel; Energy Star reklaami jaoks |
| Tootmise ülevaatus | AOI (LED-i polaarsus, jooteühendused), röntgen (tühjad), elektrikatse |
