20-aastase elektroonika tootmise ja SEO alal olen auditeerinud sadu väljumismärkide komplekte. See juhend hõlmab tehnilisi spetsifikatsioone, vastavusstandardeid ja tegelikke jõudlusmõõdikuid, mida rajatiste juhid ja spetsifikaatorid tegelikult otsivad.

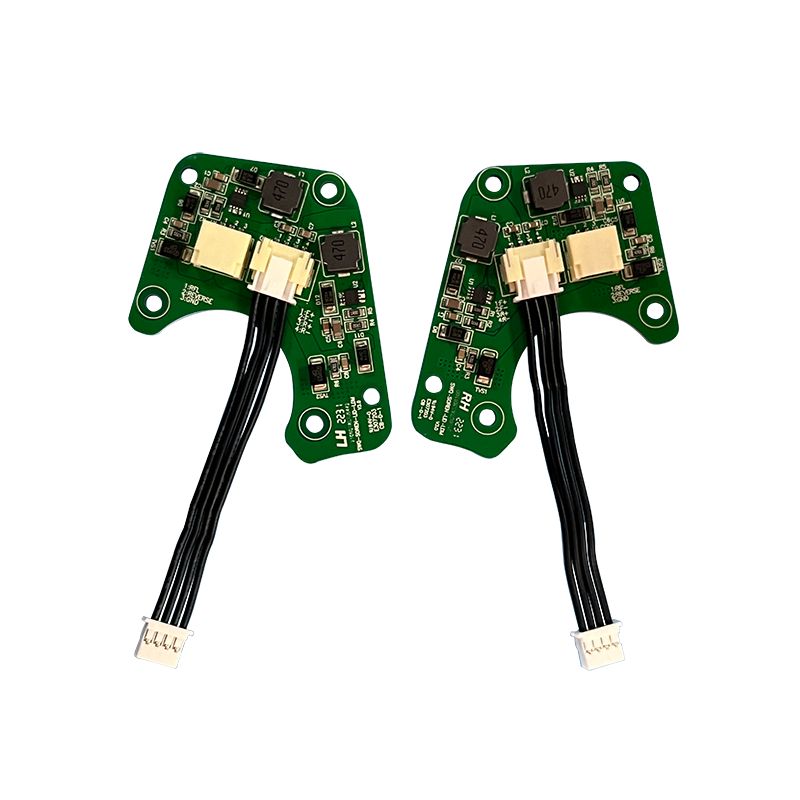

Mis muudab väljumismärgi PCBA erinevaks?
Erinevalt tavalistest valgustusplaatidest peab PCBA väljumismärk haldama kolme samaaegset funktsiooni:
- Kaks võimsusteed:Vahelduvvoolu liinisisend (120 V või 277 V) pluss varuaku laadimisahel.
- Ümberlülitamine hädaolukorras:Automaatne üleminek alalisvoolu akule 0,1 sekundi jooksul pärast voolukadu.
- LED-stringide haldus:Püsivoolu juhtimine 6 kuni 36 punase või rohelise LED-i jaoks.
Kuna ehitusnormid nõuavad 90-minutilist valgustust voolukatkestuse ajal, peab PCBA projekteerimisel eelistama madalat puhkevoolu ja aku usaldusväärset laadimist.
Tehnilised põhispetsifikatsioonid
Kõik allpool loetletud parameetrid vastavad UL 924 ja NFPA 101 standarditele või ületavad neid. Kontrollige alati sertifikaate oma tarnijaga.
Sisend- ja väljundvõimsus
ParameeterStandardväärtus Vastavus Sisendpinge (AC) 120 V / 277 V / 347 V (50–60 Hz) UL 924 Hädarežiimi pinge 6 V kuni 12 V DC (NiCd või LiFePO4 aku) NFPA 101 Kogu väljundvõimsus 2 W kuni 8 W (sõltub LED võimsusest) režiim)≥0,90 täiskoormuselIEC 61000-3-2Tõhusus>82% (AC-DC muundamine) DOE 2021 standardid
Aku laadimise spetsifikatsioonid
ParameeterVäärtusMärkused Laadimispinge (NiCd) 7,2 V kuni 8,4 V (6 V nimiploki puhul) Temperatuuriga kompenseeritud laadimisvool 50 mA kuni 200 mA (pidev vool) Takistab ülekuumenemist Aku tüüp TugiNiCd, NiMH, LiFePO4 Automaatne taaslaadimine 0 %4 tundi UL-i nõueLow Battery Cutoff5,4V ±0,2VTakistab sügavtühjenemist
Keskkonna- ja füüsiline
Parameeter Hinnang Töötemperatuur 0°C kuni +50°C (siseruumides) / -10°C kuni +55°C (niiske koht) Säilitustemperatuur -20°C kuni +60°CPCB AlusmaterjalFR4 (Tg 130°C miinimum) või CEM-1 soodsamate versioonide puhul Vase paksus1. kuni 2 untsi. (primaarvõimsuse jäljed nõuavad 2 untsi.)Süttivuse reiting UL 94V-0 (märgitud pardal)

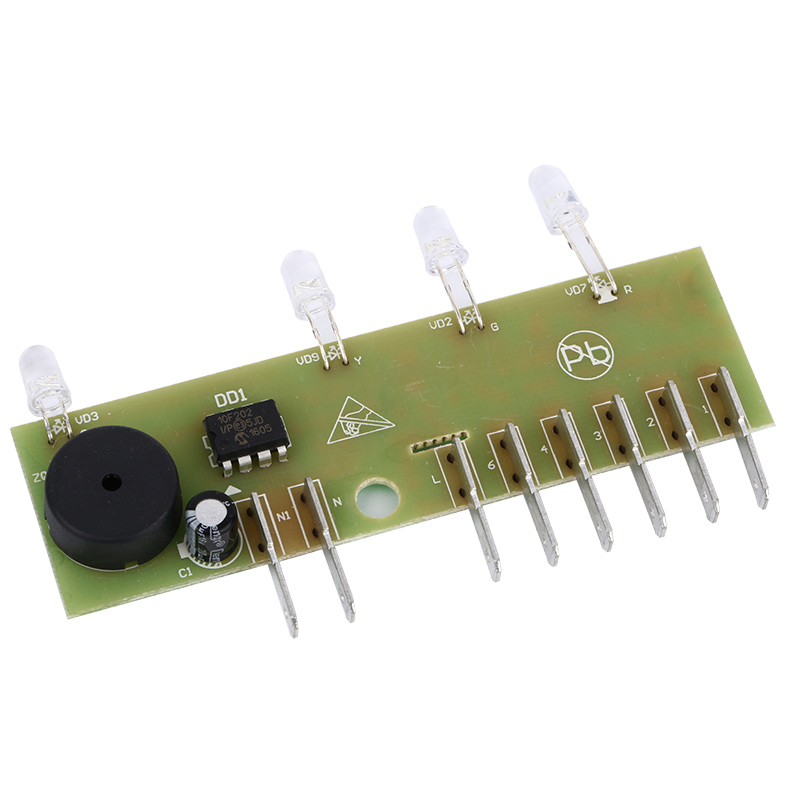

UL 924-ga ühilduva PCBA peamised disainifunktsioonid
Koodiga ühilduvVälju Sign PCBAei ole valikuline. Siin on see, mida inspektorid kontrollivad.
1. Automaatne hädaolukorra ülekanne
- Ülekande aeg:Plaat peab lülituma vahelduvvoolult akule alla 0,1 sekundiga. Igasugune inimsilmale nähtav viivitus ebaõnnestub kontrollimisel.
- Testimisahel:Integreeritud nupuvajutusega katsepunktid peavad simuleerima voolukatkestust ilma vahelduvvooluvõrku lahti ühendamata. See on kohustuslik UL 924 funktsioon.
2. Akuhaldussüsteem (BMS)
- Ülelaadimise kaitse:PCBA peab laadimise lõpetama, kui aku pinge jõuab 8,4 V-ni (6 V NiCd pakettide puhul).
- Vastupidise polaarsuse kaitse:Aku sisendil olevad dioodid hoiavad ära kahjustuste tekkimise, kui paigaldaja ühendab aku tagurpidi. See on põllutõrgete peamine põhjus.

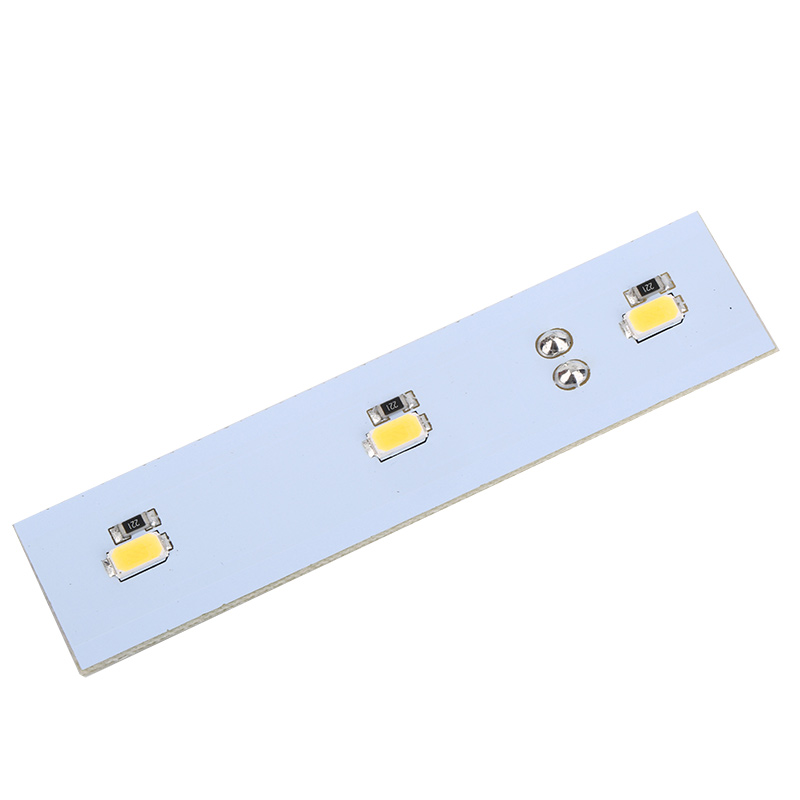

3. LED-i konfiguratsiooni paindlikkus
Enamik väljumismärkide PCBA-plaate toetab mitut LED-seadet:
- 6-LED seeria:Standard alumiiniumist pressitud siltidele (punane või roheline).
- 12-LED-i paralleel + seeria:Tavaline kahepoolsete siltide jaoks (esik või laekinnitus).
- 18 kuni 36 LED massiivi:Kasutatakse suure valendikuga väljapääsusiltide jaoks (100+ kandela).
4. Enesediagnostika (täiustatud üksused)
Premium PCBA-d sisaldavad mikrokontrollerit, mis:
- Logib aku mahtu iga 30 päeva tagant.
- Vilgub punast/rohelist oleku LED-tuli, mis näitab aku seisundit.
- Annab helisignaali (valikuline), kui aku tühjeneb alla 80% nimivõimsusest.
Sertifikaadid, mida peate kinnitama
Enne mis tahes tellimistVälju Sign PCBA, taotlege neid kolme dokumenti:
SertifitseerimineJurisdiktsioonMida see kontrollibUL 924USAAvariivalgustus- ja toiteseadmedNFPA 101 (Life Safety Code)USAValgustuse kestus (90 min) ja edastusaegCSA C22.2 nr 141Kanada HädavalgustusseadmedRoHS 3 (2015/863/EL)Ohtlikud ained ELPiiratud ained
Hoiatus:PCBA, millel pole nähtavat UL-märki siiditrükikihil, on peaaegu kindlasti sertifitseerimata. Väliinspektorid võivad kogu teie hoone selle eest ebaõnnestuda.
Tootmiskvaliteedi näitajad
Kasutage seda kontrollnimekirja tarnija hinnangulVälju Sign PCBA.
- Jootemaski registreerimine:Vale joondamine ei tohiks ületada 0,005 tolli. Kõrgepinge jälgedel paljastunud vask on löögioht.
- Siiditrükki loetavus:Kõik komponentide tähised (R1, C2, IC1), polaarsuse markerid ja UL-failide numbrid peavad olema pärast kokkupanekut selgelt loetavad.
- Läbiva augu komponendid:Aku pistikud ja testlülitid peaksid olema lainejootmisega, mitte käsitsi joodetud, et vältida külmühendusi.
- Konformne kate (valikuline):Niisketes kohtades (tualettruumid, kaetud väljapääsud) vajab PCBA konformset akrüül- või uretaankatet. Otsige kõikidele komponentidele matt või läikiv viimistlus.
Välju Sign PCBA KKK-st
Allpool on kolm tehnilist küsimust, mida rajatise insenerid ja hankespetsialistid sageli esitavad.
K1: Kas ma saan oma väljumismärgi jaoks kasutada standardset LED-draiveri PCBA-d, mitte spetsiaalset väljumismärgi PCBA-d?
V:Ei, ja siin on põhjus, miks see on ohtlik. Tavalisel LED-draiveri PCBA-l puudub kolm kriitilist vooluahelat:
1. Aku varulülitus:Standarddraiverid ei tuvasta vahelduvvoolu kaotust. Teie väljasõidumärk läheb katkestuse ajal kohe pimedaks, rikkudes NFPA 101, mis nõuab 90-minutilist valgustamist.
2. Madalpinge lahtiühendamine:Ilma selleta jätkab PCBA aku tühjendamist alla 5 V, hävitades püsivalt NiCd või LiFePO4 rakud kolme tsükli jooksul.
3. Testimisnupu liides:Ehitusinspektorid nõuavad käsitsi testimise funktsiooni. Standarddraiverid ei sisalda seda signaaliteed.
Alumine rida:Ostke loetletud UL 924Välju Sign PCBAainult. Üldise tahvli 5-dollariline kokkuhoid läheb ebaõnnestunud kontrollide korral maksma tuhandeid.
Q2: Minu väljumismärk PCBA töötab kuumalt. LED-tuled tuhmuvad pärast 30-minutilist aku kasutamist. Mis ebaõnnestus?
V:Teil on aku, mitte LED-i probleem. Siin on diagnostiline järjestus:
1. Kontrollige laadimispinget:Kui vahelduvvool on ühendatud, mõõtke aku klemmide lõikes. Peaksite nägema 7,2 V kuni 8,4 V (6 V NiCd paketi puhul). Kui pinge on alla 6,5 V, on PCBA laadimisahel rikkis.
2. Testige aku mahtuvust:Ühendage aku lahti ja laadige see takistiga, mis võtab 200mA. Tervislik 6 V NiCd pakett peaks jääma üle 5,4 V vähemalt 90 minutiks.
3. Kontrollige korrosiooni:NiCd akud lekivad 3-5 aasta pärast kaaliumhüdroksiidi. See valge kristalne jääk sööb vase jälgi PCBA-s. Kui näete kuskil valget pulbrit, vahetage kohe nii aku kui ka PCBA.
Üldine parandus:Vahetage akut iga 4 aasta tagant, isegi kui silt töötab. See hoiab ära varjatud võimsuse kadumise.
3. küsimus. Kuidas kontrollida, kas 500 väljumismärgiga PCBA-plaadi partii on UL-ühilduv, ilma igaühte testimata?
V:Toetute kolmele kinnitamiskihile:
1. UL-i järelteenus (FUS):Iga ehtne UL-i nimekirjas olev PCBA pärineb tehasest, mis võimaldab etteteatamata UL-auditeid. Tahvlil olev UL-märk peab sisaldama failinumbrit (nt UL E123456). Otsige seda numbrit UL-i Product iQ andmebaasist. Kui seda ei ilmu, on märk võltsitud.
2. Kuupäeva koodi sobitamine:PCBA siiditrükk peaks olema kuupäevakoodiga (YYWW vorming). Veenduge, et see kuupäevakood ühtiks UL-i sertifitseerimisaruande tootmisperioodiga. Väljaspool seda akent tehtud lauad ei ole kaetud.
3. Juhuslik hävitav testimine:Iga 500 ühiku kohta ohverdage 2 tahvlit. Lõigake need lahti ja kontrollige:
- Õige kaitsme nimiväärtus (nt 250 V 3A aeglane läbipõlemine).
- Trafo nõuetekohane isolatsioon (0,125 tolli minimaalne vahe esmase ja sekundaarse vahel).
- Mitte ühtegi heakskiitmata komponentide asendust (nt 85 °C kondensaatorid 105 °C asemel).
Pro näpunäide:Enne suurte tellimuste eest tasumist taotlege oma tarnijalt UL-teadet.
Kokkuvõte: õige väljumismärgi PCBA valimine
KvaliteetVälju Sign PCBAon määratletud kolme mittekaubeldava tunnusega:
1. UL 924 nimekirikontrollitava failinumbriga.
2. Automaatne ülekanne alla 0,1 sekundikorraliku madalpinge lahtiühendamisega.
3. Aku laadimisahelmõeldud NiCd, NiMH või LiFePO4 keemia jaoks.
Rajatiste haldajate jaoks eelistage enesediagnostikaga tahvleid. Algseadmete tootjate puhul määrake võimsusjälgedele ja UL 94V-0 laminaatidele alati 2 untsi vaske. Kontrollitud tootmisdokumentatsioon ja kolmanda osapoole sertifikaat jäävad ainsaks usaldusväärseks teeks koodide järgimise ja sõitjate ohutuse saavutamiseks.
