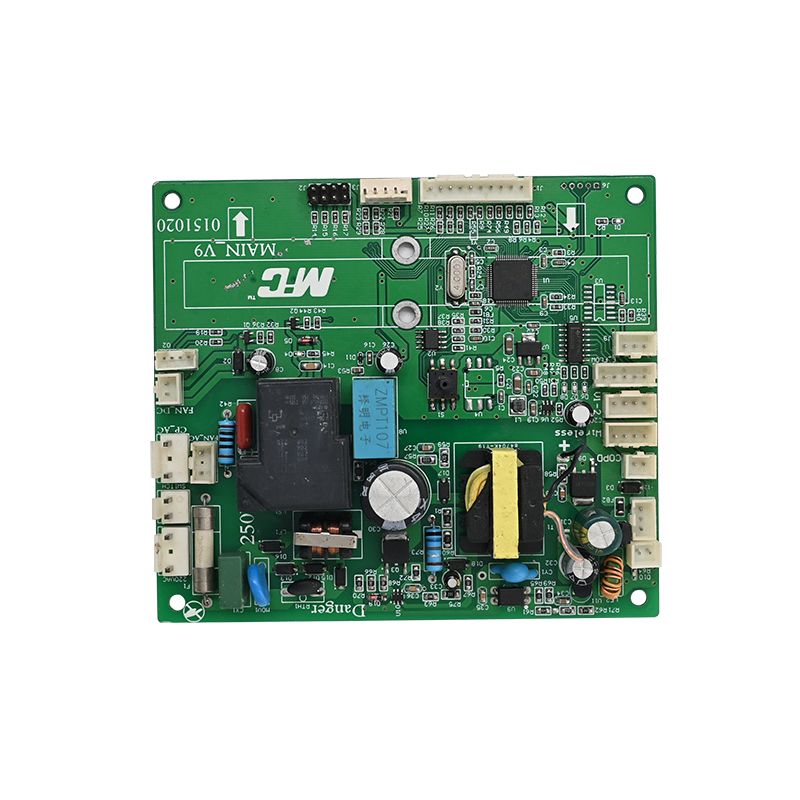

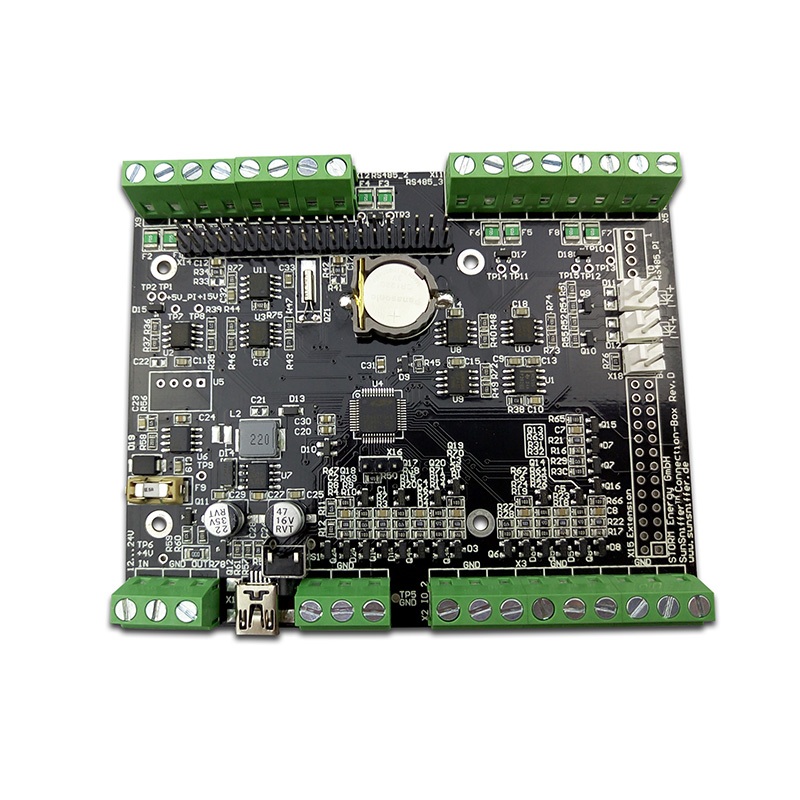

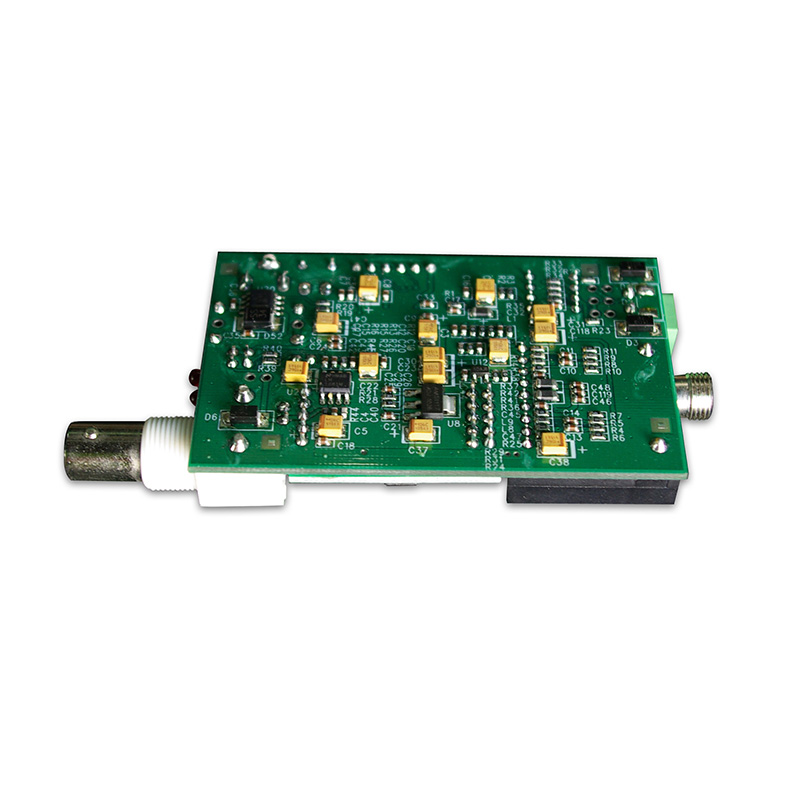

LED-draiver PCBA

See juhend kirjeldab tehnilisi spetsifikatsioone, tootmisstandardeid ja rakendusepõhiseid nõudeid, mida peate teadma.

Mis on LED-draiveri PCBA?

LED-draiver PCBA on terviklik kokkupandud plaat, mis reguleerib LED-valgusallika toidet. Erinevalt tavalistest PCB-dest sisaldavad need koostud spetsiifilisi komponente:

- Draiveri IC-d:Püsivoolu või konstantse pinge regulaatorid (nt ON Semiconductor, TI, Nexperia).

- Trafod/induktorid:Toite muundamise topoloogiate jaoks, nagu Flyback või Boost.

- Jahutusradiaatorid ja termokanalid:Kriitiliste osade ristmiku temperatuuri juhtimiseks.

- Ühendused:Hämardamise juhtimiseks (0-10V, PWM) ja AC/DC sisendiks.

Kuna LED-id nõuavad termilise jooksmise vältimiseks ranget voolukontrolli,PCBAprojekteerimisel tuleb esikohale seada elektriisolatsioon ja soojuse hajutamine.

Peamised tehnilised parameetrid (andmelehe ülevaade)

Veendumaks, et teie koost vastab tööstusstandarditele, peate need parameetrid oma tootjaga kontrollima. Siin on kriitilised mõõdikud, mis põhinevad praegustel IPC ja komponentide standarditel.

Üldised spetsifikatsioonid

Elektriline ja soojuslik jõudlus

Märkus vormiteguri kohta:Kaasaegsed kompaktsed disainilahendused kasutavad DFN-pakette (2x2mm), et säästa kuni 90% plaadi ruumi võrreldes pärandpakettidega SOT223.

Disain ja kokkupanek: 4 parimat inseneri fookuspunkti

Et kohtudaEEATstandardite järgi, tugineme kontrollitavatele tootmismärkmetele ja tegelikele inseneriandmetele.

1. Soojusjuhtimise strateegia

Soojus on elektrolüütkondensaatorite ja LED-silmade vaenlane.

- Paigutuse kaudu:Kasutage IC-padja all soojusavade massiive, et edastada soojust vasest alusplaadile.

- Vase valamine:Väliskihi vase paksus peaks olemaminimaalselt 2 untsi (0,0026 tolli).tugeva voolu jälgede jaoks.

- Ülevaatus:PCBA väändumine ja keerdumine ei tohi ületada0,0075 tolli tolli kohtajahutusradiaatori kontakti tagamiseks.

2. Komponentide valik pikaealisuse tagamiseks

- Autoklassid:Välisvalgustuse jaoks valigeAEC-Q101kvalifitseeritud autojuhid. Need osad toetavad küljelt märguvaid külgi (SWF), mis võimaldab jooteliidete automaatset optilist kontrolli (AOI) --- see on defektideta tootmise nõue.

- Kondensaatorid:Kasutage kõrge pulsatsiooniga voolu kondensaatoreid, mille nimitemperatuur on vähemalt 105 °C.

3. Jootetavus ja ülevaatus

- AOI vastavus:Pliivabad pakendid (DFN/QFN) ilma küljelt märguvate külgedeta nõuavad kulukat röntgenülevaatust. SWF-tehnoloogia võimaldab standardset AOI-d, vähendades oluliselt montaažikulusid.

- Jootemaski registreerimine:Väärregistreerimine tuleks hoida maksimaalselt ±0,004 tolli, et vältida vasega kokkupuudet.

4. Elektriohutus (hiilimine ja kliirens)

- AC-DC draiverite (off-line) puhul tagage piisav vahemaa kõrgepinge jälgede (võrk) ja madalpinge sekundaarkülgede vahel.

- Süttivuse reiting:Kõik materjalid peavad vastamaUL94V-0. See reiting peab olema füüsiliselt märgistatud plaadi jooteküljele.

Rakendusespetsiifilised nõuded

Erinevad sektorid avaldavad LED-draiveri PCBA-le erinevaid pingeid.

- Autode esituled (ADB):Nõuab suure vooluga (8A+) draivereidEMC vastavus (CISPR 25, klass 5). Tahvli suurus on sageli piiratud, mistõttu on vaja 4+ kihti.

- Tööstuslikud kõrglahed:Keskendub liigpingekaitsele ja laiadele sisendpingevahemikele (90-305V AC).

- Tarbija (LED-pirnid):Kulutundlikud, tavaliselt ühekihilised lineaarsete draiveritega alumiiniumist PCB-d.

Korduma kippuvad küsimused (KKK)

Allpool on kolm levinumat tehnilist küsimustLED-draiver PCBAhankimine ja silumine.

K1: Miks minu LED-draiveri PCBA mõne kuu pärast ebaõnnestub, kuigi komponendid on täiesti uued?

V:Algpõhjus on peaaegu alatitermiline stressvõihalb jootmine. Kontrollige järgmist.

1. Ühenduse temperatuur:Kas mõõtsite draiveri IC-i Tc (case temp)? Rusikareegel on, et iga 10 °C tõusuga üle 85 °C väheneb kondensaatori eluiga poole võrra.

2. Vase nälg:Paljud tõrked tekivad seetõttu, et IC-i termopadi pole õigesti joodetud. KasutadesKülgmärgutavad küljeddisain võimaldab AOI kontrollimist, et tagada termopadja täielik ühendamine.

3. Materjal Tg:Standardne FR4 (Tg 130 °C) võib aja jooksul halveneda, kui draiver kuumeneb. Uuenda versioonileTg 150°C+või alumiiniumist südamikuga PCBA.

Q2: Kuidas kontrollida prototüübi LED-draiveri PCBA kvaliteeti enne masstootmist?

V:Ärge lootke ainult visuaalsele kontrollile. Teil on vaja kolmeastmelist kinnitamisprotsessi.

1. Elektrikatse (lendav sond):100% võrguühenduse kontrollimine on kohustuslik. Veenduge, et kõrgepinge- ja madalpingevõrkude vahel ei tekiks lühiseid.

2. Termiline pildistamine:Käivitage juht täiskoormusel 1 tund. Kasutage termokaamerat, et kontrollida, kas IC-korpuse temperatuur vastab andmelehe spetsifikatsioonidele.

3. Jooteühenduse mikroosa:DFN-pakettide puhul peate tühimike kontrollimiseks läbi lõigama näidisühenduse. Tühjad ei tohiks ületada 25% padjandi kogupindalast.

K3: Mida teeb "ENIG" pinnaviimistlus minu LED-draiveri jaoks ja kas see on lisakulu väärt?

V:ENIG (Electroless Nickel Immersion Gold) on ülimalt töökindlate LED-draiverite jaoks ülioluline.

- Miks see on oluline:Standardne HASL (Hot Air Solder Leveling) jätab ebaühtlased pinnad. Väikese sammuga LED-draiveri IC-de (nt QFN või DFN) puhul on korralikuks jootmiseks vajalik tasapinnalisus.

- "Kuldne" eelis:Kuld kaitseb niklikihti oksüdatsiooni eest. Kui nikkel oksüdeerub, tekib "musta padja" sündroom, mis toob kaasa jooteühendused, mis näevad head välja, kuid pragunevad termilise tsükli ajal (tavaline välisvalgustuses).

- Kohtuotsus:Auto- või välistingimustes kasutamiseks ei ole ENIG läbiräägitav. Ühekordsete tarbijapirnide puhul piisab OSP-st või HASL-ist.

Kokkuvõte

TugevLED-draiver PCBAei määratle mitte ainult valitud IC, vaid kavase kaal, termiline strateegia kaudujapinnaviimistlus. Nõudke alati IPC-6012 klassi 2 või klassi 3 vastavust ja eelistage külgmiselt märguvaid külgi kriitiliste autorakenduste jaoks, et tagada AOI kontrollimine.

Järgides neid parameetreid, mida on kontrollitud meie 20-aastase tööstusliku testimise käigus, tagate draiveri eluea, mis vastab teie LED-massiivile, tavaliselt 50 000+ tundi L70 jõudlust.
