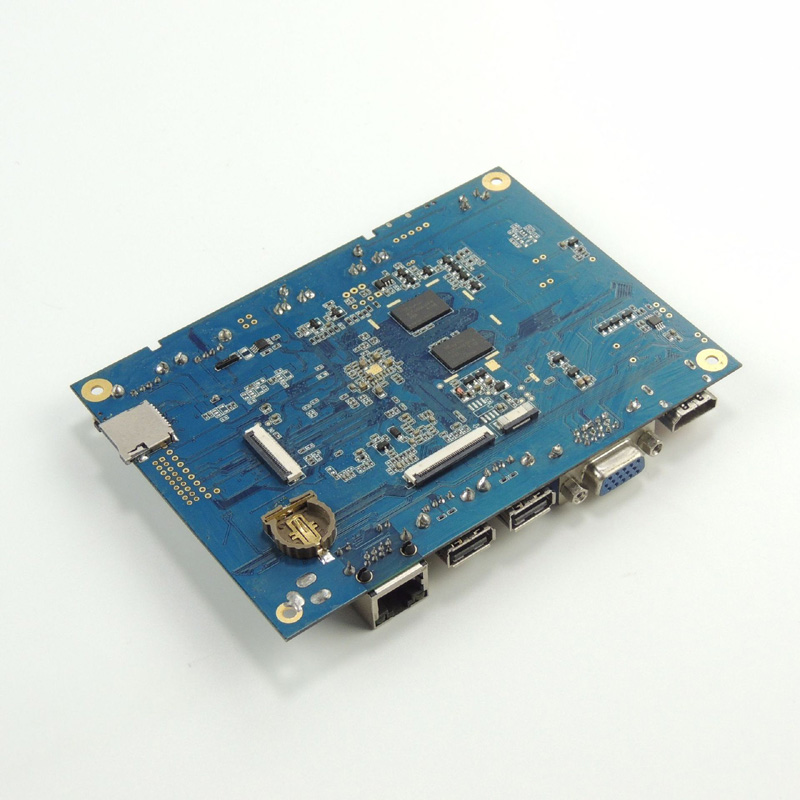

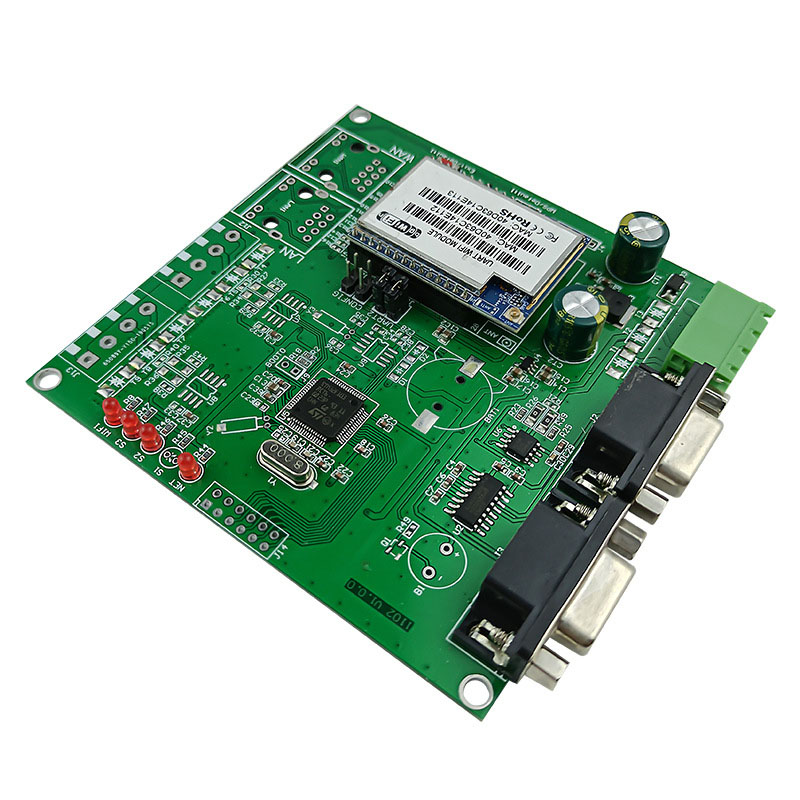

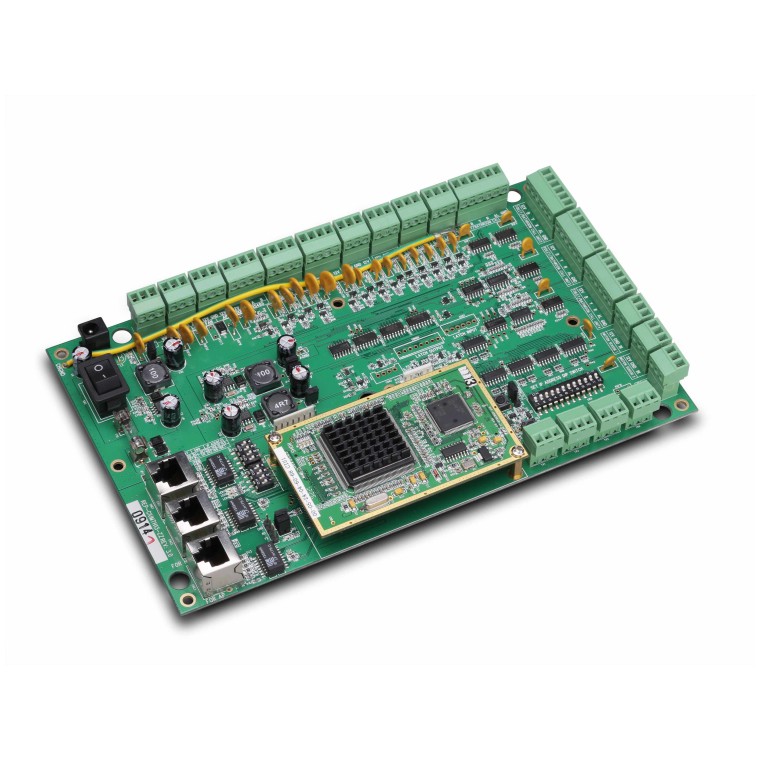

Digiboks PCBA

Tootekirjeldus

Kuidas leida oma digiboksi PCBA projekti jaoks hea tehas?

Kui otsite terviklikku valikut Digiboks PCBAHiinas toodetud Unixplore Electronics on teie parim allikas. Nende toodete hind on väga konkurentsivõimeline ja nendega kaasneb tipptasemel müügijärgne teenindus. Lisaks otsivad nad aktiivselt vastastikku kasulikke koostöösuhteid.

Hea STB PCBA (printed Circuit Board Assembly) tehase leidmiseks võite kaaluda järgmisi aspekte.

Tehase mastaap ja professionaalsus:Veenduge, et tehasel oleks piisav mastaap ja professionaalsus digiboksi PCB tootmisvajaduste rahuldamiseks. Täielik STB PCBA kontrolleri tootmisliin peaks sisaldama seadmeid ja muid seadmeid, nagu tinapasta trükimasinad, plaastrimasinad, tagasijooksukeevitus, tippkeevitus, AOI kontrolliseadmed, IKT võrgutester. Lisaks peame mõistma, kas tehase seadmete töötlemisvõimalused vastavad digiboksi trükkplaadi töötlemisprotsessi nõuetele.

Kvaliteedi garantii:Kontrollige, kas tehas on läbinud ISO9001 kvaliteedijuhtimissüsteemi sertifikaadi, kas see on kokku pandud ja toodetud vastavalt elektroonilise kooste vastuvõtu standardile IPC-A-610F ning kas on olemas SOP ametijuhendid ja muud nõutavad dokumendid, mis juhendaksid töötajate tootmistööd. . Need võivad kajastada tehase kvaliteedijuhtimise taset.

Tööstuse kogemus: Saate aru tehase tööajast, toodete töötlemise valdkonnast ja toodete töötlemise raskusastmest. Rikkaliku tööstuskogemusega tehaste valimine, digiboksi või sarnaste valdkondade toodete töötlemine võib tagada tehase vastava tehnilise tugevuse ja tootmisvõimsuse.

Teenindusteadvus:Uurige tehase teenindusteadlikkust, sealhulgas müügieelseid teenuseid ja müügijärgset teenindust. Hea tehas peaks suutma pakkuda klientidele terviklikke teenuseid, sealhulgas tehnilist tuge, kvaliteedi garantiid, tarneaega ja muid garantiisid.

Kliendi tagasiside:poolt jaTeades tehasega varem koostööd teinud tehase hinnangut ja tagasisidet, saate paremini mõista tehase tugevust ja teenindustaset. Tehase ametliku veebisaidi kaudu saate vaadata teavet, nagu edukad juhtumid ja klientide hinnangud.

Kokkuvõtteks võib öelda, et hea digiboksi PCB-de tehase leidmiseks peate põhjalikult kaaluma tehase ulatust, professionaalsust, kvaliteedi tagamist, tööstuskogemust, teenuseteadlikkust ja klientide tagasisidet. Erinevate kontrollide ja võrdluste abil saate endale sobivaima tehase valimisega tagada digiboksi PCB-kaardi tootmiskvaliteedi ja efektiivsuse.

UNIXPLOREpakub ühekordset võtmed kättelepinguline elektrooniline tootmisteenusteie projekti jaoks. Oma juhatuse hoone osas võtke meiega julgelt ühendust. Võime tsiteerida24 tundipärast seda, kui oleme teie kätte saanudGerberi failjaBOM-i loend.

Digiboksi PCBA tootmine

* Kliendi tarnitud Gerberi fail ja Bom-loend
* Valmistatud tühi PCB, komponendid ostetud meie poolt
* PCB valmistamine täielikult kokku pandud osadega
* 100% funktsioon testitud OK enne saatmist
* RoHS-iga ühilduv pliivaba tootmisprotsess
* Kiire kohaletoimetamine sõltumatu ESD-paketiga
* Üks peatuselektroonika tootmisteenusPCB projekteerimiseks, trükkplaatide paigutuseks, trükkplaatide tootmiseks, komponentide hankimiseks, PCB SMT ja DIP kokkupanekuks, IC programmeerimiseks, funktsiooni testimiseks, pakendamiseks ja tarnimiseks

Unixplore'i PCB ja PCB kokkupaneku võimalus

Parameeter	Võimekus
Kihid	1-40 kihti
Kooste tüüp	Läbiv auk (THT), pindkinnitus (SMT), segatud (THT+SMT)
Komponendi minimaalne suurus	0201(01005 meetrika)
Komponendi maksimaalne suurus	2,0 x 2,0 x 0,4 tolli (50 mm x 50 mm x 10 mm)
Komponentide pakettide tüübid	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP jne.
Minimaalne padja kõrgus	0,5 mm (20 miili) QFP, QFN ja 0,8 mm (32 miili) BGA jaoks
Minimaalne jälje laius	0,10 mm (4 miili)
Minimaalne jälgede kliirens	0,10 mm (4 miili)
Minimaalne puuri suurus	0,15 mm (6 miili)
Maksimaalne tahvli suurus	18 tolli x 24 tolli (457 mm x 610 mm)
Tahvli paksus	0,0078 tolli (0,2 mm) kuni 0,236 tolli (6 mm)
Tahvli materjal	CEM-3, FR-2, FR-4, High-Tg, HDI, alumiinium, kõrgsagedus, FPC, jäik-Flex, Rogers jne.
Pinnaviimistlus	OSP, HASL, Flash Gold, ENIG, Gold Finger jne.
Jootepasta tüüp	Pliivaba või pliivaba
Vase paksus	0,5 OZ – 5 OZ
Montaažiprotsess	Reflow jootmine, lainejootmine, käsitsi jootmine
Kontrollimeetodid	Automatiseeritud optiline kontroll (AOI), röntgenikiirgus, visuaalne kontroll
Testimismeetodid ettevõttesiseselt	Funktsionaalne test, sondi test, vananemise test, kõrge ja madala temperatuuri test
Pöördeaeg	Proovide võtmine: 24 tundi kuni 7 päeva, Mass Run: 10-30 päeva
PCB montaaži standardid	ISO9001:2015; ROHS, UL 94V0, IPC-610E klass ll

Unixplore lisandväärtusega EMS-teenus

● IC eelprogrammeerimise teenus failiga HEX, ELF ja BIN formaadis.
● Digiboksi PCBA funktsiooni testiseade, mis on kohandatud vastavalt kliendi testimisnõuetele
● Kasti ehitusteenus, sealhulgas plast- ja metallkorpuse vormide ja osade tootmine
● Konformne kate, sealhulgas selektiivlakk, epoksüvaiguga kate
● Juhtmestiku ja kaablikomplekt
● Valmistoote komplekt, sealhulgas kast, ekraan, membraanlüliti, märgistus ja kohandatud kasti või jaemüügikarbi pakkimine.
● Soovi korral on saadaval mitmesugused kolmanda osapoole testid PCBA jaoks
● Toote sertifitseerimise abi

PCBA tootmisprotseduur
