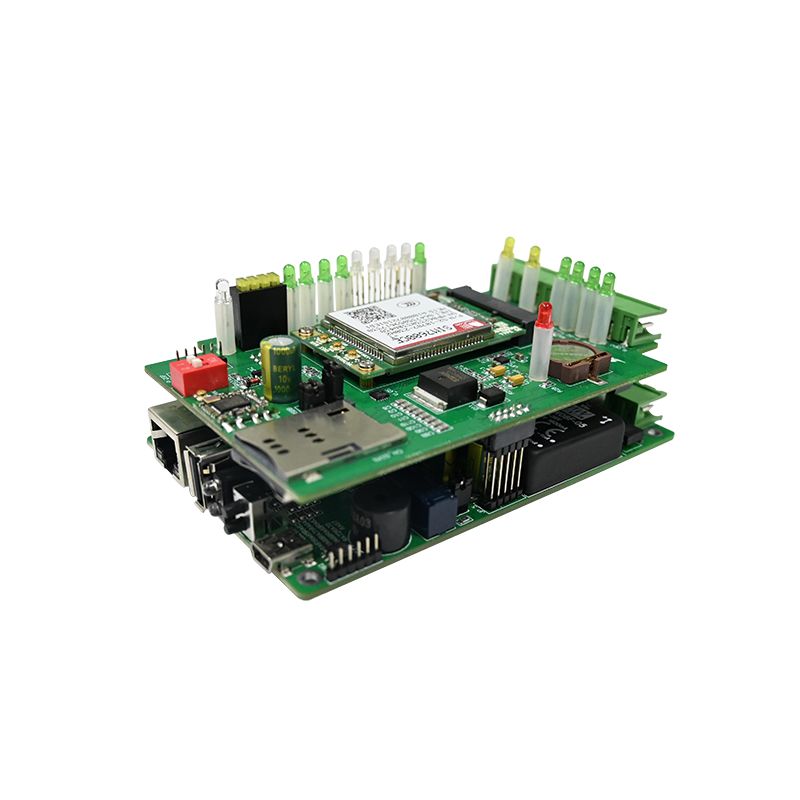

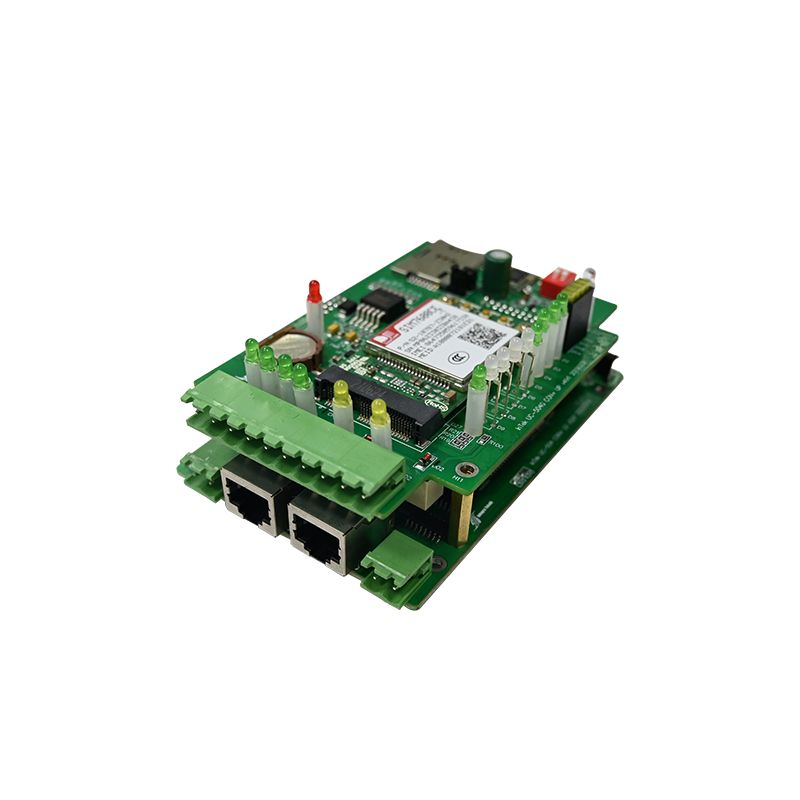

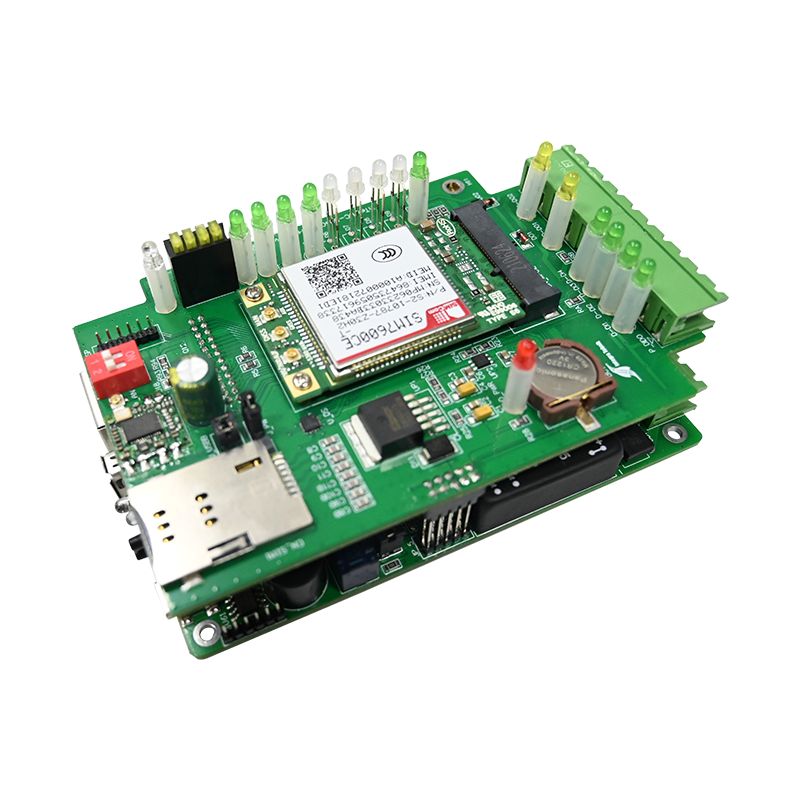

Access Control PCBA

UNIXPLORE juurdepääsPCBA juhtimineon välja töötatud turvaseadmete kaubamärkidele, juurdepääsukontrollisüsteemide integreerijatele ja intelligentsete hoonelahenduste pakkujatele, kes otsivad usaldusväärseid ja skaleeritavaid elektroonilisi juurdepääsukontrollilahendusi. See kaubandusliku kvaliteediga juurdepääsukontrolli PCBA ühendab kiire autentimistöötluse, stabiilse relee juhtimise, krüpteeritud side ja paindliku võrguühenduseta haldamise kompaktseks ja vastupidavaks PCB-platvormiks.

Mis on juurdepääsukontrolli PCBA?

Juurdepääsukontrolli PCBA on elektrooniline aju kaardilugejate, klaviatuuride, biomeetriliste skannerite ja uksekontrollerite sees. See töötleb mandaadiandmeid, teeb autentimisotsuseid ja käivitab lukustusajamid. Erinevalt üldotstarbelistest plaatidest peab PCBA käsitlema turvataseme krüptimist, tõrkekindlat releeloogikat ja katkematut toidet lühikeste katkestuste ajal.

Vale juurdepääsukontrolli PCBA valimine põhjustab ukselööke, mis ei lukustu, volituste kontrollimiseks kulub sekundeid või süsteemi lukustumiseni suure liiklusega perioodidel.

Juurdepääsukontrolli PCBA põhifunktsioonid

• Mandaadi lugemine – Wiegand, OSDP või jadasisend RFID-/peidetud kaardilugejatest
• Autentimisloogika – sisemine andmebaas (võrguühenduseta) või edastamine hostkontrollerile
• Relee juhtimine – kuivad kontaktiväljundid magnetlukkude või elektrilöögi jaoks
• Sisendjälgimine – ukse asendiandur (roolüliti) ja väljumisnõude (REX) nupp
• Võltsinguvastane tuvastamine – korpuse avanemise andur ja mälu võltsimiskaitse

Tüüpiline Aptaotlusi

Üksikasjalikud tehnilised parameetrid

Järgmised spetsifikatsioonid esindavad kaubanduslikku juurdepääsukontrolli PCBA-d, mis sobivad kontoritesse, korteritesse ja tööstusrajatistesse.

Elektrilised omadused

Sisend- ja väljundliidesed

Mälu ja kasutaja maht

Füüsiline ja keskkondlik

• Plaadi mõõdud – 85mm x 55mm (standard) või 100mm x 70mm (koos korpusega)
• Paigaldus – neli 3,5 mm auku vaheseinte jaoks
• Töötemperatuur – -20°C kuni +65°C
• Säilitustemperatuur – -40°C kuni +85°C
• Niiskuse taluvus - 10% kuni 90% suhteline õhuniiskus (mittekondenseeruv)
• Aku varundus – valikuline 3,7 V liitiumioon või 12 V plii-happe laadimisahel

Turvafunktsioonid

• Krüpteerimine – AES-128 OSDP-side jaoks
• Võltsingu tuvastamine – korpuse avamine käivitab relee lukustuse ja häireväljundi
• Watchdog taimer – automaatne lähtestamine pärast 5-sekundilist protsessori lukustumist
• Välkmälu kaitse – kontrollsumma kontrollimine alglaadimisel

Kuidas seda juurdepääsukontrolli PCBA-d võrrelda

Juurdepääsukontrolli PCBA KKK

Neid kolme küsimust esitavad turvasüsteemide integraatorid, rajatiste juhid ja riistvarainsenerid, kes hindavad juurdepääsukontrolli PCBA lahendusi.

1. küsimus: Mis vahe on juurdepääsukontrolli PCBA tõrketurvalise ja tõrkekindla relee konfiguratsioonil ja mida peaksin kasutama?

Vastus:Erinevus määrab, kas uksed lukustuvad või avanevad elektrikatkestuse ajal. Tõrkekinnitus (nimetatakse ka avanemiseks) tähendab, et ukse lukust vabastamiseks peab relee olema pingestatud. Toite katkemisel naaseb relee puhkeolekusse, mis hoiab ukse lukus. Seda kasutatakse turvauste, serveriruumide ja sularahakäitluspiirkondade jaoks, kus sissetungijate eemalhoidmine on olulisem kui lihtne väljumine. Tõrkeohutus (toide lukustamiseks) tähendab, et ukse lukustamiseks peab relee olema pingestatud. Kui vool katkeb, avaneb uks automaatselt. Seda nõuavad avariiväljapääsude, trepikodade uste ja kõigi väljapääsuteede tulekoodid, kust inimesed peavad elektrikatkestuse ajal põgenema. Enamik juurdepääsukontrolli PCBA-plaate pakuvad kuiva kontakti releed, mis on konfigureeritud kujul C (COM, N/O, N/C). Tõrketurvalisuse tagamiseks ühendage lukk N/O-liidesega. Tõrkeohutuse tagamiseks ühendage lukk N/C-liidesega. Enne valimist kontrollige alati kohalikke tuletõkkekoode – NFPA 101 nõuab tõrkekindlust kõikidel ärihoonete väljapääsuustel. Uste puhul, mis nõuavad nii turvalisust kui ka tulekindlust, kasutage tõrkekindlat lukku ja aku tagavarapaneeli, mis hoiab juurdepääsukontrolli PCBA toite 4–8 tundi pärast voolukatkestust.

2. küsimus: kas see juurdepääsukontrolli PCBA saab töötada võrguühenduseta ilma võrguühenduseta ja kui palju kasutajaid saab seda kohapeal salvestada?

Vastus:Jah. See PCBA töötab täielikult võrguühenduseta eraldiseisvas režiimis. Kõik kasutaja mandaadid, juurdepääsugraafikud ja sündmuste logid salvestatakse parda välkmällu. Standardkonfiguratsioonis on 1000 kasutajat 10 000 sündmuselogiga ilma lisatasuta. Laiendatud versioon (püsivara kaudu uuendatav) mahutab 10 000 kasutajat ja 50 000 sündmust. Võrguühenduseta tööks on kasutajate algseks laadimiseks vaja programmeerimisseadet – kas spetsiaalset põhikaarti (esimene programmeeritud kaart määrab administraatori õigused), juhtmega klahvistik, mis on ühendatud lisasisendiga, või ajutine sülearvuti ühendus konfiguratsioonipordi (TTL või RS-232) kaudu. Pärast programmeerimist teeb juurdepääsukontroll PCBA autentimisotsused kohapeal vähem kui 50 millisekundi jooksul. Pole vaja pilve, hostarvutit ega Etherneti kaablit. See muudab võrguühenduseta PCBA kujundused ideaalseks kaugväravatele, ehitushaagistele ja väikestele kontoritele, kus võrgukaablite juhtimine on ebapraktiline. Sündmuste logide toomiseks võrguühenduseta tahvlilt peate ühendama sülearvuti või kasutama kaasaskantavat andmeedastusseadet. Reaalajas jälgimiseks on vaja võrguga ühendatud juurdepääsukontrolli PCBA-d Etherneti või Wi-Fi-ga.

3. küsimus: kuidas ühendada Wiegandi lugeja selle juurdepääsukontrolli PCBA-ga ja milline on kaabli maksimaalne kaugus?

Vastus:Wiegandi liides kasutab kolme aktiivset signaali: Data 0 (D0), Data 1 (D1) ja maandus (GND). Mõned lugejad vajavad ka +12V voolu. Järgige seda juhtmestiku tabelit:

Wiegandi maksimaalne kaabli kaugus 12 V juures sõltub juhtme gabariidist ja kaabli mahtuvusest:

Kasutage tühjendusjuhtmega varjestatud keerdpaarkaablit. Maandussilmuste vältimiseks ühendage varjestus maandusega ainult juurdepääsukontrolli PCBA otsas (mitte kunagi lugejas). Neid piire ületavate vahemaade jaoks paigaldage Wiegandi repiiter või lülitage OSDP-le (RS-485), mis ulatub usaldusväärselt 1200 meetrini (4000 jalga). Enne lõplikku paigaldamist testige alati pika kaabliga pingil – signaali halvenemine võib põhjustada katkendlikke kaardilugemisi, mida on kohapeal raske siluda.

Juurdepääsukontrolli PCBA installimise parimad tavad

Isegi kvaliteetne juurdepääsukontrolli PCBA ebaõnnestub, kui see on valesti paigaldatud. Järgige neid juhiseid.

Paigalduskoht

• Turvaala sees – asetage kontroller kaitstud tsooni (mitte välisküljel oleva ukse kohale)
• Kõrgus – 1,5 kuni 1,8 meetrit klahvistiku juurdepääsuks programmeerimise ajal
• Korpus – kaubanduslike paigalduste jaoks kasutage metallist lukustatavat kasti
• Eraldamine – hoidke vahelduvvoolu elektriliinid (120/240 V) madalpingejuhtmetest vähemalt 30 cm kaugusel

Releede ühendamise juhised

Levinud juhtmestiku vead

Testimise kontrollnimekiri enne juurutamist

Käivitage see jada igal juurdepääsukontrolli PCBA-l enne pingilt lahkumist.

Stendi testimise protseduur

1. Rakendage 12 V alalisvoolu ja mõõtke voolu (tüüpiline tühikäigul 40-60 mA)
2. Esitage kehtiv kaart – relee peaks klõpsama ja LED muutma olekut
3. Mõõtke järjepidevust N/O-relee klemmide vahel (peaks programmeeritud ooteajaks sulguma)
4. Esitage kehtetu kaart – relee ei tohi aktiveeruda
5. Aktiveerige REX-sisend – uks peab avanema ilma mandaadita
6. Avage korpus – tamperi väljund peab muutma olekut
7. Simuleeri tulekahjuhäire sisendit – kõik tõrkekindlad releed peavad pingest välja lülituma

Läbimise/ebaõnnestumise kriteeriumid

Peamiste spetsifikatsioonide viide

Hoidke see plokk hankimise ja tehnilise teabe jaoks alles.

Juurdepääsukontrolli PCBA – kaubanduslik klass

• Sisend: 9-24V DC, 60mA ooterežiim
• Lugeja liides: Wiegand 26/34-bitine või OSDP (RS-485)
• Kasutajamaht: 1000 (standardne) / 10 000 (laiendatud)
• Sündmuste logi: 10 000 sündmust
• Releed: lukk (5A) + lisavarustus (2A)
• Sisendid: ukseandur, REX, tuletõkkelukk
• Töötemperatuur: -20°C kuni +65°C

• Turvalisus: AES-128, valvekoer, võltsimistuvastus
