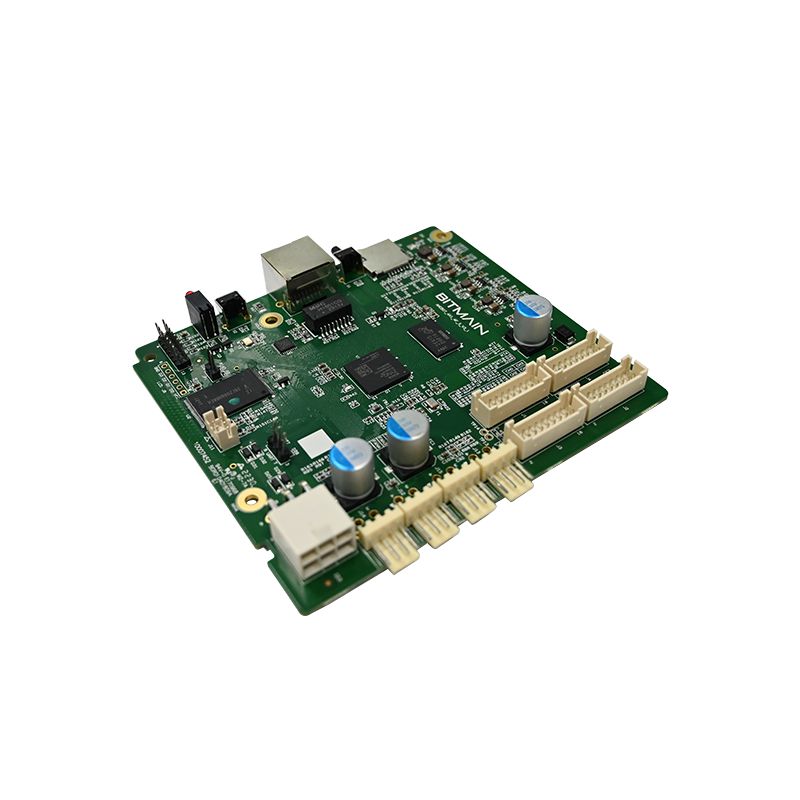

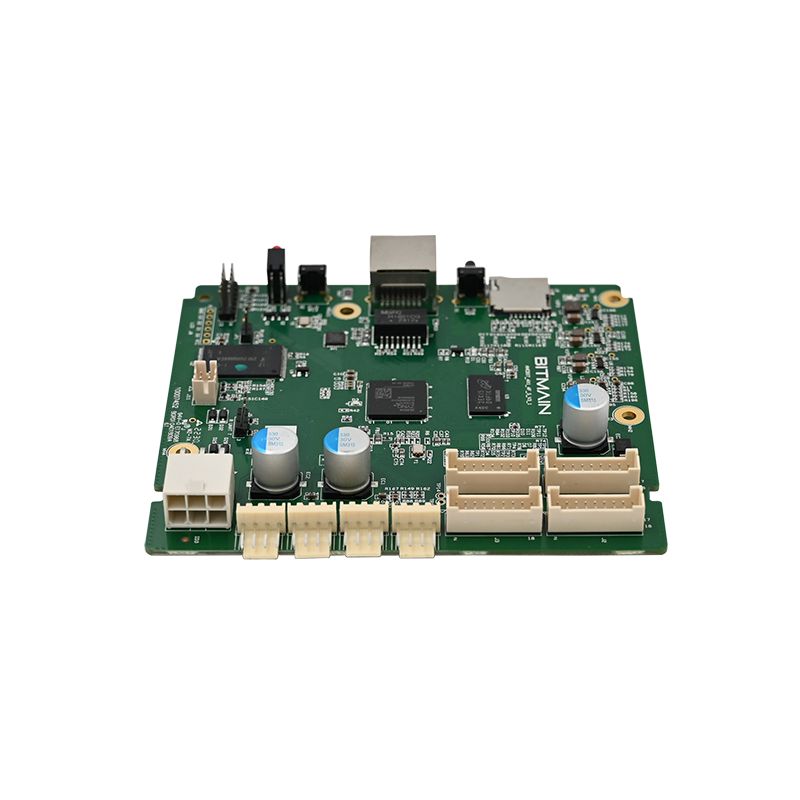

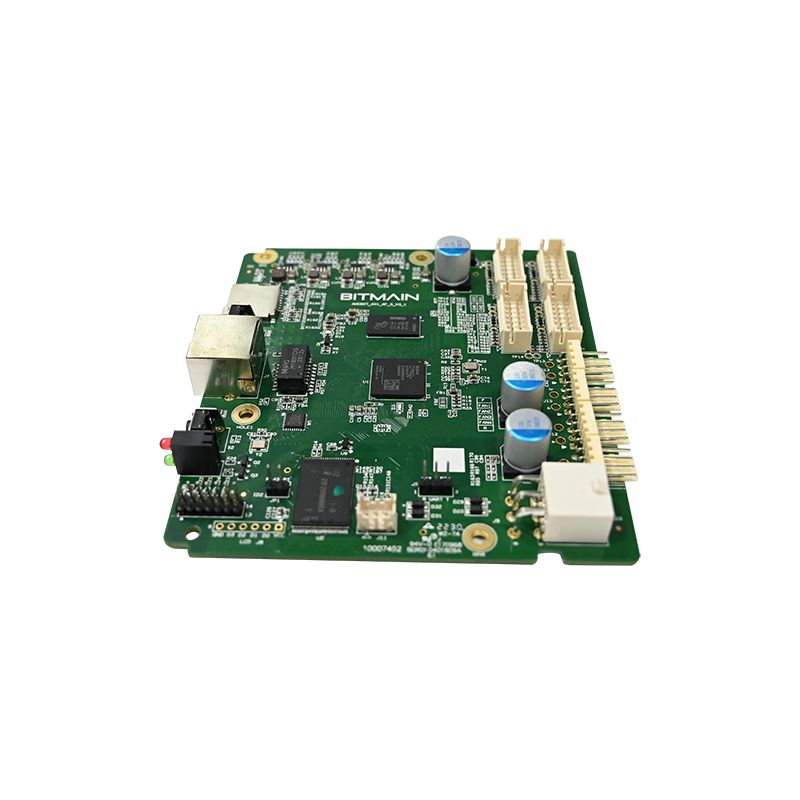

Liikumisanduri PCBA

Mis on liikumisanduri PCBA?

Liikumisandur PCBA on trükkplaadikomplekt, mis on loodud spetsiaalselt liikumise tuvastamiseks infrapuna-, mikrolaine- või ultraheliandurite abil. Erinevalt üldotstarbelisest PCBA-st vajavad liikumisanduri plaadid madalat energiatarbimist, kiiret unerežiimist äratusreaktsiooni ja müra filtreerimist, et vältida valekäivitusi.

Insenerid valivad liikumisanduri PCBA kolme parameetri alusel: tuvastusvahemik, väljundsignaali tüüp ja töövool. Vale valik põhjustab sagedasi valehäireid või tuvastamata jätmist.

Liikumisanduri PCBA põhikomponendid

Iga liikumisanduri PCBA sisaldab neid viit funktsionaalset plokki:

· Anduri element – PIR (püroelektriline), mikrolaine Doppler või ultraheliandur

· Analoog esiosa – ribapääsfiltriga operatiivvõimendi

· Comparator – hüstereesiga lävedetektor

· Ajastusloogika – reguleeritav ooteaeg ja lukustusperiood

· Väljundaste – relee, transistor või loogikataseme signaal

Tüüpilised rakendused

Selle liikumisanduri PCBA üksikasjalikud tehnilised parameetrid

Järgmised spetsifikatsioonid esindavad tüüpilist suure jõudlusega liikumisanduri PCBA-d, mida kasutatakse äri- ja koduturbetoodetes.

Elektrilised omadused

Tuvastamise jõudlus

Füüsikalised ja keskkonnaspetsifikatsioonid

· Tahvli mõõtmed – 32 mm x 28 mm (standardne) või kohandatud

· Paigaldusaugud – kaks 3 mm läbimõõduga, 25 mm keskelt keskele

· Töötemperatuur – -20°C kuni +70°C

· Säilitustemperatuur – -40°C kuni +85°C

· Niiskusetaluvus – 95% suhteline õhuniiskus ei kondenseeru

· Konformne kate – valikuline (välistingimustes või niiskes kasutuses)

Reguleeritavad sätted (DIP-lüliti või hüppaja)

Enamik liikumisanduri PCBA konstruktsioone sisaldab kasutaja seadistatavaid parameetreid:

Kuidas seda liikumisanduri PCBA-d võrrelda konkureerivate disainilahendustega

Mitte kõik liikumisanduri PCBA-plaadid ei tööta reaalsetes tingimustes võrdselt. Allolev tabel näitab kriitilisi erinevusi.

Liikumisanduri PCBA KKK – tehnilised vastused

Neid kolme küsimust esitavad kord nädalas riistvarainsenerid, integraatorid ja hankespetsialistid, kes hindavad liikumisanduri PCBA lahendusi.

1. küsimus: Mis vahe on PIR-i, mikrolaineahju ja kahe tehnoloogiaga liikumisanduri PCBA konstruktsioonidel – ja millise peaksin valima?

Vastus: PIR (passiivne infrapuna) liikumisandur PCBA tuvastab liikuvate kehade infrapunakiirguse muutused. See tarbib väga vähe energiat (15–30 µA ooterežiim), kuid on tundlik temperatuurimuutuste suhtes ja võib HVAC-ventilatsiooniavade või päikesevalguse tõttu valekäivitada. Mikrolaine liikumisandur PCBA kiirgab väikese võimsusega RF-i (tavaliselt 5,8 GHz või 10,525 GHz) ja mõõdab Doppleri nihet. See tuvastab läbi plastkorpuste ja eirab temperatuuri, kuid tarbib suuremat voolu (15–25 mA) ja võib tungida läbi seinte, põhjustades külgnevates ruumides valetuvastust. Kahetehnoloogiaga liikumisandur PCBA sisaldab nii PIR-i kui ka mikrolaineandureid ning käivitub ainult siis, kui mõlemad tuvastavad liikumise. See välistab peaaegu kõik valehäired, kuid suurendab kulusid ja ooterežiimi voolu (2–5 mA). Valikujuhend: akutoitega välisvalgustite jaoks valige ainult PIR. Siseruumides hõivatuse tuvastamiseks, kus valed päästikud on vastuvõetamatud, valige topelttehnoloogia. Automaatuste jaoks, kus kiirus on olulisem kui võimsus, valige ainult mikrolaineahi. Enamik kaubanduslikke turvaliikumisanduri PCBA konstruktsioone kasutab PIR-i täiustatud signaalifiltrimisega parima kulude, võimsuse ja töökindluse tasakaaluna.

2. küsimus: kuidas reguleerida selle liikumisanduri PCBA tuvastusvahemikku ja hoidmisaega ning kas neid sätteid saab muuta ilma plaati korpusest eemaldamata?

Vastus: See liikumisanduri PCBA pakub kolme reguleerimismeetodit. Esiteks, pardal olevad potentsiomeetrid: üks, millel on silt “SENS” (tundlikkus), reguleerib tuvastusvahemikku 3 meetrist (täielikult vastupäeva) kuni 12 meetrini (täielikult päripäeva). Sekund märgistusega "TIME" reguleerib ooteaega 5 sekundist 10 minutini. Teiseks, DIP-lülitid: enamikul plaatidel on 4-asendiline lüliti ooteaja, valgusläve ja väljundi polaarsuse jämedate seadistuste jaoks. Kolmandaks, kaugjuhtimise jaoks sisaldavad mõned liikumisanduri PCBA konstruktsioonid digitaalset sisendit, mis võtab vastu väliseid potentsiomeetreid või 0–10 V juhtsignaale. Korpust avamata reguleerimiseks määrake liikumisanduri PCBA koos kaugjuhtimispuldi vastuvõtjaga (38kHz IR või 433MHz RF) – see lisab tootematerjalide maksumusele ligikaudu 1,50 dollarit. Ilma kaugreguleerimiseta peate avama korpuse ja kasutama potentsiomeetrite keeramiseks väikest kruvikeerajat. Reguleerige tundlikkust alati pärast lõplikku asukohta paigaldamist, sest ümbritsevad seinad ja põrandamaterjal mõjutavad tuvastamisvahemikku. Alustage tundlikkusega 50% ja suurendage seda ainult siis, kui katvus on tühimikku.

3. küsimus: milline on selle liikumisanduri PCBA tüüpiline valekäivituse määr ja kuidas vähendab temperatuuri kompenseerimine valehäireid?

Vastus: Korralikult installitud rakenduses (objektiivil pole otsest päikesevalgust, 2 meetri raadiuses pole soojustusavasid, puuduvad suured klaasaknad, mis peegeldavad liikuvat liiklust) saavutab see liikumisanduri PCBA valekäivitussageduse, mis on vähem kui üks sündmus 200 tuvastamise kohta. Ilma temperatuuri kompenseerimiseta võib PIR liikumisanduri PCBA valekäivitada, kui ümbritseva õhu temperatuur läheneb inimese nahatemperatuurile (umbes 37 °C või 98 °F). 30°C toatemperatuuril langeb signaali-müra suhe võrreldes 20°C-ga 60%. Sellel liikumisanduri PCBA-l on pardal olev termistor, mis on ühendatud kompensatsiooniahelaga, mis suurendab võimendust 2,5% iga 1 °C tõusuga üle 25 °C. Temperatuuril 35 °C on võimendus 25% suurem kui 25 °C juures, taastades tuvastamise tundlikkuse. Kompensatsioon vähendab ka võimendust madalatel temperatuuridel (alla 10 °C), et vältida külma tuuletõmbuse valekäivitusi. Liikumisanduri PCBA-paigaldiste väliandmed Lähis-Ida kliimas (välistemperatuurid ulatuvad 45 °C-ni) näitavad häirivate häirete arvu vähenemist 78%, kui temperatuuri kompenseerimine on lubatud, võrreldes keelatud. Lubage alati välis- või konditsioneerita siseruumide kompenseerimine.

Liikumisanduri PCBA paigaldamise parimad tavad

Isegi parim liikumisandur PCBA töötab valesti, kui see on valesti paigaldatud. Järgige neid juhiseid.

Paigalduskõrgus ja -asend

· Soovitatav kõrgus – 1,8–2,2 meetrit (õlgadest pea kõrgusel)

· Alla 1,5 meetri – jätab torso liikumise vahele, tuvastab ainult lemmikloomad

· Üle 2,5 meetri – vähendatud maapinna katvus, loob surnud tsoonid otse alla

Vältige neid valesid käivitavaid allikaid

Juhtmete ühendamise juhised

· Kasutage keerdpaari, kui väljundsignaal kestab kauem kui 10 meetrit

· Hoidke vahelduvvoolu toitejuhtmed liikumisanduri PCBA-st vähemalt 30 cm kaugusel

· Lisage 100 nF kondensaator üle toitesisendi, kui lülitate mürarikkaid koormusi (releed, kontaktorid)

Liikumisanduri PCBA testimine enne paigaldamist

Stenditest tuvastab 90% seadistusvigadest. Järgige seda järjestust.

Stendi testimise protseduur

1. Rakendage toide ja oodake 60 sekundit, kuni see soojeneb

2. Kinnitage, et LED-tuli vilguks umbes kord 10 sekundi jooksul (näitab ooterežiimi).

3. Kõndige üle vaatevälja 3 meetri kaugusel

4. Kontrollige, kas LED lülitub sisse ja väljund muudab olekut

5. Märkige aeg, kuni LED kustub (peab vastama ooteaja sättele)

6. Korrake aeglase roomamisega (0,2 m/s) ja kiire jooksuga (2 m/s)

Ebaõnnestumised ja põhjused

Kokkuvõte – põhispetsifikatsioonide viide

Kiireks viitamiseks hoidke see spetsifikatsiooniplokk projekteerimise ja hankimise ajal kättesaadavana.

Liikumisanduri PCBA – vaikekonfiguratsioon

· Pinge: 5–24 V DC

· Ooterežiim: tüüpiline 20 µA

· Tuvastamisulatus: 8–12 meetrit

· Tuvastamisnurk: 120 kraadi

· Ooteaeg: reguleeritav 5 s kuni 10 min

· Väljund: relee (10A) või transistor (100mA)

· Töötemperatuur: -20°C kuni +70°C

· Sertifikaadid: vastavus ISO9001 ja RoHS standarditele
