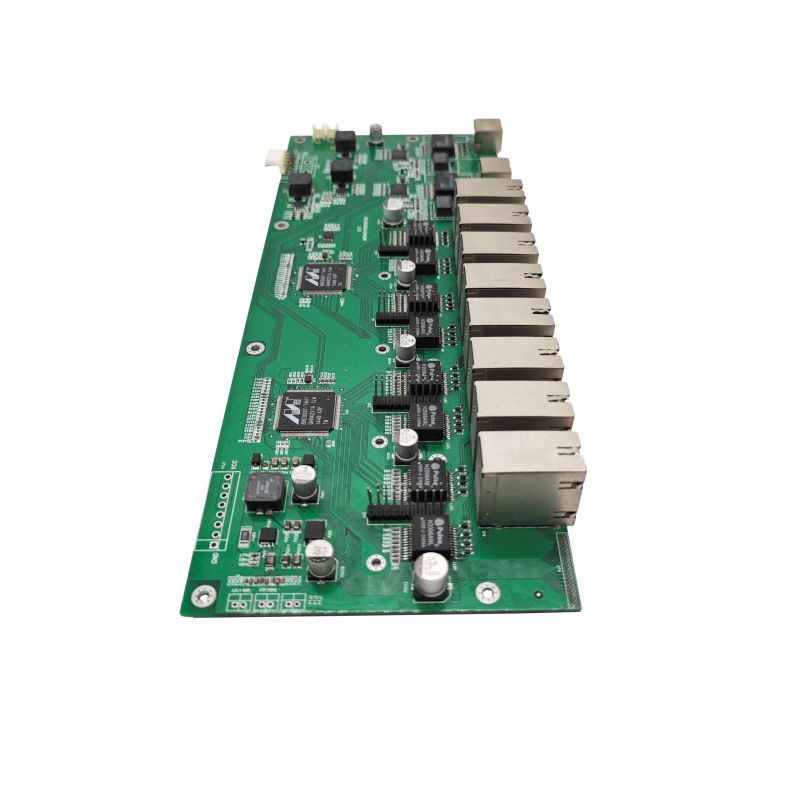

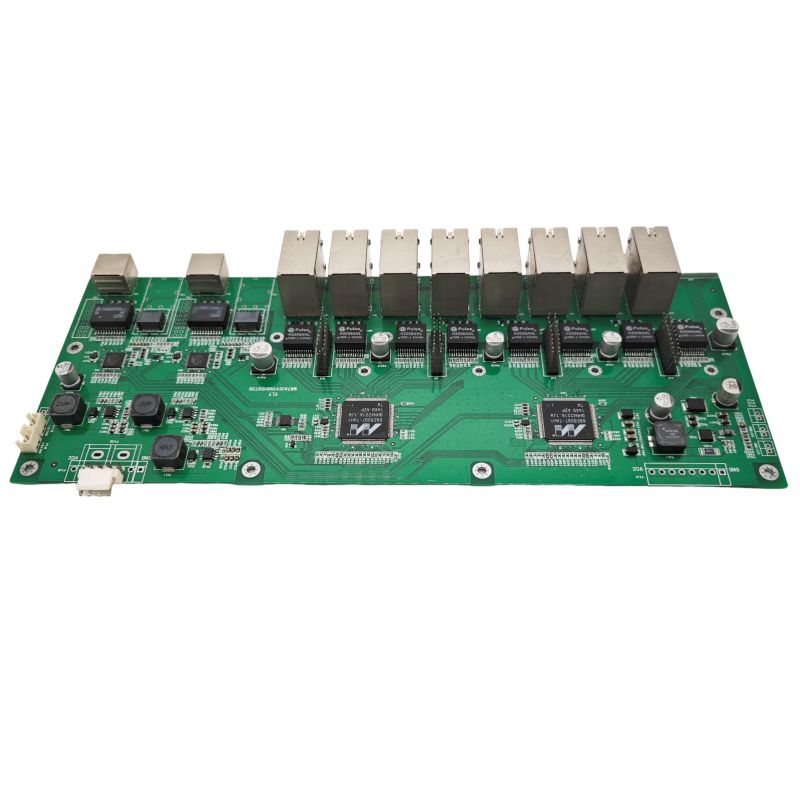

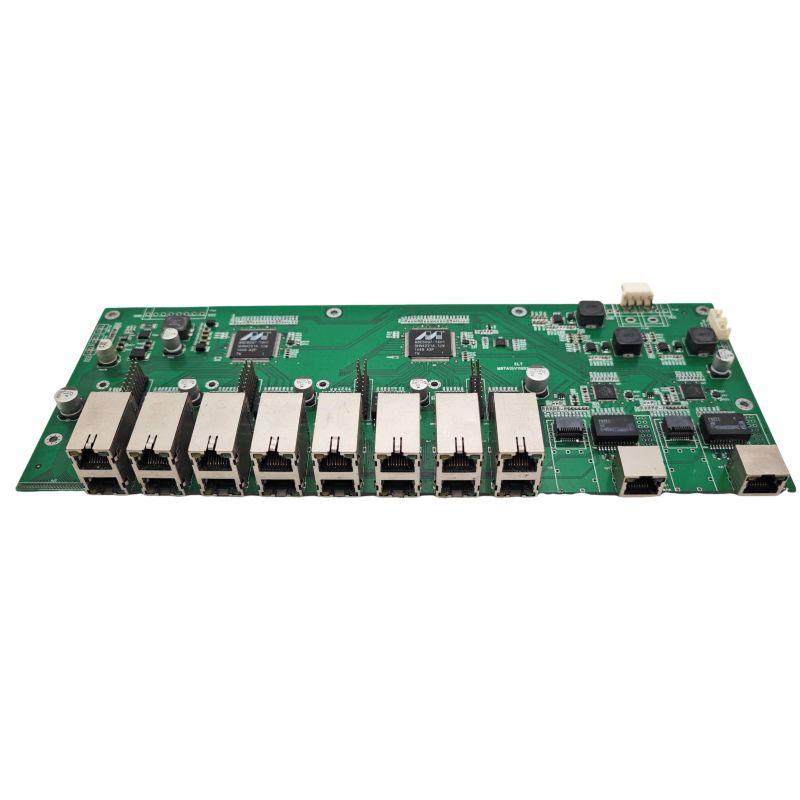

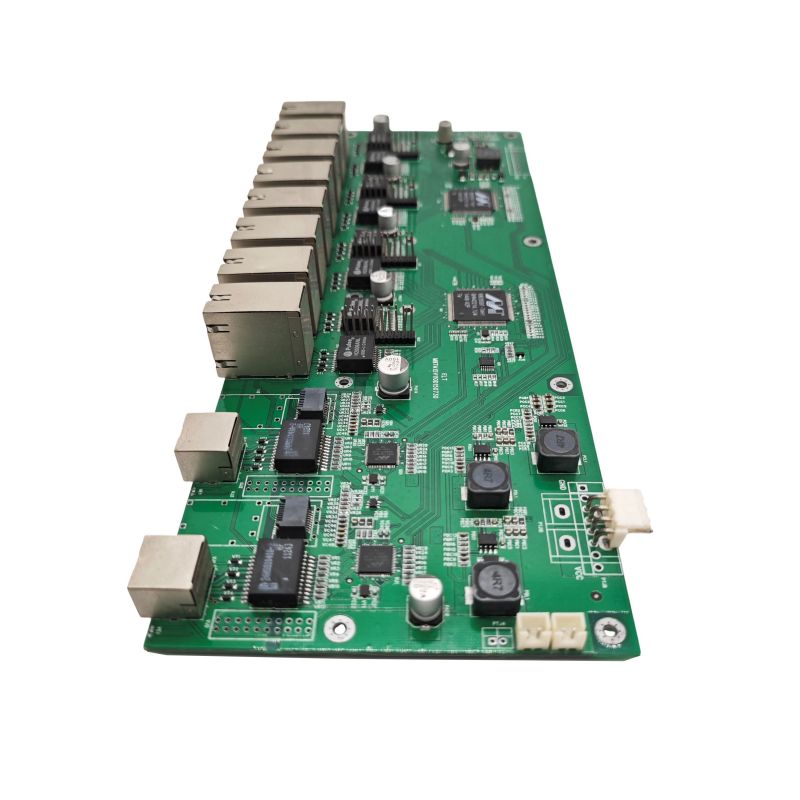

Optiline transiiver PCBA

Unixplore Electronics on pühendunud Hiinas kvaliteetse optilise transiiveri PCBA projekteerimisele ja tootmisele, mis on läbinud ISO9001:2015 sertifikaadi ja PCB koostestandardi IPC-610E ning mida kasutatakse laialdaselt erinevates kodu- ja tööstuslikes rakendustes kasutatavates Etherneti seadmetes.

Mudel:UE-156

Saada päring

Tootekirjeldus

Teie optilise transiiveri PCBA projektide jaoks kvaliteetse tehase hankimise strateegiad

Kui otsite laia valikut Hiinas valmistatud optilisi transiivereidPCBA-d, Unixplore Electronics on teie ülim allikas. Nende tooted on väga konkurentsivõimelise hinnaga ja varustatud tipptasemel müügijärgse teenindusega. Lisaks otsivad nad aktiivselt vastastikku kasulikke partnerlussuhteid ettevõtetega üle kogu maailma.

Kui otsite sobivat optilise transiiveri PCBA tehast, võite arvestada järgmiste aspektidega:

Tehase kogemus ja tugevus:Mõistke tehase töötlemiskogemust ja tugevust PCBA-s, vaadake, kas sellel on professionaalne tehniline meeskond ja täiustatud seadmed ning kas sellel on asjakohased sertifikaadid ja kvalifikatsioonid.

Tehase kvaliteedikontrolli süsteem:Mõistke tehase kvaliteedijuhtimise meetmeid, tootmisprotsesse ja kvaliteedikontrollisüsteeme tagamaks, et valukoda suudab toota kvaliteetset optilist transiiveri PCBA-d vastavalt vajadusele.

Tehase tootmisvõimsus ja tarneaeg:Saate aru tehase tootmisvõimsusest ja tarneajast, et näha, kas see vastab teie vajadustele ja nõuetele.

Teenus:Valige tehas, kus on head teenused, näiteks müügijärgne hooldus jne.

Hind:Valige oma tegelikest vajadustest ja eelarvest lähtuvalt sobiva hinnaga tehas.

Tehaste leidmisel saate võimsaid tehaseid välja sõeluda, osaledes tööstuse näitustel, otsides Internetist, konsulteerides tööstusharu siseringi jne. Olles mõistnud tehase põhiolukorra, viige läbi põhjalik teabevahetus ja läbirääkimised, et valida sobivaim tehas. Lisaks on vaja sõlmida leping, et selgitada koostöö tingimusi, kvaliteedistandardeid, hindu ja muid üksikasju.

UNIXPLOREpakub ühekordset võtmed kättelepinguline elektroonika tootmisteenusteie 5G ruuteri PCBA projekti jaoks. Oma juhatuse hoone osas võtke meiega julgelt ühendust. Võime tsiteerida24 tundipärast seda, kui oleme teie kätte saanudGerberi failjaBOM-i loend.

Optilise transiiveri PCBA tootmine

* Kliendi tarnitud Gerberi fail ja Bom-loend
* Valmistatud tühi PCB, komponendid ostetud meie poolt
* PCB valmistamine täielikult kokku pandud osadega
* 100% funktsioon testitud OK enne saatmist
* RoHS-iga ühilduv pliivaba tootmisprotsess
* Kiire kohaletoimetamine sõltumatu ESD-paketiga
* Üks peatuselektroonika tootmisteenusPCB projekteerimiseks, trükkplaatide paigutuseks, trükkplaatide tootmiseks, komponentide hankimiseks, PCB SMT ja DIP kokkupanekuks, IC programmeerimiseks, funktsiooni testimiseks, pakendamiseks ja tarnimiseks

Unixplore'i PCB ja PCB kokkupaneku võimalus

Parameeter	Võimekus
Kihid	1-40 kihti
Kooste tüüp	Läbiv auk (THT), pindkinnitus (SMT), segatud (THT+SMT)
Komponendi minimaalne suurus	0201(01005 meetrika)
Komponendi maksimaalne suurus	2,0 x 2,0 x 0,4 tolli (50 mm x 50 mm x 10 mm)
Komponentide pakettide tüübid	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP jne.
Minimaalne padja kõrgus	0,5 mm (20 miili) QFP, QFN ja 0,8 mm (32 miili) BGA jaoks
Minimaalne jälje laius	0,10 mm (4 miili)
Minimaalne jälgede kliirens	0,10 mm (4 miili)
Minimaalne puuri suurus	0,15 mm (6 miili)
Maksimaalne tahvli suurus	18 tolli x 24 tolli (457 mm x 610 mm)
Tahvli paksus	0,0078 tolli (0,2 mm) kuni 0,236 tolli (6 mm)
Tahvli materjal	CEM-3, FR-2, FR-4, High-Tg, HDI, alumiinium, kõrgsagedus, FPC, jäik-Flex, Rogers jne.
Pinnaviimistlus	OSP, HASL, Flash Gold, ENIG, Gold Finger jne.
Jootepasta tüüp	Pliivaba või pliivaba
Vase paksus	0,5 OZ – 5 OZ
Montaažiprotsess	Reflow jootmine, lainejootmine, käsitsi jootmine
Kontrollimeetodid	Automatiseeritud optiline kontroll (AOI), röntgenikiirgus, visuaalne kontroll
Testimismeetodid ettevõttesiseselt	Funktsionaalne test, sondi test, vananemise test, kõrge ja madala temperatuuri test
Pöördeaeg	Proovide võtmine: 24 tundi kuni 7 päeva, Mass Run: 10-30 päeva
PCB montaaži standardid	ISO9001:2015; ROHS, UL 94V0, IPC-610E klass ll

Unixplore'i lisandväärtusega EMS-teenus

● IC eelprogrammeerimise teenus failiga HEX, ELF ja BIN formaadis.
● Optilise transiiveri PCBA funktsiooni testimisseade, mis on kohandatud vastavalt kliendi testimisnõuetele
● Kastiehitusteenus, sealhulgas plast- ja metallkorpuse vormide ja osade tootmine
● Konformne kate, sealhulgas selektiivlakk, epoksüvaiguga kate
● Juhtmestiku ja kaablikomplekt
● Valmistoote komplekt, sealhulgas kast, ekraan, membraanlüliti, märgistus ja kohandatud kasti või jaemüügikarbi pakkimine.
● Soovi korral on saadaval mitmesugused kolmanda osapoole testid PCBA jaoks
● Toote sertifitseerimise abi

PCBA tootmisprotseduur
