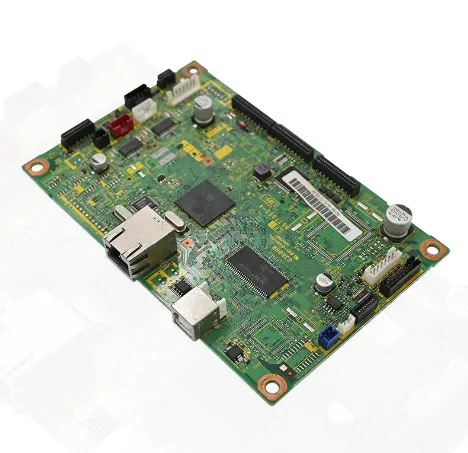

Kell Unixplore Electronics Co., Ltd., oleme veetnud aastaid esirinnasradaridetektor PCBAtootmine. Töötades klientidega autotööstuses, turvalisuses ja tööstuslikes andurirakendustes, oleme näinud üht väljakutset, mis on korduvalt komistanud isegi kõige kogenumad insenerimeeskonnad: masendav lõhe toimiva etalondisaini ja tootmisvalmis PCBA vahel, mis reaalses maailmas järjepidevalt toimib.

Tõenäoliselt olete seal olnud. Viitetahvel töötab laboris ilusti. Teie kohandatud PCB? Lühem tuvastamisulatus. Metsik ühikute vaheldumine. Või veel hullem – elektromagnetilise ühilduvuse sertifitseerimise tõrked, mis suunavad teid tagasi algusesse.

Need probleemid ei ole halb õnn. Need on etteaimatavad tulemused, kui alahinnatakse seda, mida on vaja kõrgsageduslike vooluahelate kavandamiseks ja tootmiseks. Tuginedes meie praktilistele kogemustele Radar Detector PCBA tootjana, juhatame teid läbi tõeliste väljakutsete ja – mis veelgi olulisem – näitame teile, kuidas neid samm-sammult lahendada.

Algpõhjused: miks radari PCBA-d ei toimi

Radari PCBA töötab mikrolaine sagedustel - 24 GHz, 60 GHz või isegi 77 GHz. Nendel sagedustel ei ole PCB-substraat passiivne ühendus ja muutub raadiosagedusliku vooluahela aktiivseks osaks. See põhimõtteline nihe toob kaasa rikkerežiimid, mida madalamatel sagedustel lihtsalt ei eksisteeri.

Siin on see, mida oleme näinud projekte ikka ja jälle rööbastelt maha löömas:

• Partii-partii ebaühtlus: kasutades täpselt samu kujundusfaile, võivad erinevad tootmistsüklid tekitada ADC amplituudi variatsioone 10–15%. Oleme jälginud seda tootmistolerantside – jäljelaiuse, vase vahekauguse ja dielektrilise konstandi (Dk) kõikumiste – tõttu, mis muudavad otseselt raadiosagedusliku jälje takistust. Ilma range protsessikontrollita ei tööta teie "identsed" plaadid identselt.

• Kohandatud lauad vs. etalondisainilahendused: kiip on sama. Konfiguratsioon on sama. Ometi on teie tahvli tuvastusnurk märgatavalt kitsam kui hindamismooduli oma. Meie kogemuse kohaselt viitab see tavaliselt halvale RF-isolatsioonile radarikiibi (eriti AIP-i (Antenna-in-Package) seadmete) ja PCB-maaplaadi vahel. Maapealne kiht peegeldab või kiirgab uuesti energiat, moonutades kiirgusmustrit.

• EMC/EMI sertifikaadi luupainajad: radaritooted peavad läbima FCC, CE ja muud regulatiivsed standardid. Kui EMC/EMI ei ole esimesest päevast peale disaini sisse lülitatud, on moderniseerimise parandused kallid ja sageli ebapiisavad. Oleme päästnud rohkem kui paar projekti, mille puhul viimase hetke "parandused" asja ainult hullemaks muutsid.

• Väljakukkumised: plaat, mis läbib kõik laboritestid, võib siiski põllul ebaõnnestuda. Temperatuurikõikumised, vibratsioon, toiteallika müra ja niiskus toovad esile nõrkused, mida stendi testimine kunagi ei taba. Seetõttu peab keskkonnakindlus olema algusest peale teie disaini- ja katsestrateegia osa.

Meie samm-sammuline juhend usaldusväärse radaridetektori PCBA loomiseks

Aastate jooksul oleme välja töötanud süstemaatilise lähenemisviisi, mis järjepidevalt tarnib radari PCBA-sid, mis toimivad vastavalt kavandatule – partiide kaupa. Siin on meie mänguraamat.

1. samm: valige õige substraat – see pole valikuline

Millimeeterlaine sagedustel on substraadi valik make-or-break. Standardne FR-4? See sobib 100 MHz jaoks. Sagedusel 24 GHz ja kõrgemal kahjustavad selle suure kadu tangens (Df) ja ebastabiilne dielektriline konstant (Dk) teie jõudlust.

Mida me otsime:

• Dk (dielektriline konstant) – määrab impedantsi konsistentsi. Variatsioon tähendab siin jõudluse varieerumist.

• Df (hajumistegur) – suurem Df võrdub suurema sisestuskaduga. Kõrgetel sagedustel on isegi väikesed erinevused olulised.

• Meie materjali soovitused:

• Rogers 4350B (Dk 3,5, Df 0,0037) – meie 24GHz ja 77GHz disainilahendused. Suurepärane tasakaal raadiosagedusliku jõudluse ja kulutõhususe vahel.

• Rogers 4003C (Dk 3,4, Df 0,0027) – väiksem kadu, suurepärane partiidevaheline stabiilsus. Ideaalne, kui järjepidevus on teie peamine prioriteet.

• Rogers RO3003 (Dk 3,0, Df 0,0013) – ülimadal kadu kõige nõudlikumate millimeeterlaineliste esiosade jaoks.

Kuluteadlik lähenemine: eelarvepiirangutega projektide puhul soovitame sageli kasutada hübriidseid virnastusi, kasutades kõrgsageduslikke materjale (nt Rogers) ainult RF-kriitilistes kihtides, mujal kui FR-4. See töötab, kuid nõuab tootmisprotsessi hoolikat hindamist.

Professionaalide näpunäide meie tehase põrandalt: meil on nende kõrgsageduslike materjalide korrapärane varu. See ei seisne ainult mugavuses – see lühendab tarneaega ja välistab materjali varieeruvuse ühest tellimusest teise.

2. samm: meisterdage paigutus – RF on distsipliin, mitte mõistatus

RF-paigutus tundub sageli musta maagiana. Kuid distsipliini ja kogemustega muutub see etteaimatavaks teaduseks. Siin on reeglid, mida me kunagi ei riku:

• Range impedantsi juhtimine: RF-jäljed peavad olema reguleeritud 50Ω ühe otsaga (100Ω diferentsiaal). Sihime ±8% tolerantsi – rangem kui tööstusharu standard ±10%. See nõuab tihedat koostööd oma trükkplaatide tootjaga ja kriitilise tähtsusega impedantsi testimise aruandeid iga partii kohta.

• Kondensaatorite lahtisidumine on võimalikult lähedal: radarikiibid kasutavad LDO-sid, mis nõuavad kompenseerimiseks väliseid kondensaatoreid. Asetage need korgid otse BGA pallide kõrvale. Isegi paar millimeetrit lisajälgede pikkust lisab parasiit-induktiivsus, mis destabiliseerib toitevõrgu. Oleme silunud rohkem "salapäraseid" tõrkeid, mis on põhjustatud laisast korgi paigutusest, kui suudame kokku lugeda.

• Ärge kunagi poolitage aluspinda: alustasand peab olema pidev ja katkematu raadiosageduslike sektsioonide all. Jaotatud maatasapind loob pikema induktiivse tagasitee - ja mis veelgi hullem, toimib nagu müra kiirgav antenn. Kui peate suunama signaale üle maapinna, mõelge kaks korda. Tavaliselt sa ei peaks.

• Toitejäljed peavad voolu ohutult kandma: see tundub elementaarne, kuid me näeme regulaarselt konstruktsioone, kus 1A voolujäljed on liiga kitsad. Meie reegel: kasutage 1A voolu jaoks vähemalt 0,4 mm laiust. Kõik, mis on õhem, põhjustab pingelangust ja termilisi probleeme.

• AIP-antenni eraldamine: kui teie radarikiip kasutab paketis antenni (AIP) konstruktsiooni, pöörake erilist tähelepanu antenni ja PCB maapinna vahelisele vahekaugusele. Esimese maapinna kihi kõrguse suurendamine või parasiitstruktuuride lisamine võib märkimisväärselt vähendada maapinna peegeldusi, mis moonutavad teie kiirgusmustrit.

3. samm: valmistamine distsipliini järgi – järjepidevus on kõik

Hiilgav disain on väärtusetu, kui te ei saa seda usaldusväärselt toota. See on koht, kus paljud projektid komistavad ja meie investeering täiustatud tootmisvõimsustesse tasub end ära.

Meie tootmisstandardid:

• Täiustatud SMT/DIP-võime: oleme varustatud 0201 passiivsete ja 0,4 mm sammuga BGA/QFN-pakettidega. Kui teie tootja ei saa seda teha, kõndige minema.

• IPC-vastavus: lähtume IPC-6012 (jäiga PCB kvalifikatsioon) ja IPC-A-610 (elektroonikakoostude aktsepteeritavus) kui mittekaubeldavatest lähtealustest.

• 100% RF funktsionaalne testimine (FCT): see on kriitiline. AOI ja IKT tabavad joote- ja ühenduvusprobleeme, kuid need ei mõõda raadiosageduslikku jõudlust. Testime iga plaati tuvastusulatuse, tundlikkuse ja signaali tugevuse osas. Nii püüame kinni ja kõrvaldame partiidevahelise erinevuse enne, kui lauad üldse tarnitakse.

Akutoitel konstruktsioonide toitehaldus: nutikate lukkude, andurite ja IoT radaridetektorite jaoks on puhkerežiimi energiatarve võtmetähtsusega lahinguväli. Meie disainilahendused kasutavad ülimadala puhkevoolu ja hoolikalt optimeeritud võimsustopoloogiaga PMIC-e, et saavutada mikroamprite tasemel unevoolud.

4. samm: õppige teiste vigadest – ja meie kogemustest

Sa ei pea iga viga ise tegema. Siin on see, mida oleme õppinud tuhandetest radariprojektidest:

• Alustage võrdluskujundusega – aga mõistke, miks see töötab: TI, Infineoni, NXP ja teiste võrdlusdisainid eksisteerivad mingil põhjusel. Need on tõestatud. Käsitleme neid lähtepunktina, mitte soovitusena. Kui pakume välja muudatusi – olgu selleks isolaatori lisamine või kondensaatori väärtuse muutmine –, kinnitame iga muudatuse simulatsiooni ja prototüübi testimisega.

• Ettevaatust "väikeste" muudatustega: nägime kunagi konstruktsiooni, kus 12pF lahtisidestuskondensaatori lisamine SPI liinile põhjustas ADC amplituudi anomaaliad. Algpõhjus? Maanduse põrge ja korgi paigutus, mitte kondensaator ise. Õppetund: käsitlege iga muudatust olulisena, kuni pole tõestatud vastupidist.

• Kahtluse korral alustage mooduliga: kui teie meeskond on raadiosagedusliku disainiga uustulnuk, kaaluge alustamist väljakujunenud radarimooduliga (nt 24 GHz konstruktsioonid, mis põhinevad ICL1112-l või sarnasel). Need moodulid on juba lahendanud antenni, raadiosagedusliku esiosa ja põhiriba väljakutsed. Saate need oma süsteemi integreerida palju väiksema riskiga.
