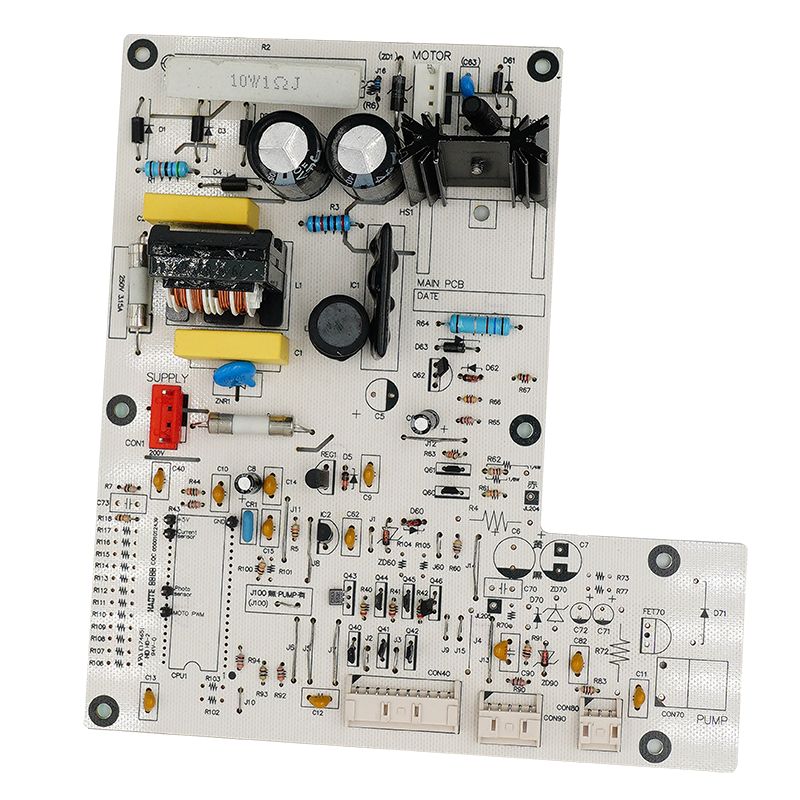

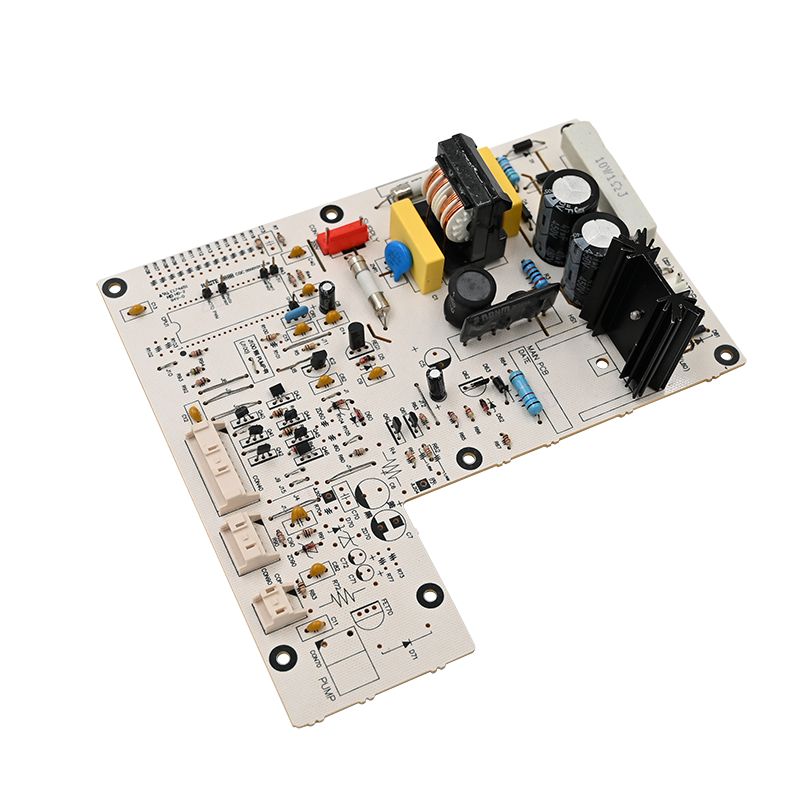

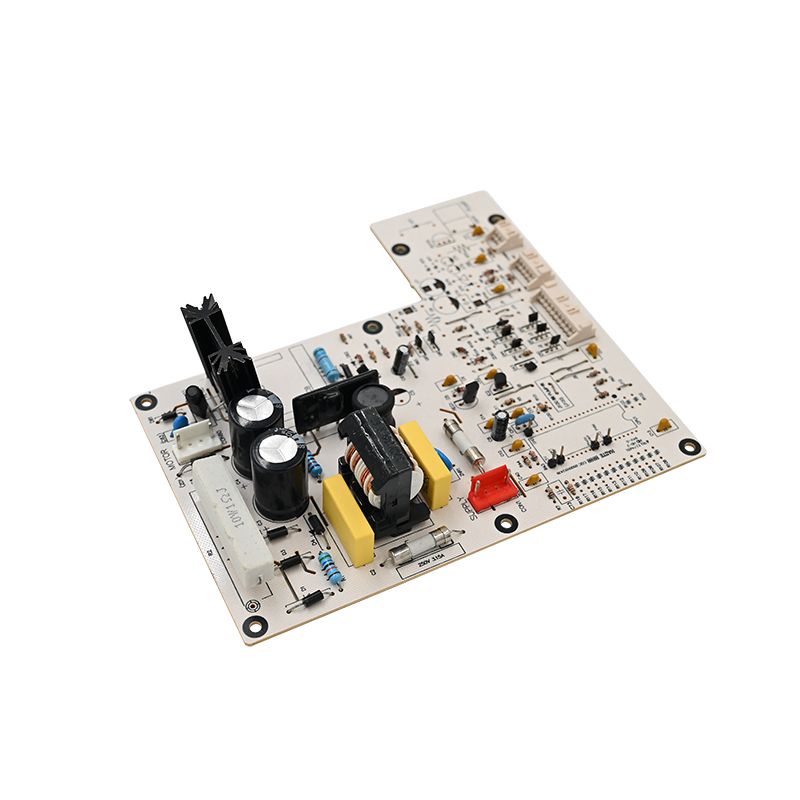

Niisutaja PCBA

Tootekirjeldus

Kuidas kujundada ja toota niisutajat PCBA?

Soovime tutvustada meie kvaliteetset niisutajat PCBA ja anda teile parema ülevaate selle funktsioonidest ja omadustest.
Unixplore Electronics tunneb selle toote üle uhkust ja kutsume nii uusi kui ka olemasolevaid kliente meiega koostööd tegema ja paremat tulevikku looma.

Niisutaja PCBA juhtplaat on niisutaja komponent, mis määrab ära niisutaja jõudluse ja funktsiooni.

Selle ülesanne on peamiselt juhtida niisutaja lülitit, niisutuskiirust ja niiskuse näitu, et tagada niisutaja normaalne töö ja kasutusefekt.

Mõne lihtsa õhuniisutaja puhul võib juhtpaneel vajada ainult toitelülitit, niiskusandurit ja niisutaja ajamiahelat. Kui niiskusandur tuvastab, et siseruumide õhuniiskus on seatud väärtusest madalam, hakkab niisutaja PCBA ahel niisutama; kui niiskusandur tuvastab, et siseruumide õhuniiskus on seatud väärtusest kõrgem, lõpetab niisutaja ahel niisutamise.

Mõne keerulisema õhuniisutaja puhul võib juhtpaneel vajada ka muid funktsioone, nagu ajastuslüliti, niiskusnäidik, õhupuhastusfunktsioon jne.

Niisutaja juhtplaadi projekteerimisel tuleb valida sobivad elektroonilised komponendid ja vooluring vastavalt nõuetele ja funktsioonidele ning kokku panna ja siluda vastavalt projekteerimisjoonistele.

Unixplore pakub teie EMS-projekti jaoks täielikku käivitusvalmis teenust. Võtke meiega julgelt ühendust oma juhatuse hoone osas, saame teha hinnapakkumise 24 tunni jooksul pärast teie kättesaamistGerberi failjaBOM-i loend!

Niisuti PCBA tootmine

* Kliendi tarnitud Gerberi fail ja Bom-loend
* Valmistatud tühi PCB, komponendid ostetud meie poolt
* PCB valmistamine täielikult kokku pandud osadega
* 100% funktsioon testitud OK enne saatmist
* RoHS-iga ühilduv pliivaba tootmisprotsess
* Kiire kohaletoimetamine sõltumatu ESD-paketiga
* Ühekordne elektrooniline tootmisteenus PCB projekteerimiseks, trükkplaatide paigutuseks, trükkplaatide tootmiseks, komponentide hankimiseks, PCB SMT ja DIP kokkupanekuks, IC programmeerimiseks, funktsiooni testimiseks, pakendamiseks ja tarnimiseks

Unixplore'i PCB ja PCB kokkupaneku võimalus

Parameeter	Võimekus
Kihid	1-40 kihti
Kooste tüüp	Läbiv auk (THT), pindkinnitus (SMT), segatud (THT+SMT)
Komponendi minimaalne suurus	0201(01005 meetrika)
Komponendi maksimaalne suurus	2,0 x 2,0 x 0,4 tolli (50 mm x 50 mm x 10 mm)
Komponentide pakettide tüübid	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP jne.
Minimaalne padja kõrgus	0,5 mm (20 miili) QFP, QFN ja 0,8 mm (32 miili) BGA jaoks
Minimaalne jälje laius	0,10 mm (4 miili)
Minimaalne jälgede kliirens	0,10 mm (4 miili)
Minimaalne puuri suurus	0,15 mm (6 miili)
Maksimaalne tahvli suurus	18 tolli x 24 tolli (457 mm x 610 mm)
Tahvli paksus	0,0078 tolli (0,2 mm) kuni 0,236 tolli (6 mm)
Tahvli materjal	CEM-3, FR-2, FR-4, High-Tg, HDI, alumiinium, kõrgsagedus, FPC, jäik-Flex, Rogers jne.
Pinna viimistlus	OSP, HASL, Flash Gold, ENIG, Gold Finger jne.
Jootepasta tüüp	Pliivaba või pliivaba
Vase paksus	0,5 OZ – 5 OZ
Montaažiprotsess	Reflow jootmine, lainejootmine, käsitsi jootmine
Kontrollimeetodid	Automatiseeritud optiline kontroll (AOI), röntgenikiirgus, visuaalne kontroll
Testimismeetodid ettevõttesiseselt	Funktsionaalne test, sondi test, vananemise test, kõrge ja madala temperatuuri test
Pöördeaeg	Proovide võtmine: 24 tundi kuni 7 päeva, Mass Run: 10-30 päeva
PCB montaaži standardid	ISO9001:2015; ROHS, UL 94V0, IPC-610E klass ll

Unixplore'i lisandväärtusega EMS-teenus

● IC eelprogrammeerimise teenus failiga HEX, ELF ja BIN formaadis.
● Niisutaja PCBA funktsiooni testimisseade, mis on kohandatud vastavalt kliendi testimisnõuetele
● Kasti ehitusteenus, sealhulgas plast- ja metallkorpuse vormide ja osade tootmine
● Konformne kate, sealhulgas selektiivlakk, epoksüvaiguga kate
● Juhtmestiku ja kaablikomplekt
● Valmistoote komplekt, sealhulgas kast, ekraan, membraanlüliti, märgistus ja kohandatud kasti või jaemüügikarbi pakkimine.
● Soovi korral on saadaval mitmesugused kolmanda osapoole testid PCBA jaoks
● Toote sertifitseerimise abi

PCBA tootmisprotseduur
