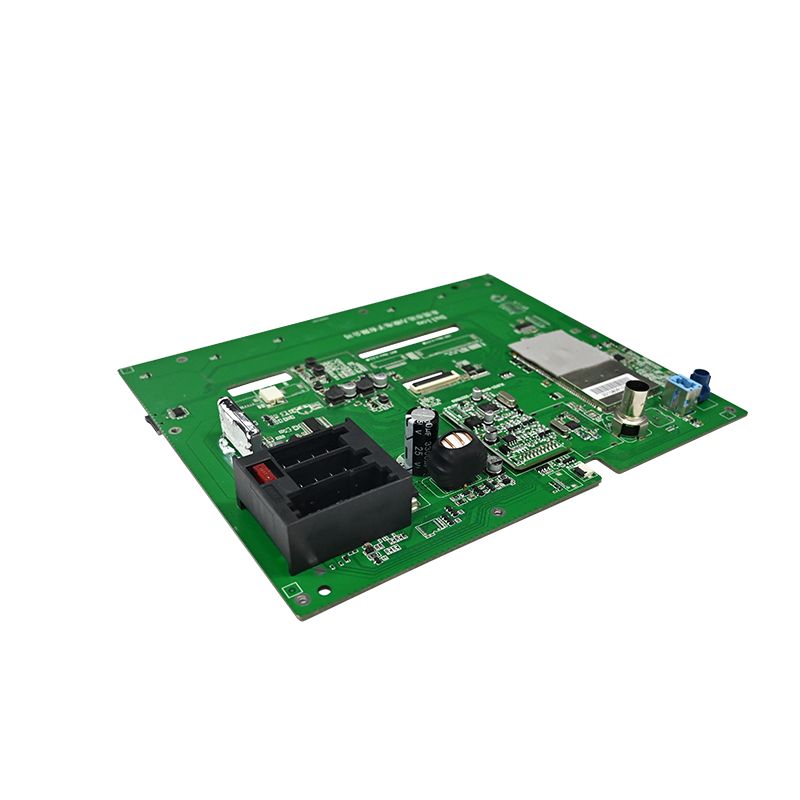

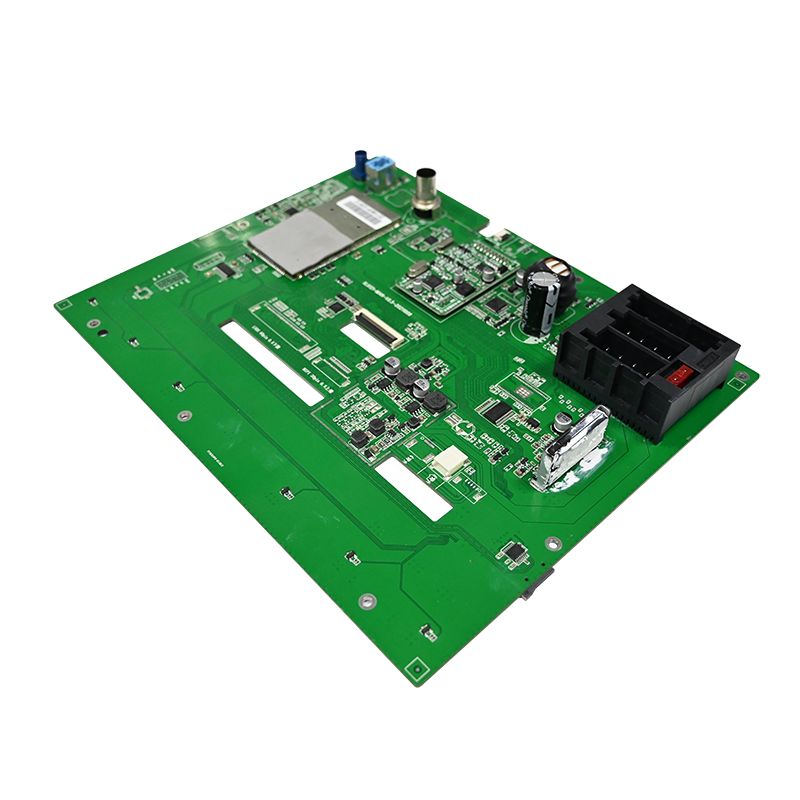

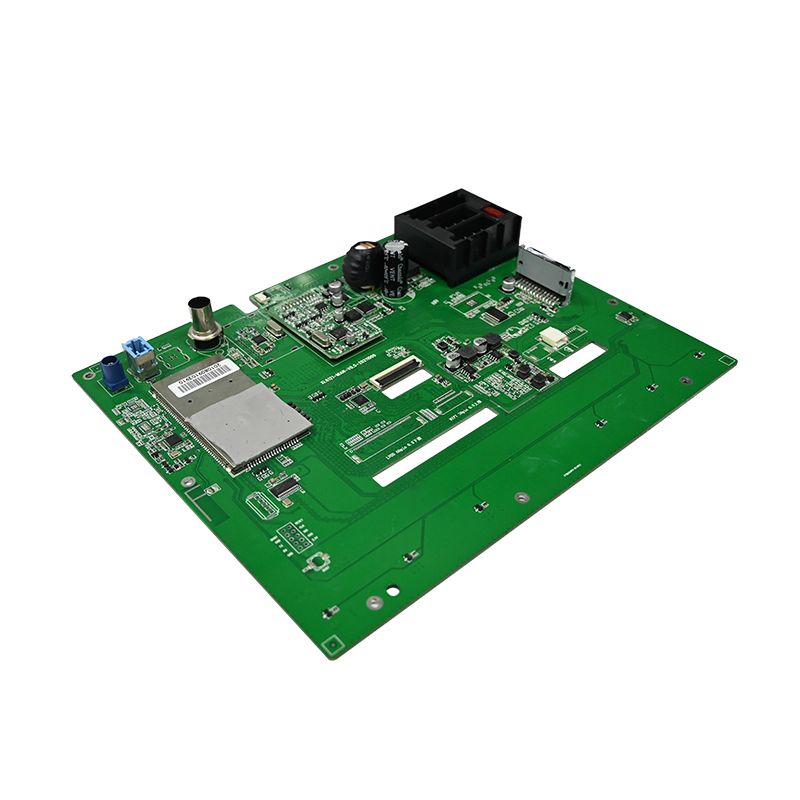

WiFi moodul PCBA

Alates 2008. aastast on Unixplore Electronics pakkunud Hiinas kvaliteetse WiFi-mooduli PCBA ühekordset käivitusvalmis tootmis- ja tarnimisteenust. Meie ettevõte on sertifitseeritud ISO9001:2015 järgi ja järgib PCB koostestandardit IPC-610E.

Mudel:UE-10

Saada päring

Tootekirjeldus

Mis on WiFi mooduli PCBA?

Soovime kasutada võimalust tutvustada teile meie kõrget kvaliteetiWiFi moodul PCBAettevõttes Unixplore Electronics. Meie peamine eesmärk on tagada, et meie kliendid saaksid täielikult aru meie toodete võimalustest ja omadustest. Oleme alati innukad tegema koostööd oma olemasolevate ja uute klientidega, et edendada paremat tulevikku.

Wi-Fi moodul, tuntud ka kui jadaportWiFi PCBA, kuulub asjade interneti edastuskihti. Selle ülesanne on teisendada jadaport või TTL tase sisseehitatud mooduliks, mis vastab WiFi traadita võrgu sidestandarditele. See on varustatud traadita võrguprotokolli IEEE802.11b.g.n ja TCP/IP protokollivirnuga. Traditsioonilised WiFi-moodulitega manustatud riistvaraseadmed saavad otse Interneti-ühenduse luua Wi-Fi abil, mis on asjade Interneti-rakenduste (nt traadita nutikodud ja M2M) rakendamise oluline komponent ning intelligentse riistvara oluline komponent.

Unixplore pakub teie elektroonika tootmise projekti jaoks täielikku käivitusvalmis teenust. Võtke meiega julgelt ühendust oma trükkplaadi montaažihoone osas, saame teha hinnapakkumise 24 tunni jooksul pärast teie kättesaamistGerberi failjaBOM-i loend!

WiFi mooduli PCBA tootmine

* Kliendi tarnitud Gerberi fail ja Bom-loend
* Valmistatud tühi PCB, komponendid ostetud meie poolt
* PCB valmistamine täielikult kokku pandud osadega
* 100% funktsioon testitud OK enne saatmist
* RoHS-iga ühilduv pliivaba tootmisprotsess
* Kiire kohaletoimetamine sõltumatu ESD-paketiga
* Ühekordne elektrooniline tootmisteenus PCB projekteerimiseks, trükkplaatide paigutuseks, trükkplaatide tootmiseks, komponentide hankimiseks, PCB SMT ja THT kokkupanekuks, IC programmeerimiseks, funktsiooni testimiseks, pakendamiseks ja tarnimiseks

Unixplore'i PCB ja PCB kokkupaneku võimalus

Parameeter	Võimekus
Kihid	1-40 kihti
Kooste tüüp	Läbiv auk (THT), pindkinnitus (SMT), segatud (THT+SMT)
Komponendi minimaalne suurus	0201(01005 meetrika)
Komponendi maksimaalne suurus	2,0 x 2,0 x 0,4 tolli (50 mm x 50 mm x 10 mm)
Komponentide pakettide tüübid	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP jne.
Minimaalne padja kõrgus	0,5 mm (20 miili) QFP, QFN ja 0,8 mm (32 miili) BGA jaoks
Minimaalne jälje laius	0,10 mm (4 miili)
Minimaalne jälgede kliirens	0,10 mm (4 miili)
Minimaalne puuri suurus	0,15 mm (6 miili)
Maksimaalne tahvli suurus	18 x 24 tolli (457 mm x 610 mm)
Tahvli paksus	0,0078 tolli (0,2 mm) kuni 0,236 tolli (6 mm)
Tahvli materjal	CEM-3, FR-2, FR-4, High-Tg, HDI, alumiinium, kõrgsagedus, FPC, jäik-Flex, Rogers jne.
Pinna viimistlus	OSP, HASL, Flash Gold, ENIG, Gold Finger jne.
Jootepasta tüüp	Pliivaba või pliivaba
Vase paksus	0,5 OZ – 5 OZ
Montaažiprotsess	Reflow jootmine, lainejootmine, käsitsi jootmine
Kontrollimeetodid	Automatiseeritud optiline kontroll (AOI), röntgenikiirgus, visuaalne kontroll
Testimismeetodid ettevõttesiseselt	Funktsionaalne test, sondi test, vananemise test, kõrge ja madala temperatuuri test
Pöördeaeg	Proovide võtmine: 24 tundi kuni 7 päeva, Mass Run: 10-30 päeva
PCB montaaži standardid	ISO9001:2015; ROHS, UL 94V0, IPC-610E klass ll

Unixplore'i lisandväärtusega elektroonikatootmisteenus

● IC eelprogrammeerimise teenus failiga HEX, ELF ja BIN formaadis.
● WiFi PCB koostu funktsiooni testimisseade, mis on kohandatud vastavalt kliendi testimisnõuetele
● Kasti ehitusteenus, sealhulgas plast- ja metallkorpuse vormide ja osade tootmine
● Konformne kate, sealhulgas selektiivlakk, epoksüvaiguga kate
● Juhtmestiku ja kaablikomplekt
● Valmistoote komplekt, sealhulgas kast, ekraan, membraanlüliti, märgistus ja kohandatud kasti või jaemüügikarbi pakkimine.
● Soovi korral on saadaval mitmesugused kolmanda osapoole testid PCBA jaoks
● Toote sertifitseerimise abi

PCBA tootmisprotseduur
