Tootekirjeldus

Kuidas toodetakse nutika lamp PCBA?

Nutika lambi PCBA tootmiseks (Trükitud vooluahela kokkupanek) kontroller, peate järgima neid üldisi protseduure nagu allpool:

Elektriline disain:Alustage nutika lambi kontrolleri vooluringi skeemi ja paigutuse kujundamisega. See peaks hõlmama selliseid komponente nagu mikrokontrollerid, andurid, LED-draiverid, kommunikatsioonimoodulid (nt Wi-Fi, Bluetooth), energiahalduse komponendid ja muud vajalikud elemendid.

PCB valmistamine:Kui disain on lõpule viidud, looge PCB -paigutus PCB disainitarkvara abil. Pärast seda saate kujundusfailid PCB valmistamisteenusele saata tegeliku PCB tootmiseks.

Komponentide hankimine:Hankige usaldusväärsete tarnijatelt kõik vajalikud elektroonilised komponendid. Parema jõudluse ja töökindluse saamiseks hankige kindlasti kvaliteetsed komponendid.

SMT & THT ASGENDE:Kui PCB ja komponendid on valmis, saate jätkata monteerimisprotsessi. See hõlmab komponentide jootmist PCB -le pärast kujunduse paigutust. Seda saab teha käsitsi või automatiseeritud monteerimismasinate, näiteks SMT masina või DIP -masina kaudu.

Kiibi programmeerimine:Kui teie nutika lambi kontroller hõlmab mikrokontrollerit, peate programmeerima püsivara. See hõlmab koodi kirjutamist, et juhtida nutika lambi funktsionaalsust, näiteks heleduse tasemete, värvitemperatuuride ja kommunikatsiooniprotokollide reguleerimist.

Funktsionaalne testimine:Pärast PCB kokkupanekut tehke põhjalik testimine, et tagada nutika lambi kontrolleri toimimine ootuspäraselt. Testige kõigi komponentide, ühenduste ja kontrolleri funktsioonide funktsionaalsust.

Korpuse kujundamine ja montaaž:Vajadusel kujundage PCB ja komponentide kaitsmiseks nutika lambikontrolleri korpus. Pärast konstruktsiooni spetsifikatsioonide järgi pange PCB korpusesse.

Kvaliteedikontroll:Tehke kvaliteedikontrolli kontroll, et tagada nutika lamp PCBA kontrollerid vastavad kvaliteedistandarditele ja spetsifikatsioonidele.

Pakend ja levitamine:Kui nutikate lampide kontrollerid läbivad kõik testid ja kvaliteedikontrolli, pakkige need klientidele või jaemüüjatele levitamiseks korralikult.

Pange tähele, et nutika lambi PCBA kontrolleri koostamine hõlmab tehnilisi teadmisi elektroonilise disaini, monteerimise, programmeerimise ja kvaliteedikontrolli alal. Kui te pole nende protsessidega tuttav, võib olla kasulik otsida abi spetsialistidelt või ettevõtetelt, kes on spetsialiseerunud PCB kokkupanekule ja elektroonika tootmisele.

Unixplore pakub teie jaoks ühekordset võtmete võtmeteenustElektrooniline tootmineProjekt. Võtke meiega ühendust oma vooluastme kokkupanemise hoone jaoks, saaksime hinnapakkumise teha 24 tunni jooksul pärast teie saamistGerberifailjaPommiloend!

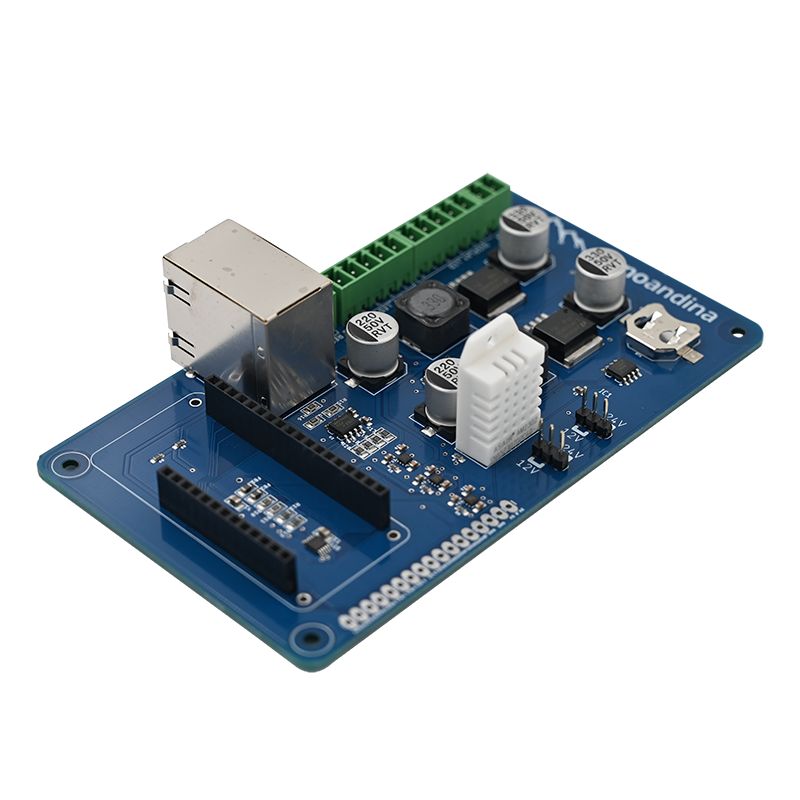

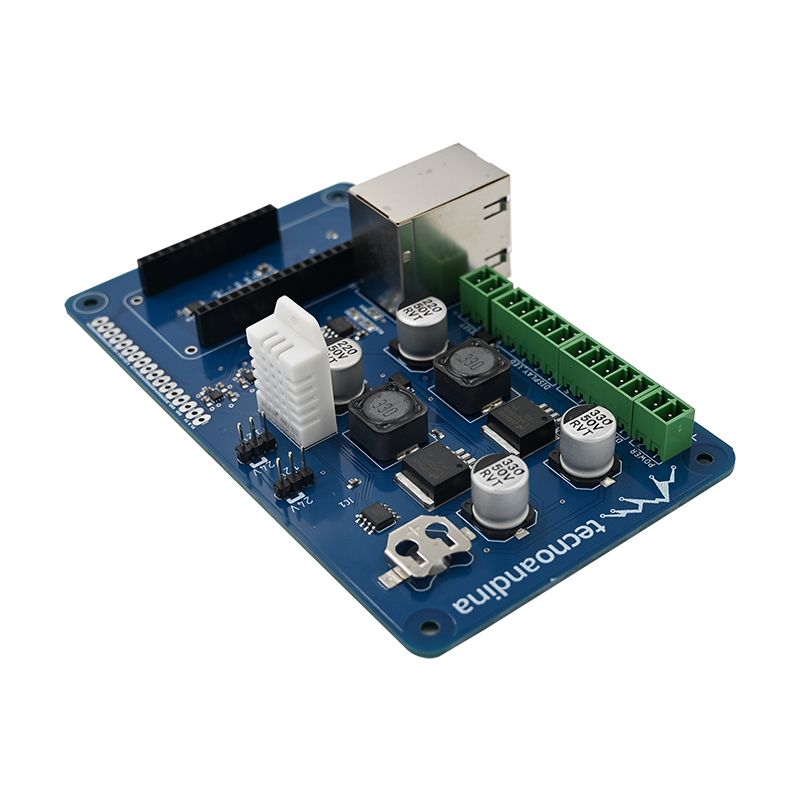

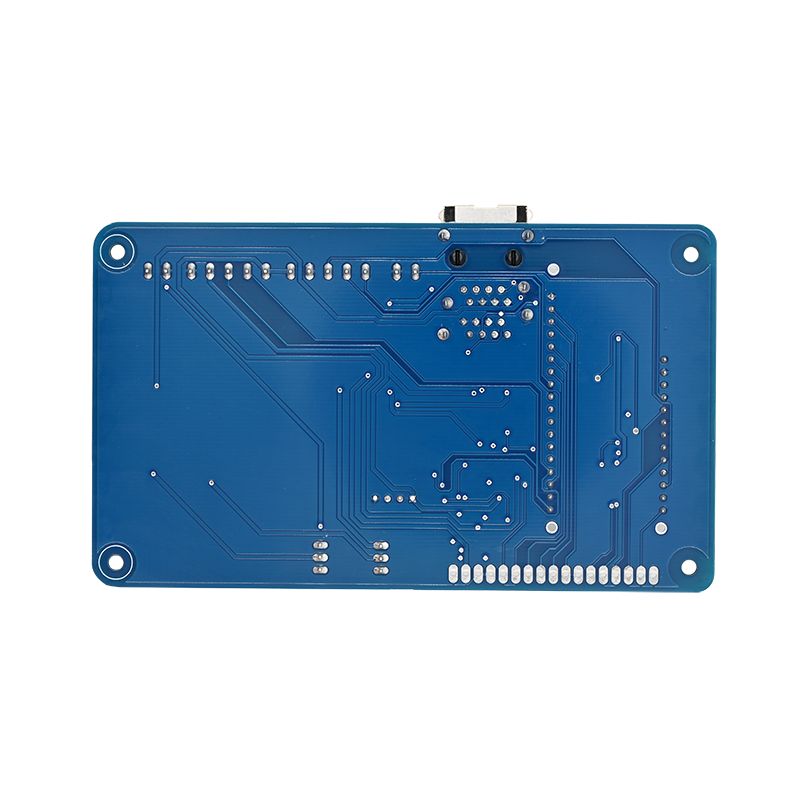

Nutikas lamp PCBA tootmine

* Gerberi fail ja pommiloend kliendi poolt
* Tühi PCB, meie poolt ostetud komponendid
* PCB valmistamine osadega täielikult kokku pandud
* 100% funktsiooni testiti OK enne saatmist
* ROHS-i nõuetele vastav, pliivaba tootmisprotsess
* Kiire kohaletoimetamine koos sõltumatu ESD paketiga
* Üks peatus elektroonilise tootmisteenuse PCB projekteerimiseks, PCB paigutuseks, PCB tootmine, komponentide hanged, PCB SMT ja THT montaaž, IC programmeerimine, funktsioonide test, pakendamine ja kohaletoimetamine

Unixplore PCB ja PCB kokkupaneku võime

Parameeter	Võimekus
Kihid	1-40 kihti
Montaažitüüp	Läbi augu (tht), pinna kinnitus (SMT), segatud (tht+smt)
Minimaalne komponendi suurus	0201 (01005 meetriline)
Komponendi maksimaalne suurus	2,0 x 2,0 x 0,4 in (50 mm x 50 mm x 10 mm)
Komponendi paketi tüübid	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, DIP, SIP, SIP jne.
Minimaalne padja	0,5 mm (20 mil) QFP, QFN, 0,8 mm (32 miljon) BGA jaoks
Minimaalne jälje laius	0,10 mm (4 miljonit)
Minimaalne jäljekliirents	0,10 mm (4 miljonit)
Minimaalne puuri suurus	0,15 mm (6 miljonit)
Maksimaalne tahvli suurus	18 in x 24 tolli (457 mm x 610 mm)
Lauapaksus	0,0078 in (0,2 mm) kuni 0,236 tolli (6 mm)
Juhatuse materjal	CEM-3, FR-2, FR-4, High-TG, HDI, alumiinium, kõrgsagedus, FPC, jäik-flex, Rogers jne.
Pinnaviimistlus	OSP, Hasl, Flash Gold, Enig, kuld sõrm jne.
Jootepasta tüüp	Plii või pliivaba
Vase paksus	0,5oz - 5 oz
Montaažiprotsess	Röövige jootmine, laine jootmine, käsitsi jootmine
Kontrollimismeetodid	Automatiseeritud optiline ülevaatus (AOI), röntgen, visuaalne kontroll
Testimismeetodid ettevõttesiseselt	Funktsionaalne test, sondi test, vananemistesti, kõrge ja madala temperatuuri test
Pöördeaeg	Proovivõtmine: 24 tundi kuni 7 päeva, massijooks: 10–30 päeva
PCB montaažistandardid	ISO9001: 2015; ROHS, UL 94V0, IPC-610E klass LL

Unixplore lisandväärtusega elektrooniline tootmisteenus

● IC-eelprogrammeerimise teenus failiga vormingusHex, päkapikkjaPrügikast.
● Nutikas lamp PCBA funktsiooni testi kinnitus, mis on kohandatud vastavalt kliendi testinõuetele
Z
● Konformaalne kate, sealhulgas selektiivne lakkkate, epoksüvaigu pottseerimine
● Traadi rakmed ja kaabli komplekt
● Valmistoodete komplekt, sealhulgas kast, ekraan, membraanlüliti, märgistamine ja kohandatud karp või jaemüügipakend.
● Soovi korral on saadaval mitmesugused PCBA kolmandate osapoolte testid
● Toote sertifitseerimise abi

PCBA tootmisprotseduur
