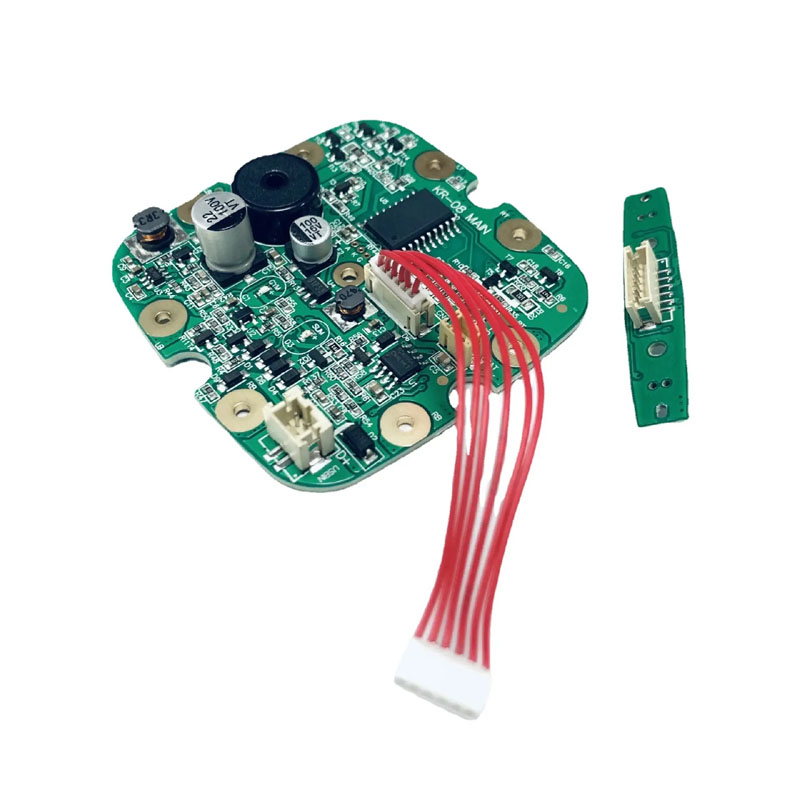

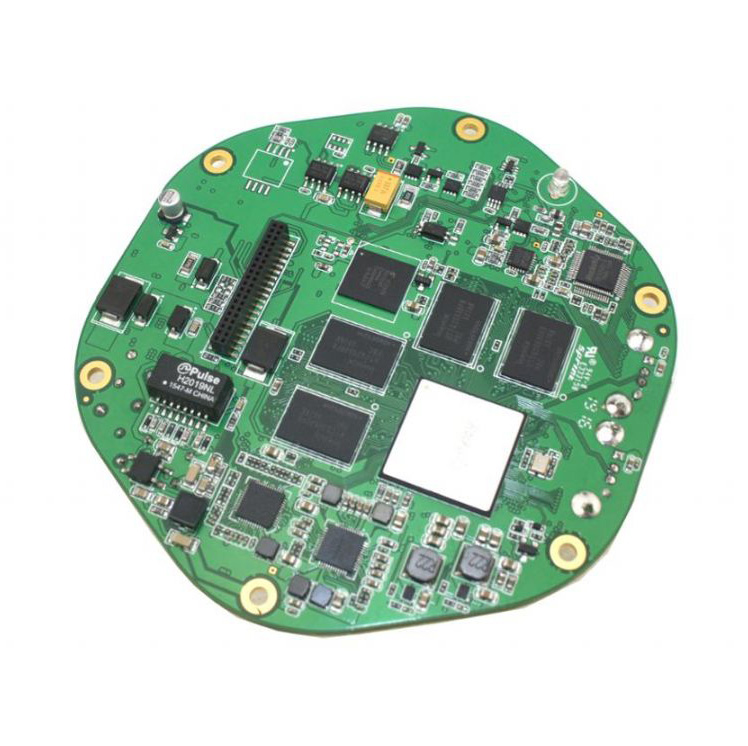

Vesiniit PCBA

Keskkonnanõuded ja klassifikatsioonid

Vesiniit töötab äärmuslikes vannitoakeskkondades, mida iseloomustavad otsesed veepritsmed, suur ümbritsev aur ja agressiivne kokkupuude kemikaalidega, nagu hambapasta ja suuvee jäägid. Standardne elektroonika allub sellistes tingimustes kiiresti korrosioonile, parasiitlekkevooludele ja elektrilühistele.

Meie kavandatud PCBA lahendused on spetsiaalselt loodud nendele tõsistele keskkonnastressidele vastu pidama, tagades toote usaldusväärse 3-aastase tööea.

Substraadiriskide maandamine

Sisseehitatud nõutavad sertifikaadid: kõik vesiniiti PCBA tooted vastavad ülemaailmselt kohustuslikele seadmemäärustele: IEC 60335-1 (kodumasinate ohutus), UL 60730-1 (automaatsed elektrijuhtimisseadmed), IPX4/IPX7 minimaalse sissetungimise kaitse ja REACH / Wet-i kemikaalikeskkonna vastupidavuse standardid.

Aluslaminaadi valik ja vase arhitektuur

Aluslaminaadi valik määrab kindlaks pikaajalise PCBA terviklikkuse pideva niiskusega kokkupuute korral. Standardne FR-4 neelab kergesti veeauru läbi töötlemata lõigatud plaadi servade ja silindritega kaetud, mis põhjustab 12 kuu jooksul katastroofilisi lühiseid juhtiva anoodkiudu (CAF).

Laminaadi klasside võrdlus

• Standard FR-4: Veeimavus 0,10%–0,20%, TG 130°C–140°C. Sobib ainult kuivadele aladele. Vältige vesiniiti kasutamist, kuna see põhjustab kiire CAF-i rikke.

• Kõrge TG FR-4 [Meie põhivalik]: veeimavus 0,08%–0,12%, TG 170 °C. Ideaalne valik niiskete, vahelduvate niiskusprofiilide jaoks.

• Halogeenivaba kõrge TG FR-4 [soovitatav]: veeimavus 0,05%–0,08%, TG 150°C. Keskkonnasõbralik konstruktsioon suurepärase niiskuskindlusega.

• Polüimiid: Veeimavus 0,02%–0,04%, TG 250°C. Esmaklassiline valik püsivaks märjaks või jäigaks painduvateks tsoonideks.

Vase kaalu ja plaadistuse spetsifikatsioonid

• Väliskiht vask: minimaalselt 1 unts (35 µm), et tagada optimeeritud korrosioonivastane varu.

• Sisemine vaskkiht: vähemalt 0,5 untsi (18 µm), et tagada signaali terviklikkus mootori sisemiste häirete eest.

• Plated Through-Holes (PTH): vähemalt 25 µm vaskkatte paksus tünnide sees, et moodustada hermeetiline õhutihe niiskustihe.

• Pinnaviimistlus: kasutatakse rangelt ENIG-i (elektrivaba nikkelkümbluskulda). Keelame täielikult HASL-i (kuuma õhu jootetasanduse) vesiniitidega PCBA-de jaoks, kuna avatud tina-plii sulam korrodeerub suuvee aurudes 90 päeva jooksul.

Kihtide virnastamine ja mehaaniline disain

Sõltuvalt teie tootearhitektuurist pakume kohandatud mitmekihilisi konfiguratsioone, et võidelda kõrgsageduspumba müra (EMI) ja konstruktsioonivahepiirangutega:

• Põhitasand (ainult nupp ja pump): valmistatud optimeeritud kahekihilisele High TG FR-4 substraadile, mis tasakaalustab kulutõhusust kõrgetasemelise tööstusliku niiskuskaitsega.

• Smart/Premium Tier (rõhuandur, LCD/LED-ekraan, Bluetooth, USB-C kiirlaadimine): konstrueeritud 4-kihilise virnastamisega. Kaks sisemist tahket maandustasandit varjavad pumba EMF-i tundlikke MCU signaale ja toimivad lõpliku füüsilise blokina sisemise niiskuse difusiooni vastu.

Paksus ja jäik-Flex integratsioon

• 1,0 mm Paksus: mõeldud kompaktsete, ergonoomiliste käeshoitavate käepidemete jaoks, mis nõuavad konstruktsiooni paindlikkust ja kukkumiskindlust.

• 1,6 mm Paksus: mõeldud töölaua tugijaamade jaoks; pakub maksimaalset jäikust ja madalaimat looduslikku veeauru difusioonikiirust.

• Rigid-Flex PCB spetsialiseerumine: ülimalt kompaktsete käepidemete jaoks toetame jäiga painduvat konstruktsiooni, kus aku ühendatakse painduva polüimiidsaba kaudu, mis on kaitstud kattekihiga. See välistab rikkeohtlikud juhtmestikud ja parandab oluliselt koostu üldist IPX reitingut.

Kahekordne kaitse: konformne kate ja komponentide tihendamine

Robotiline selektiivne konformne kate

Isegi parim aluspind vajab igapäevase vannitoaniiskuse üleelamiseks õhukindlat pinnakatet.

• Täpne mitmeteljeline automaatne pihustamine: meie automatiseeritud robotliinid kannavad ühtlase kaitsekihi, maskeerides samal ajal täpselt alad, mis peavad jääma katmata, nagu C-tüüpi pordid, aku kontaktid ja helisignaali pordid.

• UV-kontroll 0,1% fluorestseeruva värvainega: Kattesse segatakse spetsiaalne UV-indikaatorvärv, mis võimaldab kiiretel optilistel automaatskanneritel kontrollida ühtlast minimaalset paksust 25 µm ilma aukudeta.

Komponenditaseme liidese tihendamise spetsifikatsioonid

1. USB-C-port: varustatud silikoontihendi ja kummikorgiga, mis tagab IPX4-tihenduse, kui port on suletud.

2. Puutetundlikud lülitid: ülevormitud tugeva kummist saapaga, mis paikneb üle kupli, et tabada IPX5 lokaliseeritud sissepääsukaitset.

3. Pumba pistik: täielikult suletud epoksiidsegu täidisega täieliku IPX7 ajutise sukeldumiskaitse tagamiseks.

4. Laadimiskontakti tihvtid (Pogo tihvtid): rangelt ette nähtud minimaalselt 30 µ-tollise tugeva kullaga (Hard Gold) ja O-rõngastihenditega. Tavalised nikeldatud tihvtid korrodeeruvad ja ebaõnnestuvad 6 kuu jooksul pärast igapäevast laadimist märjas vannitoas. Meie rasked kuldsed klapid peavad vastu 20 000 märgühendustsüklit ilma kontakti takistuse halvenemiseta.

Range tootmiskvaliteedi testimise voog

Iga toodetud Unixplore'i veeniitidega PCBA partii peab enne saatmist läbima intensiivse niiskuse simulatsiooni kvaliteedikontrolli:

1. Niiskuse ja keskkonna leotamine: 48 tundi 40°C ja 93% suhtelise õhuniiskuse juures (mittekondenseeruv). Läbimise kriteeriumid: nähtav oksüdatsioon puudub; Isolatsioonitakistus (IR > 10 MΩ) mis tahes kahe võrgu vahel.

2. IPX4 veepihustustest: 10 minutit pidevat võnkuvat mitme nurgaga torupihustust, et veenduda, et kattekihtide alla ei sisene vedelikku.

3. Kõrgepinge isolatsiooni kontroll: 500 V alalisvoolu rakendamine primaarse aku klemmide ja alusplaadi vahele, et kinnitada IR > 50 MΩ niiskusjärgset leotust.

4. Stressijärgne funktsionaalsuse kontrollimine: pumba täistsükliline käivitamine koormuse all. Lubatud on nullmikrokontrolleri (MCU) lähtestamine, ajastuse kokutamine või valekäivitused.

Tehnilised KKK ja tehnilised lühikirjeldused

Kas ma saan kasutada standardset FR-4 vesiniiti PCBA jaoks, kui kannan kulude vähendamiseks paksu konformse kattekihi?

V: Absoluutselt mitte. See on tavaline tootmislõks, mis toob kaasa kõrge väljatulekastumismäära. Konformne kate ei suuda sulgeda kolme kriitilist rada:

1. Katmata läbi tünnide: veeaur liigub kapillaartegevuse kaudu külgsuunas standardse FR-4 klaaskiust sisemisse kude, jõudes selle alt osade padjanditeni. Pärast korduvaid niiskustsükleid tekivad valged juhtivad soolajäägid, mis ühendavad komponendid.

2. Routitud servad (serva imbumine): tahvli freesimine jätab toored laminaadi servad paljastatuks. Pindpinevuse tõttu tõmbuvad pinnakatted teravatest nurkadest tagasi, jättes 0,5 mm mikrovahed, kuhu vannitoaaur siseneb.

3. Komponendi alumised küljed: kate katab väliskesta, kuid ei suuda täiuslikult tungida madala profiiliga SMT kondensaatorite ja takistite alla. Kinnijäänud niiskus hüdrolüüsib räbusti jäägid, tekitades ioonreostuse, mis põhjustab pumba spontaanset ja tahtmatut käivitumist.

   Meie lahendus: Kõrge TG FR-4 koos ENIG-i ja servadega epoksiiddosaatoriga tagab kolmekihilise kaitse, mis 95% suhtelise õhuniiskuse juures püsib kergesti üle 3 aasta.

Teie EMS-i võtmed kätte partner: Unixplore Electronics

Vesiniiti PCBA tarnija valimisel on pikaajaline tehniline töökindlus ja range kvaliteedikontroll kriitilise tähtsusega. Unixplore Electronics pakub täiustatud võimalusi ja tööstuslikku infrastruktuuri, et tuua teie disain sujuvalt ellu:

l Ühekordsed käivitusvalmis EMS-teenused: haldame kogu teie toote elutsüklit, alates skemaatilisest optimeerimisest ja komponentide DFM-i ülevaatusest kuni globaalsete osade hankimiseni, SMT ja DIP kokkupanemiseni, püsivara programmeerimise, funktsionaalse testimise (FCT), automatiseeritud konformse katmise, lõppkarbi ehitamise ja spetsiaalsete pakenditeni.

l Sertifitseeritud kvaliteedistandardid: kogu meie tootmisökosüsteem on sertifitseeritud ISO 9001:2015 järgi ja kõik elektroonilised montaažimeetodid järgivad rangelt rahvusvahelist IPC-A-610E standardit, välistades külmjoodiste või komponentide nihkumise ohu.

l Täiustatud sisemine tootmisvõimsus: meil on üle 3000 ruutmeetri suurune antistaatiline tootmisettevõte, mida toetavad 20 asjatundlikku teadus- ja arendustegevuse ning protsessiinsenerid. Meie rajatises on:

1. 6 kiiret Yamaha SMT tootmisliini

2. 4 täppis-DIP-monteerimisliini koos lainejootmisega

3. 2 spetsiaalset sissepõlemis- / vananemiskatseruumi

4. 2 vahelduvat kõrge ja madala temperatuuriga niiske kuumuse katsekambrit, mis tagavad, et kõik keskkonnakontrolli testid tehakse põhjalikult ettevõttesiseselt.

l Paindlik tellimuste skaleerimine (ilma MOQta): meie paindlikud tootmisraamistikud on optimeeritud teie kasvu toetamiseks. Me järgime ranget minimaalse tellimiskoguse (No MOQ) poliitikat, mis võimaldab meil toime tulla prototüüpide kiire testimise, väikeste pilootkatsete ja suurte masstootmismahtudega sama eliidi täpsusega.

l Globaalne ulatus ja suhtlus: meie rahvusvaheline tehniline müügimeeskond valdab täielikult inglise, prantsuse, vene ja araabia keelt. Omame sügavaid kogemusi tipptasemel turgude teenindamisel, sealhulgas Lääne-Euroopas (35%), Põhja-Ameerikas (20%) ja Okeaanias (20%), mõistame täielikult isikliku hügieeni elektrooniliste ohutusnõuete järgimise standardeid kogu maailmas.

Võtke meiega ühendust juba täna: Saatke meie inseneritöölauale oma kohandatud vesiniiti PCB disaini, tootematerjalide loendi või DFM-i päringud. Meie meeskond esitab põhjaliku valmistatavuse analüüsi ja optimeeritud võtmed kätte hinnapakkumise 24 tunni jooksul.
