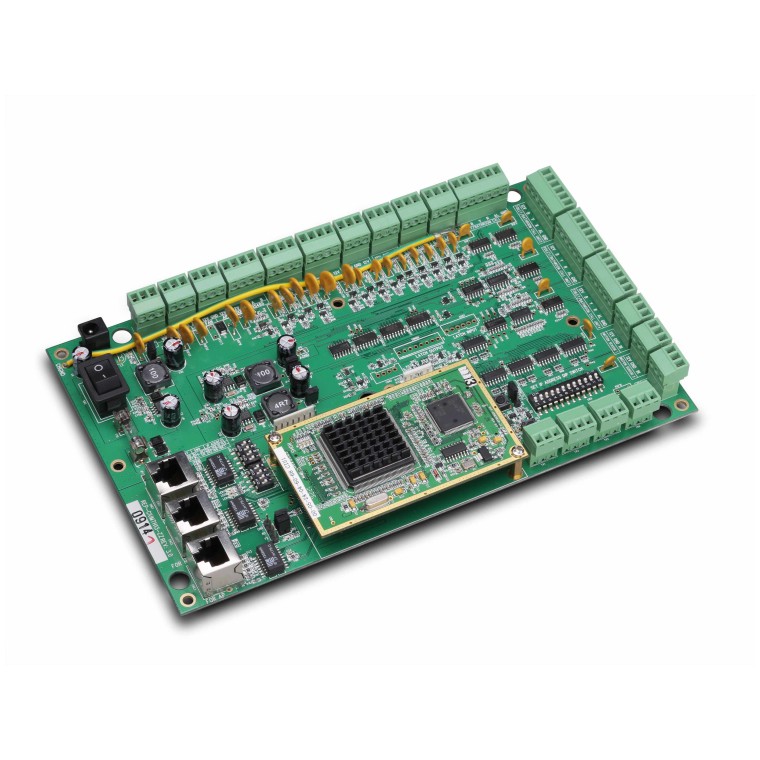

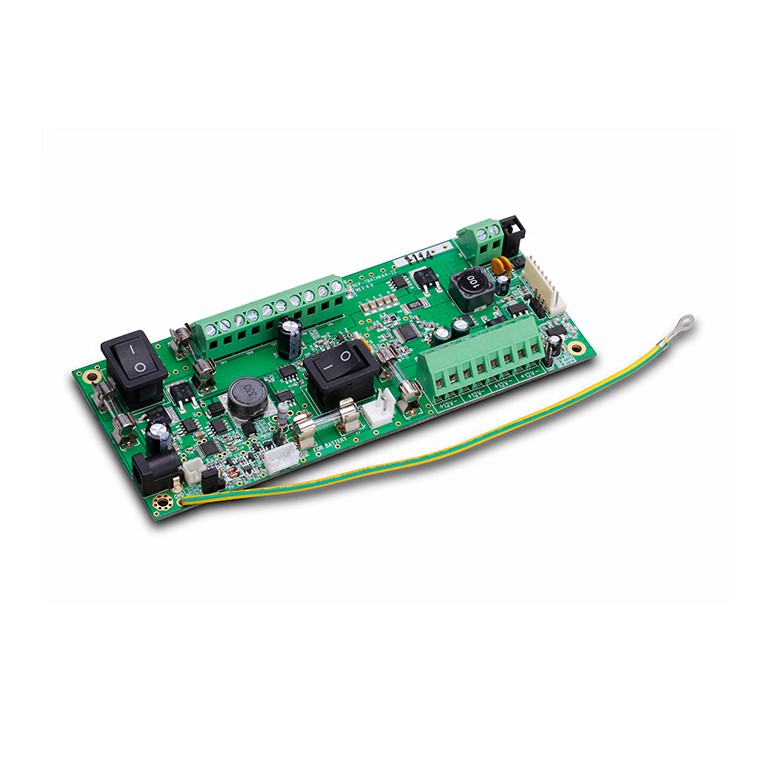

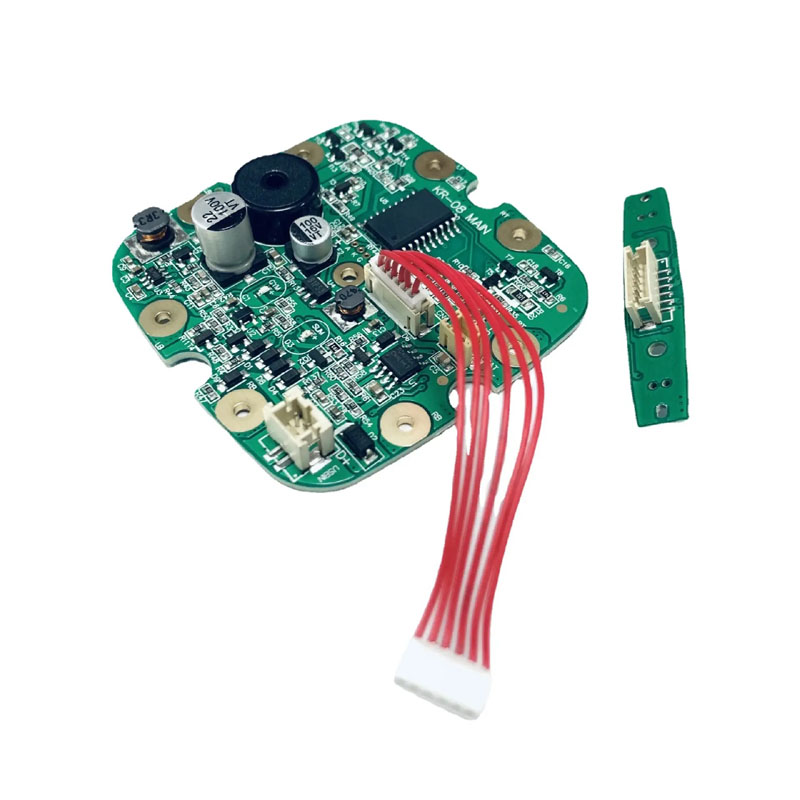

Nutikas kaaluga PCBA

Tootekirjeldus

Kuidas kujundada nutika kaaluga PCBA juhtplaat?

Kui otsite terviklikku valikutNutikas kaaluga PCBAHiinas toodetud Unixplore Electronics on teie parim allikas. Nende toodete hind on väga konkurentsivõimeline ja nendega kaasneb tipptasemel müügijärgne teenindus. Lisaks on nad aktiivselt otsinud WIN-WIN koostöösuhteid klientidega üle kogu maailma.

Nutika kaalu PCBA projekteerimisel (Trükkplaadi kokkupanek), peate arvestama järgmiste aspektidega:

Riistvara disain:Esiteks peate määrama kasutatava anduri tüübi, näiteks rõhuanduri kaalu mõõtmiseks. Andur peab suutma kehamassi täpselt elektrisignaaliks teisendada. Lisaks on nende signaalide vastuvõtmiseks ja töötlemiseks vajalik mikrokontroller (nt MCU) ning toiteallikaks toitemoodul.

Vooluahela disain:Disain trükkplaadid andurite, mikrokontrollerite ja muude vajalike elektroonikakomponentide (nagu takistid, kondensaatorid jne) ühendamiseks. Vooluahelad peavad suutma elektrisignaale täpselt läbida ja töödelda.

Tarkvaraarendus:Mikrokontrollerit juhtiva tarkvara kirjutamine. See tarkvara peab suutma lugeda ja töödelda andurite signaale, teisendada need kaalunäitudeks ja kuvada neid ekraanil. Lisaks peab tarkvara suutma hakkama saada ka muude funktsioonidega nagu automaatne taarimine, kuvamise täpsus, madalpinge mõõtmine jne.

Välimuse disain:Kujundage nutikaalu välimus, sh paneelide, kuvarite, andurite jms asukoht ja paigutus. Paneel peab olema piisavalt suur, et kasutaja saaks sellel seista ja kaalu mõõta. Ekraan peab olema selgelt nähtav, et kasutaja saaks kaalu lugeda.

Testimine ja optimeerimine:Tootmisprotsessi käigus tuleb nutikaalusid testida, et tagada nende täpsus ja töökindlus. Sõltuvalt testi tulemustest võib olla vajalik riistvara, vooluringi või tarkvara kohandamine ja optimeerimine

Unixplore pakub ühtset teenustVõtmed kätte teenusteie EMS projekti jaoks. Võtke meiega julgelt ühendust oma juhatuse hoone osas, saame teha hinnapakkumise 24 tunni jooksul pärast teie kättesaamistGerberi failjaBOM-i loend!

Nutikas kaaluga PCBAtootmine

* Kliendi tarnitud Gerberi fail ja Bom-loend
* Valmistatud tühi PCB, komponendid ostetud meie poolt
* PCB valmistamine täielikult kokku pandud osadega
* 100% funktsioon testitud OK enne saatmist
* RoHS-iga ühilduv pliivaba tootmisprotsess
* Kiire kohaletoimetamine sõltumatu ESD-paketiga
* Üks peatuselektroonika tootmisteenusPCB projekteerimiseks, trükkplaatide paigutuseks, trükkplaatide tootmiseks, komponentide hankimiseks, PCB SMT ja DIP kokkupanekuks, IC programmeerimiseks, funktsiooni testimiseks, pakendamiseks ja tarnimiseks

Unixplore'i PCB ja PCB kokkupaneku võimalus

Parameeter	Võimekus
Kihid	1-40 kihti
Kooste tüüp	Läbiv auk (THT), pindkinnitus (SMT), segatud (THT+SMT)
Komponendi minimaalne suurus	0201(01005 meetrika)
Komponendi maksimaalne suurus	2,0 x 2,0 x 0,4 tolli (50 mm x 50 mm x 10 mm)
Komponentide pakettide tüübid	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP jne.
Minimaalne padja kõrgus	0,5 mm (20 miili) QFP, QFN ja 0,8 mm (32 miili) BGA jaoks
Minimaalne jälje laius	0,10 mm (4 miili)
Minimaalne jälgede kliirens	0,10 mm (4 miili)
Minimaalne puuri suurus	0,15 mm (6 miili)
Maksimaalne tahvli suurus	18 tolli x 24 tolli (457 mm x 610 mm)
Tahvli paksus	0,0078 tolli (0,2 mm) kuni 0,236 tolli (6 mm)
Tahvli materjal	CEM-3, FR-2, FR-4, High-Tg, HDI, alumiinium, kõrgsagedus, FPC, jäik-Flex, Rogers jne.
Pinna viimistlus	OSP, HASL, Flash Gold, ENIG, Gold Finger jne.
Jootepasta tüüp	Pliivaba või pliivaba
Vase paksus	0,5 OZ – 5 OZ
Montaažiprotsess	Reflow jootmine, lainejootmine, käsitsi jootmine
Kontrollimeetodid	Automatiseeritud optiline kontroll (AOI), röntgenikiirgus, visuaalne kontroll
Testimismeetodid ettevõttesiseselt	Funktsionaalne test, sondi test, vananemise test, kõrge ja madala temperatuuri test
Pöördeaeg	Proovide võtmine: 24 tundi kuni 7 päeva, Mass Run: 10-30 päeva
PCB montaaži standardid	ISO9001:2015; ROHS, UL 94V0, IPC-610E klass ll

Unixplore'i lisandväärtusega EMS-teenus

● IC eelprogrammeerimise teenus failiga HEX, ELF ja BIN formaadis.
● Smart Weighing Scale PCBA funktsiooni testimisseade, mis on kohandatud vastavalt kliendi testimisnõuetele
● Kastiehitusteenus, sealhulgas plast- ja metallkorpuse vormide ja osade tootmine
● Konformne kate, sealhulgas selektiivlakk, epoksüvaiguga kate
● Juhtmestiku ja kaablikomplekt
● Valmistoote komplekt, sealhulgas kast, ekraan, membraanlüliti, märgistus ja kohandatud kasti või jaemüügikarbi pakkimine.
● Soovi korral on saadaval mitmesugused kolmanda osapoole testid PCBA jaoks
● Toote sertifitseerimise abi

PCBA tootmisprotseduur
