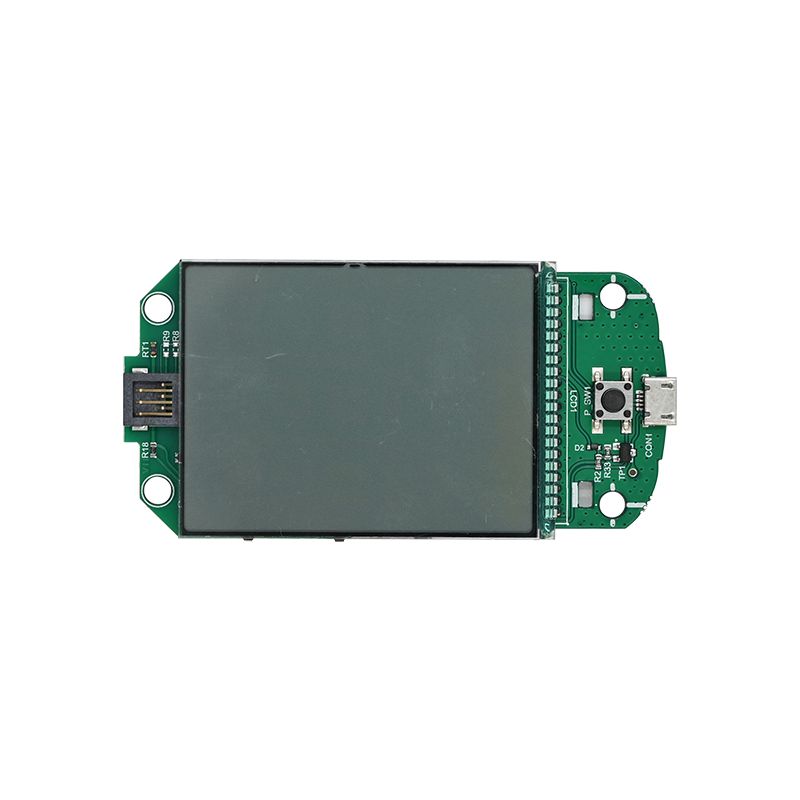

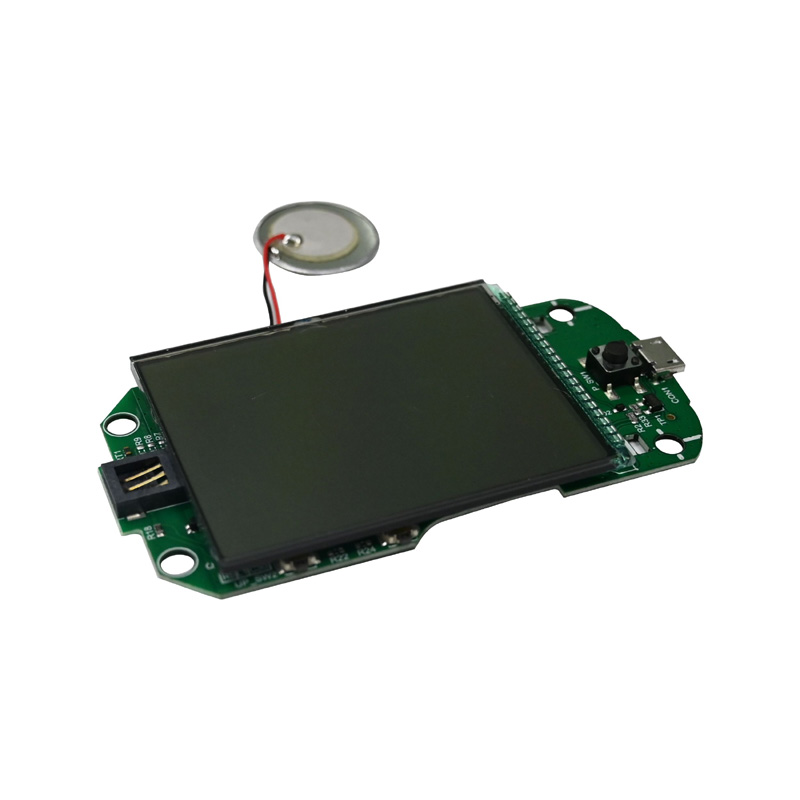

Nutikas veresuhkru mõõtur PCBA

Tootekirjeldus

Kuidas teha nutikat veresuhkru mõõtjat PCBA-d?

Unixplore Electronics on pühendunud kõrgele kvaliteedileNutikas veresuhkru mõõtur PCBA projekteerimine ja tootmine alates meie ehitamisest 2011. aastal.

Nutika veresuhkru PCBA tegemiseks vajate teadmisi elektroonika disainist, trükkplaadi paigutusest ja mikrokontrolleri programmeerimisest. Siin on üldine samm-sammuline protsess, mis aitab teil alustada.

Koguge kokku vajalikud komponendid ja disainitööriistad:Glükoosiandur, mikrokontroller, toiteallikas, LCD-ekraan ja muud vajalikud komponendid. Teil on vaja ka PCB projekteerimise tarkvara.

Kujundage vooluahela skeem:Skeemi skemaatilise diagrammi loomiseks kasutage PCB projekteerimistarkvara. See on PCB paigutuse plaan.

PCB paigutus:Pärast skemaatilise diagrammi loomist kasutage komponentide paigutamiseks PCB-plaadile sama trükkplaadi projekteerimistarkvara.

Valmistage PCB:Saatke oma PCB kujundusfail PCB tootjale selle valmistamiseks.

Jootke komponendid:Pärast tühja PCB saamist jootke komponendid sellele ettevaatlikult.

Programmeerige mikrokontroller:Ühendage mikrokontroller arvutiga ja programmeerige see hex-failiga, et lugeda glükoosianduri andmeid ja kuvada need LCD-ekraanil.

Testige PCB-d:Kui olete lõpetanud, testige PCB-d, et veenduda, et see töötab õigesti.

Unixplore pakub teie jaoks universaalset võtmed kätte teenustEMSjaPCB kokkupanekprojektid. Võtke meiega julgelt ühendust oma juhatuse hoone osas, saame teha hinnapakkumise 24 tunni jooksul pärast teie kättesaamistGerberi failjaBOM-i loend!

Nutika veresuhkru mõõtja PCBA tootmine

* Kliendi tarnitud Gerberi fail ja Bom-loend
* Valmistatud tühi PCB, komponendid ostetud meie poolt
* PCB valmistamine täielikult kokku pandud osadega
* 100% funktsioon testitud OK enne saatmist
* RoHS-iga ühilduv pliivaba tootmisprotsess
* Kiire kohaletoimetamine sõltumatu ESD-paketiga
* Ühekordne elektrooniline tootmisteenus PCB projekteerimiseks, trükkplaatide paigutuseks, trükkplaatide tootmiseks, komponentide hankimiseks, PCB SMT ja DIP kokkupanekuks, IC programmeerimiseks, funktsiooni testimiseks, pakendamiseks ja tarnimiseks

Unixplore'i PCB ja PCB kokkupaneku võimalus

Parameeter	Võimekus
Kihid	1-40 kihti
Kooste tüüp	Läbiv auk (THT), pindkinnitus (SMT), segatud (THT+SMT)
Komponendi minimaalne suurus	0201(01005 meetrika)
Komponendi maksimaalne suurus	2,0 x 2,0 x 0,4 tolli (50 mm x 50 mm x 10 mm)
Komponentide pakettide tüübid	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP jne.
Minimaalne padja kõrgus	0,5 mm (20 miili) QFP, QFN ja 0,8 mm (32 miili) BGA jaoks
Minimaalne jälje laius	0,10 mm (4 miili)
Minimaalne jälgede kliirens	0,10 mm (4 miili)
Minimaalne puuri suurus	0,15 mm (6 miili)
Maksimaalne tahvli suurus	18 tolli x 24 tolli (457 mm x 610 mm)
Tahvli paksus	0,0078 tolli (0,2 mm) kuni 0,236 tolli (6 mm)
Tahvli materjal	CEM-3, FR-2, FR-4, High-Tg, HDI, alumiinium, kõrgsagedus, FPC, jäik-Flex, Rogers jne.
Pinna viimistlus	OSP, HASL, Flash Gold, ENIG, Gold Finger jne.
Jootepasta tüüp	Pliivaba või pliivaba
Vase paksus	0,5 OZ – 5 OZ
Montaažiprotsess	Reflow jootmine, lainejootmine, käsitsi jootmine
Kontrollimeetodid	Automatiseeritud optiline kontroll (AOI), röntgenikiirgus, visuaalne kontroll
Testimismeetodid ettevõttesiseselt	Funktsionaalne test, sondi test, vananemise test, kõrge ja madala temperatuuri test
Pöördeaeg	Proovide võtmine: 24 tundi kuni 7 päeva, Mass Run: 10-30 päeva
PCB montaaži standardid	ISO9001:2015; ROHS, UL 94V0, IPC-610E klass ll

Unixplore'i lisandväärtusega EMS-teenus

● IC-i eelprogrammeerimise teenus failivormingusHEX,ELFjaBIN.
● Nutika veresuhkru mõõtja PCBA funktsiooni testiseade, mis on kohandatud vastavalt kliendi testinõuetele
● Kasti ehitusteenus, sealhulgas plast- ja metallkorpuse vormide ja osade tootmine
● Konformne kate, sealhulgas selektiivlakk, epoksüvaiguga kate
● Juhtmestiku ja kaablikomplekt
● Valmistoote komplekt, sealhulgas kast, ekraan, membraanlüliti, märgistus ja kohandatud kasti või jaemüügikarbi pakkimine.
● Soovi korral on saadaval mitmesugused kolmanda osapoole testid PCBA jaoks
● Toote sertifitseerimise abi

PCBA tootmisprotseduur

1.Automaatne jootepasta trükkimine
2.jootepasta trükk tehtud
3.SMT valik ja koht
4.SMT valik ja koht tehtud
5.valmis uuesti jootmiseks
6.reflow jootmine tehtud
7.AOI jaoks valmis
8.AOI kontrolliprotsess
9.THT komponentide paigutus
10.lainejootmise protsess
11.THT kokkupanek tehtud
12.AOI ülevaatus THT kokkupanekuks
13.IC programmeerimine
14.funktsiooni test
15.QC kontroll ja remont
16.PCBA konformne katmise protsess
17.ESD pakkimine
18.Saatmiseks valmis

Pakendamine

PCBA jaoks

Valmistoote jaoks
