Unixplore Electronics on spetsialiseerunud Hiinas alates 2008. aastast Smart Meter PCBA ühekordse käivitusvalmis tootmisele ja tarnimisele, millel on ISO9001:2015 sertifikaat ja PCB koostestandard IPC-610E, mida kasutatakse laialdaselt erinevates tööstuslikes ja kodumaistes nutikate arvestiseadmetes.
Unixplore Electronics pakub teile uhkusegaSmart Meter PCBA. Meie eesmärk on tagada, et meie kliendid oleksid meie toodetest ning nende funktsionaalsusest ja funktsioonidest täielikult teadlikud. Kutsume siiralt uusi ja vanu kliente meiega koostööd tegema ja üheskoos jõuka tuleviku poole liikuma.

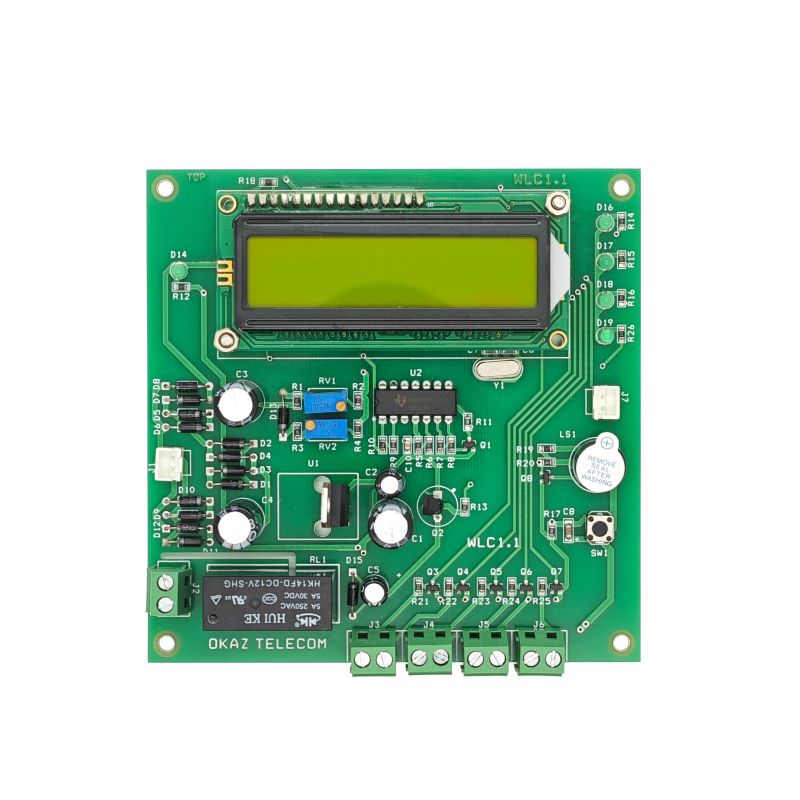

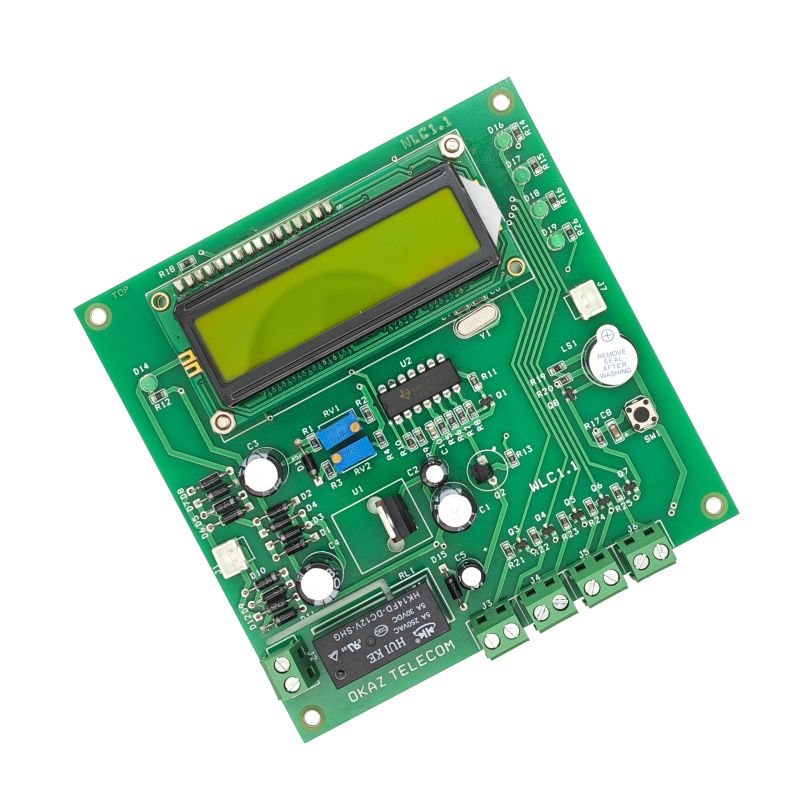

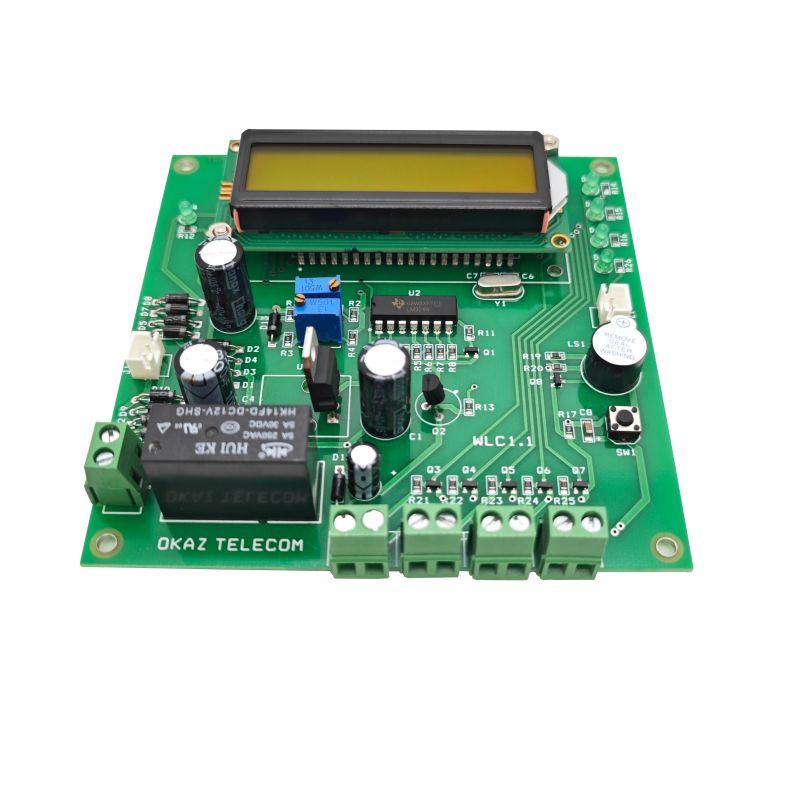

Nutikas arvesti PCBA viitabTrükkplaadi kokkupaneknutikates arvestites. PCB on trükkplaat, mis on elektroonikakomponentide tugi ja elektroonikakomponentide vooluringiühenduste pakkuja; ja A tähistab Assembly, mis tähendab, et erinevad elektroonikakomponendid, kiibid ja muud komponendid monteeritakse PCB plaadile vastavalt kavandatud vooluringiskeemile. , moodustades kindlate funktsioonidega trükkplaadi.
Nutikad arvestid on nutivõrkudes andmete kogumise üks põhiseadmeid. Lisaks tavapäraste elektrienergia arvestite põhitarbimise mõõtmisele on nutikatel arvestitel ka kahesuunalised mitme kiiruse mõõtmise funktsioonid, et kohaneda nutikate võrkude ja uue energia kasutamisega. Intelligentsed funktsioonid, nagu kasutajapoolne juhtimisfunktsioon, kahesuunaline andmesidefunktsioon mitmes andmeedastusrežiimis, elektrivarguse vastane funktsioon jne.
Seetõttu on nutikate arvestite PCBA nende funktsioonide saavutamiseks oluline osa. See kannab nutika arvesti põhiahelat ja elektroonilisi komponente ning on nutiarvesti normaalse töö võti.
Parameeter | Võimekus |
Kihid | 1-40 kihti |
Kooste tüüp | Läbiv auk (THT), pindkinnitus (SMT), segatud (THT+SMT) |
Komponendi minimaalne suurus | 0201(01005 meetrika) |
Komponendi maksimaalne suurus | 2,0 x 2,0 x 0,4 tolli (50 mm x 50 mm x 10 mm) |
Komponentide pakettide tüübid | BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP jne. |
Minimaalne padja kõrgus | 0,5 mm (20 miili) QFP, QFN ja 0,8 mm (32 miili) BGA jaoks |
Minimaalne jälje laius | 0,10 mm (4 miili) |
Minimaalne jälgede kliirens | 0,10 mm (4 miili) |
Minimaalne puuri suurus | 0,15 mm (6 miili) |
Maksimaalne tahvli suurus | 18 x 24 tolli (457 mm x 610 mm) |
Tahvli paksus | 0,0078 tolli (0,2 mm) kuni 0,236 tolli (6 mm) |
Tahvli materjal | CEM-3, FR-2, FR-4, High-Tg, HDI, alumiinium, kõrgsagedus, FPC, jäik-Flex, Rogers jne. |
Pinna viimistlus | OSP, HASL, Flash Gold, ENIG, Gold Finger jne. |
Jootepasta tüüp | Pliivaba või pliivaba |
Vase paksus | 0,5 OZ – 5 OZ |
Montaažiprotsess | Reflow jootmine, lainejootmine, käsitsi jootmine |
Kontrollimeetodid | Automatiseeritud optiline kontroll (AOI), röntgenikiirgus, visuaalne kontroll |
Testimismeetodid ettevõttesiseselt | Funktsionaalne test, sondi test, vananemise test, kõrge ja madala temperatuuri test |
Pöördeaeg | Proovide võtmine: 24 tundi kuni 7 päeva, Mass Run: 10-30 päeva |
PCB montaaži standardid | ISO9001:2015; ROHS, UL 94V0, IPC-610E klass ll |
1.Automaatne jootepasta trükkimine
2.jootepasta trükk tehtud
3.SMT valik ja koht
4.SMT valik ja koht tehtud
5.valmis uuesti jootmiseks
6.reflow jootmine tehtud
7.AOI jaoks valmis
8.AOI kontrolliprotsess
9.THT komponentide paigutus
10.lainejootmise protsess
11.THT kokkupanek tehtud
12.AOI ülevaatus THT kokkupanekuks
13.IC programmeerimine
14.funktsiooni test
15.QC kontroll ja remont
16.PCBA konformne katmise protsess
17.ESD pakkimine
18.Saatmiseks valmis
