Kuidas temperatuurikontrolleri PCBA tootmine määrab termilise stabiilsuse kriitilistes rakendustes?

1. Miks on termiline stabiilsus tootmise tulemus?

Temperatuuriregulaatorit hinnatakse andmelehel sageli selle seadeväärtuse täpsuse järgi, kuid väljakäitumist reguleerivad füüsikalised muutujad, mis sisestatakse kokkupaneku ajal. Jootetühjad suurendavad soojustakistust. Saastumine tekitab lekketeid, mis nihutavad analoognäidud. Vase jaotus anduri lähedal võib muuta plaadi enda soojusjaoturiks. Kõik need tingimused on tootmise allkiri, mitte tarkvaraprobleem.

Erinevus ±0,5 °C hoidva kontrolleri ja mitme kraadi võrra triiviva kontrolleri vahel tuleneb sageli protsessi distsipliinist. Täppissoojusjuhtplaatide uuring näitab, et mitut amprit kandvad võimsusjäljed tuleb mõõta piisava vasega ja hoida anduri tagasivooluteest füüsiliselt eraldatud; vastasel juhul rikuvad lokaalne kuumutamine ja infrapunakiirguse langus mõõtmist enne, kui signaal jõuab ADC-ni. Samamoodi loovad termilised reljeefsed lõiked, kitsad andurijäljed ja suure voolutugevusega komponentide tahtlik vahekaugus andurielemendi ümber "termiliselt ausa" tsooni, nii et see reageerib pigem süsteemi temperatuurile kui plaadi sisemisele soojusvoolule.

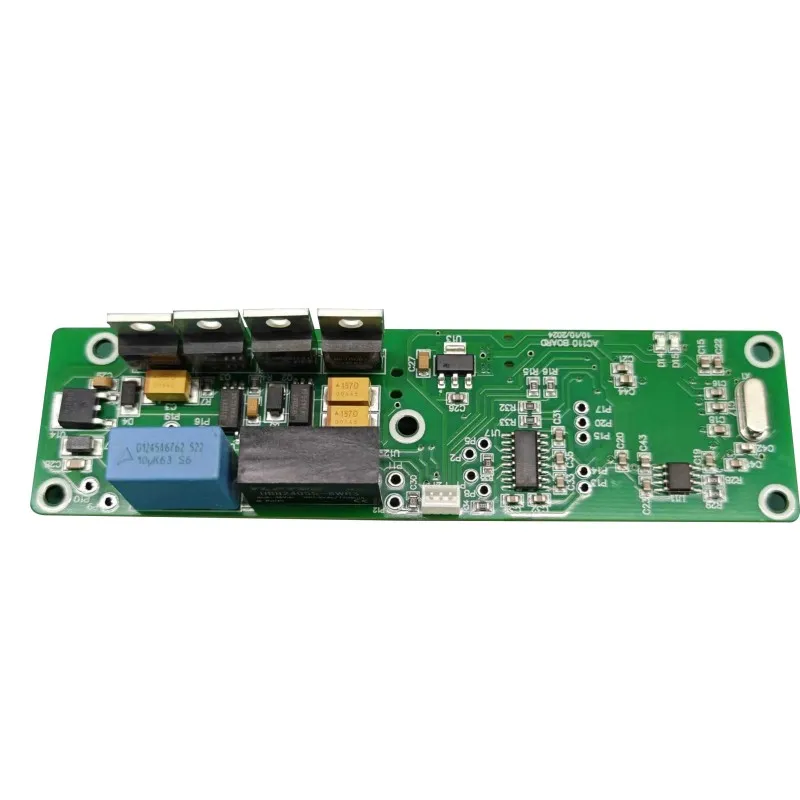

See on põhjus, miks fraasTemperatuurikontroller PCBAkirjeldab rohkem kui asustatud tahvel. See kirjeldab juhitavat soojussüsteemi, mille mõõteahel, võimsusaste ja kaitselülitused on ühiselt kavandatud ja toodetud. Kui monteerimisprotsess on ebastabiilne, on juhtimisahel sunnitud kompenseerima füüsilist müra, mida ta ei näe.

2. Anduri liides: esimene kaitseliin

2.1 Anduri tüüp ja selle tootmise tagajärjed

NTC termistorid, PT100/PT1000 RTD-d ja termopaarid seavad PCB esiosale erinevaid piiranguid. NTC-andurid tagavad kõrge tundlikkuse kitsastes ribades, kuid vajavad lineariseerimist, kuna nende takistus-temperatuuri kõver on eksponentsiaalne. RTD-d pakuvad lineaarsemat vastust laiades vahemikes, kuid nende madala takistusega signaalitee on tundlikum jälgede takistuse ja jootmisest põhjustatud pinge suhtes. Termopaarid pakuvad kõige laiemat vahemikku, kuid madalaimat täpsust, sageli mitme kraadi vahemikku, ja sõltuvad külmaühenduse kompensatsioonist, mis peab olema elektriliselt stabiilne.

Anduri esiots ei ole lihtsalt analoogsisend; see on suure takistusega mõõtesõlme, mis peab tõrjuma tavarežiimi müra, säilitades samal ajal väikese diferentsiaalsignaali. Tüüpilised kaubanduslikud kontrollerid illustreerivad levikut: NTC-sisendi väärtus võib olla ±0,6 °C, PT100 kanalil ±0,7 °C ja J-tüüpi termopaaril ±3 °C. Need arvud on anduritaseme spetsifikatsioonid, mitte süsteemitaseme garantiid. Montaažiprotsess kas säilitab selle täpsuse või vähendab seda halva maanduse, termiliste gradientide ja ebapiisava kalibreerimisjuurdepääsu tõttu.

2.2 Juurdepääs paigutuse eraldamiseks ja kalibreerimiseks

Anduri jälg, mis kulgeb releedraiveri või MOSFET-i lülitussõlme kõrval, ühendab müra mõõtmisega. Maandustasand, mis on katkestatud analoogse esiotsa all, sunnib tagasivoolu läbi jagatud vase, luues nihkeid, mis varieeruvad sõltuvalt koormusest. Tootmisotstarbelise disaini läbivaatamise ajal tuleks need probleemid enne tööriistade vabastamist märgistada. Inseneriülevaatus peab hindama termilist sidestust, komponentide paigutust andurite isoleerimiseks ning toite/maatasandi terviklikkust puhta analooganduri ja stabiilse PWM-lülituse jaoks.

Kalibreerimine on viimane sild anduri ja füüsilise korpuse vahel. Ükski andur ei sobi ideaalselt konkreetse PCB, korpuse ja koostepakiga. Ühekordne kalibreerimine kontrollitavas termokambris rakendab korrigeerivat nihet, kuid plaat peab olema konstrueeritud katsejuurdepääsu ja püsivara konksudega, mis muudavad selle kalibreerimise korratavaks. Kui PCBA on kokku pandud ebaühtlase jootemahu või saastumisega, triivib kalibreerimisnihe vanuse ja temperatuuriga, rikkudes esialgse korrektsiooni eesmärgi.

3. PCB materjalid ja vase arhitektuur kuumuse all

Temperatuurikontrollerid töötavad sageli korpustes, kus ümbritseva õhu temperatuur tõuseb tunduvalt üle ruumi taseme ja võimsusaste lisab oma soojust. Substraat peab säilitama mõõtmete stabiilsuse ja dielektrilise terviklikkuse kogu selles vahemikus. FR-4 on tavaline, kuid kõrge Tg-ga laminaadid ja alumiiniumist aluspinnad valitakse siis, kui termiline koormus või tsükliprofiil ületab selle, mida standard FR-4 talub ilma mõõdetava nihketa.

FR-4 sees oleva klaaskiudriide kudumismuster võib põhjustada soojusjuhtivuse lokaalseid muutusi, mis põhjustavad "termilise kudumise" efekte, mis nihutavad anduri näitu sõltuvalt sellest, kuhu jälg suunatakse. See on eriti oluline ülitäpsete kontrollerite puhul, kus isegi 0,1 °C kõrvalekalle on oluline. Sama oluline on vaskarhitektuur. Lihtsa termostaadi jaoks võib piisata 2-kihilisest plaadist, kuid segasignaali esiotstega ja PWM-väljunditega kontrolleritel on kasu 4- või 6-kihilistest virnastustest, mille signaalikihtidega külgnevad spetsiaalsed maandustasandid. See paigutus tagab mürarikka toitesektsiooni ja tundliku analoogsektsiooni vahel loomupärase isolatsiooni, vähendades vajadust välise filtreerimise järele, mis võib ise triivida.

Füüsiline virnastamine ei ole seega passiivne taust. See on osa juhtahelast. Tahvel, mis jaotab soojust ebaühtlaselt, annab anduri signaali, mis on elektriliselt täpne, kuid termiliselt vale.

4. Jootevuukide töökindlus termilistes tsüklites

Temperatuuriregulaatorid puutuvad kokku korduva kuumutamise ja jahutamisega. Jooteühendused, mis ühendavad toiteseadmeid, releed ja andurite pistikud, peavad üle elama tekkiva termomehaanilise pinge. Domineeriv mehhanism on CTE mittevastavus: räni, vask, joodis ja laminaat paisuvad erineva kiirusega ning paljude tsüklite jooksul kontsentreerib ebakõla pinget ühendusliideses. Mikropraod tekivad liigendi perifeeriast ja levivad, kuni takistus tõuseb või ühendus avaneb.

See rikkerežiim on eriti oluline MOSFETide, TRIAC-ide ja releeklemmide puhul, kus lokaalsed temperatuurikõikumised on suurimad. Ruumitemperatuuri funktsionaalse testi läbinud kontroller võib ka pärast mitusada tsüklit ebaõnnestuda, kui jootmisprotsess on tekitanud tühimikke, ebapiisavat märgumist või liigset intermetallide moodustumist. Seetõttu peab koostereaktsioon hõlmama kontrollitud tagasivooluprofiile, kontrollitud pasta sadestumist ja kontrollimeetodeid, mis näevad varjatud liitekohti.

• Reflow ühtlus:Ligikaudu 10 °C delta T paneeli kuumima ja külmema liitekoha vahel on paljude pliivabade profiilide jaoks praktiline sihtmärk; laiemad laiused tähendavad, et mõned liigesed on alatöödeldud, teised aga ülepinge.
• Tühi juhtimine:Termopatjade all olevad tühimikud suurendavad ristmiku ja plaadi vahelist takistust ja loovad lokaalseid kuumi kohti, mis kiirendavad pragude kasvu.
• Juurdepääs kontrollile:Röntgenkontroll on vajalik BGA ja põhjaotsaga komponentide puhul; AOI üksi ei saa kinnitada varjatud liigendi geomeetriat.
• Pingutuse leevendamine:Ühendused ja rasked läbivad osad peavad olema mehaaniliselt toestatud, et korpuse soojuspaisumine ei kanduks otse jootefilee sisse.

IgaTemperatuurikontroller PCBAmis eeldatavasti töötab rattasõidukeskkonnas aastaid, peab olema ehitatud jootmisprotsessiga, mis vastab termilisele tsüklilisusele, mitte ainult visuaalsetele aktsepteerimiskriteeriumidele. IPC-A-610 klass 2 või klass 3 annab töötluse lähtetaseme, kuid liigendi tsüklilise käitumise määrab sulami, profiili ja padja konstruktsiooni kombinatsioon.

5. Testi katvus, mis paljastab varjatud termilised defektid

Funktsionaalne testimine toatemperatuuril on vajalik, kuid termoregulaatori jaoks ebapiisav. Plaat võib läbida vooluringisisese testi ja funktsionaalse vooluahela testi ning siiski sisaldab varjatud defekti, mis ilmneb ainult temperatuuri stressi korral. Katsestrateegia peaks stressitaset suurendama, nii et varajased tõrked ilmneksid enne saatmist.

Automatiseeritud optiline kontroll kontrollib komponentide olemasolu ja jootefilee kuju. Voolusisene test kinnitab takisti ja kondensaatori väärtused ning tuvastab lühised või avanemised. Funktsionaalse vooluahela test simuleerib anduri sisendeid ja kinnitab relee või SSR väljundid. Röntgenülevaatus paljastab peidetud jootetühjad ja BGA kokkuvarisemise. Sissepõlemis- ja keskkonnamõjude sõelumine allutab seejärel koostu koormuse ajal kõrgendatud temperatuurile, sageli 24–48 tunniks, et sundida marginaalseid liigendeid ja komponentide defekte ebaõnnestuma. Keskkonnakambrid laiendavad seda võimet –40 °C kuni +125 °C ja suhteline õhuniiskus 0–95%, võimaldades tootjal korreleerida pingi käitumist välitingimustega.

Katseseadme kontakttakistus võib varjata ka marginaalset liigendit. Kui pogo tihvtid ei puutu järjepidevalt kokku, võib test läbida plaadi, mis vibratsiooni või soojuspaisumise korral ebaõnnestub. Sissepõlemine ei asenda stabiilset protsessi. See on spetsiifiliste riskide filter ja see on kõige tõhusam, kui pingeprofiil peegeldab kontrolleri tegelikku soojuslikku ülesannet. Üldine kõrge temperatuuriga leotus võib kulutada katsevõimsust, paljastamata temperatuuri reguleerimise rakenduses olulisi tsükliga seotud nõrkusi.

6. Konformne kate ja keskkonnaisolatsioon

Niiskus ja saastumine on varjatud termilised probleemid. Õhuke adsorbeeritud vee kile PCB pinnal võib tekitada andurijälgede vahele lekketeid, muutes mõõtevõrgu efektiivset takistust. Räbusti või käitlemise kemikaalide jäägid võivad niiskuse tõustes muutuda juhtivaks. Kõrge takistusega anduri sisendil töötavas kontrolleris ilmnevad need lekketeed temperatuurinihke või mürana.

Konformne kate lahendab selle, moodustades õhukese polümeerikihi, mis vastab plaadi topoloogiale ja isoleerib vooluahela niiskuse, tolmu ja keemiliste saasteainete eest. Akrüülkatted on ökonoomsed ja ümbertöödeldud; polüuretaan pakub paremat lahusti- ja kulumiskindlust; silikoon tagab kõige laiema temperatuurivahemiku ja paindlikkuse. Kate tuleb peale kanda pärast põhjalikku puhastamist, sest ioonsaaste kapseldamine püüab selle vastu plaati ja võib elektrokeemilist riket pigem kiirendada kui ära hoida.

Katte adhesioon on teine ​​muutuja; kui pinnaenergia on jääkide tõttu liiga madal, võib kattekiht termilise tsükli käigus kihistuda, avades tee niiskusele. Temperatuuriregulaatorite puhul on sageli eelistatav valikuline kate, kuna pistikud, releed ja katsepunktid võivad olla katmata. Protsessi tuleb juhtida nii, et kattekihi paksus oleks katmata jälgedel piisav, kuid ei sillataks peensammulisi juhtmeid ega segaks termilise reljeefi omadusi.

7. Jälgitavus kui termilise riski kontrollimise tööriist

Kui kontroller põllul triivib, on esimene küsimus, kas käitumine on isoleeritud või partiiga seotud. Ilma jälgitavuseta ei saa sellele küsimusele tõhusalt vastata. Partiitasemel ja ühikutasemel jälgitavus seob iga seerianumbri komponentide kuupäevakoodide, ümbervoolukirjete, katsetulemuste ja kattepartiiga. See võimaldab tootjal ja kliendil kindlaks teha, kas triivimiskaebus on seotud konkreetse komponendipartii, konkreetse liini või konkreetse keskkonnakatsega.

Jälgitavus aTemperatuurikontroller PCBAprogramm ei ole halduskulud. See on mehhanism, mis muudab väljatõrke avatud usaldusväärsuse küsimuse asemel piiratud, parandatavaks sündmuseks. Volitatud hankimine on jälgitavuse teine ​​pool. Frantsiisiturustajate kaudu ostetud komponentide päritolu on dokumenteeritud. Avaturu kanalite komponendid võivad olla renoveeritud, ümber märgistatud või väljaspool määratud kuupäeva koodiakent. Temperatuurikontrolleri puhul võib võltsitud või vananenud anduri liidese komponent nihutada kogu mõõtmisahelat. Sissetulevate komponentide visuaalne, elektriline ja röntgenikiirgus annab praktilise võltsimisvastase barjääri enne kokkupaneku algust.

8. Prototüübist mahuni: tootmisküpsus

Termiline stabiilsus peab üle elama ülemineku inseneriproovidelt mahutootmisele. Viiel tahvlil töötav protsess võib viiel tuhandel toimida erinevalt, kui pasta ladestamine, ümbervoolamine või testseadme kontakt muutub. Tootmispartner peab näitama, et igas etapis säilitatakse samad kontrollitud parameetrid.

• Tehniline kontrollVäikesed konstruktsioonid disaini kinnitamiseks ja esialgseks termiliseks häälestamiseks. Keskenduge paigutuse kontrollimisele ja andurite kalibreerimisele juurdepääsule.
• PilootjooksProtsessi iseloomustus ja termiline stressitestimine. Jooteprofiil, katte katvus ja katsepiirangud on fikseeritud.
• Väikesemahuline tootmineTurule sisenevad partiid. Jälgitavust ja sissetulevate kontrollide distsipliini rakendatakse ulatuslikult.
• Suuremahuline tootmineStabiilne SMT saagis, korratav funktsionaalne test ja partiitaseme töökindluse jälgimine.

Tootja peaks igas etapis esitama tootmise disainilahenduse tagasisidet, mis käsitleb termilist leevendust võimsusjälgede, komponentide vahekauguse ja katsepunktide juurdepääsetavuse kohta. IATF 16949 distsipliiniga partner rakendab termoregulaatori programmis täiustatud kvaliteediplaneerimist, rikkerežiimi analüüsi ja muudatuste juhtimist isegi siis, kui lõpptoode on pigem tööstuslik kui autotööstus. ISO 13485 lisab meditsiinilise tasemega kontrolleritele üksusetaseme jälgitavuse, protsesside valideerimise ja riskijuhtimise dokumentatsiooni. Need raamistikud ei ole turundusmärgised; need määravad kindlaks, kas tootmisprotsess suudab aja jooksul säilitada termilise spetsifikatsiooni.

Unixplore elektroonikarakendab seda kihilist lähenemisviisi – anduriteadlik DFM, ettevõttesisene AOI, IKT, FCT, röntgenikiirgus, sissepõlemine ja keskkonnasõeluuringud –, et ühendada projekteerimise eesmärgid ja helitugevuse usaldusväärsus. Kahepoolne SMT esimese läbimise tootlikkus üle 98,5% on üks näitaja, kuid mõttekam tulemus on kontroller, mille termiline käitumine jääb pärast korduvat tsüklit ja väljas eksponeerimist spetsifikatsiooni piiridesse.
