Kuidas Dash Cam PCBA arendus areneb: kiibi valikust masstootmiseni

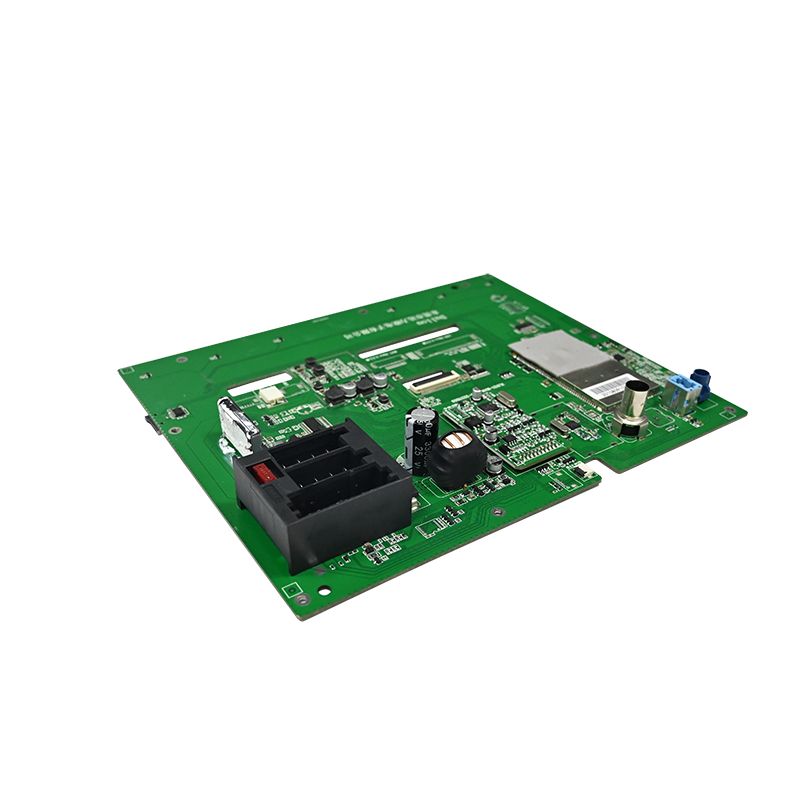

Armatuurkaamerat ei määratle põhiliselt mitte selle objektiiv või korpus, vaid seePCBA(Trükkplaadi koost). Seadke kiibistik õigeks ja plaat stabiilseks ning olete juba võitnud poole lahingust. Toetudes reaalse maailma tööstuse kogemustele, on siin lihtne juhend, mis hõlmab kiibistiku valimist, vooluahela disaini, tootmist ja testimist.

1. Kiibistiku valik: valige kõigepealt "aju", seejärel ehitage selle ümber

Peaprotsessor on PCBA süda. Kui see on otsustatud, on ülejäänud vooluring, maksumus ja jõudluse ülemmäär suures osas paika pandud. Praegu on tavavalikutel igal oma tugevad küljed:

• Ambarella: tuntud suurepärase pilditöötluse, suurepärase pildikvaliteedi ja kõrge kodeeringutõhususe poolest. Ideaalne tipptasemel 4K armatuurkaamerate jaoks, kuid arendus on keeruline ja BOM-i kulud on suuremad.

• Novatek: mahult turuliider. Pakub suurepärast hinna ja kvaliteedi suhet, valikutega alates algtasemest kuni tipptasemel (toetab 4K, HDR). Sageli masstoodangu tippvalik.

• Muud (Hisilicon, Allwinner jne): kasutatakse konkreetsetel turgudel või kulutundlikel toodetel.

Ärge vaadake ainult resolutsiooni. Hinnake oma tegelikke vajadusi: kas see toetab esi- ja tagaosa topeltsalvestust? Kuidas toimib hämaras? Kas vajate ADAS-i või AI-funktsioone? Need määravad kindlaks vajaliku arvutusvõimsuse ja ISP (Image Signal Processor) võimalused.

Kui põhiprotsessor on valitud, pöörake tähelepanu järgmistele peamistele välisseadmetele:

• Toitehaldus: auto võimsus on kurikuulsalt mürarikas (9V–16V mööduvate naeludega). Peate kasutama laia sisendpingega alalis-alalisvoolu muundurit koos ülepinge-, liigvoolu- ja vastupidise polaarsusega kaitsega. Kui parkimisrežiim on nõutav, lisage madalpinge tuvastamise/kaitseahel, et vältida auto aku tühjenemist.

• Pildisensor: Sony IMX-seeria (nt IMX335) on tavaline valik. Veenduge, et MIPI CSI liides sobiks hästi põhiprotsessoriga.

• Salvestusruum: kasutage püsivara salvestamiseks eMMC-d ja video salvestamiseks TF-kaardi pesa. Kaardipesal peab olema ESD kaitse.

2. Vooluahela kavandamise põhialused: häiretevastane ja soojusjuhtimine on peamised väljakutsed

Armatuurkaamerad istuvad tuuleklaasidel, küpsetavad suvepäikese käes ja külmuvad talvel, taludes samal ajal pidevat vibratsiooni. See nõuab PCBA-lt äärmiselt suurt stabiilsust ja töökindlust. Projekteerimisetapis tuleb käsitleda kahte kriitilist probleemi:

2.1 Soojusjuhtimine (soojuse hajumine)

4K videosalvestuse ajal toodavad protsessor ja andur suletud korpuses märkimisväärset soojust. Kehv soojusjuhtimine põhjustab süsteemi krahhi, kujutise artefakte ja komponentide kiirendatud vananemist. Tõhusate lahenduste hulka kuuluvad:

Peaprotsessori alla voolab suur vask, mille sisemise ja alumise vasekihiga ühendatakse soojuse levitamiseks tihedad termilised läbivad.
Strateegiline komponentide paigutus soojusallikate ühtlaseks jaotamiseks ja lokaalsete levialade vältimiseks.
PCBA projekteerimine, et kasutada passiivseks jahutamiseks metallkorpust või spetsiaalseid soojusjaoturid.

2.2 Signaali terviklikkus ja EMI/EMC

Kiired signaalid (MIPI, DDR) ja RF-signaalid (Wi-Fi, GPS) on koondatud väikesele tahvlile. Ilma hoolika disainita põhjustavad häired pildimüra, kaadri langemist või signaali kadu.

Impedantsi juhtimine: MIPI, USB ja muude kiirete diferentsiaalpaaride puhul arvutage välja ja kontrollige rangelt 100 Ω diferentsiaaltakistust ning muude kriitiliste jälgede puhul 50 Ω üheotsalist takistust.
Pikkuse sobitamine: õige ajastuse tagamiseks peab diferentsiaalpaaridel ja DDR-i andmerühmadel olema range pikkuse sobivus (±10 miili piires).
Valve jälgimine: suunake maapinna jäljed koos kriitiliste signaalidega (kell, I2C, heli, video) ja lisage isoleerimiseks õmblusteed.
Kihtide virnastamine: kasutage 4- või 6-kihilist PCB-d, millel on kindel alusplaat ja tahke toitetasapind. Suunake kiired signaalid sisekihtidele, et kasutada tasapindu varjestusena.

Lisaks asetage ESD-kaitseks alati TVS-dioodid sisendpistikutesse, filtreerimiseks lisage toitesisendisse ferriithelmed ja kondensaatorid ning kasutage analoog- ja digitaaltasandite vahelist ühepunktilist eraldamist. Need on lihtsad, kuid väga tõhusad tehnikad.

3. Tootmine ja kvaliteedikontroll: väravavalvurid enne masstootmist

Hea disain on vaid pool loost. Usaldusväärse PCBA tarnimiseks ei ole põhjalikud tootmis- ja testimisprotsessid läbiräägitavad.

• SMT kokkupanek ja AOI ülevaatus: mainekad tehased kasutavad jootepasta kvaliteedi kontrollimiseks 3D SPI-d, BGA ja 0402 komponentide jaoks kiireid korjamis- ja asetamismasinaid ning jootevigade (sillad, külmad liigendid, puuduvad komponendid) tuvastamiseks AOI-d (Automated Optical Inspection).

• FCT (funktsionaalse vooluringi test): simuleerige armatuurkaamera tegelikku tööd, lülitades sisse PCBA ja testides kõiki funktsioone: salvestamist, heli, GPS-signaali hankimist, nuppude vastust ja kuvaväljundit.

• Sissepõlemiskatse (vananemise test): käivitage PCBA-d pidevalt mitu kuni kümnet tundi kõrge temperatuuriga ja kõrge niiskusega kambris. See paljastab varjatud defektid (nt katkendlikud jooteühendused või termiliselt ebastabiilsed komponendid) ja on pikaajalise töökindluse tagamise oluline samm.

Usaldusväärse ehitaminearmatuurkaamera PCBAon süstemaatiline inseneritöö. See on tasakaalustav toiming – jõudluse, kulude, füüsilise suuruse, soojuse hajumise ja pikaajalise töökindluse vahel meeldiva koha leidmine. Nende praktiliste kaalutlustega eelnevalt tegeledes saate vältida paljusid levinumaid lõkse ja muuta oma teed edukaks toote turuletoomiseks.
