Kuidas saavad täiustatud testimistehnoloogiad tagada tootekvaliteedi Alarm System PCBA tehastes?

Signalisatsioonisüsteemis PCB(Printed Circuit Board Assembly) tootmise, toote kvaliteedi tagamine on ülioluline. Täiustatud testimistehnoloogiad mängivad selles protsessis võtmerolli, tehes trükkplaatide põhjalikku kontrolli, et tagada iga toote vastavus disaini- ja kvaliteedistandarditele. Selles artiklis uuritakse, kuidas täiustatud testimistehnoloogiad võivad PCBA tehastes toodete kvaliteeti parandada.

1. Automatiseeritud optiline kontroll (AOI)

Funktsioon ja rakendus

Automated Optical Inspection (AOI) on tehnoloogia, mis kasutab kõrge eraldusvõimega kaameraid häiresüsteemide PCBAde visuaalseks kontrollimiseks. AOI süsteemid saavad kiiresti trükkplaate skannida, et kontrollida selliseid probleeme nagu jooteühendused, komponentide paigutus ja puuduvad komponendid. Võrreldes tegelikke pilte standardsete piltidega, suudab AOI tootmisprotsessi käigus defekte kiiresti tuvastada.

Eelised

AOI tehnoloogia eelised seisnevad selle kõrges efektiivsuses ja täpsuses. Võrreldes käsitsi kontrollimisega suudab AOI tuvastada ka väikesed vead kiiremini ja täpsemalt ning see ei ole vastuvõtlik väsimusele. See võimaldab tehastel avastada probleeme tootmisliinil varakult, vähendades defektsete toodete arvu.

2. Röntgenülevaatus (AXI)

Funktsioon ja rakendus

Röntgenkontrolli (AXI) tehnoloogiat kasutatakse PCBA-de jooteühenduste kvaliteedi kontrollimiseks, eriti defektide puhul, mida on raske pinnalt tuvastada, näiteks BGA (kuulvõrgu massiivi) jooteühendused. AXI-süsteem kasutab trükkplaadi tungimiseks röntgenikiirgust, genereerides sisestruktuuri kujutisi, et kontrollida jootekoha kvaliteeti ja sisemisi defekte.

Eelised

AXI tehnoloogia peamine eelis on selle võime tuvastada sisemisi jooteühenduse defekte, mis võivad mõjutada trükkplaadi pikaajalist töökindlust. AXI abil saavad PCBA tootjad tagada, et joote kvaliteet vastab standarditele, parandades seeläbi toote tootlikkust ja töökindlust.

3. Funktsionaalne testimine

Funktsioon ja rakendus

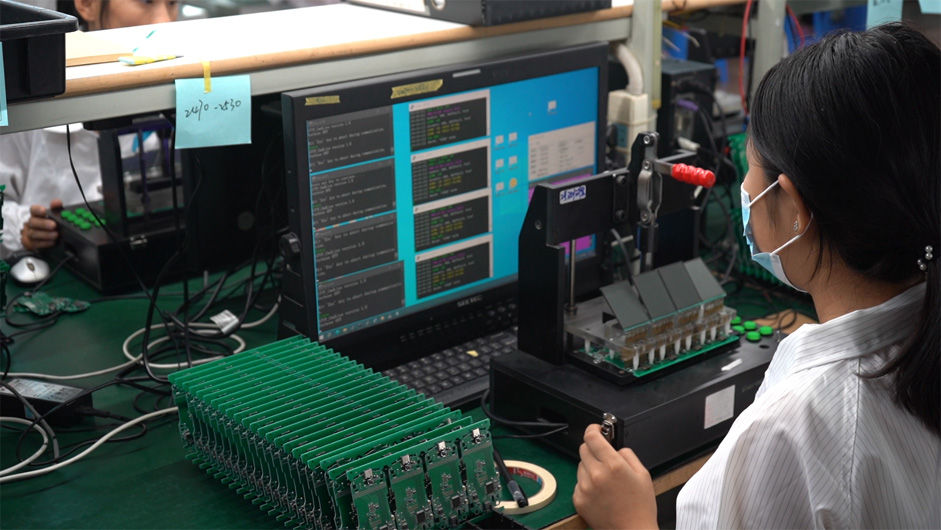

Funktsionaalne testimine on häiresüsteemi PCBA kõikehõlmav jõudluse test, et kontrollida, kas see töötab vastavalt disaini spetsifikatsioonidele. Testimine hõlmab tavaliselt elektrilist testimist, signaali testimist ja funktsionaalset kontrolli. Funktsionaalset testimist saab läbi viia tootmisliini erinevates etappides, sealhulgas plaaditaseme testimine ja kogu seadme testimine.

Eelised

Funktsionaalne testimine võimaldab tootjatel kontrollida PCBA toimivust reaalsetes rakendustes, tagades kõigi funktsioonide nõuetekohase toimimise. See testimine võib tuvastada disainivigu või tootmisprobleeme, tagades toote funktsionaalsuse ja jõudluse vastavuse kliendi nõudmistele enne saatmist. Põhjalik funktsionaalne testimine aitab oluliselt parandada toote saagist.

4. Keskkonnatestimine

Funktsioonid ja rakendused

Keskkonnatestimine simuleerib häiresüsteemi PCBAde töötingimusi erinevates keskkonnatingimustes, sealhulgas temperatuur, niiskus ja vibratsioon. Need testid hindavad PCBAde stabiilsust ja töökindlust nendes tingimustes, tagades nende nõuetekohase toimimise reaalsetes rakendustes.

Kasu

Keskkonnatestimine aitab tuvastada võimalikke tooteprobleeme äärmuslikes keskkondades, parandades seeläbi toote vastupidavust ja töökindlust. Tootmise ajal keskkonnatestide läbiviimisega saavad tehased tagada toodete saagikuse erinevates töötingimustes, vähendades tagastus- ja remondikulusid.

5. Statistilise protsessi juhtimine (SPC)

Funktsioonid ja rakendused

Statistiline protsessijuhtimine (SPC) on tehnoloogia, mis kasutab tootmisprotsesside jälgimiseks ja analüüsimiseks statistilisi meetodeid. SPC jälgib tootmisandmeid reaalajas, et tuvastada ja kontrollida tootmisprotsessi erinevusi, tagades toote ühtlase kvaliteedi.

Kasu

SPC-tehnoloogia eelis seisneb selle võimes kiiresti tuvastada ja parandada tootmisprotsessi kõrvalekaldeid. See lähenemisviis mitte ainult ei paranda toote saagist, vaid optimeerib ka tootmisprotsesse, vähendades praaki ja ümbertöötlemist. SPC kasutamine aitab säilitada tootmisprotsessi stabiilsust ja järjepidevust, parandades seeläbi toote üldist kvaliteeti.

Järeldus

Signalisatsioonisüsteemis PCBtootmine, täiustatud testimistehnoloogiad on toote kvaliteedi tagamiseks üliolulised. Sellised tehnoloogiad nagu automatiseeritud optiline kontroll (AOI), röntgenülevaatus (AXI), funktsionaalne testimine, keskkonnatestimine ja statistiline protsessijuhtimine (SPC) võimaldavad igakülgset PCBA kontrolli ja verifitseerimist erinevatest vaatenurkadest. Need täiustatud testimistehnoloogiad võimaldavad PCBA tehastel tootmisprotsessiga seotud probleeme kiiresti tuvastada ja lahendada, parandades seeläbi toote kvaliteeti ja tagades, et toote kvaliteet vastab klientide nõudmistele. Need tehnoloogiad mitte ainult ei paranda tootmise efektiivsust, vaid suurendavad ka tehaste konkurentsivõimet turul.
