Alarmsüsteem PCBA

Tootekirjeldus

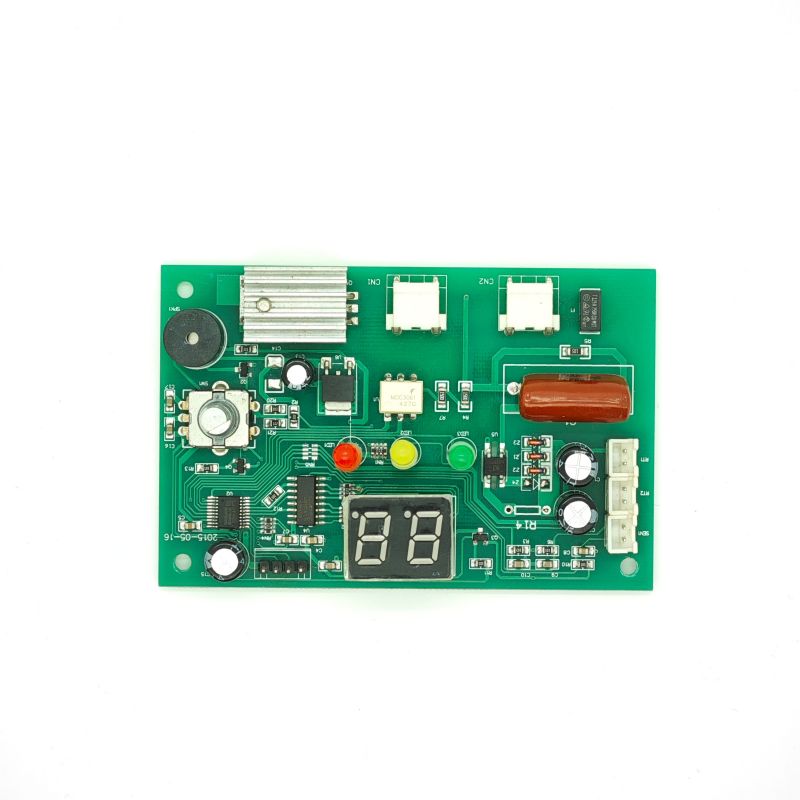

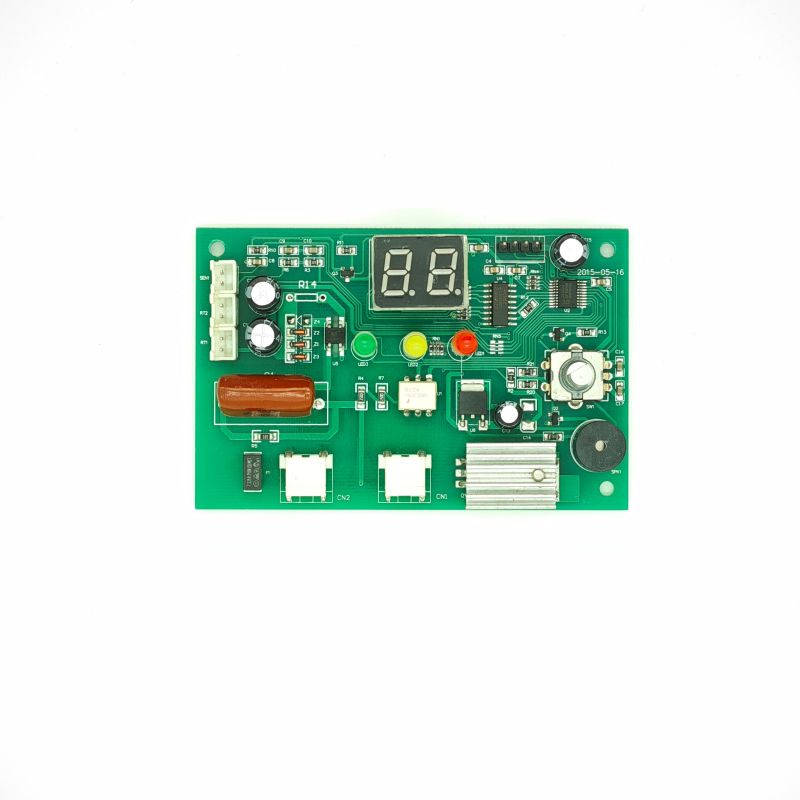

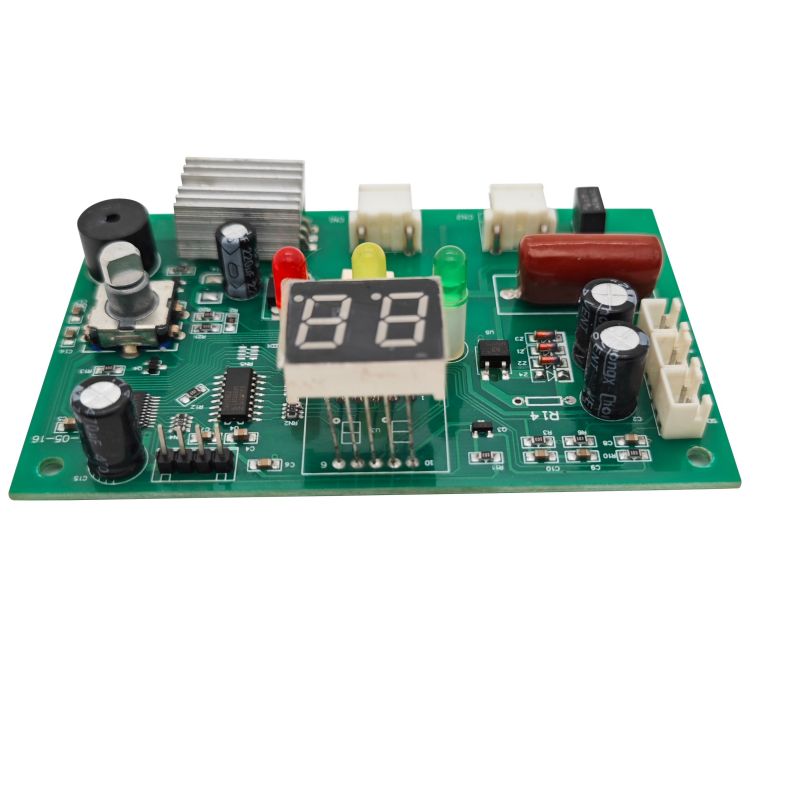

Mis on Smart Home Alarm System PCBA projekt?

Kasutame võimalust, et tutvustada teile Unixplore Electronicsi häiresüsteemi PCBA-d. Meie peamine eesmärk on tagada, et meie kliendid mõistaksid täielikult meie toodete funktsioone ja funktsioone. Oleme alati valmis tegema koostööd olemasolevate ja uute klientidega parema tuleviku loomiseks.

PCBA (Trükkplaadi kokkupanek) on targa kodu häiresüsteemi oluline osa. PCBA kinnitab erinevad elektroonikakomponendid (nagu mikrokontrollerid, andurid, GSM-moodulid jne) trükkplaadile jootmise ja muude protsesside abil, et moodustada terviklik trükkplaat, realiseerides seeläbi targa kodu häiresüsteemi erinevaid funktsioone.

Nutika kodu häiresüsteemis on PCBA roll ülioluline. Ta vastutab erinevate komponentide ühendamise ja juhtimise eest, et tagada süsteemi normaalne töö. Näiteks toimib mikrokontroller peamise juhtkiibina ja suhtleb teiste komponentidega PCBA kaudu, et saavutada häiresüsteemi üldine juhtimine. Samal ajal on PCBA kaudu süsteemiga ühendatud ka andurid (näiteks aktiivsed infrapunaandurid, ioonsuitsuandurid, gaasilekkeandurid jne), mis vastutavad kodukeskkonna ohutusseisundi reaalajas jälgimise eest. Ebanormaalsuse ilmnemisel edastab andur signaali viivitamatult mikrokontrollerile ja seejärel saadab mikrokontroller GSM-mooduli kaudu häireteabe kasutaja mobiiltelefoni.

Lisaks on PCBA tootmisprotsessil oluline mõju ka nutikate kodude häiresüsteemide jõudlusele ja stabiilsusele. Tootmisprotsessi käigus on vaja rangelt kontrollida komponentide hankimist, paigutust, keevitamist ja katsetamist, et tagada PCBA kvaliteedi ja jõudluse vastavus nõuetele. Ainult nii on tagatud targa kodu signalisatsiooni stabiilne ja töökindel töö tegelikul kasutamisel, pakkudes kodu turvalisusele tõhusat kaitset.

Üldiselt on nutika kodu häiresüsteem PCBA võtmekomponent süsteemi funktsioonide saavutamiseks ning selle kvaliteet ja jõudlus mõjutavad otseselt süsteemi stabiilsust ja töökindlust. Seetõttu on nutikate kodude häiresüsteemide projekteerimisel ja valmistamisel vaja täielikult arvesse võtta PCBA projekteerimis- ja tootmisnõudeid, et tagada süsteemi optimaalne toimimine.

Unixplore pakub ühtset teenustVõtmed kätte teenusteie EMS projekti jaoks. Võtke meiega julgelt ühendust oma juhatuse hoone osas, saame teha hinnapakkumise 24 tunni jooksul pärast teie kättesaamistGerberi failjaBOM-i loend!

Alarmsüsteemi PCBA tootmine

* Kliendi tarnitud Gerberi fail ja Bom-loend
* Valmistatud tühi PCB, komponendid ostetud meie poolt
* PCB valmistamine täielikult kokku pandud osadega
* 100% funktsioon testitud OK enne saatmist
* RoHS-iga ühilduv pliivaba tootmisprotsess
* Kiire kohaletoimetamine sõltumatu ESD-paketiga
* Ühekordne elektrooniline tootmisteenus PCB projekteerimiseks, trükkplaatide paigutuseks, trükkplaatide tootmiseks, komponentide hankimiseks, PCB SMT ja DIP kokkupanekuks, IC programmeerimiseks, funktsiooni testimiseks, pakendamiseks ja tarnimiseks

Unixplore'i PCB ja PCB kokkupaneku võimalus

Parameeter	Võimekus
Kihid	1-40 kihti
Kooste tüüp	Läbiv auk (THT), pindkinnitus (SMT), segatud (THT+SMT)
Komponendi minimaalne suurus	0201(01005 meetrika)
Komponendi maksimaalne suurus	2,0 x 2,0 x 0,4 tolli (50 mm x 50 mm x 10 mm)
Komponentide pakettide tüübid	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP jne.
Minimaalne padja kõrgus	0,5 mm (20 miili) QFP, QFN ja 0,8 mm (32 miili) BGA jaoks
Minimaalne jälje laius	0,10 mm (4 miili)
Minimaalne jälgede kliirens	0,10 mm (4 miili)
Minimaalne puuri suurus	0,15 mm (6 miili)
Maksimaalne tahvli suurus	18 tolli x 24 tolli (457 mm x 610 mm)
Tahvli paksus	0,0078 tolli (0,2 mm) kuni 0,236 tolli (6 mm)
Tahvli materjal	CEM-3, FR-2, FR-4, High-Tg, HDI, alumiinium, kõrgsagedus, FPC, jäik-Flex, Rogers jne.
Pinnaviimistlus	OSP, HASL, Flash Gold, ENIG, Gold Finger jne.
Jootepasta tüüp	Pliivaba või pliivaba
Vase paksus	0,5 OZ – 5 OZ
Montaažiprotsess	Reflow jootmine, lainejootmine, käsitsi jootmine
Kontrollimeetodid	Automatiseeritud optiline kontroll (AOI), röntgenikiirgus, visuaalne kontroll
Testimismeetodid ettevõttesiseselt	Funktsionaalne test, sondi test, vananemise test, kõrge ja madala temperatuuri test
Pöördeaeg	Proovide võtmine: 24 tundi kuni 7 päeva, Mass Run: 10-30 päeva
PCB montaaži standardid	ISO9001:2015; ROHS, UL 94V0, IPC-610E klass ll

Unixplore'i lisandväärtusega EMS-teenus

● IC eelprogrammeerimise teenus failiga HEX, ELF ja BIN formaadis.
● Häiresüsteemi PCBA funktsiooni testimisseade, mis on kohandatud vastavalt kliendi testimisnõuetele
● Kastiehitusteenus, sealhulgas plast- ja metallkorpuse vormide ja osade tootmine
● Konformne kate, sealhulgas selektiivlakk, epoksüvaiguga kate
● Juhtmestiku ja kaablikomplekt
● Valmistoote komplekt, sealhulgas kast, ekraan, membraanlüliti, märgistus ja kohandatud kasti või jaemüügikarbi pakkimine.
● Soovi korral on saadaval mitmesugused kolmanda osapoole testid PCBA jaoks
● Toote sertifitseerimise abi

PCBA tootmisprotseduur
