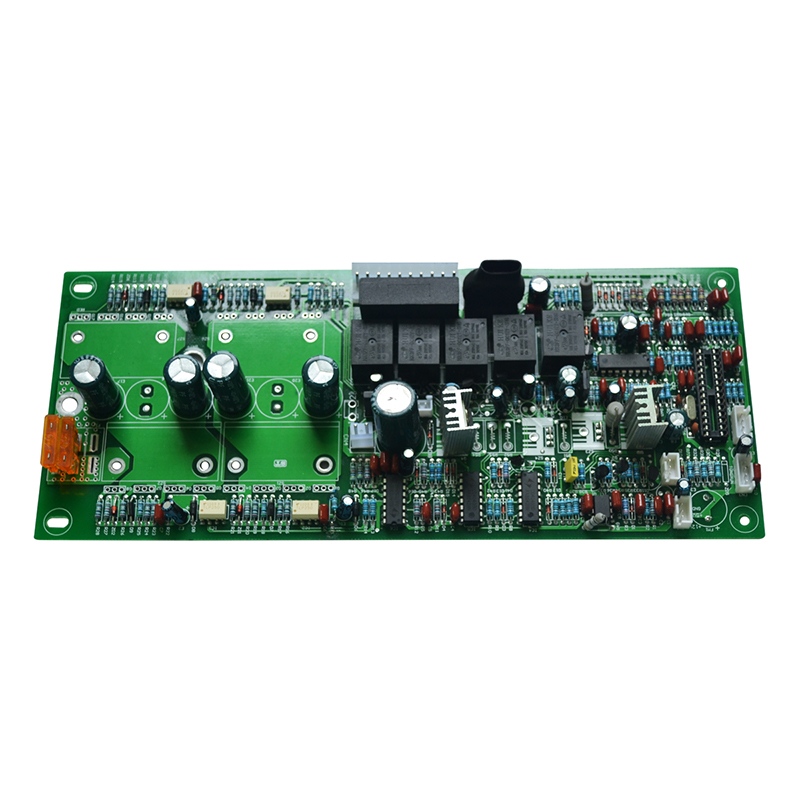

Kuidas kujundada füsioteraapia instrumendi PCBA juhtplaat?
Järgnevalt tutvustame kvaliteetset füsioteraapia instrumenti PCBA, lootes aidata teil paremini mõista, kuidas seda kujundada. Tere tulemast uutele ja vanadele klientidele, et jätkata koostööd Unixplore Electronicsiga, et luua parem tulevik!
Füsioteraapia instrumendi PCBA juhtpaneel on füsioteraapia instrumendi põhiosa. Tavaliselt hõlmab see toiteahelaid, juhtahelaid, raviskeeme ja kuvaahelaid.
Toiteahel annab peamiselt elektrienergiat füsioteraapia instrumentidele ja sellel on kaitsefunktsioonid, nagu ülevoolukaitse ja ülepingekaitse.
Juhtimisahel vastutab kogu füsioteraapia instrumendi juhtimise eest, sealhulgas raviaja, ravirežiimi ja ravi intensiivsuse eest. See rakendab ravi, kontrollides raviahelat.
Raviahel on füsioteraapia instrumendi põhiosa. Raviefekti saavutamiseks väljastab see ravienergiat vastavalt juhtahela juhistele. Erinevatel füsioteraapia instrumentidel on erinevad raviahelad, näiteks keskmise sagedusega raviinstrumendi elektroteraapiaahel ja infrapunateraapiainstrumendi infrapunakäivitusahel.
Ekraanil kuvatakse raviteavet ja -parameetreid, mida on patsientidel mugav vaadata ja mõista.
Füsioteraapia instrumendi trükkplaadi projekteerimisel tuleb arvestada järgmiste aspektidega:
Ohutus ja töökindlus:Füsioteraapia instrumendid on raviseadmed. Seetõttu peab trükkplaadi konstruktsioon tagama ohutuse ja töökindluse ning vältima õnnetusi.
Täpsus ja stabiilsus:Füsioteraapia instrumendid peavad ravienergiat täpselt väljastama, seega peab trükkplaadi konstruktsioon tagama raviefekti tagamiseks täpsuse ja stabiilsuse.
Lihtne toota ja hooldada:Füsioteraapiainstrumendi trükkplaadi konstruktsiooni, nagu seadme valik, trükkplaadi paigutus ja struktuur, tuleb pidada lihtsaks toota ja hooldada, mis mõjutavad otseselt tootmise efektiivsust ja hoolduskulusid.
Välimuse disain:Meditsiiniteraapia instrumentide plaadi kujundus peab arvestama ka disainiga, sealhulgas trükkplaadi suurust, kuju, värvi, et see vastaks kasutajate vajadustele ja esteetikale.
Unixplore pakub teie EMS-projekti jaoks täielikku käivitusvalmis teenust. Võtke meiega julgelt ühendust oma juhatuse hoone osas, saame teha hinnapakkumise 24 tunni jooksul pärast teie kättesaamistGerberi failjaBOM-i loend!
Füsioteraapia instrumendi PCBA tootmine
* Kliendi tarnitud Gerber-fail ja Bom-nimekiri
* Valmistatud tühi PCB, komponendid ostetud meie poolt
* PCB valmistamine täielikult kokku pandud osadega
* 100% funktsioon testitud OK enne saatmist
* RoHS-iga ühilduv pliivaba tootmisprotsess
* Kiire kohaletoimetamine sõltumatu ESD-paketiga
* Ühekordne elektrooniline tootmisteenus PCB projekteerimiseks, trükkplaatide paigutuseks, trükkplaatide tootmiseks, komponentide hankimiseks, PCB SMT ja DIP kokkupanekuks, IC programmeerimiseks, funktsiooni testimiseks, pakendamiseks ja tarnimiseks
Unixplore'i PCB ja PCB kokkupaneku võimalus
Parameeter |
Võimekus |
Kihid |
1-40 kihti |
Kooste tüüp |
Läbiv auk (THT), pindkinnitus (SMT), segatud (THT+SMT) |
Komponendi minimaalne suurus |
0201(01005 meetrika) |
Komponendi maksimaalne suurus |
2,0 x 2,0 x 0,4 tolli (50 mm x 50 mm x 10 mm) |
Komponentide pakettide tüübid |
BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP jne. |
Minimaalne padja kõrgus |
0,5 mm (20 miili) QFP, QFN ja 0,8 mm (32 miili) BGA jaoks |
Minimaalne jälje laius |
0,10 mm (4 miili) |
Minimaalne jälgede kliirens |
0,10 mm (4 miili) |
Minimaalne puuri suurus |
0,15 mm (6 miili) |
Maksimaalne tahvli suurus |
18 tolli x 24 tolli (457 mm x 610 mm) |
Tahvli paksus |
0,0078 tolli (0,2 mm) kuni 0,236 tolli (6 mm) |
Tahvli materjal |
CEM-3, FR-2, FR-4, High-Tg, HDI, alumiinium, kõrgsagedus, FPC, jäik-Flex, Rogers jne. |
Pinnaviimistlus |
OSP, HASL, Flash Gold, ENIG, Gold Finger jne. |
Jootepasta tüüp |
Pliivaba või pliivaba |
Vase paksus |
0,5 OZ – 5 OZ |
Montaažiprotsess |
Reflow jootmine, lainejootmine, käsitsi jootmine |
Kontrollimeetodid |
Automatiseeritud optiline kontroll (AOI), röntgenikiirgus, visuaalne kontroll |
Testimismeetodid ettevõttesiseselt |
Funktsionaalne test, sondi test, vananemise test, kõrge ja madala temperatuuri test |
Pöördeaeg |
Proovide võtmine: 24 tundi kuni 7 päeva, Mass Run: 10-30 päeva |
PCB montaaži standardid |
ISO9001:2015; ROHS, UL 94V0, IPC-610E klass ll |
Unixplore lisandväärtusega EMS-teenus
● IC eelprogrammeerimise teenus failiga HEX, ELF ja BIN formaadis.
● Füsioteraapia instrumendi PCBA funktsiooni testiseade, mis on kohandatud vastavalt kliendi testimisnõuetele
● Kastiehitusteenus, sealhulgas plast- ja metallkorpuse vormide ja osade tootmine
● Konformne kate, sealhulgas selektiivlakk, epoksüvaiguga kate
● Juhtmestiku ja kaablikomplekt
● Valmistoote komplekt, sealhulgas kast, ekraan, membraanlüliti, märgistus ja kohandatud kasti või jaemüügikarbi pakkimine.
● Soovi korral on saadaval mitmesugused kolmanda osapoole testid PCBA jaoks
● Toote sertifitseerimise abi
PCBA tootmisprotseduur
-
1.Automaatne jootepasta printimine
-
2.jootepasta trükk tehtud
-
3.SMT valik ja koht
-
4.SMT valik ja koht tehtud
-
5.valmis uuesti jootmiseks
-
6.reflow jootmine tehtud
-
7.AOI jaoks valmis
-
8.AOI kontrolliprotsess
-
9.THT komponentide paigutus
-
10.lainejootmise protsess
-
11.THT kokkupanek tehtud
-
12.AOI ülevaatus THT kokkupanekuks
-
13.IC programmeerimine
-
14.funktsiooni test
-
15.QC kontroll ja remont
-
16.PCBA konformne katmise protsess
-
17.ESD pakkimine
-
18.Saatmiseks valmis
Pakendamine
PCBA jaoks
Valmistoote jaoks
