Miks vajab usaldusväärne istutusvalgusti PCBA pideva aiandustöö jaoks täpset soojusjuhtimist ja spektraaljuhtimist?

Aianduse LED-valgustid töötavad ekstreemsetes tingimustes: 12–16 tundi pidevat igapäevast kasutamist, kõrge õhuniiskus ja märkimisväärne termiline stress. TheKerge PCBA istutaminealatesUnixplore elektroonikaon loodud vastama nendele nõudmistele täiustatud soojuse hajumise, täpse vooluregulatsiooni ja lainepikkuse täpsusega spektri juhtimisega. Selles artiklis käsitletakse kriitilisi disainiga seotud kaalutlusi, sealhulgas materjali valik, vase kaalu arvutamine, draiveri topoloogia ja keskkonnakaitse – pakkudes praktilisi juhiseid inseneridele ja kasvatajatele, kes otsivad usaldusväärseid ja pika elueaga LED-valgustuslahendusi.

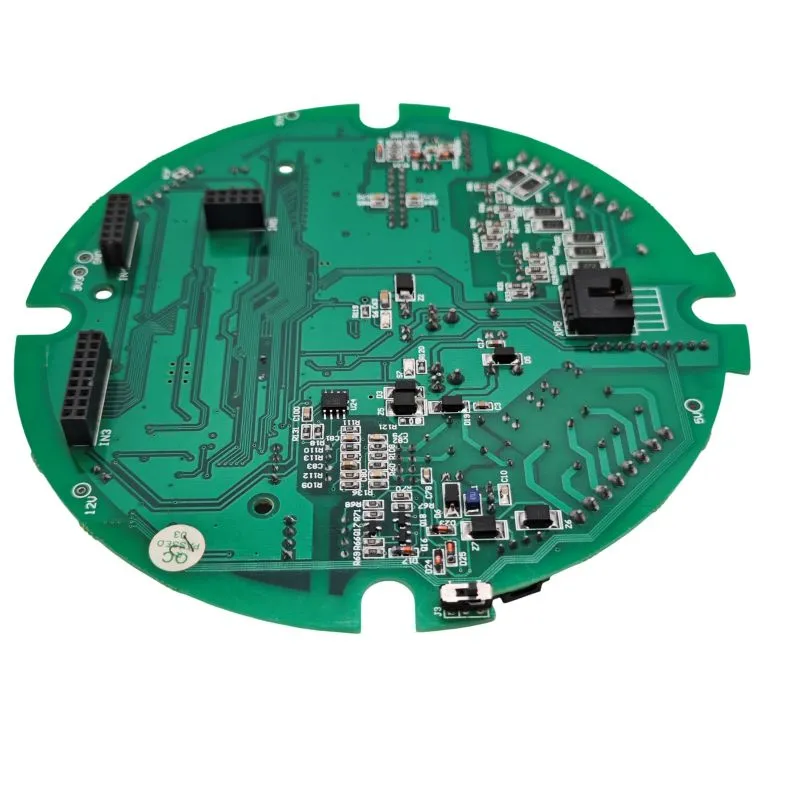

Miks kerge PCBA jõudluse istutamine mõjutab otseselt saagikust ja energiatõhusust?

Aiandusvalgustuses pole PCBA pelgalt komponent – ​​see on kogu valgusti selgroog. Erinevalt üldvalgustusest peavad taimede kasvuvalgustid edastama kindlaid lainepikkusi (punane õitsemise jaoks, sinine vegetatiivse kasvu jaoks), töötades samal ajal pidevalt 12–16 tundi päevas. Igasugune PCBA rike – olgu see siis ülekuumenemise, voolu tasakaalustamatuse või niiskuse sissepääsu tõttu – võib põhjustada saagi kadu, energia raiskamist ja kulukaid seisakuid.

Unixplore elektroonikatoob üle kümneaastase lepingutootmise kogemuse istutuskergete PCBAde kavandamisse ja tootmisse. Tänu PCB-de projekteerimisele, SMT kokkupanekule, funktsionaalsele testimisele ja konformsele katmisele pakub ettevõte võtmed kätte lahendusi, mis vastavad kaubandusliku aianduse rangetele töökindlusstandarditele. Selles artiklis uuritakse peamisi tehnilisi parameetreid ja disainireegleid, mis eristavad vastupidavat istutusvalgusti PCBA-d tavalisest LED-plaadist.

Tehnilised põhispetsifikatsioonid ja jõudlusnõuded

Järgmistes tabelites kirjeldatakse olulisi elektrilisi, spektraalseid ja termilisi parameetreid kergete PCBAde istutamiseks erinevatele võimsustasemetele ja rakendustele.

Spektrinõuded kasvuetappide kaupa

Elektri- ja toitespetsifikatsioonid

Materjali valik – alumiinium MCPCB vs FR4 vs keraamika

PCB substraadi valik määrab otseselt istutusvalguse eluea ja termilise jõudluse. Alumiiniumist MCPCB-d moodustavad üle 80% kaubanduslikult istutatavatest kergetest PCBA-dest, pakkudes parimat soojusjuhtivuse ja kulude tasakaalu.

Suure võimsusega pidevaks tööks (200 W+) on soovitatav standard alumiiniumist MCPCB, mille soojusjuhtivus on vähemalt 3 W/m·K. Keraamilised aluspinnad (alumiiniumoksiid või alumiiniumnitriid) sobivad kasutamiseks äärmusliku võimsustihedusega, kuid maksavad 3–5 korda rohkem kui alumiiniumist MCPCB.

Soojusjuhtimine – usaldusväärsuse tegur nr 1

LED-ühenduse temperatuuri iga 10 °C alanemise korral kahekordistub eluiga. Õige termiline disain on seetõttu kõige kriitilisem tegur kerge PCBA töökindluse istutamisel.

Peamised soojusdisaini elemendid:

• Termilised läbipääsud– Vähemalt 9 läbimõõtu (läbimõõt 0,3 mm) ühe suure võimsusega LED-i kohta, mis on jootmiseks täidetud ja kaetud.

• Vase ala– 300–500 mm² soojuse levimisala suure võimsusega LED-i kohta.

• Joote katvus– 80–90% katvus termopatjadel, mille tühimik on alla 25%.

• Pinna temperatuur– Alla 60°C LED-padja piirkonnas täiskoormusel.

• Termilise liidese materjal (TIM)– Silikoon- või keraamiline padi (vähemalt 3 W/m·K) MCPCB ja jahutusradiaatori vahel, 0,5–1,5 mm paksune 20–30% kokkusurumisega.

Õige soojusjuhtimine tagab, et kergete PCBAde istutamine saavutab 50 000–100 000 töötundi kommertskeskkondades.

Vase kaalu ja jälje disain kõrge vooluga rakenduste jaoks

Ebapiisav jäljelaius on kerge PCBA istutamise ülekuumenemise ja enneaegse rikke tavaline põhjus. Allolev tabel annab juhised vase kaalu ja jälje laiuse valimiseks praeguste nõuete alusel.

Professionaalne soovitus: kasutage vähemalt 2 untsi vaske kõigi jälgede jaoks, mis kannavad >1A. Jälgede jaoks, mis kannavad >3A, kasutage 3 untsi vaske või lisage vooluvõimsuse suurendamiseks jootemaski avaga paralleelsed jäljed.

Vooluahela disain – püsivoolu ajam ja kaitse

Kergete PCBA-de istutamine nõuab iga LED-stringi jaoks pidevat voolu, et säilitada stabiilne lainepikkus ja vältida termilist äravoolu. Levinud draiverite topoloogiad hõlmavad järgmist:

• Lineaarne konstantne vool– Parim väikese võimsusega (<30 W), lihtsa ja madala EMI jaoks, kuid ebaefektiivne kõrge pingelanguse korral.

• Buck-muundur– Sobib keskmise võimsusega (30-100W), tõhus (90-95%), vajab induktiivpooli.

• Mitme kanaliga püsivool– Ideaalne suure võimsusega (>100 W) ja häälestatava spektri jaoks, pakkudes individuaalset kanali juhtimist.

Kaitseahelad on töökindlaks tööks hädavajalikud:

• Vastupidise polaarsuse kaitse– Schottky diood või P-FET.

• Ülepingekaitse– TVS-diood on kinnitatud 1,2x max sisendiga.

• Ülevoolukaitse– PTC-kaitse või sensortakisti väljalülitusega 1,3x nimivoolu juures.

• ESD kaitse– Zeneri dioodid sisenditel, et taluda minimaalselt ±8kV.

Keskkonnakaitse kasvuruumi tingimuste jaoks

Istutusvalgustid paigaldatakse sageli kõrge õhuniiskusega keskkonda (60–90% suhteline õhuniiskus). Usaldusväärseks tööks on niiskuskaitse kohustuslik.Unixplore elektroonikapakub ühtseid katmisvõimalusi, et kaitsta PCBA-sid niiskuse, tolmu ja kemikaalidega kokkupuute eest.

Katte minimaalne paksus on 0,03 mm (1,2 mil). Välistingimustes või kõrge õhuniiskusega kasvuhoonetes on soovitatav kasutada IP65-klassi tihendatud pistikuid.

Tootmis- ja testimisvõimalused

Unixplore elektroonika Co., Ltd.haldab enam kui 3000 ruutmeetri suurust iseseisvat tehast, kus on 6 SMT tootmisliini, 4 DIP koosteliini ja täiustatud testimisvõimalused. Ettevõtte praegune aastane tootmisvõimsus ületab 1 500 000 PCBA tükki ja 150 000 valmistoote komplekti.

Kerge PCBA istutamise kvaliteeditestid hõlmavad järgmist:

• Ringlusisene test (IKT)– Automaatne sondi kinnitus, et kontrollida kõigi komponentide olemasolu ja õiget väärtust.

• LED polaarsuse kontroll– Automaatne optiline kontroll tagab 100% õige orientatsiooni.

• Termiline pildistamine– IR-kaamera pärast 1-tunnist töötamist täiskoormusel; kuumapunkti pole üle 70°C.

• Spektraalne kontrollimine– 0,1 nm eraldusvõimega spektromeeter kinnitab lainepikkuse hälvet ≤ ± 5 nm.

• Sissepõlemise test– 24–48 tundi täisvõimsusel, et kontrollida LED-i riket või virvendust.

• Niiskuskindlus– 85% suhteline õhuniiskus 40°C juures 48 tundi, toiteallikaga, ilma korrosiooni ja riketeta.

Kommertstellimuste puhul on soovi korral saadaval PPAP-dokumentatsioon, sealhulgas termopildi aruanded ja spektraalkontrolli andmed.

Korduma kippuvad küsimused

K: Mis on parim PCB materjal suure võimsusega (200 W+) istutusvalgusti jaoks, mis töötab 18 tundi päevas?

V: Suure võimsusega pidevaks tööks on standardvalik alumiiniumist MCPCB, mille soojusjuhtivus on vähemalt 3 W/m·K. 200W-300W+ valgustite puhul tagab esmaklassiline alumiinium (5-9 W/m·K) 70 000-100 000 töötunni. Keraamilised aluspinnad on alternatiiv äärmuslikule võimsustihedusele, kuid maksavad 3–5 korda rohkem.

K: Kuidas arvutada oma istutusvalguse PCBA jaoks vajalik vase kaal, et vältida jälgede ülekuumenemist?

V: Kasutage valemit: laius (mililides) = vool (amprites) × 35 (ΔT = 20 °C). Näiteks 2,08A string nõuab 73 miili minimaalset laiust ja 2 untsi vaske. Lisage 20% ohutusvaru: 88 mil. Kasutage vähemalt 2 untsi vase jälgede puhul, mis kannavad > 1 A, ja 3 untsi, kui jäljed kannavad > 3 A.

K: Mis põhjustab valguse PCBA istutamisel ebaühtlast valgusvõimsust või virvendust ja kuidas seda parandada?

V: Kõige levinumad põhjused on voolu mittevastavus paralleelsete LED-stringide vahel (termiline jooksmine) ja draiveri väljundi ebapiisav mahtmahtuvus. Lahendused hõlmavad eraldi konstantse voolu draiverite kasutamist stringi kohta, tasakaalustavate takistite (0,5–2Ω) lisamist ja 100–470 µF elektrolüütkondensaatori lisamist LED-väljundile.

K: Kas Unixplore Electronics pakub käivitusvalmis valgust PCBA koostu, millel on konformne kate?

V: Jah. Unixplore pakub ühekordseid lepingulise tootmisteenuseid, sealhulgas PCB projekteerimist, osade hankimist, SMT ja DIP kokkupanekut, programmeerimist, funktsionaalset testimist, konformset katmist ja valmistoote kokkupanekut. Tehasel on ISO 9001:2015 sertifikaat ja see töötab vastavalt IPC-610E standarditele.

K: Mis on minimaalne tellimiskogus kerge PCBA istutamiseks?

V: Unixplore võtab vastu väikese koguse tellimusi ilma MOQta. Ükskõik, kas vajate prototüüpnäidiseid või masstootmist, meeskond suudab teie nõuded rahuldada.

K: Kui kaua kulub istutusvalguse PCBA tellimuse valmistamine?

V: Tootmisaeg sõltub tellimuse mahust ja komponentide saadavusest. Üksikasjaliku pakkumise ja tarnegraafiku saamiseks võtke oma konkreetsete nõuetega ühendust müügimeeskonnaga.

Järeldus

TheKerge PCBA istutaminealatesUnixplore elektroonikaühendab täiustatud soojusjuhtimise, täpse vooluregulatsiooni ja tugeva keskkonnakaitse, et pakkuda usaldusväärset jõudlust nõudlikes aiandusrakendustes. Keskendudes materjali valikule, vase kaalu optimeerimisele ja rangele testimisele, on need PCBA-d loodud saavutama 50 000+ töötundi kaubanduslikes kasvukeskkondades. Ükskõik, kas vajate prototüüpi või täismahus tootmist, Unixplore pakub võtmed kätte elektroonilisi tootmisteenuseid, mis toetavad teie projekti projekteerimisest tarnimiseni.Võtke meeskonnaga ühendust juba tänaet arutada oma istutusvalgusti PCBA nõudeid ja saada kohandatud hinnapakkumine.
