Täiustatud tuvastamise tehnoloogia PCBA töötlemisel

PCBA töötlemisel (Trükitud vooluahela kokkupanek), tuvastustehnoloogia on toote kvaliteedi ja jõudluse tagamiseks ülioluline. Tehnoloogia pideva edenemisega rakendatakse PCBA töötlemisprotsessis üha arenenumaid tuvastustehnoloogiaid, et parandada avastamise täpsust, tõhusust ja usaldusväärsust. Selles artiklis uuritakse mitmeid levinud täiustatud tuvastustehnoloogiaid ja nende rakendusi PCBA töötlemisel.

I. Automaatne optiline kontroll (AOI)

1. ülevaade AOI tehnoloogiast

Automaatne optiline ülevaatus (AOI) on tehnoloogia, mis kasutab visuaalset süsteemi vooluahelate automaatselt tuvastamiseks ja mida kasutatakse laialdaselt PCBA töötlemisel.

Tööpõhimõte: AOI süsteem skaneerib vooluahela kõrge eraldusvõimega kaamera kaudu, jäädvustab pildi ja võrdleb seda eelseatud standardiga, et tuvastada defektid ja halvad punktid.

Avastussisaldus: AOI suudab tuvastada selliseid probleeme nagu joodise liigese kvaliteet, komponendi asukoht, puuduvad komponendid ja lühised.

2. AOI eelised

AOI -tehnoloogia on kiire, täpne ja kontaktivaba, mis võib märkimisväärselt parandada avastamise tõhusust.

Tootmise tõhususe parandamine: automatiseeritud tuvastamine vähendab käsitsi tuvastamise aega ja parandab tootmise tõhusust.

Kõrge täpsus: kõrgresolutsiooniga pildid ja intelligentsed algoritmid saavad täpselt tuvastada pisikesi defekte ja vähendada valetuvastuste määra.

Ii. Röntgenikiirguse tuvastamine (röntgenikiirgus)

1. ülevaade röntgenitehnoloogiast

Röntgenikiirguse tuvastamine (röntgenikiirgus) on tuvastustehnoloogia, mis kasutab röntgenikiirgust läbi vooluahela sisemise struktuuri, mis sobib keerukate PCBA tuvastamise ülesannete jaoks.

Tööpõhimõte: röntgenikiirgus tungib vooluringi plaadile, et moodustada sisekonstruktsiooni pilt, ja pilti analüüsides tuvastatakse sellised sisemised defektid nagu halb jootmine ja lühised.

Rakendusvahemik: röntgenikiirguse tuvastamine sobib eriti pinnakinnituse komponentide, näiteks BGA (kuulvõrgu massiivi) ja CSP (kiibi skaala paketi) tuvastamiseks.

2. Röntgen tuvastamise eelised

Röntgenikiirguse tuvastamise tehnoloogia võib pakkuda põhjalikke ja üksikasjalikke sisemisi kontrollimisi ning sobib varjatud defektide tuvastamiseks.

Varjatud defektide paljastamine: see suudab tuvastada nähtamatuid sisemisi defekte, nagu külma jooteliigesed ja tinahelmed, et tagada toote üldine töökindlus.

Mittepurustav testimine: vooluahelate mittepurustav testimine ei mõjuta toote terviklikkust.

Iii. Infrapuna termiline pildistamise tuvastamine

1. ülevaade infrapuna termilise pildistamise tehnoloogiast

Infrapuna -termilise pildistamise tuvastamine kasutab infrapunakaameraid, et jäädvustada vooluahela temperatuurijaotuspilti võimalike ülekuumenemise või termiliste rikkeprobleemide tuvastamiseks.

Tööpõhimõte: infrapunakaamera jäädvustab infrapunakiirguse vooluahela pinnal, teisendab selle temperatuuripildiks ja tuvastab anomaaliad termilise pildi analüüsimisega.

Rakenduse ulatus: sobib vooluahelate termiliste anomaaliate, ülekuumenemispiirkondade ja energiahaldusprobleemide tuvastamiseks.

2. Infrapunase termilise pildistamise eelised

Infrapuna -termilise pildistamise tehnoloogia saab jälgida vooluahela temperatuurimuutusi reaalajas ja pakkuda väärtuslikku rikke diagnoosimist.

Reaalajas tuvastamine: see saab jälgida vooluahela temperatuuri reaalajas ja tuvastada potentsiaalseid ülekuumenemisprobleeme ajas.

Kontaktideta tuvastamine: see kasutab kontaktivaba tuvastamist, et vältida vooluplaadi füüsilist sekkumist.

IV. Elektriliste testide (IKT)

1. ülevaade IKT -tehnoloogiast

Elektriliste testimine (voosisene testimine, IKT) on testtehnoloogia vooluahelate funktsionaalsuse ja ühenduvuse tuvastamiseks. Ahelatahvlit testitakse elektriliste signaalide kaudu.

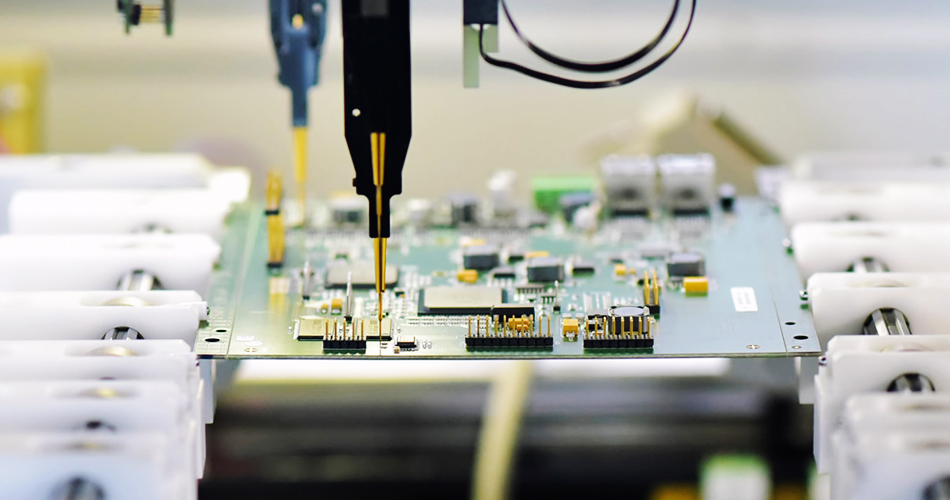

Tööpõhimõte: IKT kasutab testi sondisid vooluahela katsepunktidega ühenduse loomiseks, rakendab elektrilisi signaale ja mõõdab vastust vooluringi elektrilise jõudluse ja ühenduvuse kontrollimiseks.

Avastussisaldus: võib tuvastada lühise, avatud vooluahela, komponendi väärtuse mittevastavuse ja jootmisprobleemid.

2. IKT eelised

IKT -tehnoloogia saab tootmisprotsessi ajal läbi viia põhjalikud elektriliste jõudlustestide, et tagada vooluahela funktsionaalsus ja usaldusväärsus.

Põhjalik test: toote funktsionaalsuse tagamiseks testige vooluahela erinevaid elektrilisi parameetreid.

Kõrge efektiivsus: automatiseeritud testiprotsess parandab testi tõhusust ja vähendab käsitsi sekkumist.

V. Funktsionaalne test

1. Ülevaade funktsionaalsest testist

Funktsionaalne teston PCBA test tegelikes töötingimustes, et tagada selle erinevad funktsioonid kavandamisnõuetele.

Tööpõhimõte: pange PCBA simuleeritud töökeskkonda ja kontrollige selle funktsioone ja toimivust, täites eelseatud funktsionaalse testiprogrammi.

Rakenduse ulatus: rakendatav PCBA tegeliku tööseisu ja funktsioonide testimisel ning selle jõudluse hindamisel tegelikes rakendustes.

2. Funktsionaalse testi eelised

Funktsionaalne test võib simuleerida reaalseid töötingimusi ja anda tegelikule kasutuskeskkonnale kõige lähemal testi tulemusi.

Reaalne keskkonna test: test tegelikes töötingimustes, et tagada PCBA jõudlus tegelikus kasutamises.

Probleemide avastamine: see võib avastada funktsionaalseid probleeme ja tagada toote usaldusväärsuse ja stabiilsuse.

Järeldus

SissePCBA töötlemine, on täiustatud tuvastustehnoloogia kasutamine oluline vahend toote kvaliteedi ja jõudluse tagamiseks. Tutvustades selliseid tehnoloogiaid nagu automaatne optiline ülevaatus (AOI), röntgenikiirguse kontroll, infrapuna termilise pildistamise kontrollimine, elektriliste testide (IKT) ja funktsionaalne testimine, saavad ettevõtted parandada avastamise täpsust, tõhusust ja usaldusväärsust. Tulevikus koos tehnoloogia pideva edenemisega arenevad ja parandavad need avastamistehnoloogiad PCBA töötlemise üldist kvaliteeti ja tootmise tõhusust veelgi.
